Бесперебойное питание коммутаторов на домовых узлах

Здравствуйте! Помогите советом, может быть у кого нибудь в сети реализована подобная схема. Интересуют устройства, которые могут управлять питанием и при отключении основного источника питания, переключаться автоматически на аккумуляторы, а при включении основного источника возвращаться к работе на основном источнике. При отключении основного источника питания и при переключении на АКБ устройство должно отправлять сообщение посредствам SNMP или еще чего нибудь, о том, что данный узел доступа работает на АКБ, соответственно при включении электричества должно отправляться еще одно уведомление.

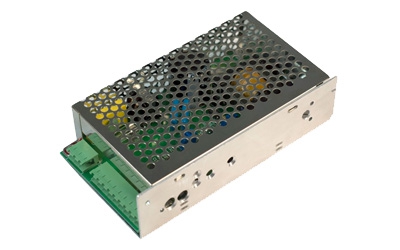

Решения подобного вида есть на наге:

post-64400-001279000 1369710658_thumb.jpg

Но вот в чем сложность, для использования необходимо разбирать коммутатор и вытаскивать из него трансформатор, а не очень хочется лишаться гарантии. Можно установить обычный ИБП, с доп.аккумуляторами но решение очень громоздкое. Решение должно быть с минимумом переделок уже действующей схемы.

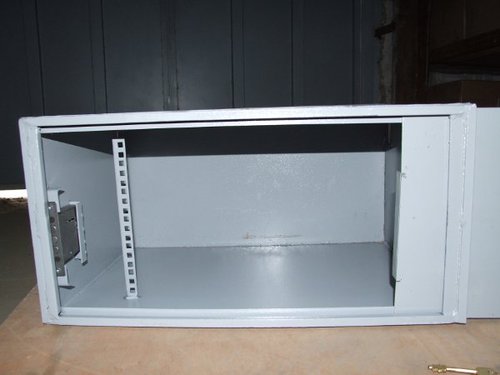

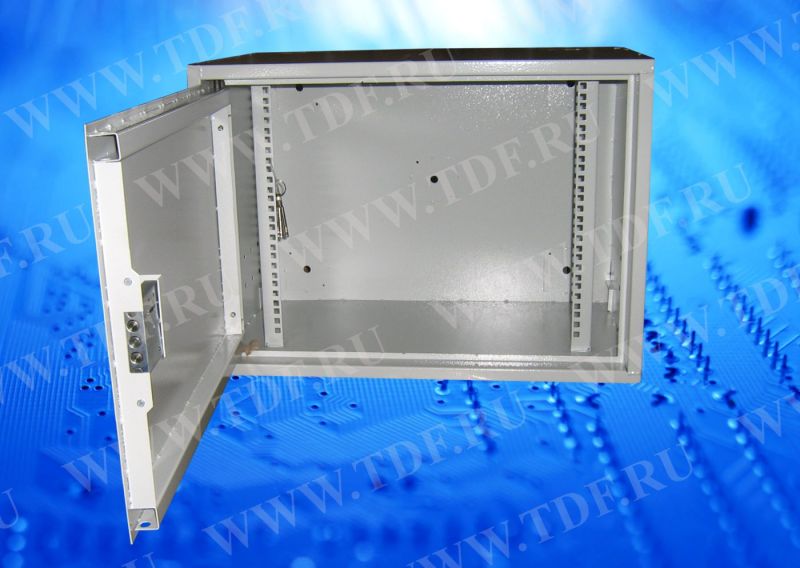

Решение ищется для подобных ящиков:

post-64400-074679500 1369710360_thumb.jpg

post-64400-056557500 1369710484_thumb.jpg

Планируется использование данных аккумуляторов:

post-64400-035772800 1369710864_thumb.jpg

Спецификация:



Номинальное напряжение 12 В

Емкость (C20) 9 Ач

Высота с клеммами 100 мм

Высота 94 мм

Длина 151 мм

Ширина 65 мм

Вес 2,75 кг

Share this post


Link to post
Share on other sites

Можно попробовать найти/собрать что-то наподобие http://microwatt.com.ua/catalog/UPS/ML31/

Фишка в том, что используется возможность импульсного БП свича работать от 110 вольт постоянки.

Share this post


Link to post
Share on other sites

Но вот в чем сложность, для использования необходимо разбирать коммутатор и вытаскивать из него трансформатор, а не очень хочется лишаться гарантии.

Ответьте сами себе на вопросы - "Зачем нам нужна гарантия производителя?"

Коммутаторы морально устареют раньше, чем вам эта гарантия понадобится.

Нет ничего проще чем открыть корпус и заменить БП. Чем меньше будет сущностей в шкафу тем будет проще замена, обслуживание, профилактика.

Share this post


Link to post
Share on other sites

а при замененом БП свич трапы будет посылать при пропадании 220?



нее, для трапов нужен сигнальный пин(-ы) RPS, ну и соответственно устройство, которое этот сигнал подавать будет при переключении на батарею.

Edited by bos9

Share this post


Link to post
Share on other sites

не нужно вытаскивать трансформатор.

вот решение http://shop.nag.ru/catalog/09837.SNR/09840.Off-line/11000.SNR-UPS-SMART-40

всё прекрасно работает, хоть по РПС хоть без него.

Беспперебойник отдаёт 5 и 12 вольт общей мощностью 40 ватт, можно и 50 ватт нагрузить, лиж бы охлаждение было.

Причём у него есть термокомпенсация, для правильной зарядки аккумуляторов.

Share this post


Link to post
Share on other sites

а при замененом БП свич трапы будет посылать при пропадании 220?

Вы про Boot-UP трапы?

Я незнаю, как они точно называются, я не айтишник.

Сигнал, который выдает коммутатор при пропадании 220 и работе от батарей.

В 3526 мы это решили при помощи обманки, но это криво.

Share this post


Link to post
Share on other sites

не нужно вытаскивать трансформатор.

вот решение http://shop.nag.ru/catalog/09837.SNR/09840.Off-line/11000.SNR-UPS-SMART-40

всё прекрасно работает, хоть по РПС хоть без него.

Беспперебойник отдаёт 5 и 12 вольт общей мощностью 40 ватт, можно и 50 ватт нагрузить, лиж бы охлаждение было.

Причём у него есть термокомпенсация, для правильной зарядки аккумуляторов.



Смотрю на фотографии и никак не могу увидеть на коммутаторе стандартный заводской разъем питания. В любом случае придется переделывать схему. А нужно решение, где надо будет только подвести питание к блоку, подключить к нему АКБ, включить вилку коммутатора не в розетку, а в блок и все будет работать. С минимумом переделок. Я встречал самодельные блоки, с подключением 2 АКБ подобного вида, с RJ45 разъемом для мониторинга по SNMP но для его подключения необходимо из 3200-26 выкручивать трансформатор и напрямую подавать 12В с блока.

Share this post


Link to post
Share on other sites

не нужно вытаскивать трансформатор.

вот решение http://shop.nag.ru/catalog/09837.SNR/09840.Off-line/11000.SNR-UPS-SMART-40

всё прекрасно работает, хоть по РПС хоть без него.

Беспперебойник отдаёт 5 и 12 вольт общей мощностью 40 ватт, можно и 50 ватт нагрузить, лиж бы охлаждение было.

Причём у него есть термокомпенсация, для правильной зарядки аккумуляторов.



Смотрю на фотографии и никак не могу увидеть на коммутаторе стандартный заводской разъем питания. В любом случае придется переделывать схему. А нужно решение, где надо будет только подвести питание к блоку, подключить к нему АКБ, включить вилку коммутатора не в розетку, а в блок и все будет работать. С минимумом переделок. Я встречал самодельные блоки, с подключением 2 АКБ подобного вида, с RJ45 разъемом для мониторинга по SNMP но для его подключения необходимо из 3200-26 выкручивать трансформатор и напрямую подавать 12В с блока.

я не могу понять, на фотографию какого коммутатора вы смотрите? посмотрите на фотографию со стандартным разъёмом! ))) посмотритет на фотографию своего коммутатора со стандартным разъёмом.

Ещё раз повторяю, ничего не нужно переделывать, все провода есть в комплекте к бесперебойнику!

Share this post


Link to post
Share on other sites

не нужно вытаскивать трансформатор.

вот решение http://shop.nag.ru/catalog/09837.SNR/09840.Off-line/11000.SNR-UPS-SMART-40

всё прекрасно работает, хоть по РПС хоть без него.

Беспперебойник отдаёт 5 и 12 вольт общей мощностью 40 ватт, можно и 50 ватт нагрузить, лиж бы охлаждение было.

Причём у него есть термокомпенсация, для правильной зарядки аккумуляторов.



Смотрю на фотографии и никак не могу увидеть на коммутаторе стандартный заводской разъем питания. В любом случае придется переделывать схему. А нужно решение, где надо будет только подвести питание к блоку, подключить к нему АКБ, включить вилку коммутатора не в розетку, а в блок и все будет работать. С минимумом переделок. Я встречал самодельные блоки, с подключением 2 АКБ подобного вида, с RJ45 разъемом для мониторинга по SNMP но для его подключения необходимо из 3200-26 выкручивать трансформатор и напрямую подавать 12В с блока.

я не могу понять, на фотографию какого коммутатора вы смотрите? посмотрите на фотографию со стандартным разъёмом! ))) посмотритет на фотографию своего коммутатора со стандартным разъёмом.

Ещё раз повторяю, ничего не нужно переделывать, все провода есть в комплекте к бесперебойнику!

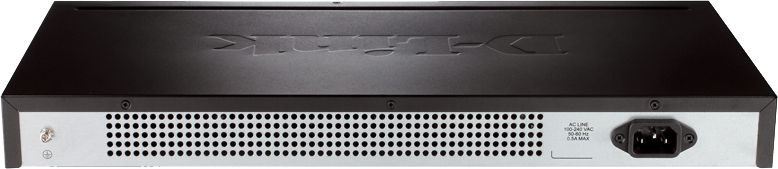

К такому разъему можно подключить без переделок?

post-64400-094485100 1369808632_thumb.png

Share this post


Link to post
Share on other sites

не нужно вытаскивать трансформатор.

вот решение http://shop.nag.ru/catalog/09837.SNR/09840.Off-line/11000.SNR-UPS-SMART-40

всё прекрасно работает, хоть по РПС хоть без него.

Беспперебойник отдаёт 5 и 12 вольт общей мощностью 40 ватт, можно и 50 ватт нагрузить, лиж бы охлаждение было.

Причём у него есть термокомпенсация, для правильной зарядки аккумуляторов.



Смотрю на фотографии и никак не могу увидеть на коммутаторе стандартный заводской разъем питания. В любом случае придется переделывать схему. А нужно решение, где надо будет только подвести питание к блоку, подключить к нему АКБ, включить вилку коммутатора не в розетку, а в блок и все будет работать. С минимумом переделок. Я встречал самодельные блоки, с подключением 2 АКБ подобного вида, с RJ45 разъемом для мониторинга по SNMP но для его подключения необходимо из 3200-26 выкручивать трансформатор и напрямую подавать 12В с блока.

я не могу понять, на фотографию какого коммутатора вы смотрите? посмотрите на фотографию со стандартным разъёмом! ))) посмотритет на фотографию своего коммутатора со стандартным разъёмом.

Ещё раз повторяю, ничего не нужно переделывать, все провода есть в комплекте к бесперебойнику!



К такому разъему можно подключить без переделок?


ах вот вы что имеете ввиду. а есть решения?(бесперебойники на 220 не в счёт)

Share this post


Link to post
Share on other sites

ах вот вы что имеете ввиду. а есть решения?(бесперебойники на 220 не в счёт)



я ж кидал выше ссылку - http://forum.nag.ru/forum/index.php?showtopic=85440&view=findpost&p=843399

Проблема только в том, что когда я с производителем связывался они сказали, что пока не работают за пределами Украины.

Share this post


Link to post
Share on other sites

не нужно вытаскивать трансформатор.

вот решение http://shop.nag.ru/catalog/09837.SNR/09840.Off-line/11000.SNR-UPS-SMART-40

всё прекрасно работает, хоть по РПС хоть без него.

Беспперебойник отдаёт 5 и 12 вольт общей мощностью 40 ватт, можно и 50 ватт нагрузить, лиж бы охлаждение было.

Причём у него есть термокомпенсация, для правильной зарядки аккумуляторов.



Смотрю на фотографии и никак не могу увидеть на коммутаторе стандартный заводской разъем питания. В любом случае придется переделывать схему. А нужно решение, где надо будет только подвести питание к блоку, подключить к нему АКБ, включить вилку коммутатора не в розетку, а в блок и все будет работать. С минимумом переделок. Я встречал самодельные блоки, с подключением 2 АКБ подобного вида, с RJ45 разъемом для мониторинга по SNMP но для его подключения необходимо из 3200-26 выкручивать трансформатор и напрямую подавать 12В с блока.

я не могу понять, на фотографию какого коммутатора вы смотрите? посмотрите на фотографию со стандартным разъёмом! ))) посмотритет на фотографию своего коммутатора со стандартным разъёмом.

Ещё раз повторяю, ничего не нужно переделывать, все провода есть в комплекте к бесперебойнику!



К такому разъему можно подключить без переделок?


Да !



Вам уже указали на ваши "хотелки" - микроватт самое оно !

Решайте вопрос с "таможней" ;) ищите через кого (контору) протянуть, на самом деле масса вариантов, ввоз до 1куе не вопрос.



Есть правда и немного минусов в МЛ31, но не глобальных, точнее к вашим "хотелкам" не относящихся, производитель уже в курсе, думаю решит вопрос.

Share this post


Link to post
Share on other sites

Недавно было длительное отключение питания отключение питания на одном из важных узлов D-Link DGS-3627G. UPS продержался 3 часа и помер.

Один из технарей привёз обычный инвертор =12В/~220В. Вытащил из своей Оки аккум. Всё это работало 6 часов.

Потом от этого же аккума завел Оку и уехал домой.

Share this post


Link to post
Share on other sites

Есть правда и немного минусов в МЛ31, но не глобальных, точнее к вашим "хотелкам" не относящихся, производитель уже в курсе, думаю решит вопрос.

Да в курсе, в курсе...

Хочется же решить без удорожания и усложнения, а сходу не получается.

Share this post


Link to post
Share on other sites

Спасибо всем за советы, критику и предложения. Убедились что схема без разборки очень сложной выходит и проблемной, а здесь еще и новые обстоятельства появились: надо помимо коммутатора питать 3 блока питания по 24В каждый. Вроде бы нашли решение, удовлетворяющее нашим запросам, на следующей неделе возьмем на тест.

Блок очень интересный, 3 выхода, с изменяемым напряжением от 5 до 24 вольт, с возможностью отправки трапов по SNMP и автоматическим переключением.

Share this post


Link to post
Share on other sites

Спасибо всем за советы, критику и предложения. Убедились что схема без разборки очень сложной выходит и проблемной, а здесь еще и новые обстоятельства появились: надо помимо коммутатора питать 3 блока питания по 24В каждый. Вроде бы нашли решение, удовлетворяющее нашим запросам, на следующей неделе возьмем на тест.

Блок очень интересный, 3 выхода, с изменяемым напряжением от 5 до 24 вольт, с возможностью отправки трапов по SNMP и автоматическим переключением.

А что за железка то?

Share this post


Link to post
Share on other sites

Спасибо всем за советы, критику и предложения. Убедились что схема без разборки очень сложной выходит и проблемной, а здесь еще и новые обстоятельства появились: надо помимо коммутатора питать 3 блока питания по 24В каждый. Вроде бы нашли решение, удовлетворяющее нашим запросам, на следующей неделе возьмем на тест.

Блок очень интересный, 3 выхода, с изменяемым напряжением от 5 до 24 вольт, с возможностью отправки трапов по SNMP и автоматическим переключением.

А что за железка то?



Разработка по заказу одного из операторов, местные умельцы на коленках паяют, но очень качественно паяют. Получим на тест, выложу фото и обзор :)

Share this post


Link to post
Share on other sites

Блок очень интересный, 3 выхода, с изменяемым напряжением от 5 до 24 вольт, с возможностью отправки трапов по SNMP и автоматическим переключением.

У меня противоположное мнение. С точки зрения инженерной философии это , конечно, блок интересный, но не более.

На решение таких обширных задач уходит много времени и стоит такое диво немало. Как только оно выходит в свет тиражом в 50 экз, оказывается, что многим нужно не 3 , а 4 выхода и от 3 до 28 вольт, с возможностью общения по бильд-телеграфу и скайпу. А другим не хочется платить за все эти раскрашенные декорации вдесятеро, нужен простой и надежный блок питания на один выход. Обилие избыточных функций снижает надежность и, в итоге, разработка невостребована, капризна и неудачна в коммерческом плане.

Нужно продумывать систему на этапе создания еще на бумаге. Чтобы не искать потом под нее диковинные блоки питания с нестандартными разнокалиберными выходами и прочими шурупами с левой дюймовой резьбой.

Share this post


Link to post
Share on other sites

Блок очень интересный, 3 выхода, с изменяемым напряжением от 5 до 24 вольт, с возможностью отправки трапов по SNMP и автоматическим переключением.

У меня противоположное мнение. С точки зрения инженерной философии это , конечно, блок интересный, но не более.

На решение таких обширных задач уходит много времени и стоит такое диво немало. Как только оно выходит в свет тиражом в 50 экз, оказывается, что многим нужно не 3 , а 4 выхода и от 3 до 28 вольт, с возможностью общения по бильд-телеграфу и скайпу. А другим не хочется платить за все эти раскрашенные декорации вдесятеро, нужен простой и надежный блок питания на один выход. Обилие избыточных функций снижает надежность и, в итоге, разработка невостребована, капризна и неудачна в коммерческом плане.

Нужно продумывать систему на этапе создания еще на бумаге. Чтобы не искать потом под нее диковинные блоки питания с нестандартными разнокалиберными выходами и прочими шурупами с левой дюймовой резьбой.



Поверьте, данное решение востребовано. Оператор, применяющий его достаточно известен и популярен в своем городе, абонентская база порядка 50000 активных клиентов.

Что касается продумывания системы на этапе создания, здесь не могу не согласиться с вами, но к сожалению всего предугадать невозможно, мы как раз и попали в такую ситуацию.

Мы бы с радостью приобрели и блоки производства microwatt, если бы их кто то возил в Россию, а так я считаю мы нашли решение, полностью соответствующее нашим запросам, разве это плохо?

Share this post


Link to post
Share on other sites

Решения подобного вида есть на наге:



Никогда не понимал таких извращений.

А что мешает к примеру поставить в шкаф стандартный APC BackUPS (ну или что больше нравицо) и прикрутить ему на шнур питания Ubiquiti Current Sensor (mFi-CS) — датчик протекания тока :)

Share this post


Link to post
Share on other sites

А что мешает к примеру поставить в шкаф стандартный APC BackUPS



подобные решения с аналогичным временем автономной работы стоят в разы дороже и занимают в разы больше места
