[bombimbom]

Доброго времени суток всем участникам форума!



Возникла необходимость получить разрешение на использование радио частотного спектра в компании страна Казахстан, проще говоря объеденить два офиса компании точка-точка оборудованием Ubiquiti Rocket M2 titanium с антенной Rocket Dish 2G24 на одной стороне, и аналогичным оборудованием на второй по стандарту 802.11 с шириной канала 20 Мгц на частоте 2,4 Ггц в дуплексном режиме я так понимаю симплекс только на радиовещание и телевидение. Дальность передачи примерно 25 км.

Обратились в соответсвующую инстанцию, они дали формы под заполнение, но там много спецификаций в которых я теряюсь и не могу найти в технических описаниях к оборудованию нашел только вид модуляции- MCS7 MIMO а вот остальное никак: избирательность по соседнему каналу, избирательность интермодуляционная и т.д.

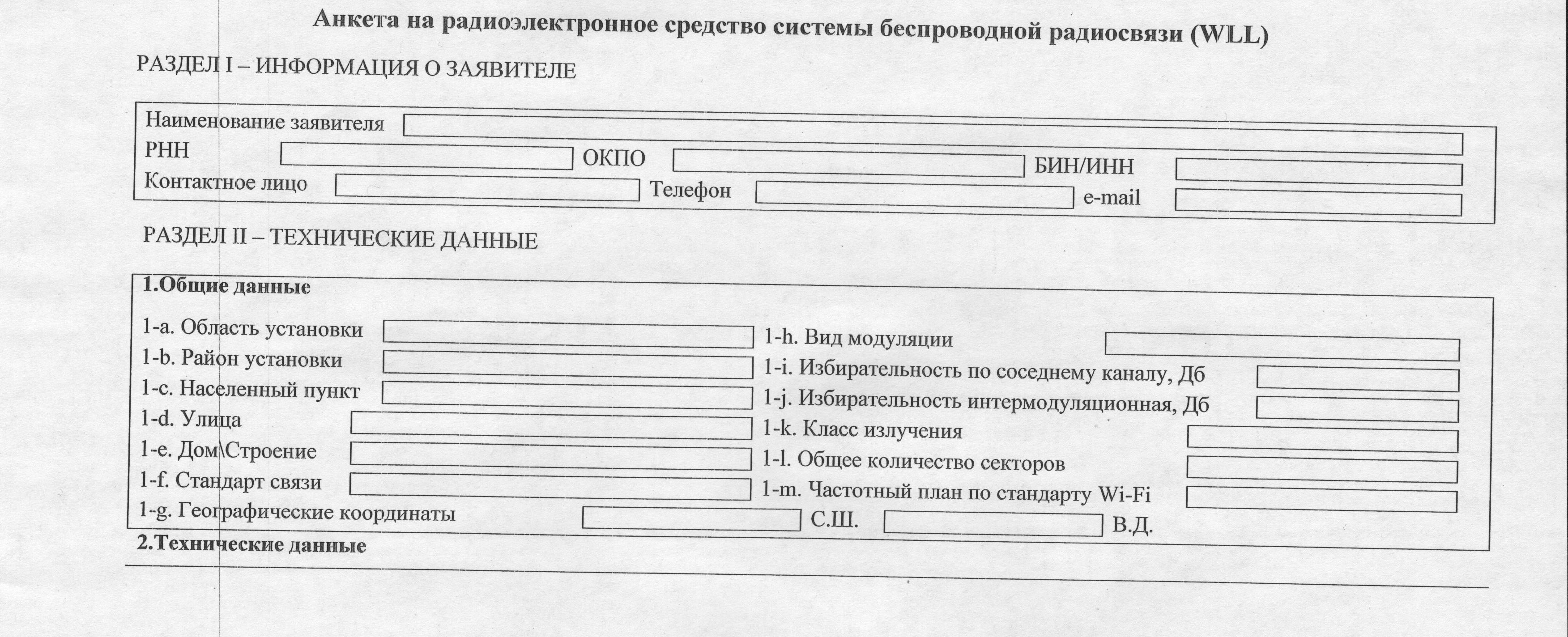

Прикрепляю формы.

И еще какую скорость максимум могу ожидать на этом оборудовании,на такое расстояние. Городок небольшой эфир не сильно зашумлен.

Помогите пожалуйста разобраться, Спасибо!

[Saab95]

На указанных антеннах и оборудовании канал на 25 километров не заработает. Нужно использовать узконаправленные антенны с усилением 29дбм и частотный диапазон 5ггц. Ubiquiti естественно в качестве оборудования не годится, как минимум Mikrotik или что-то более серьезное.

[dima89]

ОП, не слушай этого ***бола, ему лишь бы впарить китайские самоделки.

оборудование ubiquiti годится, например nanobridge или powerbridge.

что касается разрешений - у нас в КЗ всем до одного места что у кого стоит даже в 5ГГЦ, не то что в 2,4. так что смело ставьте свои релейки, можете за подробностями в ЛС.

[bombimbom]

На указанных антеннах и оборудовании канал на 25 километров не заработает. Нужно использовать узконаправленные антенны с усилением 29дбм и частотный диапазон 5ггц. Ubiquiti естественно в качестве оборудования не годится, как минимум Mikrotik или что-то более серьезное.



Вообще то интернет магазинах пишут, да и у продавца интересовался сочетание Rocket M2 мощность передатчика 27 Dbi с направленной Антенной Rocket Dish 2G24 с коэффицентом усиления 24 Dbi дают до 50 км. линка при условии прямой видимости. Врут?



Если да, то какое Mikrotik посоветуешь именно в этой ситуации?

И вопрос о технических данных еще открыт, что за Избирательность интермодуляционная? и то что там есть именно к этому оборудованию.

Понимаю что в википедии можно набрать, делал, Там вода ничего конкретного. Именно поэтому обратился к живым людям за помощью

[SSD]

На указанных антеннах и оборудовании канал на 25 километров не заработает. Нужно использовать узконаправленные антенны с усилением 29дбм и частотный диапазон 5ггц. Ubiquiti естественно в качестве оборудования не годится, как минимум Mikrotik или что-то более серьезное.



Вообще то интернет магазинах пишут, да и у продавца интересовался сочетание Rocket M2 мощность передатчика 27 Dbi с направленной Антенной Rocket Dish 2G24 с коэффицентом усиления 24 Dbi дают до 50 км. линка при условии прямой видимости. Врут?



Если да, то какое Mikrotik посоветуешь именно в этой ситуации?

И вопрос о технических данных еще открыт, что за Избирательность интермодуляционная? и то что там есть именно к этому оборудованию.

Понимаю что в википедии можно набрать, делал, Там вода ничего конкретного. Именно поэтому обратился к живым людям за помощью

Мощность передатчика в dbm измеряется. Нет. Рокет + рокет диш 50 км потянут, вопрос с какой скоростью, если 10 мбит устроит то решение вполне рабочее.



У микротик нет готовых решений под такую задачу, все по отдельности карта, корпус, антенна, аксуссуары. Если надо в 2.4 Ггц то антенну все равно прийдется ставить убикьюти т.к. аналогичных на рынке нет.



В википедии вполне доходчивое обяснение, тут расскажут тоже самое что прочитали в вики со своими домыслами.

[Saab95]

Вообще то интернет магазинах пишут, да и у продавца интересовался сочетание Rocket M2 мощность передатчика 27 Dbi с направленной Антенной Rocket Dish 2G24 с коэффицентом усиления 24 Dbi дают до 50 км. линка при условии прямой видимости. Врут?



Они пишут что бы продать. Представьте вы установите мощность 27дбм, фон от антенны будет такой, что соседи по крыше сразу же обрежут кабель. Нужно расчитывать на 18, максимум 20дбм, и не забывать про помехи. Будет на пути сигнала многоэтажный дом - все комнатные роутеры оттуда будет ловить антенна.



Если да, то какое Mikrotik посоветуешь именно в этой ситуации?



Антенну Jirous 29 EX-MIMO, плату Mikrotik RB433L и в нее радиокарту R52Hn, разместить все в корпусе alubox прямо на антенне. Корпус не только защитит от внешних помех, но и сам не пропустит излучение наружу, кроме всего предохранит от повреждения оборудования во время грозы, а 3 сетевых порта на плате позволят переткнуть кабель в другой, если один из них сгорит. Собираете 2 комплекта. Скорость можно получить под 100 и более мегабит. Вот так выглядит антенна с корпусом, габариты довольно внушительные, поэтому хорошо и работает. Кстати колпак на антенну идет в комплекте и его не нужно покупать отдельно, как у УБНТ.



[Alex-Pilot]

Мда, конструктор "Собери сам" и доработай напильником. Куда проще Рокет с 0.6 дишем собрать. А насчет помех от домашних роутеров это вообще бред, они сквозь одну стенку-то еле работают, что говорить за пределами зданий. Но на 25 км я бы все-таки посоветовал Повербридж на 10 ГГц, с 0.6м антенной. Ему будет проще на 25 км стрельнуть и нет коаксиальных соединителей между ВЧ модулем и излучателем.

[bombimbom]

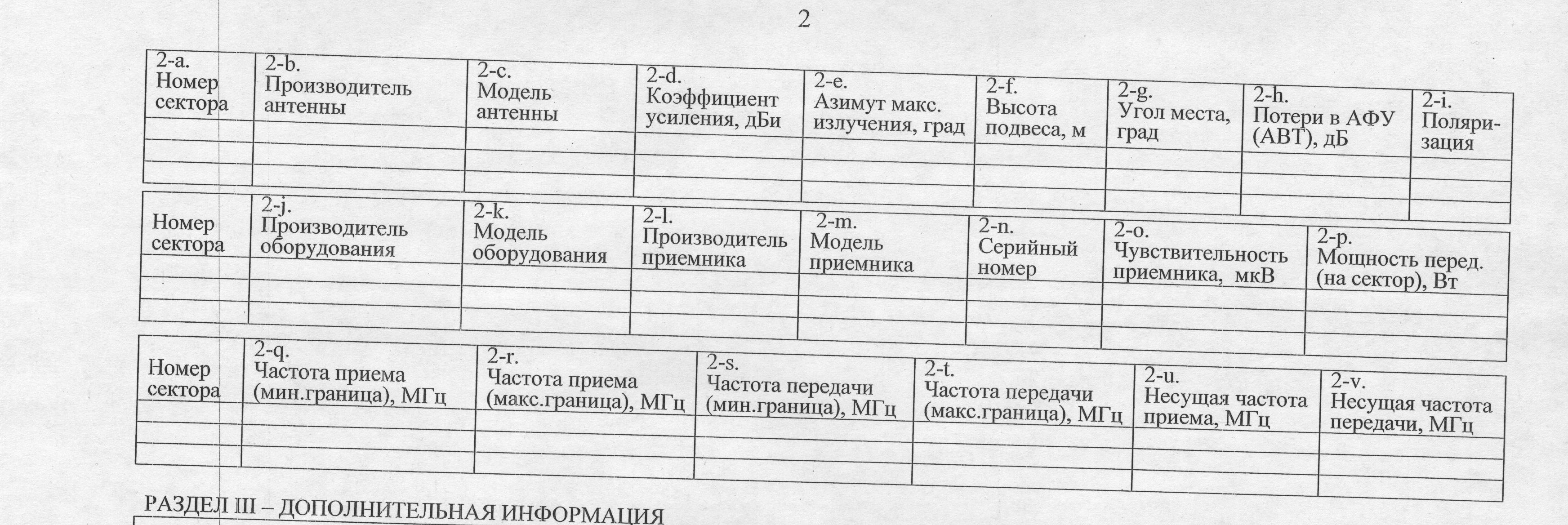

С оборудованием танцы понятны спасибо за советы. Но основной вопрос так и не раскрыт, это заполнение анкеты а именно то что прикрепил, там пункты:

1)Вид модуляции,

2)Избирательность по соседнему каналу,Дб,

3)Избирательность интермодуляционная, Дб,

4)Класс излучения,

5)Общее количество секторов (для точка-точка)

6)частотный план по стандарту Wi-Fi,

7)Азимут макс излучения град.

8)Потери в АФУ (АВТ),Дб

9)ну и мощность передачи на сектор, ВТ

Вот на эти вопросы не могу ответить так как нет их в документации к оборудовании что на сайте Ubiquiti и продавец не смог ничего сказать.

Тут сможет ответить либо радио инженер знающий как что высчитывается либо тот кто уже получал разрешение и знает что куда вписывать.

Сегодня звонил в инспекцию связи, там мне сказали что нет разницы 2.4 Ггц или 5 Ггц. Налоги и процедура оформления одна, так что лучше будем оформлять 5 Ггц. И все поля должны быть заполнены прочерки не приемлемы.

Нужно это для оборудования Ubiquiti Rocket M5 в паре с Rocket Dish 5G34



P.S. препятствий нет на пути высоких, только лишь 2 этажные здания и кроны деревьев чуть низ сигнала цепляют а через 3.5 км. степь до базы. Соседей тоже нет это Офис отдельно стоящий не квартира в многоэтажке.

Edited May 27, 2013 by bombimbom

[Saab95]

А насчет помех от домашних роутеров это вообще бред, они сквозь одну стенку-то еле работают, что говорить за пределами зданий.



Это если вы с ноутбуком их ловить будете, а на секторную или узконаправленную антенну с крыши их там 2-3 десятка будет видно.

[NewUse]

Но основной вопрос так и не раскрыт, это заполнение анкеты а именно то что прикрепил, там пункты:

Вам же сосед по Казахстану предложил ЛС написать, думаю с анкетой поможет...

[Alteron]

Тут вижу 3 ситуации:

1. В Казахстане требуется сертификат на оборудование, и данный сертификат у оборудования имеется.

О параметрах железки нужно запрашивать производителя (всё равно сертификат прикладывать)

2. В Казахстане требуется сертификат на оборудование, но сертификата на оборудование нет.

Что ни напишешь, всё равно официально эксплуатироваь не разрешат

3. В Казахстане сертификат на оборудование не требуется.

В этом случае, писать можно что угодно, т.к. не требуется сертификат, и поэтому не требуется соответствие параметов каким-то нормам. В этом случае анкета носит информационно-формальный характер.

[SSD]

Тут вижу 3 ситуации:

1. В Казахстане требуется сертификат на оборудование, и данный сертификат у оборудования имеется.

О параметрах железки нужно запрашивать производителя (всё равно сертификат прикладывать)

2. В Казахстане требуется сертификат на оборудование, но сертификата на оборудование нет.

Что ни напишешь, всё равно официально эксплуатироваь не разрешат

3. В Казахстане сертификат на оборудование не требуется.

В этом случае, писать можно что угодно, т.к. не требуется сертификат, и поэтому не требуется соответствие параметов каким-то нормам. В этом случае анкета носит информационно-формальный характер.

Сертификат нужен, если нет знакомых или денег. ;)

[bombimbom]

Тут вижу 3 ситуации:

1. В Казахстане требуется сертификат на оборудование, и данный сертификат у оборудования имеется.

О параметрах железки нужно запрашивать производителя (всё равно сертификат прикладывать)

2. В Казахстане требуется сертификат на оборудование, но сертификата на оборудование нет.

Что ни напишешь, всё равно официально эксплуатироваь не разрешат

3. В Казахстане сертификат на оборудование не требуется.

В этом случае, писать можно что угодно, т.к. не требуется сертификат, и поэтому не требуется соответствие параметов каким-то нормам. В этом случае анкета носит информационно-формальный характер.



Написал в службу поддержки Ubiquiti как в представительство в России так и в их центр в США ответа нет.

На нескольких форумах задавал этот вопрос, видимо никто официально не регистрировал это оборудование.

Так как в радио технике новичек, хотелось бы знать примерные данные на этих параметрах (списать с похожего оборудования TP-Link, Mikrotik и т.д. ) что бы совсем пальцем в небо не тыкать, к примеру наш провайдер использует оборудование Alvarion но это WiMax и последняя миля думаю от них данные не подойдут.

Может кто вообще что нибудь регистрировал? поделитесь информацией.
