[rmika]

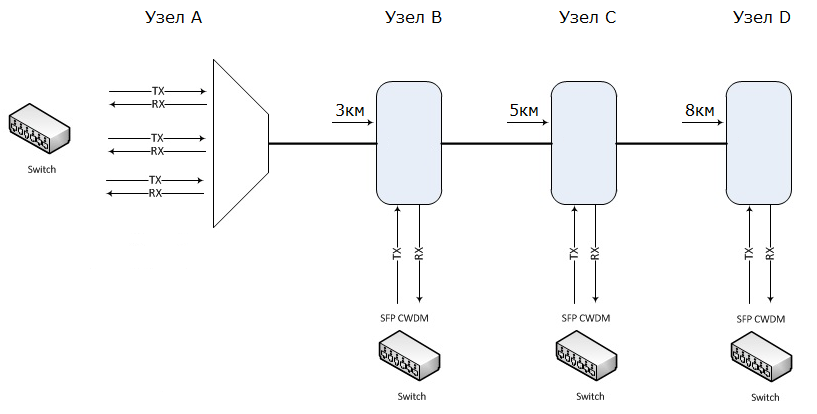

Хотим уплотнить 1 волокно. Подскажите, что конкретно нужно купить на каждый узел. Какие обычно проблемы встречаются при уплотнении.

Сейчас разварено на SC патчкорды.

Edited May 6, 2013 by rmika

[alkanaft]

http://shop.nag.ru/catalog/02854.CWDM

[rmika]

http://shop.nag.ru/catalog/02854.CWDM

Я это видел, что из этого нужно?

[alkanaft]

там по моему всё мегапонятно расписано, разжёвано и в рот положено, проглотить только надо



№ п/п Наименование Цена, руб. Примечание

1 Мультиплексор CWDM одноволоконный 4-канальный (trx:1610-1550, 1470-1530) 12500 http://shop.nag.ru/catalog/02854.CWDM/03553.Multipleksory/06295.SNR-CWDM-MDM-4M



2 Модуль Add/Drop SNR-CWDM-10GR-OADM1-1470/1610 3350 http://shop.nag.ru/catalog/02854.CWDM/03554.OADM-moduli/03699.SNR-CWDM-DRP1-10GR-14701610



3 Модуль Add/Drop SNR-CWDM-10GR-OADM1-1490/1590 3350 http://shop.nag.ru/catalog/02854.CWDM/03554.OADM-moduli/03700.SNR-CWDM-DRP1-10GR-14901590



4 Модуль Add/Drop SNR-CWDM-10GR-OADM1-1510/1570 3350 http://shop.nag.ru/catalog/02854.CWDM/03554.OADM-moduli/03701.SNR-CWDM-DRP1-10GR-15101570



5 Модуль Add/Drop SNR-CWDM-10GR-OADM1-1530/1550 3350 http://shop.nag.ru/catalog/02854.CWDM/03554.OADM-moduli/03702.SNR-CWDM-DRP1-10GR-15301550



6 Модуль SFP CWDM оптический, дальность до 60км (17dB), 1610нм 2500 http://shop.nag.ru/catalog/06906.Moduli-CWDM-SFP/06907.60km/03164.SNR-SFP-C61-60



7 Модуль SFP CWDM оптический, дальность до 60км (17dB), 1470нм 2500 http://shop.nag.ru/catalog/06906.Moduli-CWDM-SFP/06907.60km/03157.SNR-SFP-C47-60



8 Модуль SFP CWDM оптический, дальность до 60км (17dB), 1590нм 2500 http://shop.nag.ru/catalog/06906.Moduli-CWDM-SFP/06907.60km/03163.SNR-SFP-C59-60



9 Модуль SFP CWDM оптический, дальность до 60км (17dB), 1490нм 2500 http://shop.nag.ru/catalog/06906.Moduli-CWDM-SFP/06907.60km/03158.SNR-SFP-C49-60



10 Модуль SFP CWDM оптический, дальность до 60км (17dB), 1570нм 2500 http://shop.nag.ru/catalog/06906.Moduli-CWDM-SFP/06907.60km/03162.SNR-SFP-C57-60



11 Модуль SFP CWDM оптический, дальность до 60км (17dB), 1510нм 2500 http://shop.nag.ru/catalog/06906.Moduli-CWDM-SFP/06907.60km/03159.SNR-SFP-C51-60



12 Модуль SFP CWDM оптический, дальность до 60км (17dB), 1550нм 2500 http://shop.nag.ru/catalog/06906.Moduli-CWDM-SFP/06907.60km/03161.SNR-SFP-C55-60



13 Модуль SFP CWDM оптический, дальность до 60км (17dB), 1530нм 2500 http://shop.nag.ru/catalog/06906.Moduli-CWDM-SFP/06907.60km/03160.SNR-SFP-C53-60

[Аndrey]

+1 ничего сложного тут нет, главное бюджет оптический правильно считайте, не забывая о затухании на MUX/DMUX & OADM.

[rmika]

Кто с какими проблемами сталкивался при уплотнении?

[secandr]

Обращаетесь к менеджеру нага, даёте длины кабеля, затухание на участках. Платите немного денег. Вам присылают коробок с интрукцией. Распаковываете, втыкаете как карисовано в инструкции. Профит.



Подобным образом уплотнено несколько участков, с десяток. Проблема за всё время одна - увеличение затухания на участках. Проблема решается как и без уплотнения - устраняем повреждения.

Edited May 7, 2013 by secandr

[Andrei]

6 Модуль SFP CWDM оптический, дальность до 60км (17dB), 1610нм 2500

http://shop.nag.ru/catalog/06906.Moduli-CWDM-SFP/06907.60km/03164.SNR-SFP-C61-60

Модули все двух волоконные? А если магистральное волокно одно?

[idv]

Модули все двух волоконные? А если магистральное волокно одно?



по моему там тоже всё мегапонятно расписано. ))

[Nag]

Модули все двух волоконные? А если магистральное волокно одно?

Все CWDM двухволоконные.

Но это не мешает им работать на одноволоконные магистрали. :-)

[Аndrey]

Модули все двух волоконные? А если магистральное волокно одно?

Все CWDM двухволоконные.

Но это не мешает им работать на одноволоконные магистрали. :-)



ага, с DWDM аналогично )

[Andrei]

Модули все двух волоконные? А если магистральное волокно одно?



по моему там тоже всё мегапонятно расписано. ))

В том-то и дело, что не совсем. С wdm с 2006 года работаю, а вот с cwdm еще нет опыта.



Все CWDM двухволоконные.

Но это не мешает им работать на одноволоконные магистрали. :-)

Это как?

Как-то консультировался с вашим менеджером по этим вопросам, но переписка оборвалась.

[Дятел]

Вспомните курс физики, белый цвет как сумму и две призмы, дающие радугу, на концах.

[rmika]

Надо брать пару Одинаковых SFP? у них ведь одно волокно TX другое RX на другом конце меняем RX-TX и линк поднимется?

[Аndrey]

Надо брать пару Одинаковых SFP? у них ведь одно волокно TX другое RX на другом конце меняем RX-TX и линк поднимется?



Так работать не будет. Если 2 волокна используется и соответствующие MUX/DMUX, то в такой схеме Tx/Rx одинаковые для 1 канала (одинаковые несущие разнесены по разным волокнам) и соответственно один и тот же набор цветных SFP на разных концах. Если речь идет о BIDI CWDM, то волокно всего одно, на Tx/Rx должны быть разные длины волны, поэтому на разных концах будет разный набор SFP, вот пример для 4 каналов:



http://shop.nag.ru/uploads/SNR-CWDM-MDM-4-M_sh1_b.jpg

[Дятел]

Мультиплексор фильтрами вырезает в соответствующие разъемы соответствующие частоты. Приемник у SFP широкополосный, поэтому может принимать любую частоту.

Вывод: брать нужно разные SFP )))

[Syzygy]

Надо брать пару Одинаковых SFP? у них ведь одно волокно TX другое RX на другом конце меняем RX-TX и линк поднимется?

Не одинаковые, а парные. Если к примеру, Tx у одного 1550, то у другого Rx должно быть 1550. C 1310 тоже самое - на одном модуле Rx, на другом Tx. CWDM-модули по принципу ничем не отличаются, только частоты другие.





Это как?

Как-то консультировался с вашим менеджером по этим вопросам, но переписка оборвалась.

Всё просто. Мультиплексор - это устройство со множеством входов и одним выходом. Входные сигналы с разных линий в нём смешиваются в один. Т.к. частоты каждого сигнала уникальны, они друг другу не мешают. Затем этот набор разночастотных сигналов подаётся в одно волокно

[Andrei]

Если на пальцах: на концы 1 волокна ставятся например вот такие мультиплексоры http://shop.nag.ru/catalog/02854.CWDM/03553.Multipleksory/06295.SNR-CWDM-MDM-4M, патчи от мультиплексоров включаются в cwdm-овские sfp-шки, а эти sfp-шки куда ставятся? В любой свич/конвертор, понимающий sfp?

[Дятел]

Есссно.

[Andrei]

Есссно.

Для меня было не очевидно, что cwdm-овские sfp заработают например в dgs-3120-24sc

И "патчи" - это наверное я написал сгоряча :). Наверное не просто патч sc-sc, а модуль Add/Drop типа такого http://shop.nag.ru/catalog/02854.CWDM/03554.OADM-moduli/03702.SNR-CWDM-DRP1-10GR-15301550 (подобрать одинаковые для разных концов). Все так?

[Дятел]

SFP - это форум-фактор исполнения модуля с прописанным, как я понимаю, интерфейсом сопряжения по электрической части. Электрической части глубоко фиолетово, что из себя представляет внешняя часть: два волокна, одно, WDM, CWDM, DWDM....или даже медный гиг там, а не оптика.

[Andrei]

Спасибо за пояснения :)

На счет патчей между мультиплексором и sfp-модулем все же уточню - это не просто патчи, а модули Add/Drop?

[Дятел]

Модули - составная часть мультика, они внутри корпуса. А патч-корды от мультика до SFP обычные, чаще LC.

[Andrei]

Так модули в мультике двухволоконные http://shop.nag.ru/catalog/02854.CWDM/03554.OADM-moduli/03699.SNR-CWDM-DRP1-10GR-14701610 , а sfp-шки одноволоконные - http://shop.nag.ru/catalog/06906.Moduli-CWDM-SFP/06907.60km/03164.SNR-SFP-C61-60.

[Аndrey]

SFP CWDM двухволоконные, лямбда Tx м.б. любой из 18 (1270..1610нм), приемник там широкополосный. В данном случае BIDI OADM имеет две длины волны 1470 и 1610нм, т.о. используя SFP 1470 & 1610 и 2 таких OADM можно получить 1 дуплексный канал по 1 волокну (Tx/Rx 1470/1610 & 1610/1470 соответственно) или где-то вывести 1 такой канал в промежуточной точке ;)
