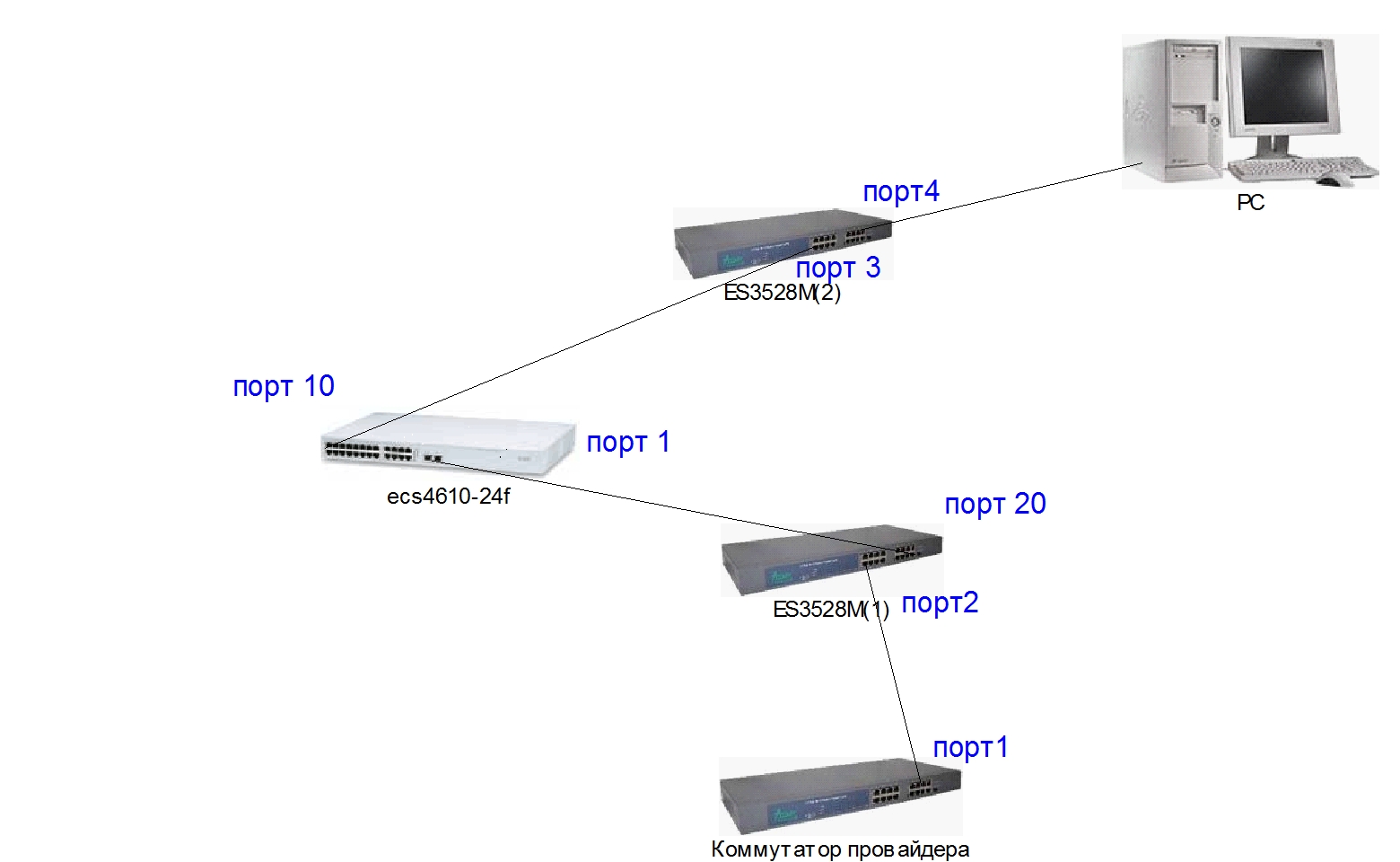

montino Posted April 30, 2013 Ребят,посмотрите пожалуйста,верны ли настройки? нужно прокинуть 95 влан от провайдера до порта 4 на коммутаторе.ES3528M(2) Предпологаю сделать вот такую настройку: ES3528M(2) Vty-0(config)#dot1q-tunnel system-tunnel-control Vty-0(config)#vlan database Vty-0(config-vlan)#vlan 1000 media ethernet state active Vty-0(config)#interface ethernet 1/4 Vty-0(config-if)#switchport allowed vlan add 1000 untagged Vty-0(config-if)#switchport native vlan 1000 Vty-0(config-if)#switchport dot1q-tunnel mode access Vty-0(config)#interface ethernet 1/3 Vty-0(config-if)#switchport allowed vlan add 1000 tagged Vty-0(config-if)#switchport dot1q-tunnel mode uplink коммутатор ecs4610-24f Vty-0(config)#dot1q-tunnel system-tunnel-control Vty-0(config)#vlan database Vty-0(config-vlan)#vlan 1000 media ethernet state active Vty-0(config)#interface ethernet 1/10 Vty-0(config-if)#switchport allowed vlan add 1000 untagged Vty-0(config-if)#switchport native vlan 1000 Vty-0(config-if)#switchport dot1q-tunnel mode access Vty-0(config)#interface ethernet 1/1 Vty-0(config-if)#switchport allowed vlan add 1000 tagged Vty-0(config-if)#switchport dot1q-tunnel mode uplink ES3528M(1) Vty-0(config)#dot1q-tunnel system-tunnel-control Vty-0(config)#vlan database Vty-0(config-vlan)#vlan 1000 media ethernet state active Vty-0(config)#interface ethernet 1/20 Vty-0(config-if)#switchport allowed vlan add 1000 untagged Vty-0(config-if)#switchport native vlan 1000 Vty-0(config-if)#switchport dot1q-tunnel mode access Vty-0(config)#interface ethernet 1/2 Vty-0(config-if)#switchport allowed vlan add 1000 tagged Vty-0(config-if)#switchport dot1q-tunnel mode uplink Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Night_Snake Posted April 30, 2013 (edited) 1. Нужно везде включить jumbo frame 2. QinQ собирается/разбирается только на концах туннеля, для всех остальных свичей это просто влан, ничего другого про него они знать не должны. 3. Т.е. сбор-разбор вланов оставляете только на граничных свичах, через остальные прокидываете транком. Edited April 30, 2013 by Night_Snake Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
montino Posted May 6, 2013 1. Нужно везде включить jumbo frame 2. QinQ собирается/разбирается только на концах туннеля, для всех остальных свичей это просто влан, ничего другого про него они знать не должны. 3. Т.е. сбор-разбор вланов оставляете только на граничных свичах, через остальные прокидываете транком. Спасибо! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
