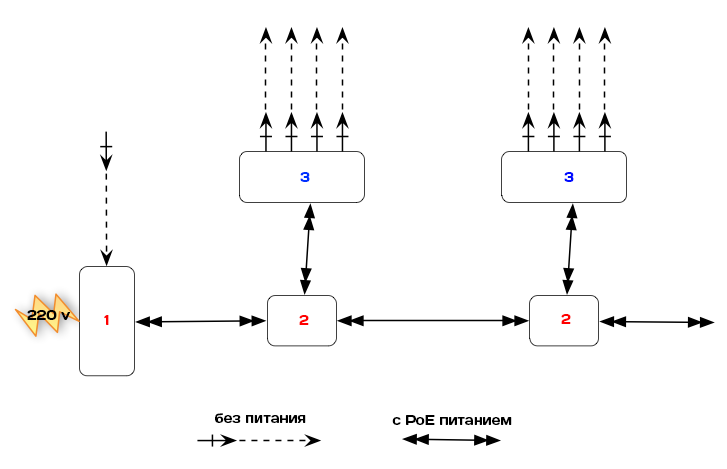

dimа Posted April 26, 2013 Стоит задача подключить 300 абонентов к сети на расстоянии 2 км . Обдумывали разные варианты но пришли к прокладке витой пары прямо по столбам . Кабель хотим использовать (Кабель витая пара экранированная FTP (F/UTP), категория 5e, 4 пары 0,5мм (24 AWG), одножильный, экран - фольга, для внешней прокладки (+60 C - -40 C), с металлическим тросом) Ну или что то близкое к этому Вот только встала большая проблема с дальностью так как делать подключение к 220 через каждые 100 метров (или и менее) нерезонно. В связи с этим пришли к выводу пускать по самому кабелю питание для подключения репитеров и коммутаторов. Приведена грубая схема Устройство №1 Инжектор Устройство №2 Репитер (удлинитель) Устройство №3 Коммутатор (хаб) Скорость между устройствами №1-№2, №2-№2(1 Gb) С Коммутатора уже 100 мегабитные порты . Перед тем как реализовать данный проект сразу же возникло куча вопросов Вопрос №1 Какие устройства выбрать №1,№2,№3( дело в том что все они должны питаться от PoE, а устройство №2 не только питаться но и работать в качестве репитера сети и питания, дальше и так же отводить еще одну линию для подключения коммутатора и питать коммутатор, коммутатор должен так же питаться по PoE) Вопрос №2 Можно ли заменить устройства №2 и №3 одним устройством Вопрос №3 Кукую длину кабеля выбрать между устройствами №2 для того чтобы не терять скорость передачи данных ? Грубо если планируется расстояние 2 км . Вопрос №4 На какое максимальное расстояние можно развернуть данную схему ? Вопрос №5 Будет ли скорость в 1Gb от устройства №1 до конечного N-го устройства №2. Вопрос №6 Не стоит ли выбрать другой вариант сети ? Был вариант кинуть оптику с питающим кабелем в 220 и на каждом стыке варить ее но оптика уж очень дорого (и дело в том что через каждые те же 100 метров нужно ставить коммутатор для того чтобы подключать абонентов) Очень буду благодарен в советах по реализации данной задачи . Share this post Link to post Share on other sites More sharing options...
mefer Posted April 26, 2013 (edited) Стоит задача подключить 300 абонентов к сети на расстоянии 2 км . Обдумывали разные варианты но пришли к прокладке витой пары прямо по столбам . Кабель хотим использовать (Кабель витая пара экранированная FTP (F/UTP), категория 5e, 4 пары 0,5мм (24 AWG), одножильный, экран - фольга, для внешней прокладки (+60 C - -40 C), с металлическим тросом) Ну или что то близкое к этому Вот только встала большая проблема с дальностью так как делать подключение к 220 через каждые 100 метров (или и менее) нерезонно. В связи с этим пришли к выводу пускать по самому кабелю питание для подключения репитеров и коммутаторов. Приведена грубая схема Устройство №1 Инжектор Устройство №2 Репитер (удлинитель) Устройство №3 Коммутатор (хаб) Скорость между устройствами №1-№2, №2-№2(1 Gb) С Коммутатора уже 100 мегабитные порты . Очень буду благодарен в советах по реализации данной задачи . Вы фигнёй лучше не страдайте. Посмотрите в сторону PON. По цене даже дешевле выйдет. Оборудование головное на 2 пон порта - 65000 рублей, возможность расширить до 4 пон портов +20000 рублей, ОНУшки по 2500 рублей, кабель по 7-12 тыс.рублей за км В итоге себестоимость абонента около 7-8 000 рублей. Зачем витая пара? Зачем городить костыли? Монтаж всего простой, особо мучатся не надо. Если все расчёты правильно сделать, то получается около 100 портов на один порт ОНУшки. В итоге максимум на порт ОНУшки до 64 пользователей. Оптика потребуется максимум 4 жилы типа такого http://shop.nag.ru/catalog/01919.Opticheskij-kabel/08679.FTTH/08650.SNR-FOCD-FM-04 Edited April 26, 2013 by mefer Share this post Link to post Share on other sites More sharing options...
dimа Posted April 27, 2013 спасибо вопрос снят действительно данная технология более продуктивная вот только есть кучу вопросов не посоветуйте где почитать и изучить ее ? какое оборудование выбрать какие делители и так далее ? Share this post Link to post Share on other sites More sharing options...
oddo Posted April 28, 2013 Библию про PON можно почитать здесь http://ic-line.ua/projects/ua-pon Share this post Link to post Share on other sites More sharing options...
