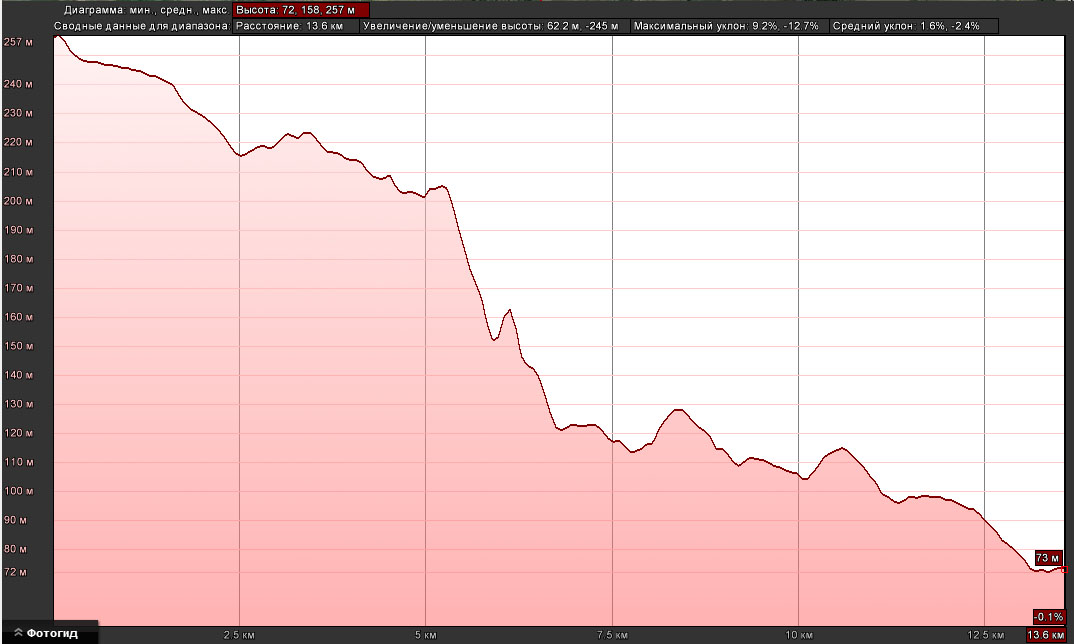

leshka22r Posted March 20, 2013 (edited) Здравствуйте хотим установить связь 19km расстояния, прилагаю картинки, прошу совета как можно обеспечить хотя бы 80 mbps. Конечная точка в яме, насколько все будет плохо, и есть ли какие либо варианты, например может пассивный ретранслятор на краю ямы можно поставить ? Точки доступа хотим ставить Wi-Fi Мост Rocket M2 Dish-24 С расстоянием ошибся извините 14km. p.s заранее спасибо. Edited March 20, 2013 by leshka22r Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Yaten Posted March 20, 2013 (edited) ставите мачты 15м и пробуете. что нибудь заведётся полюбому, а вот что - увидите. Если получите сигнал -67-70 на микротике в mimo 2x2 и 20МГц полосы - реально, но только симплекса. Правда в горной местности гугль мог накосячить высотами. Поосторожнее. Для примера: лес площадью 8кв.км он покажет по макушке деревьев, а "опендикс" площадью 100кв.м. может вообще не заметить на равнине. Edited March 20, 2013 by Yaten Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
leshka22r Posted March 20, 2013 (edited) ставите мачты 15м и пробуете. что нибудь заведётся полюбому, а вот что - увидите. Если получите сигнал -67-70 на микротике в mimo 2x2 и 20МГц полосы - реально, но только симплекса. Правда в горной местности гугль мог накосячить высотами. Поосторожнее. Для примера: лес площадью 8кв.км он покажет по макушке деревьев, а "опендикс" площадью 100кв.м. может вообще не заметить на равнине. Спасибо! а вариант с Wi-Fi Мост Rocket M2 Dish-24 ? что скажите. Вы можете по модели расписать какие MT, какие Антенны я буду вам признателен. Edited March 20, 2013 by leshka22r Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
endryww Posted March 20, 2013 (edited) в 5 ггц зона фрейнеля меньше, значит рисков тоже меньше,, в таком экзотическом линке,, как-то мимо предложить.....неберусь,.щас Гуру появятся,, послушаем... хотя у Вас требования 80мбит,. а это только мимо,и 5ка,тогда стандартно 52HN и жириусы 29 Edited March 20, 2013 by endryww Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted March 20, 2013 Ага, только я не представляю как можно повесить джириус на 29 на мачту 15 метров=) Его там даже навести не получится. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Yaten Posted March 20, 2013 с ubnt не работаю - советовать не могу. По микротикам: любая плата на 5ГГц с mimo 2x2. rb711-5HnD или rb411+r52Hn например. Антенны жириусы 29 или если денег нет, то можете на офсетах попробывать. Правда офсет на матчу не поставишь. навести не получится. Вышка! А вообще на мачтах наводят антенну поворотом мачты, а угол места растяжками. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted March 20, 2013 с ubnt не работаю - советовать не могу. По микротикам: любая плата на 5ГГц с mimo 2x2. rb711-5HnD или rb411+r52Hn например. Антенны жириусы 29 или если денег нет, то можете на офсетах попробывать. Правда офсет на матчу не поставишь. навести не получится. Вышка! Вот так надо собирать джириус - http://www.lanmart.ru/blogs/alubox-jirous-29-ex-mimo/ - вдруг кто не видел. По качеству готового решения никакой убнт и рядом не валялся. Повесили на крышу, кабель воткнули и всего делов. Только вместо сальника надо гермоввод прикрутить (порядка 200-250 рублей в зависимости от качества). Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

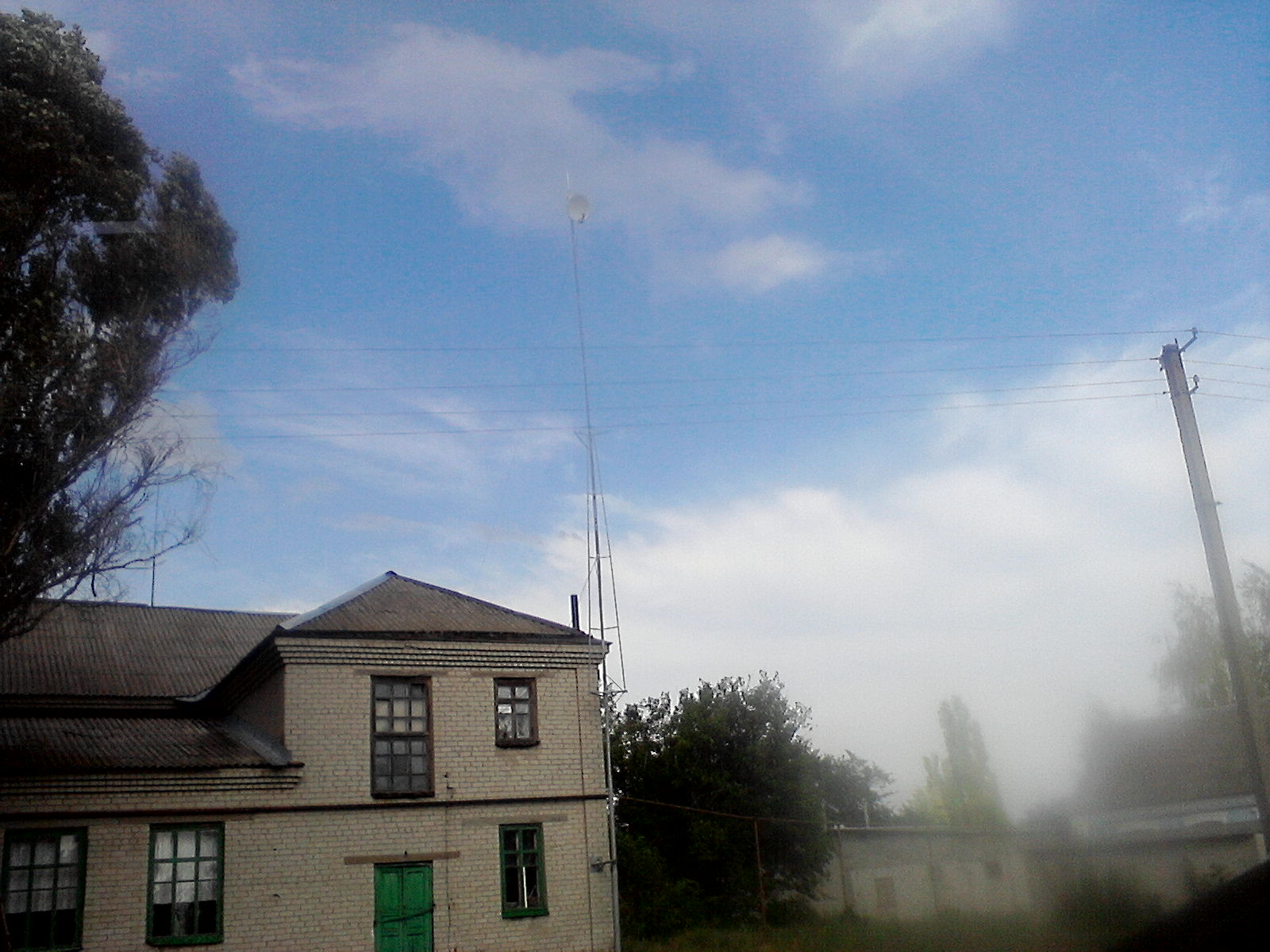

endryww Posted March 20, 2013 (edited) Ага, только я не представляю как можно повесить джириус на 29 на мачту 15 метров=) Его там даже навести не получится. видать ув Saab ,знаний много- практики маловато,, я же показывал 0,6и 0,82 офсеты на 20 м мачтах,,,, а это вам ни жириус! Edited March 20, 2013 by endryww Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Yaten Posted March 20, 2013 Вот так надо собирать джириус Я бы для комплекта добавил грозозащиту для Ethernet и ткнул носом в кабель 10мм.кв. идущий к уголку/шпильке/арматурине длиной 2м вбитой в землю рядом с мачтой. Считаю это критично именно для мачты, если на крыше дома - гроза реже убивает железо. видать ув Saab ,знаний много- практики маловато,, я же показывал 0,6и 0,82 офсеты на 20 м мачтах,,,, а это вам ни жириус! Сообщение отредактировал endryww: Сегодня, 23:51 Прикрепленные изображения Круто! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
endryww Posted March 20, 2013 А вообще на мачтах наводят антенну поворотом мачты, а угол места растяжками. + Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Yaten Posted March 20, 2013 разумеется в разумных пределах растяжками. где то до 3-5гр. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NewUse Posted March 20, 2013 Блин, что МТ, что ЮБНТ примерное одинаково, если оборудование куплено - менять смысла нет. Если ещё нет -- нужна прямая видимость. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted March 20, 2013 Ага, только я не представляю как можно повесить джириус на 29 на мачту 15 метров=) Его там даже навести не получится. видать ув Saab ,знаний много- практики маловато,, я же показывал 0,6и 0,82 офсеты на 20 м мачтах,,,, а это вам ни жириус! Так конечно, у офсеток угол работы намного больше джириуса, вот они и чувствуют себя нормально на таких опорах. Кстати эту фотку я на форуме уже раз 5-й вижу=) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
rdc Posted March 20, 2013 а вариант с Wi-Fi Мост Rocket M2 Dish-24?Rocket M5 + RocketDish 5G-3025км, работает на максимальной скорости - 300/300 (реальная - 150мбит полудуплекс Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
endryww Posted March 21, 2013 Так конечно, у офсеток угол работы намного больше джириуса, вот они и чувствуют себя нормально на таких опорах была бы задача повесить 32-е,, не сомневайтесь повесили бы, ,. у меня дед был,так тот в выражениях не стеснялся: "-ср..ть захочешь - штаны снимешь!" Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Constantin Posted March 21, 2013 Так конечно, у офсеток угол работы намного больше джириуса, угу, только как тогда понять, почему джидиус соберает мусор с более чем 180 град сектора??? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sbyshek Posted March 21, 2013 (edited) Собственно чего спорить Согласно представленной картинке, если на холме поднять антенну хотя бы на 10 м, то в "яме" необходимо поднять нам 55 м, чтобы была прямая видимость и зона Френеля не полностью цеплялась. А если прикинуть на сколько "зубчатая трасса" попалась, то просто надо провести эксперимент - других вариантов не вижу. Кроме как применить принцип ретраслятора. Кто еще что предложит??? Edited March 21, 2013 by sbyshek Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted March 21, 2013 Так конечно, у офсеток угол работы намного больше джириуса, угу, только как тогда понять, почему джидиус соберает мусор с более чем 180 град сектора??? У меня не собирает, даже антенны в 5ггц на той же крыше ловит на уровне -85. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
endryww Posted March 21, 2013 Согласно представленной картинке с таким рельефом верить данной картинке нестоит, мачты ставить однозначно надо и методом "попробуем", мне проще чем ТС , \ обоудования валом\ - с одной стороны бы поставил антенабокс19, с другой поигрался бы офсетом, если линк есть -зацеписся!!, максимально настроить офсет, потом перейти в другой край и там играться Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
leshka22r Posted March 21, 2013 (edited) Здравствуйте, из-за ограничений в день не мог писать. Сегодня лазили-ездили(смотрели по холмам) в итоге. По рельефу всё плохо(гугл мапс), по биноклю прямая видимость есть, чему мы обрадовались ;) Мост хотим строить так, a b c d, между a b - 5км (город) , c d - 14 km (холмы высоковольтные линии), от точки a до точки d надо 100mbs ( с последующим расширением до 200mbs. ) Город зашумлен сильно. + где будем ставить уже натыкано точек. Деньгами сорить не хотим, но если толковое оборудование и даст нам последующее расширение с минимальными затратами то будет хорошо. Я смотрю в сторону жириус + mt 5G (диаграмма красивая ) но если ( 2.4 то какое оборудования ? ) я так понимаю жириусов нету на 2.4? И вернемся ещё к Wi-Fi Мост Rocket M2 Dish-24? 2.4G 5G у кого ещё есть опыт, тоже дайте ответы на мою задачу.. так как многие пишут хорошие точки хорошая пропускная способность. Edited March 21, 2013 by leshka22r Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
endryww Posted March 21, 2013 По рельефу всё плохо(гугл мапс), по биноклю прямая видимость есть, чему мы обрадовались ;) И вернемся ещё к Wi-Fi Мост Rocket M2 Dish-24? 2.4G 5G у кого ещё есть опыт, тоже дайте ответы на мою задачу.. так как многие пишут хорошие точки хорошая пропускная способность сами спрашиваете-сами отвечаете?,. прямой видимости для таких расстояний 2,4 мало, в зону Фрейнеля не войдете, значит неполучите желаемого Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
endryww Posted March 21, 2013 думаете расширятся до 200, и тут же переспрашиваете за рокетм2, сначала возьмите хотябы свою соточку, если на бордах сгигпортами и с хорошими сигналами да и на полосе 60, неплохие результаты можно и сразу добиться,и непонадобиться тратится и менять оборудование- но эт как повезет Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted March 21, 2013 И вернемся ещё к Wi-Fi Мост Rocket M2 Dish-24? 2.4G 5G у кого ещё есть опыт, тоже дайте ответы на мою задачу.. так как многие пишут хорошие точки хорошая пропускная способность. Кто так пишет просто с микротиком и нормальными антеннами не работали=) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
leshka22r Posted March 21, 2013 (edited) И вернемся ещё к Wi-Fi Мост Rocket M2 Dish-24? 2.4G 5G у кого ещё есть опыт, тоже дайте ответы на мою задачу.. так как многие пишут хорошие точки хорошая пропускная способность. Кто так пишет просто с микротиком и нормальными антеннами не работали=) Мне понравилось решения 5G на жириус + mt, а на 2.4 какие варианты ? 100mbps загнул, вернусь на прежнею точку до 80 mbps 14km расстояния. Ув endryww - да читал расстояния зоны составляет около 20 метров, и это в центре элипса, почему я не могу в нее войти ? мачты поставим метров по 10 Сории ещё ограничения топики экономлю И если я не ошибаюсь, чем мощнее передатчик тем меньше зона. endryww У нас на точке a, высота 30 метров, а на точке b 10 метров, нельзя на точке b чуть антенну приподнять ? мы то смотрим на бугор а не равнина. Общая разница в высоте 240 на 80 по релефу Если бы всё просто было с высотой я бы тут не импровизировал чесно, но 15 метров мачта там где будет точка очень высоко я даже не могу представить 10 метров ;) наклон в верх антены даст результат ? Edited March 21, 2013 by leshka22r Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
endryww Posted March 21, 2013 уважаемый Вы читать умеете? прямой видимости для таких расстояний 2,4 мало, в зону Фрейнеля не войдете, значит неполучите желаемого Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
