размещение ткд на длинном доме

привет всем. дом вобщемто не длинный, просто есть задача поставить одну ткд. 6 подьездов, 130 метров длина дома.

получается грубо говоря 70 метров витухи в каждую сторону, 20 метров вниз (9 этажей) по подьезду 5-10м и по квартире до 20 метров. получается самая длинная линия 120м. практика показывает что меньше 130 метров чтоб линк не поднялся случай крайне редкий. коммутаторы DES-1228ME, кабель netlan, toplan, proconnect исключительно внутри помещения. на редкие случаи готовы менять абонам сетевухи на 520тх. стоит связываться?

Share this post


Link to post
Share on other sites

ну я про то что есть большой опыт монтажа таких линий, но мало опыта обслуживания

Share this post


Link to post
Share on other sites

Дешевле будет поставить еще по ящику в угловых и протянуть туда оптику + питание. Чем прокладывать по 20 кабелей в пучке=)

Share this post


Link to post
Share on other sites

тоесть предпочтение к двум чиста исходя из стоимости кабеля?

Share this post


Link to post
Share on other sites

По наблюдениям за нашими монтажниками - не стоит. Это по картам получается красиво. На практике существуют еще заводы, кабель в квартире и прочее, превышение сотни легко достигается, если тянуть кабель в соседний подъезд.



А касательно превышения 100м - это еще тот спорт, который сильно осложняется тьмой абонентских роутеров, сетевухах в ноутбуках и т.п.



И последнее, но не менее важное - представьте пучки по 20 проводов от каждого подъезда. Да председатель скорее шляпу съест чем такое позволит.





Edited by passer

Share this post


Link to post
Share on other sites

ничего страшного не будет в такой длине. тем более все "внутрянка". для удобства подключения можно и многопарку по чердаку в каждый подъезд кинуть, но по цене пучек обычной витухи выходит намного дешевле, да и нужно коэффициент проникновения по этому дому учитывать. Но если есть возможность поставить еще один ящик - сделайте, монтажники поблагодарят потом))

Share this post


Link to post
Share on other sites

Дешевле будет поставить еще по ящику в угловых и протянуть туда оптику + питание. Чем прокладывать по 20 кабелей в пучке=)



Идеальный вариант подвал и чердак.

Share this post


Link to post
Share on other sites

На 6-типодъездной 9-тиэтажке однозначно два ящика во 2-м и 5-м подъездах.

На 5-ти этажке, с ящиком на 5-м этаже 3-го подъезда уже проблемы наблюдаются у жителей последнего подъезда на первом этаже.

Если хочется маниакально сэкономить - соеденить свичи в них витухой.

Но лучше оптикой.

Share this post


Link to post
Share on other sites

good practice - 2 ящика. на три-четрые подъезда еще можно один. а вот на больше - перебор.

Share this post


Link to post
Share on other sites

хотя сколько не плати монтажникам, всё равно порно делают, бывает даже прикладывают больше усилий чтобы кинуть кабель по внешке, лишьбы не тянуть по щиткам...

Share this post


Link to post
Share on other sites

После запуска ipTV выкинули всю медь между шкафами и заменили на оптику... работы было на пол года. Подумайте, оно вам надо, два раза работу переделывать?

Edited by secandr

Share this post


Link to post
Share on other sites

да по поводу оптики между ткд спора нет, исключительно оптика. витушными патчкордами гиагабитными тока соединение коммутаторов в ткд, ито ща рассматривается не последовательное соединение коммутаторов в ящике (2-3 по 24 порта), а непосредественно на каждый по волокну с узла, хотя мне кажется это уже слишком)))

ибп ставиться не будут, тока на транзитных свичах, в случае если с волокнами будет касяк, ну как обычно)))

Share this post


Link to post
Share on other sites

непосредественно на каждый по волокну с узла

так собственно и надо делать.

Share this post


Link to post
Share on other sites

good practice - по 2 ящика на каждый подъезд.

Между ящищиками своё 220 от общего ИБП и 6й категории связь свитчей.

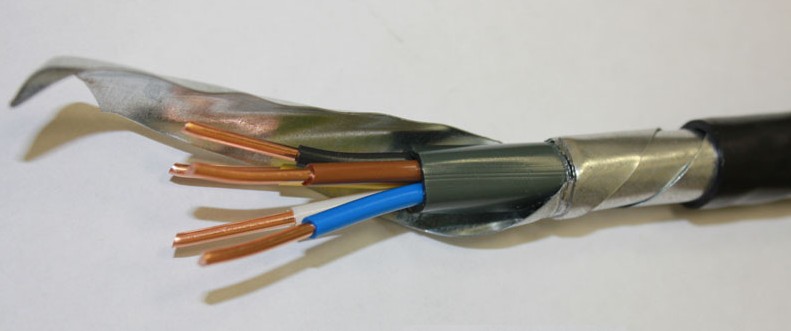

Только тянуть надо электрику кабелем ВБбШв, что бы никого током не убило и не заставили убрать в случае проблем с электриками и пожарниками:






Не так дорого он и стоит.

Share this post


Link to post
Share on other sites

по волокну на коммутло... заставило задуматься, это оптику придётся купить пожирнее....

а чето кабель это силовой суровый слишком.... тут у нас витухой тянут)))

ВВГнг в гофре уже никак не эксплуатабелен??))) если вся электрическая сеть в доме сделана исключитально на АВГ, а тут такое добро...
