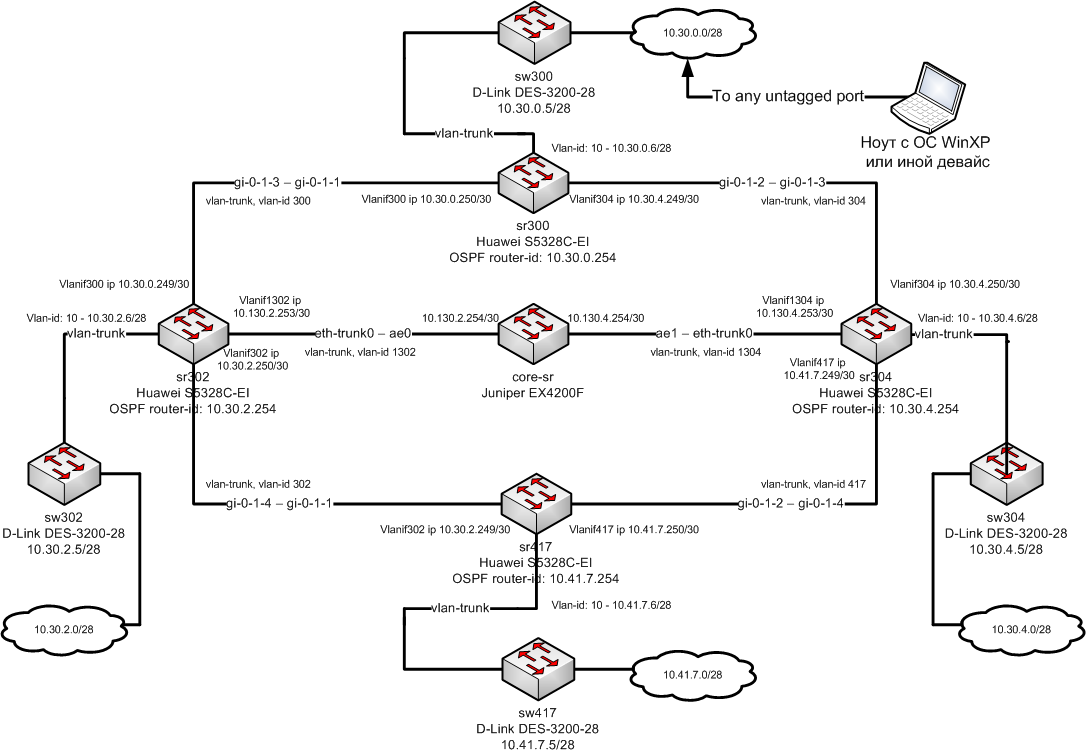

smart85 Posted February 4, 2013 (edited) Коллеги, доброго времени суток! Имеется СПД, топология кольцо, 2 аплинка в сторону ядра. Ядро - Juniper EX4200F, distribution - Huawei Quidway S5328C-EI, access - D-Link DES-3200-28. Для наглядности прилагаю схему, топология аналогичная боевой, только distribution узлов в кольце меньше, но суть не меняется. Суть проблемы: при включении сетевого устройства в любой untagged порт с PVID: 1 на акцессовом коммутаторе в distribution кольце происходит L2 петля, трафик с акцессового порта попадает в кольцо, и растет по экспоненте, пока не кладет всю сеть. Стал копать дальше и выяснил, что если на акцессе прописать на trunk порту в сторону S5328С-EI PVID: 1 - forbidden, то такого не происходит. Но это странно, так как порт в который включен акцесс работает в режиме trunk: <sr0.pop302>display current-configuration interface GigabitEthernet 0/0/23 # interface GigabitEthernet0/0/23 port link-type trunk port trunk allow-pass vlan 10 undo ntdp enable undo ndp enable bpdu enable # return Далее был собран стенд, проблема повторилась. При этом было установленно, что если воткнуть любую железку в trunk порт S5328C-EI, то трафик попадает в default vlan и кольцуется. Коллеги, скажите, это нормальная работа коммутатора, когда default vlan бегает в транке с четко указанными PVID? Как это можно пофиксить? Как вариант попробовал настроить native vlan на trunk порту S5328C-EI, но это привело к пропаданию связи с access-коммутатором (WTF!?!!!) хотя настройки порта были сменены с: <sr0.pop302>display current-configuration interface GigabitEthernet 0/0/23 # interface GigabitEthernet0/0/23 port link-type trunk port trunk allow-pass vlan 10 undo ntdp enable undo ndp enable bpdu enable # return на: <sr0.pop302>display current-configuration interface GigabitEthernet 0/0/23 # interface GigabitEthernet0/0/23 port link-type trunk port trunk allow-pass vlan 10 port trunk pvid vlan 10 undo ntdp enable undo ndp enable bpdu enable # return UPD: До ядра данный трафик приходит, на на ae0 и ae1 дропается, т.к. vlan members на интерфейсах - Vlan1302 и Vlan1304 соответственно. После undo команды все поднялось обратно. Edited February 4, 2013 by mse.rus77 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
unclebanz Posted February 4, 2013 mse.rus77 На D-link 3627 точно нужно добавлять vlan'ы в forbidden - иначе влан проходит(. По huawei не подскажу, вроде все верно. А на access-длинках managment-vlan 10ый? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ARtisT Posted February 5, 2013 В сети, с которой мне приходится работать, на всех quidway-ях от 23 до 93 на всех интерфейсах всех типов первый вилан принудительно отменён. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
smart85 Posted February 5, 2013 mse.rus77 На D-link 3627 точно нужно добавлять vlan'ы в forbidden - иначе влан проходит(. По huawei не подскажу, вроде все верно. А на access-длинках managment-vlan 10ый? Да, на D-Link management vlan-id 10 В сети, с которой мне приходится работать, на всех quidway-ях от 23 до 93 на всех интерфейсах всех типов первый вилан принудительно отменён. У меня на девайсах: <sr0.pop300>display version Huawei Versatile Routing Platform Software VRP ® software, Version 5.70 (S5300 V100R005C01SPC100) Copyright © 2000-2011 HUAWEI TECH CO., LTD Quidway S5328C-EI Routing Switch uptime is 3 weeks, 0 day, 11 hours, 26 minutes EFGE 0(Master) : uptime is 3 weeks, 0 day, 11 hours, 25 minutes 256M bytes DDR Memory 32M bytes FLASH Pcb Version : VER B Basic BOOTROM Version : 107 Compiled at Jan 18 2011, 22:52:53 CPLD Version : 74 Software Version : VRP ® Software, Version 5.70 (S5300 V100R005C01SPC100) FORECARD information Pcb Version : CX22E4GF VER A FPGA Version : 1 HINDCARD information Pcb Version : CX22ETPB VER C FANCARD information Pcb Version : FAN VER B PWRCARD I information Pcb Version : PWR VER A Какая версия VRP у Вас? У меня точно 1 vlan пробегает по кольцу, так как я вижу МАС-адрес ноута включенного в untagged порт D-Link`а с PVID: 1 на всех коммутаторах кольца, PVID на Huawei тоже = 1. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ARtisT Posted February 5, 2013 Какая версия VRP у Вас? Такая же. В чём проблема сделать "undo port trunk allow-pass vlan 1" на всех гигабитах? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
smart85 Posted February 5, 2013 Какая версия VRP у Вас? Такая же. В чём проблема сделать "undo port trunk allow-pass vlan 1" на всех гигабитах? Сейчас попробую на стенде. Просто в документации сказанно, и в тырнете пишут, что by default все теги на транках запрещены, пока не указанно обратное: port trunk allow-pass vlan XXX,YYY,ZZZ Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ARtisT Posted February 5, 2013 by default все теги на транках запрещены Другое дело, понимается ли vlan 1 как тегированный трафик. Какой протокол работает на кольце? MSTP, RRPP? Вилан 1 добавлен в какой-нибудь инстанс? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dazgluk Posted February 5, 2013 Тут недавно всплывала тема про то, что хуавей пропускает VLANID 1, даже если он не разрешен в транке, речь вроде шла про S9300, но возможно S5300 тоже этому подвержен Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
smart85 Posted February 5, 2013 by default все теги на транках запрещены Другое дело, понимается ли vlan 1 как тегированный трафик. Какой протокол работает на кольце? MSTP, RRPP? Вилан 1 добавлен в какой-нибудь инстанс? Кольцо на L3 построено, OSPF маршрутизация, все коммутаторы между собой соеденены разными vlan-id c /30 IP адрессацией. По логике, vlan-id 1 - это не тегированный трафик. Первого вилана нигде не задействованно, L3 ифейс убит: undo interface Vlanif 1 Тут недавно всплывала тема про то, что хуавей пропускает VLANID 1, даже если он не разрешен в транке, речь вроде шла про S9300, но возможно S5300 тоже этому подвержен По каким кейвортам можно найти данную тему, не запомнили ли случайно? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dazgluk Posted February 5, 2013 by default все теги на транках запрещены Другое дело, понимается ли vlan 1 как тегированный трафик. Какой протокол работает на кольце? MSTP, RRPP? Вилан 1 добавлен в какой-нибудь инстанс? Кольцо на L3 построено, OSPF маршрутизация, все коммутаторы между собой соеденены разными vlan-id c /30 IP адрессацией. По логике, vlan-id 1 - это не тегированный трафик. Первого вилана нигде не задействованно, L3 ифейс убит: undo interface Vlanif 1 Тут недавно всплывала тема про то, что хуавей пропускает VLANID 1, даже если он не разрешен в транке, речь вроде шла про S9300, но возможно S5300 тоже этому подвержен По каким кейвортам можно найти данную тему, не запомнили ли случайно? http://forum.nag.ru/forum/index.php?showtopic=55384&st=140 Сообщение 157 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
smart85 Posted February 5, 2013 by default все теги на транках запрещены Другое дело, понимается ли vlan 1 как тегированный трафик. Какой протокол работает на кольце? MSTP, RRPP? Вилан 1 добавлен в какой-нибудь инстанс? Кольцо на L3 построено, OSPF маршрутизация, все коммутаторы между собой соеденены разными vlan-id c /30 IP адрессацией. По логике, vlan-id 1 - это не тегированный трафик. Первого вилана нигде не задействованно, L3 ифейс убит: undo interface Vlanif 1 Тут недавно всплывала тема про то, что хуавей пропускает VLANID 1, даже если он не разрешен в транке, речь вроде шла про S9300, но возможно S5300 тоже этому подвержен По каким кейвортам можно найти данную тему, не запомнили ли случайно? http://forum.nag.ru/forum/index.php?showtopic=55384&st=140 Сообщение 157 Спасибо! Проблема аналогичная. OFF-TOP: зашел в комнату со стендом, потекла кровля, весь стенд в воде), хорошо, что обесточен был. Сушу сухари)) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
smart85 Posted February 5, 2013 Уважаемые коллеги, благодарю за внимание к моей проблеме. Решение найдено: undo port trunk allow-pass vlan 1 Всем большое спасибо! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
