Антивандальный ящик 19U своими руками.

Приветствую всех с руками из плеч, ну и из других частей тела.



Решил отписать про свой опыт производства анти-вандальных ящиков.

За несколько лет сделал порядка 800 ящиков различных модификаций. От пеналов, до распашных.



Когда я начинал у меня была только болгарка и сварочный полуавтомат. Я покупал на металлобазе листы 2500х1250 и кроил их уже болгаркой, стараясь максимально удешевить себестоимость ящика. Позже, когда объемы производства начали расти, я стал заказывать металл уже распущенный на отдельные части.



Покажу и расскажу от и до, чтобы при желании могли пройти по моим стопам и сделать себе сами.

На примере самого популярного ящика в провайдерских сетях Е-29 (высота и глубина по 500мм, ширина 625мм)



Итак.



Стоимость изделий из металла различной толщины также будет отличаться. Качество и стойкость, разумеется, так же. Есть металл горячекатанный, а есть холоднокатанный. Первый более гибкий, второй более крепкий. Вся экономика будет расписана после. Сейчас конструкторская часть.



Заказываем лист металла с раскройкой на отдельные части. По-максимуму я не рублю листы, т.к. можно потом и болгаркой отрезать, да и экономия получается небольшая. В данном случае рубим лист на две части. Серый цветом это основная часть корпуса ящика, а зеленым боковинки.






На крышку, как вы видите металла не остается. На крышку придется рубить из другого листа.

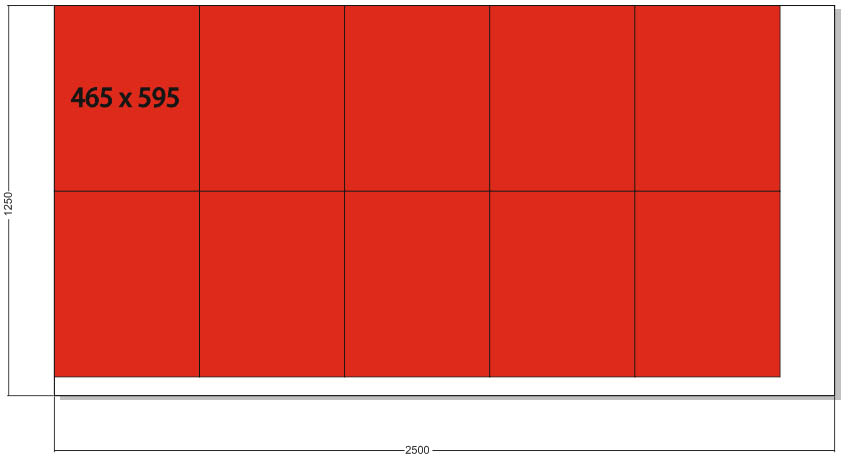

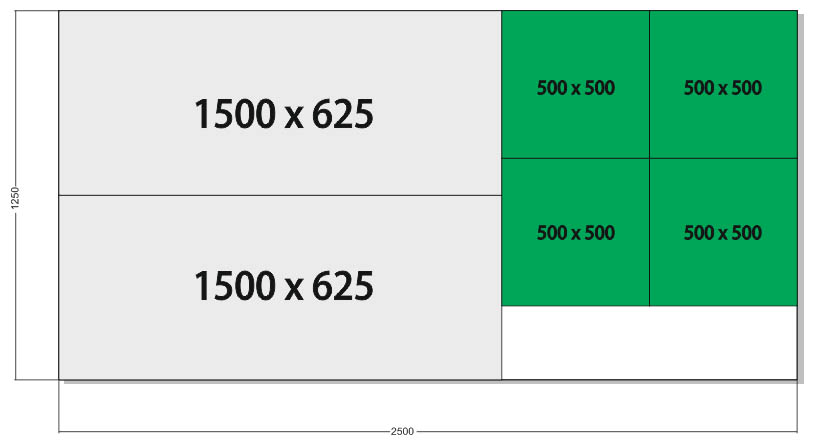

Раскрой следующий:






Тут очень важно выдержать размер 465мм и по-этому тут я рублю лист на гильотине на 5 равных полос. Длина 595мм режется болгаркой.

Как видете, лучше сразу делать 10 ящиков, чтобы свести к минимуму остатки металла.



Есть один маленький нюанс.

Листы металла никогда не бывают в размер. Они как правило больше на 1-2 сантиметра. Для крышек это не так важно, там мы вырубаем металл в размер, а вот когда рубим первый лист на боковинки, то у нас не получится размер под ноль. Обычно лист имеет размеры 2520х1270 и если серую часть листа (на рисунке 1) потом резать пополам, то получим ящик с шириной проема не 625мм, а 635мм. Это не так вобщем то и важно, по длине крышки у нас есть запас, но когда скажем идет серия в 50 ящиков, то лучше не экспериментировать а делать в ноль по шаблону.



Дополнительно на каждый ящик нам потребуется профильная труба 40х25 длиной 500+500+575+575=2150 для рамы и 440+500+500 для армирования двери. Итого 3590мм или 3 метра 60 см. На 10 ящиков получается 36 метров профиля.



А также металлическая полоса шириной 1 см (толщину не помню) по 170 см на ящик. На 10 ящиков надо 17 метров полосы.

Для удешевления конструкции можно использовать обрезки металла и распускать его на полосы.

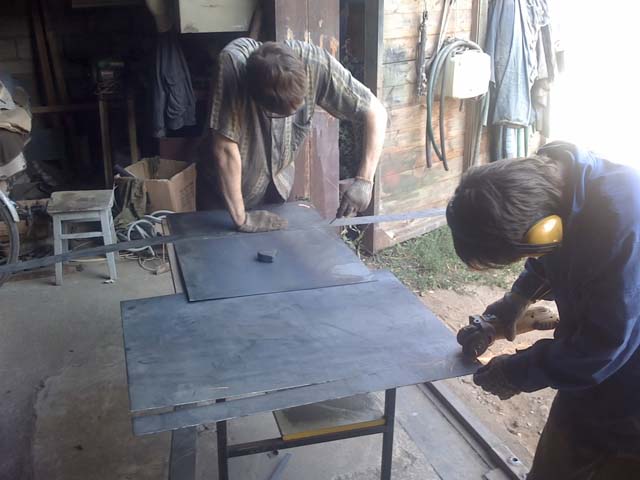

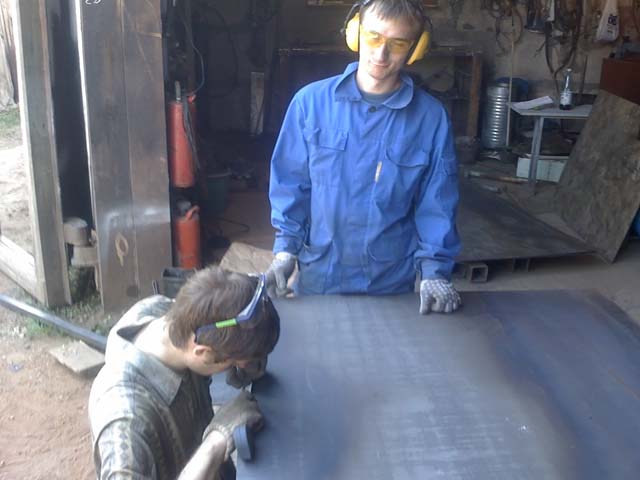

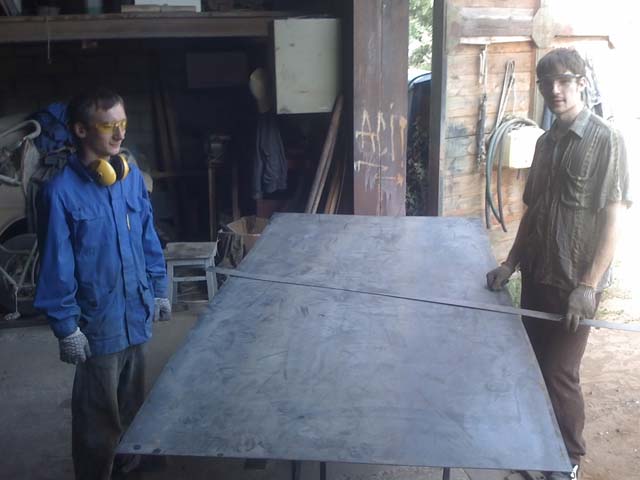

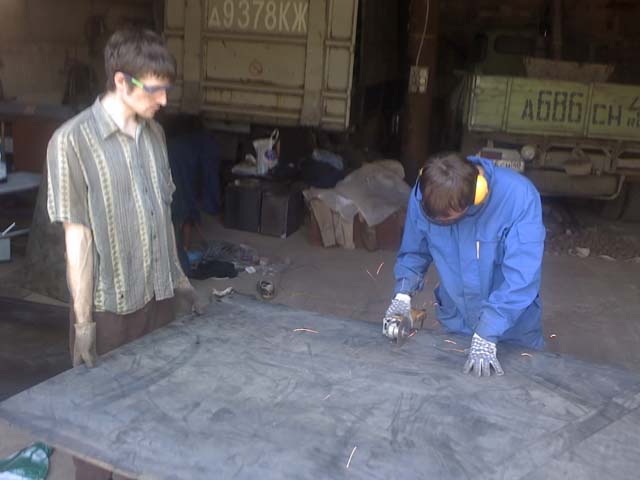

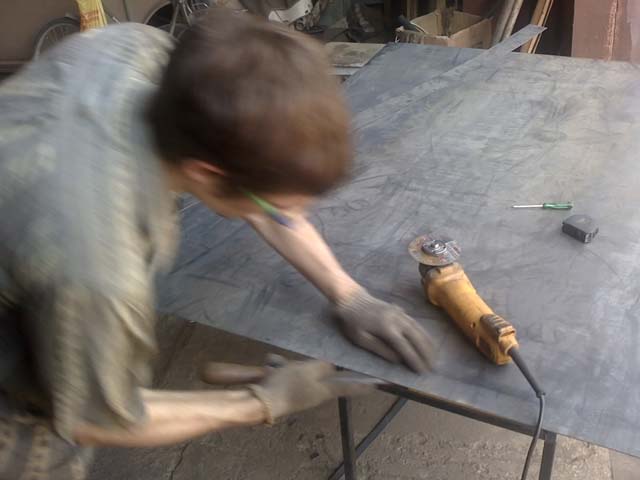

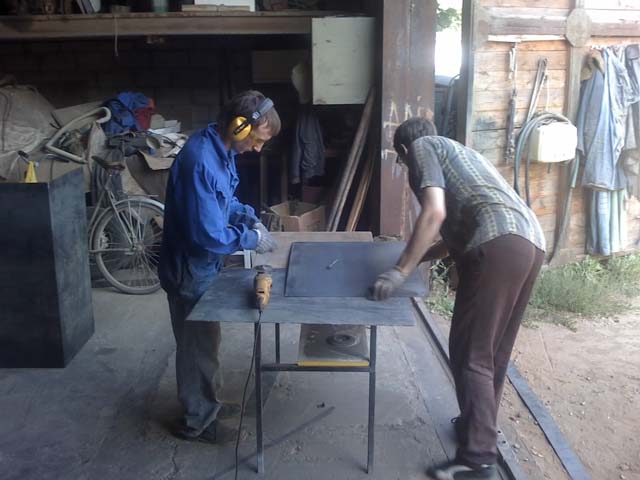

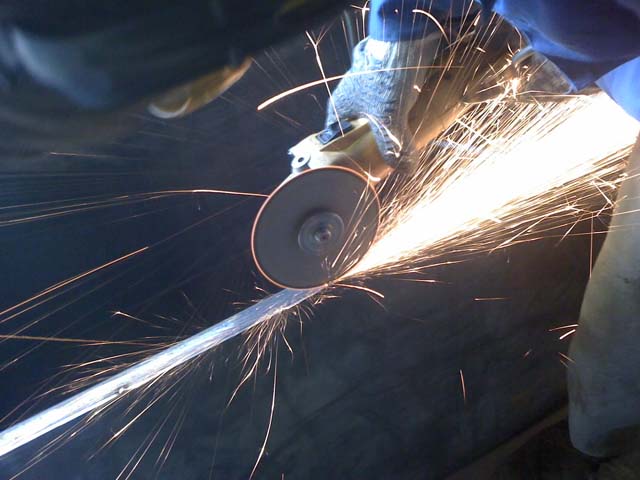

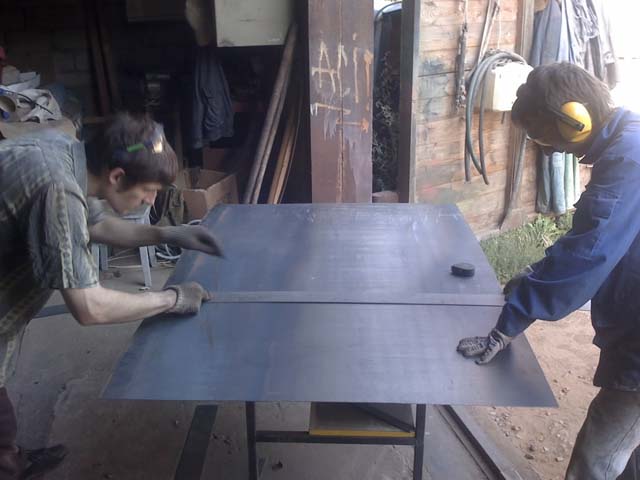

Ну что, начинаем распускать болгаркой привезенные части металла. На фотографиях делали другой ящик, но суть та же.






После распила обязательно пройтись по краю рашпилем, иначе можно сильно порезаться.

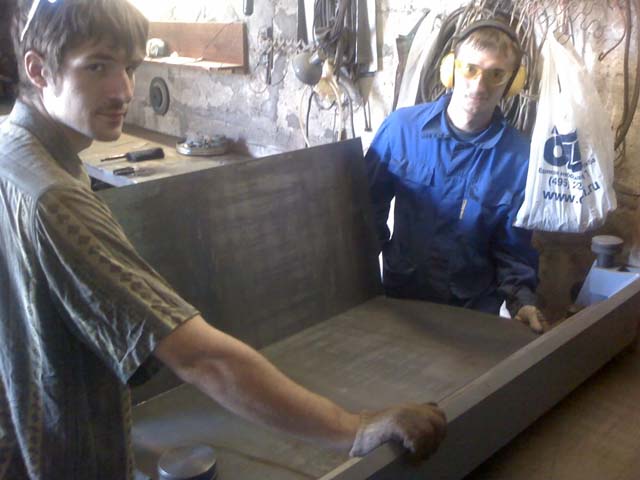

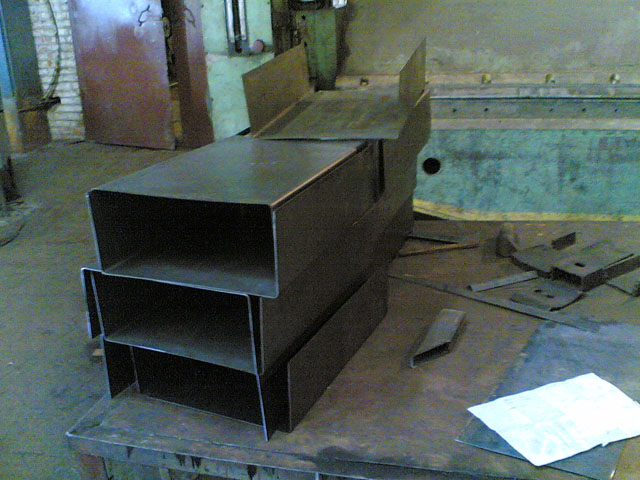

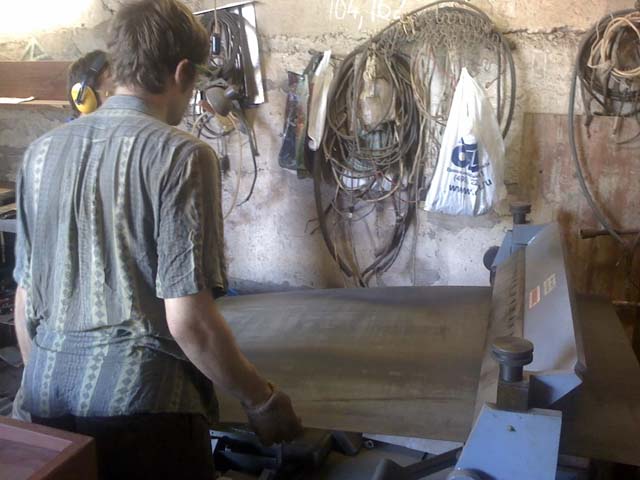

Берем ту часть листа, которая у нас серым цветом. с каждой стороны отмечаем по 500мм и сгибаем под 90 градусов.

Без листогиба можно согнуть следующим методом. По месту гиба пройтись болгаркой, а потом выгнуть рукам\ногами и

после этого прихватить в том месте немного сваркой, чтобы усилить угол.



16-08-07_1704.jpg16-08-07_1705.jpg16-08-07_1708.jpg16-08-07_1711.jpg16-08-07_1712.jpg

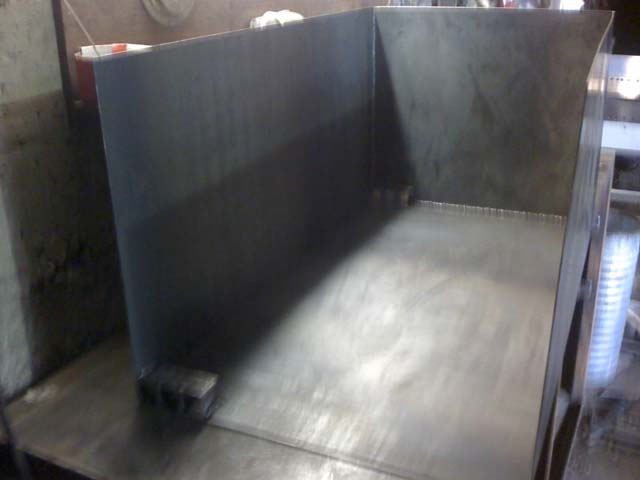

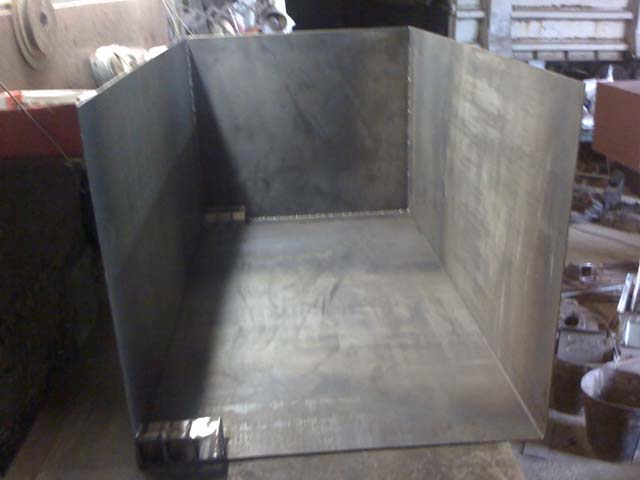

Вырезаем боковинки ящика (на схеме зеленые) и привариваем их к согнутой части ящика.

Напомню, на фотографиях ящик другой на 25 юнитов.



16-08-07_1718.jpg16-08-07_1721.jpg16-08-07_1814.jpg16-08-07_1816.jpg16-08-07_1821.jpg

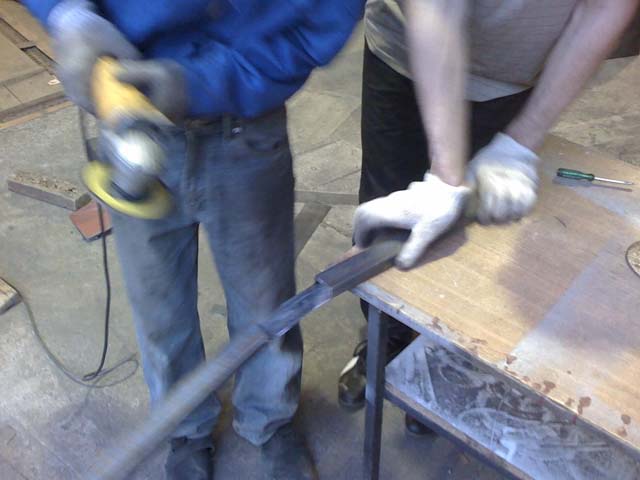

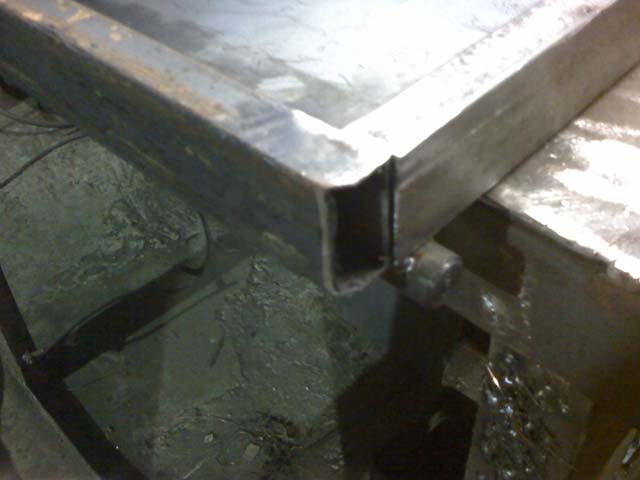

После начинаем готовить каркас рамы для дверцы. Вырезаем профильную трубу и на прихватки (потом надо будет отрезать) цепляем ее к корпусу ящика. Профиль между собой с лицевой стороны варим наглухо. После срезаем прихватки и достаем раму.



16-08-07_1839.jpg16-08-07_1856.jpg16-08-07_1857.jpg16-08-07_1859.jpg16-08-07_1912.jpg

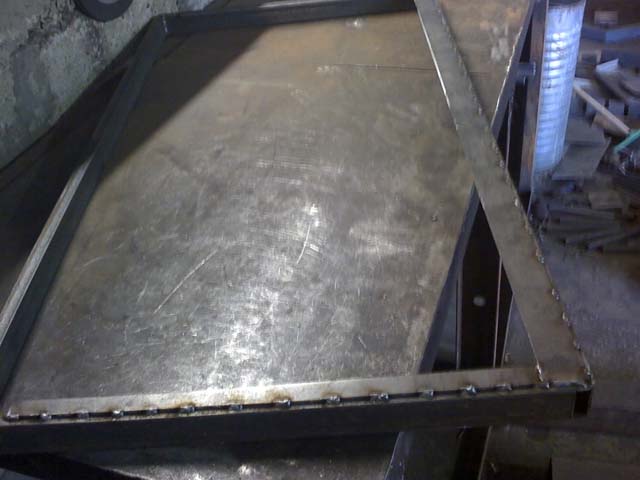

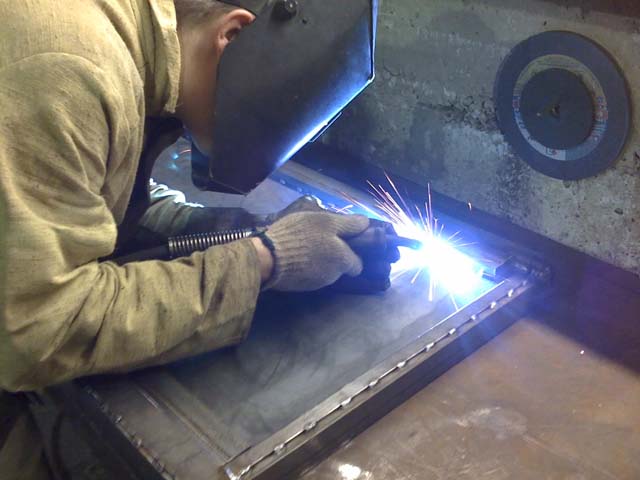

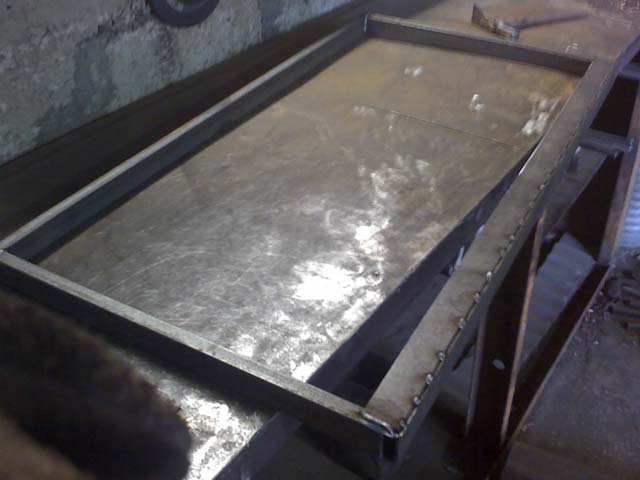

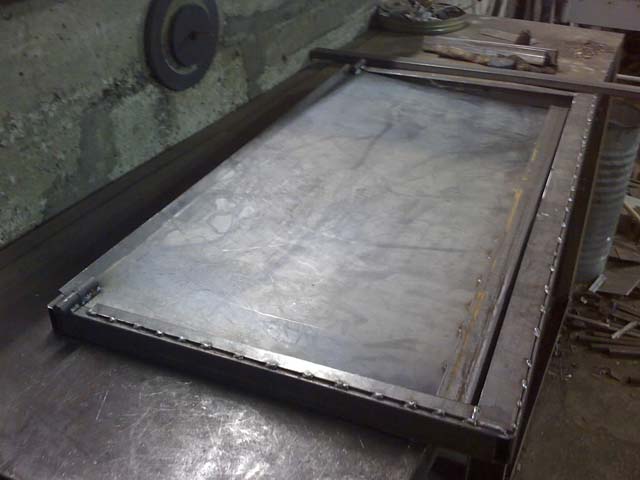

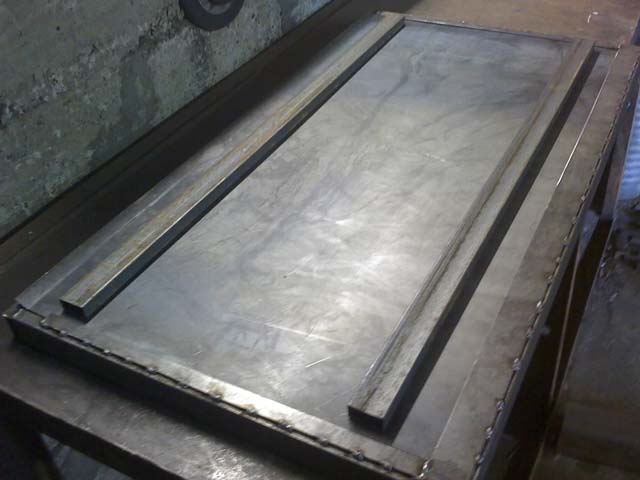

Начинаем обваривать раму с внутренней стороны металлической полосой, на которую будет опираться дверь ящика. Полоса должна быть с трех сторон. Там, где будет замок от края до края, а там где будут петли оставить свободное место длиной 3 см. После берем заготовку от дверцы и отрезаем ее по длине проема ящика. ЧТобы дверца не гуляла по проему я обычно ее прихватываю к металлическим полосам. Так будет легче приваривать шарниры. После того, как зафиксировали дверь, начинаем приваривать к ней ребра жесткости. Там где будет замок делаем вырез.

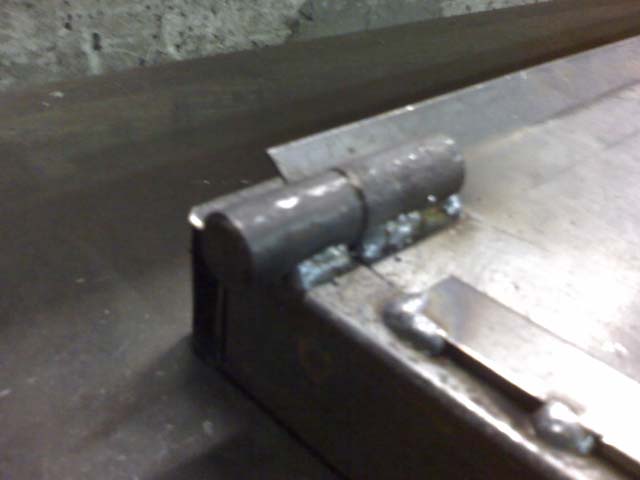

Для экономии денег можно вместо профиля использовать уголок. Дальше начинаем приваривать к двери петли. Точно не скажу сейчас на каком расстоянии я их подвариваю, как то все на глаз приходится, но сначала у меня не шибко хорошо получалось. Несколько раз переваривал. Так что сразу наглухо не варите, лучше прихватите, попробуйте открыть дверь в раме и если все гут, то зафиксируйте наглухо.



16-08-07_2115.jpg16-08-07_2118.jpg16-08-07_2120.jpg16-08-07_2121.jpg16-08-07_2131.jpg

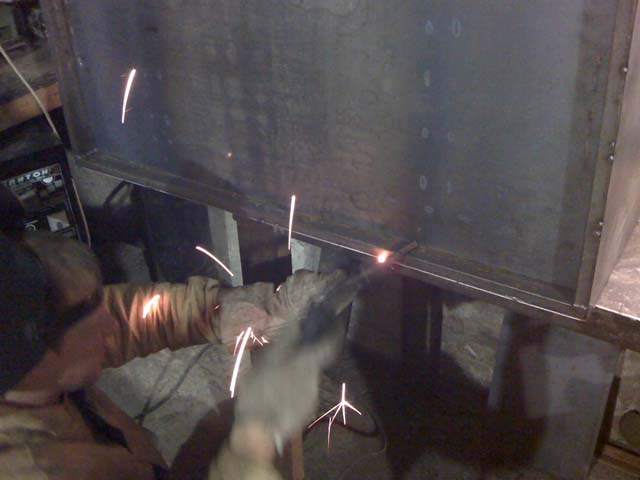

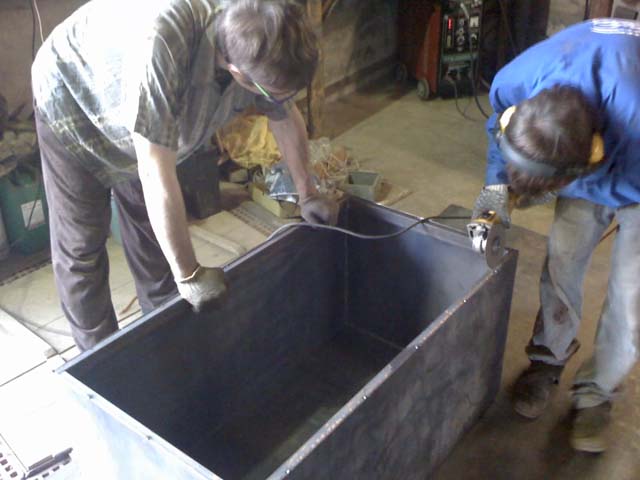

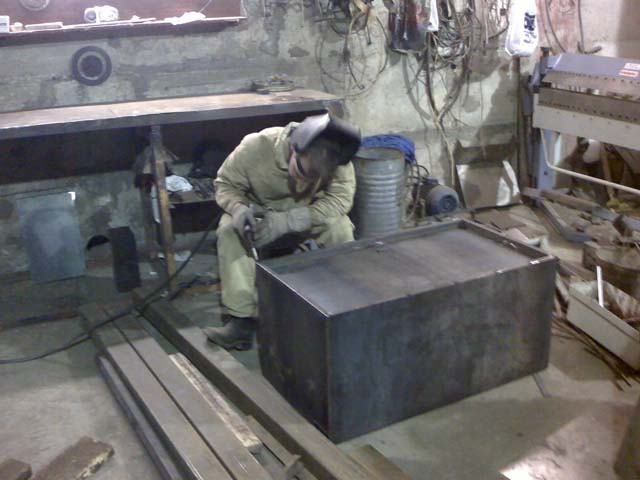

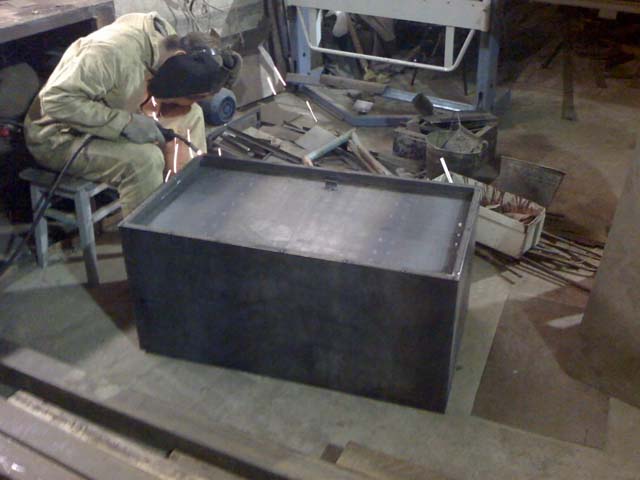

После того, как рама готова вставляем ее в ящик и наглухо провариваем по периметру.



16-08-07_2142.jpg16-08-07_2146.jpg16-08-07_2149.jpg16-08-07_2152.jpg16-08-07_2154.jpg

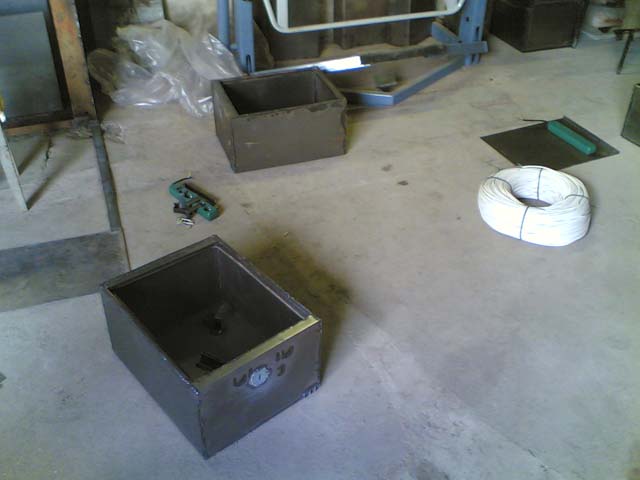

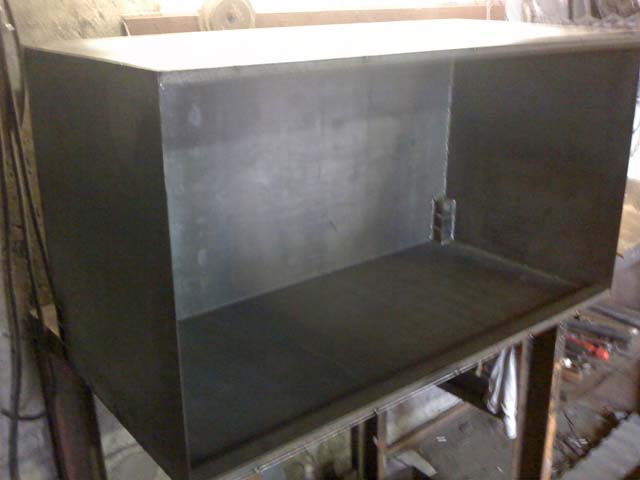

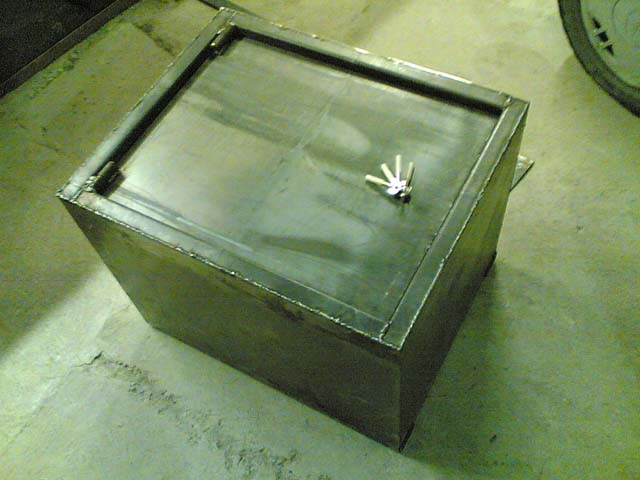

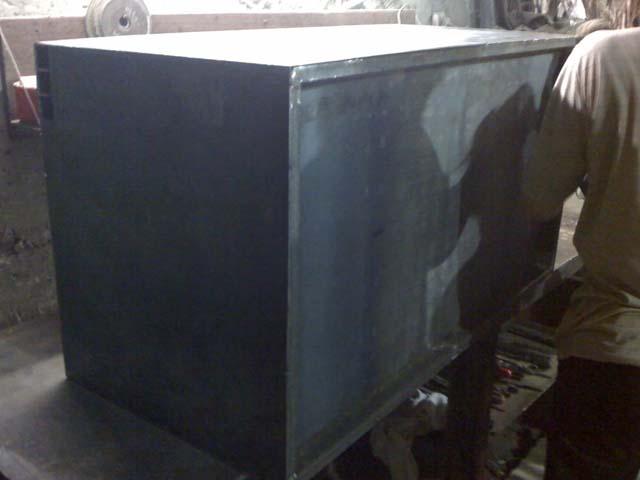

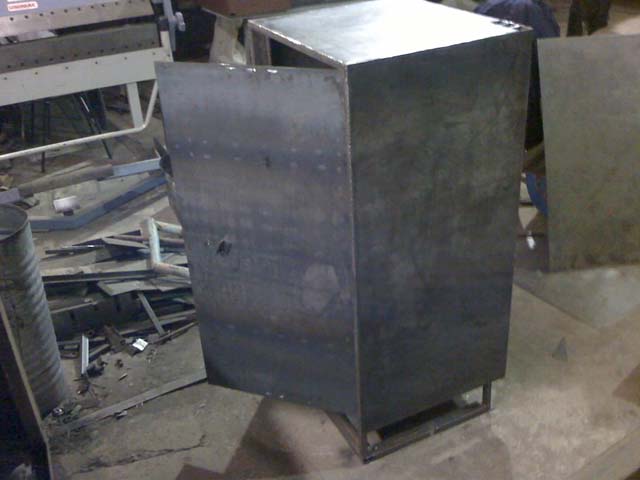

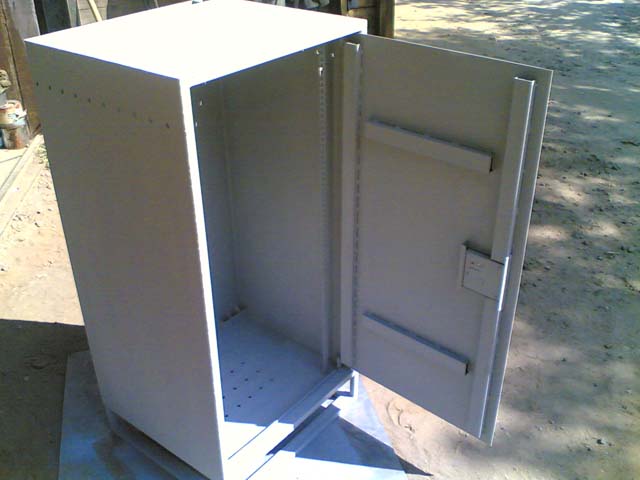

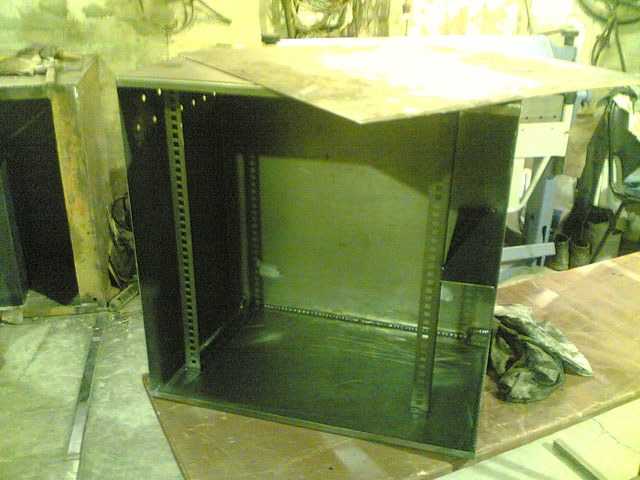

Ну вот в итоге получается такая коробка. Врезаем в нее замок и всякие ништяки, как то крепеж под оборудование, под запас кабеля, под вентиляцию и т.д. полочки там всякие и ножки. По желанию обклеиваем теплоизолом и пенопластом, если требуется сделать из него термобокс. Кстати, всю автоматику под отопитель рекомендую размещать в корпусе из под кроса и крепить в ящике болтами. А то смотрю некоторые увлекаются и крепят наглухо. Зачем? Обслуживать потом не удобно.






Вот вроде и все.

Финансовую сторону производства покажу попозже, надо найти старые файлы. Считал все затраты в таблице. Думаю будет интересно.



Если кого-то интересуют раскрой по другим ящикам, пишите. Прикреплю к теме.

Edited by Bachaa

Share this post


Link to post
Share on other sites

очень интересно!

пишите и по другим ящикам!



сколько в день таких ящиков команда из 2-х человек в гараже сможет изготовить?

Share this post


Link to post
Share on other sites

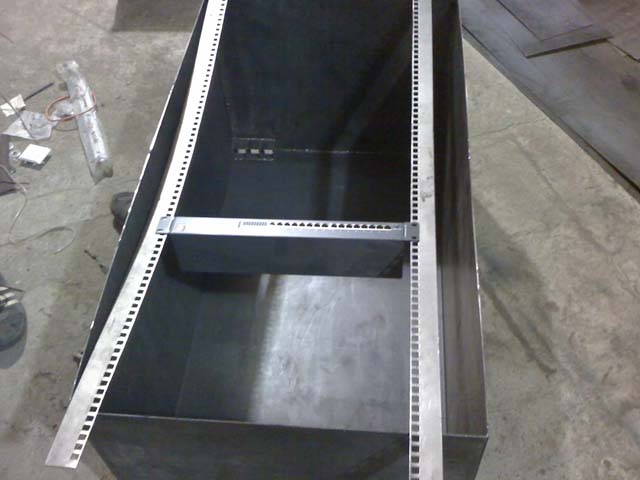

А где вы взяли пластинку с квадратными отверстиями для крепления оборудования?

Share this post


Link to post
Share on other sites

А где вы взяли пластинку с квадратными отверстиями для крепления оборудования?



Заказал партию листов на координатно-пробивном прессе. Там как раз одна из максимальных головок есть в размер 10х10 мм.

Потом распустил на полосы на гильотине и согнул на листогибе.

Edited by Bachaa

Share this post


Link to post
Share on other sites

очень интересно!

пишите и по другим ящикам!



сколько в день таких ящиков команда из 2-х человек в гараже сможет изготовить?



Хорошо, сделаю и по другим ящикам схемы :)



Если не делать конвейр, то много не сделаешь. В любом случае нужно много оборудования. На фотографиях показано единичное изготовление ящика, а на самом деле когда делали партии, то делали сперва кучи рам с дверями и замками, а потом только гнули корпуса и варили ящики. Причем рамы делались строго по размеру, профиль пилился на ленточном станке, все варилось в кондукторах и т.д.



Но если бы на спор, то думаю штук 5 Е-29 я бы сделал летом с одним помощником. Но не больше :) Загнуться можно.

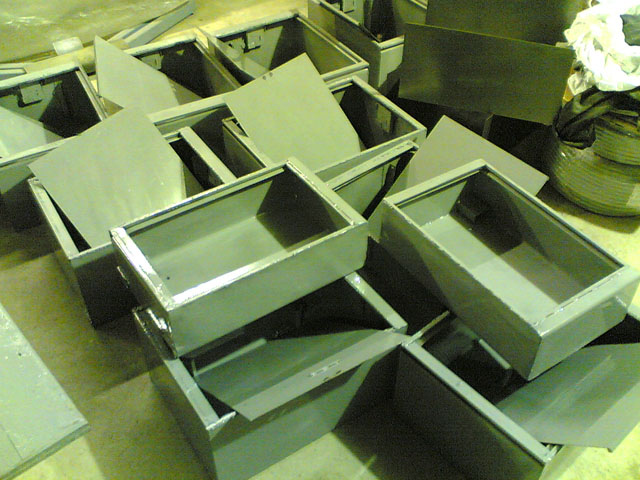

А когда есть подготовленные дверцы с рамами, то по 20 штук выскакивает - красить не успеваешь!

Share this post


Link to post
Share on other sites

Отличный фотоотчет! Вы как всегда жжоте! Задумался тоже ящики самостоятельно клепать. По подвесной арматуре такие мысли уже давно :)

Share this post


Link to post
Share on other sites

Мы раньше тоже сами делали.

Таперь отдали на производство.

Ибо из-за 10 тыщ в месяц сэкономленных я свое здоровье портить не собираюсь :)

А так да, хорошо, что у нас есть еще люди с руками. Не только манагеры.



И это, по поводу аматуры, если речь идет о той, что на опоры, то основная проблема в окраске или оцинковке.

В итоге получается готовые покупать дешевле.

Share this post


Link to post
Share on other sites

...Когда я начинал у меня была только болгарка и сварочный полуавтомат. Я покупал на металлобазе листы 2500х1250 и кроил их уже болгаркой...



Мужик!



А сейчас какие планы? Куда двигается производство?

Share this post


Link to post
Share on other sites
И это, по поводу аматуры, если речь идет о той, что на опоры, то основная проблема в окраске или оцинковке.

В итоге получается готовые покупать дешевле.

ну тут даже вопрос скорее не цены, а того, что наговские например кронштейны настолько массивные, что на них впору проштрафившихся чиновников вешать - выдержат. Нам это излишне, как бы.

Share this post


Link to post
Share on other sites

D^2, м..., прикольно...

Share this post


Link to post
Share on other sites

А сейчас какие планы? Куда двигается производство?



Всякий бизнес растет ровно до такой точки, когда в него или нужно вложить еще денег или забросить. Я некогда предложил коллегам купить линию по пескострую и порошковой окраске, но меня не поддержали. Оставаться дальше на том же уровне было не интересно, т.к. на рынке стали появляться изделия окрашенные порошком и я забросил. А без меня все загнулось. Кондукторы на металлолом пустили, гильотину свою продали, а ленточная и алмазные пилы нужны просто для хозяйства. Листогиб тоже стоит пылится :) В прошлом году предлагал одной компании, торгующей ящиками поднять свое производство за небольшой бонус, но видимо люди умеют только перепродавать.



А сами занимаемся монтажом ВОЛС по ЛЭП.

http://forum.nag.ru/forum/index.php?showtopic=75072&st=60&p=794616&hl=%D0%BE%D0%BA%D1%81%D0%BD&fromsearch=1entry794616



Сейчас больше интересны термо-ящики http://forum.nag.ru/forum/index.php?showtopic=69469&st=0&p=644780&hl



Хорошая тема, читал.

Я бы сказал что тут больше индивидуальности, нежели какой-то широкий подход.

Делали мы и термобоксы, и влогостойкие ящики. Все что желал заказчик :)

Share this post


Link to post
Share on other sites

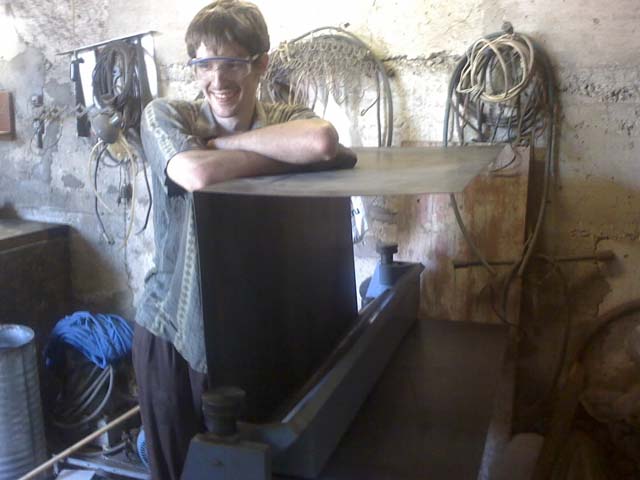

Листогиб тоже стоит пылится :)



По фото это похоже на Jet с сегментальными балками. Как он у вас себя показал?

Share this post


Link to post
Share on other sites

Я некогда предложил коллегам купить линию по пескострую и порошковой окраске, но меня не поддержали.



Надо, с моей точки зрения, просто сделать это всё (печь и камеру) своими руками. У вас должно получиться.



Вопрос в том есть-ли/сохранился-ли у вас спрос на готовые изделия. Ну и в цене. Почём вы поставляли ящички из настоящей темы?

Share this post


Link to post
Share on other sites

По фото это похоже на Jet с сегментальными балками. Как он у вас себя показал?



Замечательный станок. Сегментные ножи позволяют в несколько приемов выгибать различные коробочки и сложные изделия. Но я этим не пользовался.

Нет, это не Jet. Тогда такой марки у нас на рынке небыло. Лет 7 назад вообще выбор был ограничен. Не могу сказать как он назывался тогда, т.к. каждые 2 года этот станок меняет марку. Сейчас он продается под этим именем. http://metall.dukon.ru/listogibochnoe/ruchnye_listogiby_s_povorotnoj_balkoj_h_m_transtech/transtech_tbl_tfs/tfs_12_20/



Но мне одни спецы помогли купить его гораздо дешевле, пока он не прошел брендирование наклейкой :) Ждал пару месяцев пока он шел на корабле из тайваня, потом таможился в хельсинках и через Питер приехал в Москву. Обошелся в $3000, тогда как он же но с фирменной наклейкой в Москве стоил 5000 евро.



Печка и камера действительно не проблема. А вот уже само напорное оборудование стоит денег. Питаю слабость к качественным вещам и если что-то покупаю стараюсь не жалеть денег.



Спрос на такие изделия есть всегда, даже на форуме это видно. Т.к. мы в то время активно строили сети ШПД, то у нас была фишка продать и установить :) Ну а на сторону достаточно было предложить доставку к складу заказчика за свой счет, как изделия покупали по рыночной цене.

Edited by Bachaa

Share this post


Link to post
Share on other sites

По подвесной арматуре такие мысли уже давно :)



А какая арматура требуется? Возможно подскажу как можно изготовить. Я например в больших количествах делал талрепы, крестовины для запаса кабеля, поддерживающий и натяжной крепеж.

Share this post


Link to post
Share on other sites

Сейчас вообще не вижу смысла делать натяжной крепеж.

Просто берите рым-гайку и крепите ее лентой.

Цена копеечная получается.

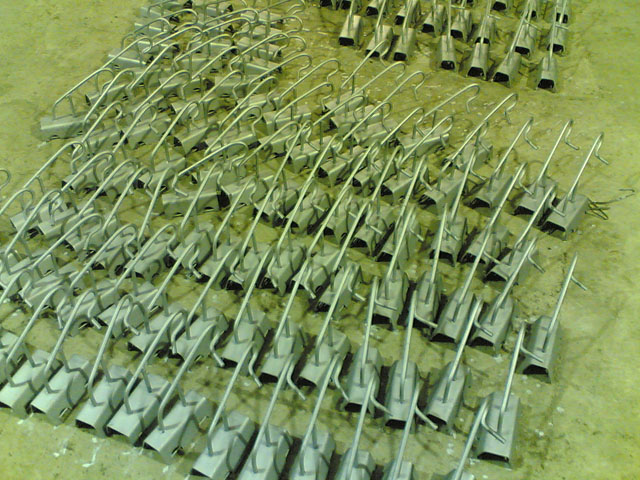

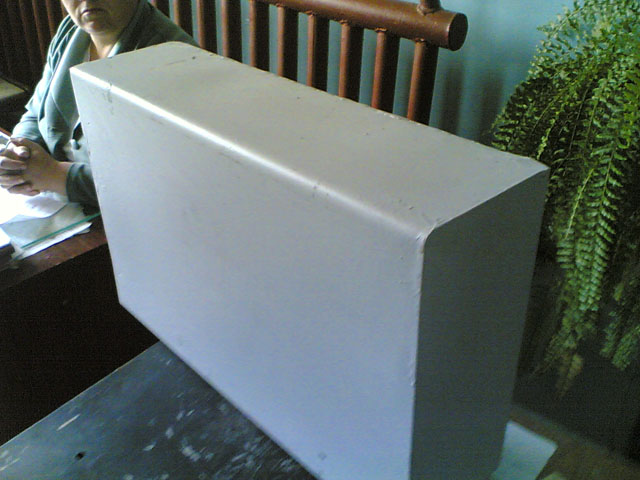

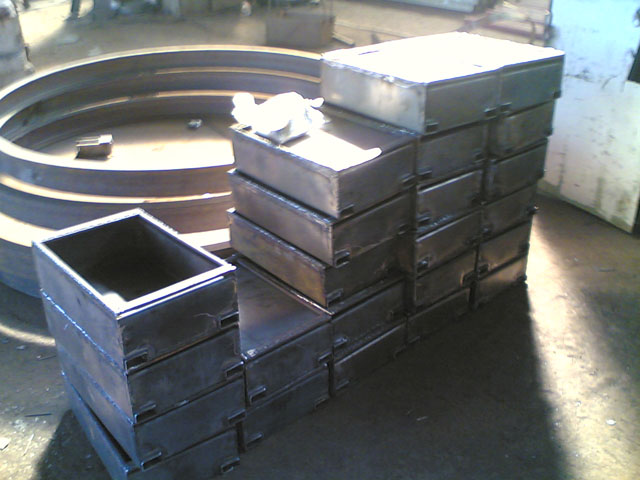

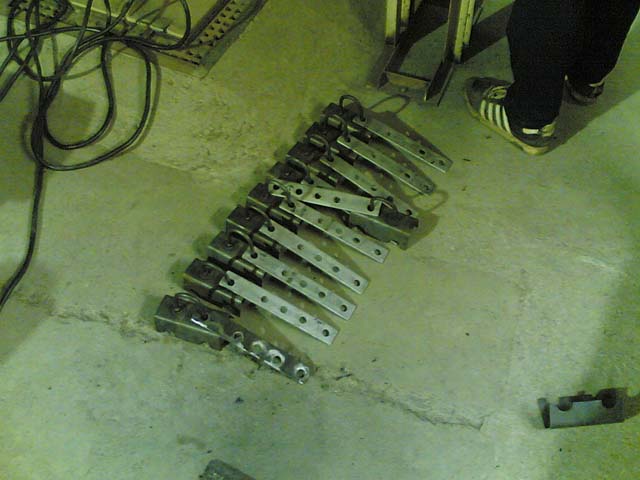

Вот немного фоток нашел



Share this post


Link to post
Share on other sites

Сейчас юзаем стандартные ук-н и ук-п. В связи с применением легкого кабеля есть желание с весны перейти на проволочные версии :)

Вот такие:


Edited by adnull

Share this post


Link to post
Share on other sites

Ой, это вообще элементарно. Копейки будет стоит.

Сколько хоть они в продаже стоят, есть ли смысл бодаться?



Чтобы тут не флеймить в личку пишите, подскажу куда лыжи вострить :)

Share this post


Link to post
Share on other sites

По фото это похоже на Jet с сегментальными балками. Как он у вас себя показал?



Замечательный станок. Сегментные ножи позволяют в несколько приемов выгибать различные коробочки и сложные изделия. Но я этим не пользовался.

Нет, это не Jet. Тогда такой марки у нас на рынке небыло. Лет 7 назад вообще выбор был ограничен. Не могу сказать как он назывался тогда, т.к. каждые 2 года этот станок меняет марку. Сейчас он продается под этим именем. http://metall.dukon.ru/listogibochnoe/ruchnye_listogiby_s_povorotnoj_balkoj_h_m_transtech/transtech_tbl_tfs/tfs_12_20/



Но мне одни спецы помогли купить его гораздо дешевле, пока он не прошел брендирование наклейкой :) Ждал пару месяцев пока он шел на корабле из тайваня, потом таможился в хельсинках и через Питер приехал в Москву. Обошелся в $3000, тогда как он же но с фирменной наклейкой в Москве стоил 5000 евро.



Печка и камера действительно не проблема. А вот уже само напорное оборудование стоит денег. Питаю слабость к качественным вещам и если что-то покупаю стараюсь не жалеть денег.



Спрос на такие изделия есть всегда, даже на форуме это видно. Т.к. мы в то время активно строили сети ШПД, то у нас была фишка продать и установить :) Ну а на сторону достаточно было предложить доставку к складу заказчика за свой счет, как изделия покупали по рыночной цене.



Ага. По листогибу я поступил так-же - нашёл но-нейм аналог европейца. Однако, чтобы добиться точности и минимальных радиусов, с ним пришлось немало повозиться. Плюс нынче планирую его перефтулить и снабдить маслёнками под шприц заради быстрого обслуживания.



Я так понимаю, это ваш станок под именем Jet - http://www.gig-ant.com/import/49/2275.htm



Относительно доставки до склада заказчика - мысль интересная. Если оно у вас сработало, то, пожалуй, попробую повторить ваш опыт.

Share this post


Link to post
Share on other sites

Ой, это вообще элементарно. Копейки будет стоит.

Сколько хоть они в продаже стоят, есть ли смысл бодаться?



Чтобы тут не флеймить в личку пишите, подскажу куда лыжи вострить :)

http://www.fibero.ru/product/uk-p-02-analog

http://www.fibero.ru/product/uk-n-01-analog

Share this post


Link to post
Share on other sites
SNR-KR-6P Проще и дешевле уже некуда, разве что на (простите) сопли клеить :)
