[Yaten]

Случилось мне прикупить Jirous. Мощность микротика 20дБм.

Линк не завелся на 39км. По линктесту зона френеля перекрыта совсем чуть чуть. На ответной стороне стоит Mikrotik Sextant 5HnD, чтоб просто поймать сигнал, в дальнейщем будет заменён на 2й жириус. Расчетный уровень с ответным Mikrotik Sextant 5HnD -80дБм, пойматься должен полюбому.



Вопрос собственно такой - беру Mikrotik Sextant 5HnD, отъезжаю с ноутом на 1.4км четко позади зеркала и вижу сигнал -80дБм.

Под 90гр сбоку на расстоянии 2.5км вижу 84дБм.

Странно на мой взгляд.

Заезжаю в луч антенны на расстоянии 1.7км и вижу 60-64дБм (по высоте попал в 3гр).



По моим прикидкам что то не то. Такое ощущение что антенна светит во все стороны, кроме того, куда надо.

Edited December 30, 2012 by Yaten

[Saab95]

Ну так заземлите ее и оборудование в алубоксе разместите, а не штатном пластмассовом.



Угол у нее узкий и на таком расстоянии пару миллиметров отклонения и никакой сигнал, даже таким же джириусом уже поймать не получится.

[Constantin]

Угол у нее узкий и на таком расстоянии пару миллиметров отклонения и никакой сигнал, даже таким же джириусом уже поймать не получится.





о начало рекламного бреда, давай сааб.....





Линк не завелся на 39км.



а кто же вам сказал что на 60 см антене вы 40 км пробьете , тем более с неполной зоной Френеля ???





и я уже подобное писал про эти антенны, довольно посредственные параметры у нее, тем более вы туда 100 мВатт дуете, конечно происходит "затекания"

и тут земли не земли, все равно будет светить во все стороны........

[Yaten]

стоит на вышке ОПСОС, на трубостойке, земля - есть. Пусть не отдельным кабелем, но есть (не успел заржаветь).



а кто же вам сказал что на 60 см антене вы 40 км пробьете , тем более с неполной зоной Френеля ???

Калькулятор сказал.

[Yaten]

только что посчитал.

было измерение в 22гр от луча по горизонту и 3гр по вертикали на удалении 1,8км. - уровень показал -64дБм.



Трасса вот такая.

Edited December 31, 2012 by Yaten

[endryww]

сколько б негатива бы не говорили про офсеты...................хотя поправлюсь- с одной стороны прямофокус 1,6

Edited December 31, 2012 by endryww

[Yaten]

у самого стоит несколько офсетов 0.9-1.2 только в 2.4Г с самодельными облучателями и нормально работает.

Но в данном случае жириус уже есть.

[endryww]

были где-то обсуждения по 29му - говорилось что нормальные результаты показазывает не более 17км, если это справедливо ,то в Вашем случае-это красивая,а главное дорогая цацка

щас попросыпаются и расскажут о 32-ом

Edited December 31, 2012 by endryww

[Constantin]

Калькулятор сказал.



а в калькулятор вы что размеры антенны вставляли?? нет - усиление.....и тд и тп которого нет

[Yaten]

на праздниках возможно вынесу окончательный приговор.

Пока не знаю для чего его вынесу, но он будет.



Планы - попробывать два грида на 29 какой то крутой с облучателем логопериод и вот таким гридом с грувом.

Я блин РТПЦ рядом стоящий с удалённым микротиком без биконкля вижу почти весь, только рукой достать не могу, а эта фиговина даже намёка не даёт!

Ладно бы не цеплялся, но хотя бы спектралсканом увидел -90 например, дак нет - чисто.



а в калькулятор вы что размеры антенны вставляли?? нет - усиление.....и тд и тп которого нет

Вот в том то и фигня - "которого нет".

будем пробывать обычный грид.

[endryww]

будем пробывать обычный грид.

сдается будет таже фигня,,на такое расстояние нужен запас не малый,. щас то может и хватит а летом?? в жару??

удивляет,, реальные пользователи дальних линков на офсетах,результаты скрины, сравнения-пофиг!им жириусы,крутые гриды,.у меня в гараже б\у прямофокуска 1,8 лежит- потратился правда \литр коньяка\,. по теплу 1,2 с другойстороны поменяю и пофиг жириусы 32 за полторы штуки зелени

Edited December 31, 2012 by endryww

[Yaten]

у вас эти офсеты стоят наверно на крыше, а у меня на отметке 64м. и с другой высоты на отметке 40м.

[Saab95]

Так я и говорю крутите лучше антенну, перепад же и по высоте вдобавок есть. Используйте нормальные качественные кабели и пигтейлы, тогда и результат соответствующий будет.

[endryww]

но хотя бы спектралсканом увидел -90 например, дак нет - чисто.

вот это настораживает давать советы

[Yaten]

Поставил вместо sextant грид 29+грув, убил 2 часа на изнотовление крепления, 1 час на подъем на мачту крепление+грид+инструмент, 30 мин на монтаж и около 30 мин на юстировку с двух сторон и линк завёлся!

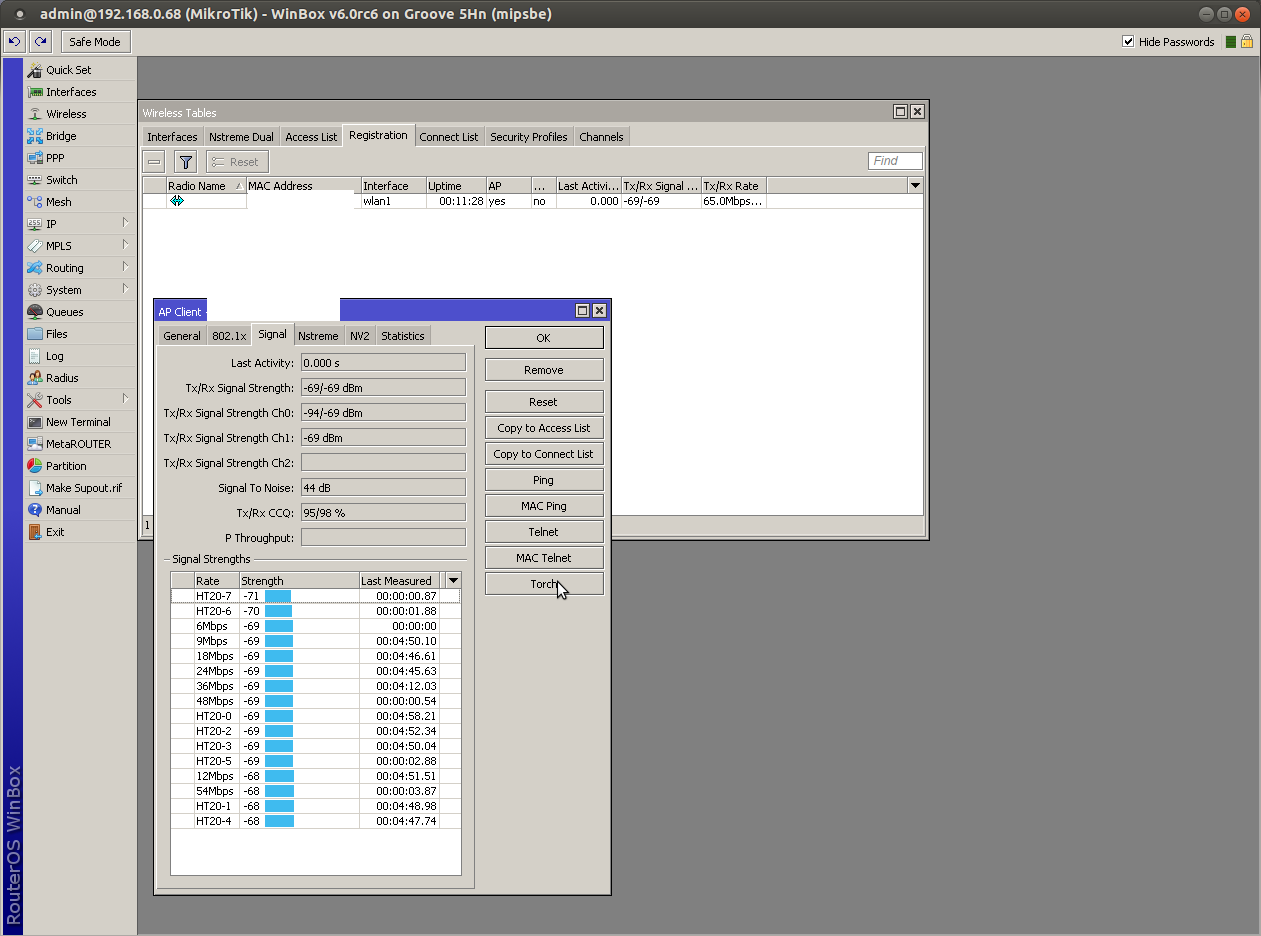

Поимели уровень -68дБм против расчетных -67дБм. Все это настраивалось в глухой туман, видимость не более 200м.



Жириус оказался вполне рабочим, несмотря на то, что видно его со всех сторон мама не горюй.

Вот и развеялся миф о невидимых ptp линках на крутых антеннах.

Видно отлично со всех сторон! даже подключится можно.



Страшно даже представить как гриды "фонят".



Так и не допёрло, почему же я на sextant не смог увидеть линк хотя бы на -80-85дБм.

Edited January 3, 2013 by Yaten

[Ferdin]

Луч сужали (5, 10 Мгц) и что по вашим графикам вы ловите на 29 км.?

ПС. не заметил, вы поймали линк на 39 км., можно скрины увидеть.

Edited January 3, 2013 by Ferdin

[Yaten]

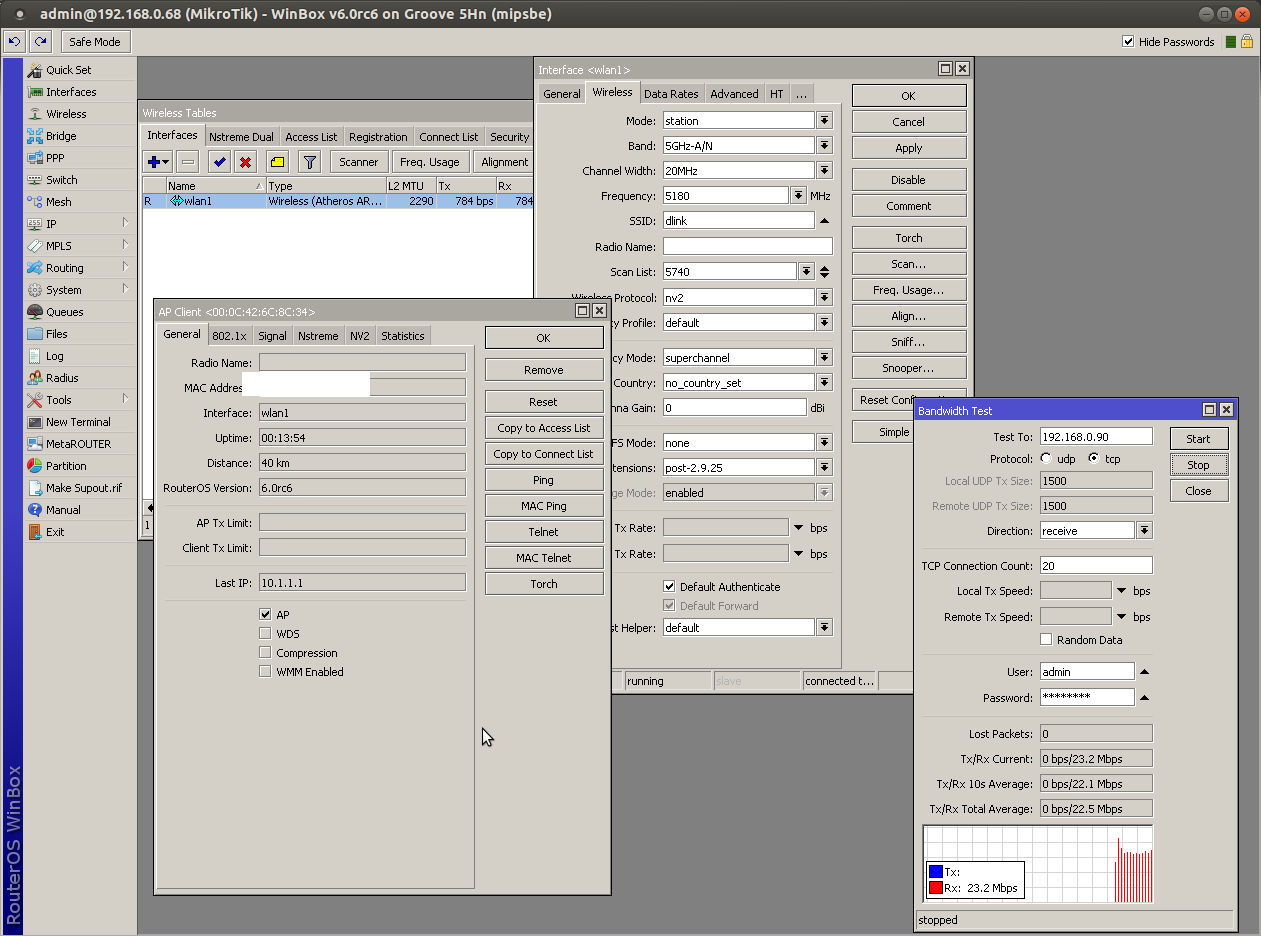

Частота 5180, на 5745 прокачивает 35Мбит.

А с 5180 рядом два сектора светит.



Конкретно сейчас наблюдаю оч. мокрую погоду около -3гр. Туманище.... уровень прыгает от -67 до -71



для справки, поляризация горизонтальная.



МИМО грид не понимает, пока работает в одном канале.

Edited January 3, 2013 by Yaten

[Constantin]

это не тест, это так, на реальном трафике будет куда груснее....

[Yaten]

я не претендую на истину в тесте. Много зависит от передаваемого контента. Эт так, просто показать что его не колбасит.

[Saab95]

я не претендую на истину в тесте. Много зависит от передаваемого контента. Эт так, просто показать что его не колбасит.

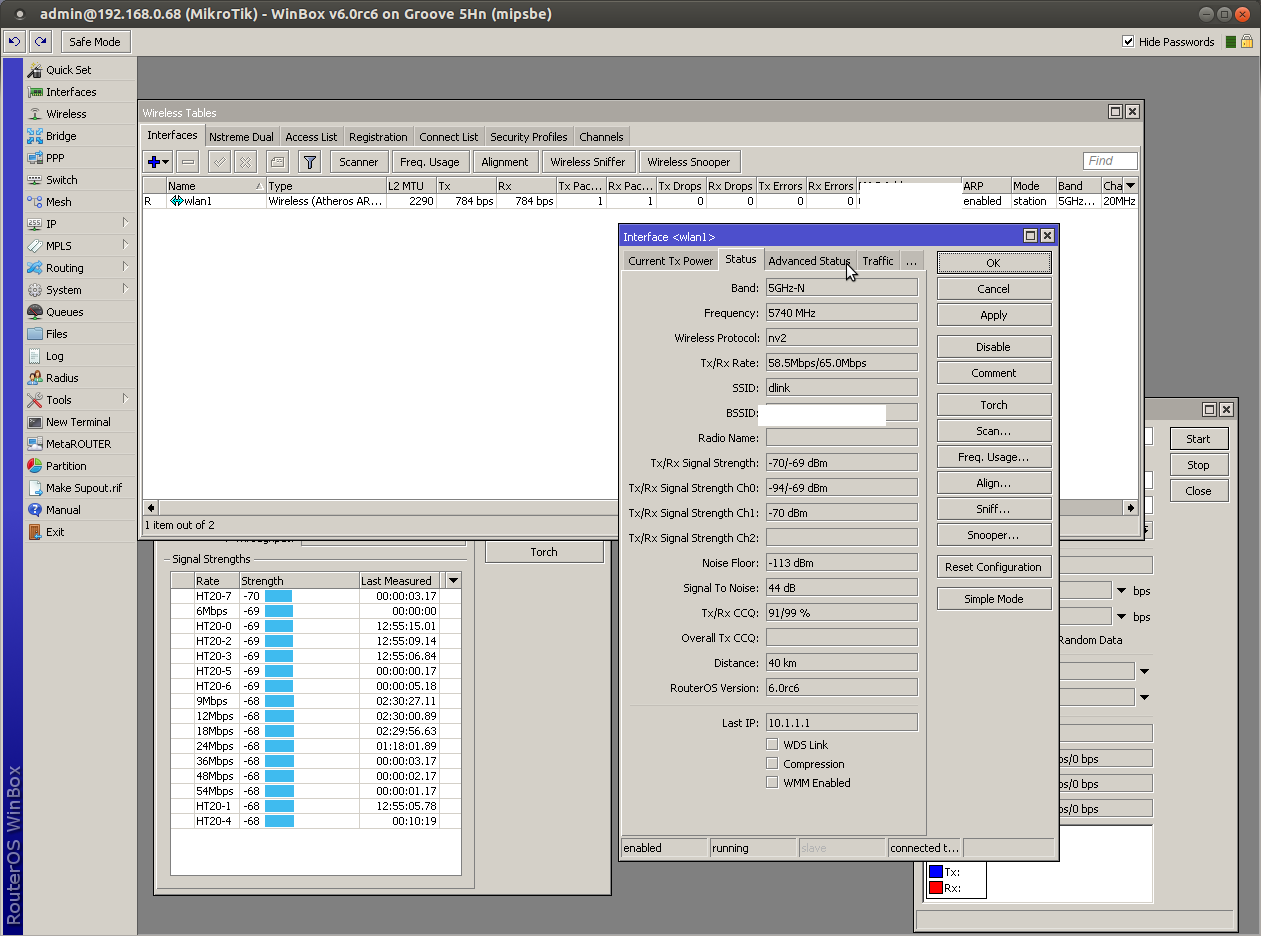

Надо выкладывать окно WIRELESS - Status с клиентского устройства. Там все нужные данные показаны.



Что бы устройство не фонило - надо уменьшать мощность. 20дбм для вашего линка перебор, надо до 18 и ниже опускать.

[Yaten]

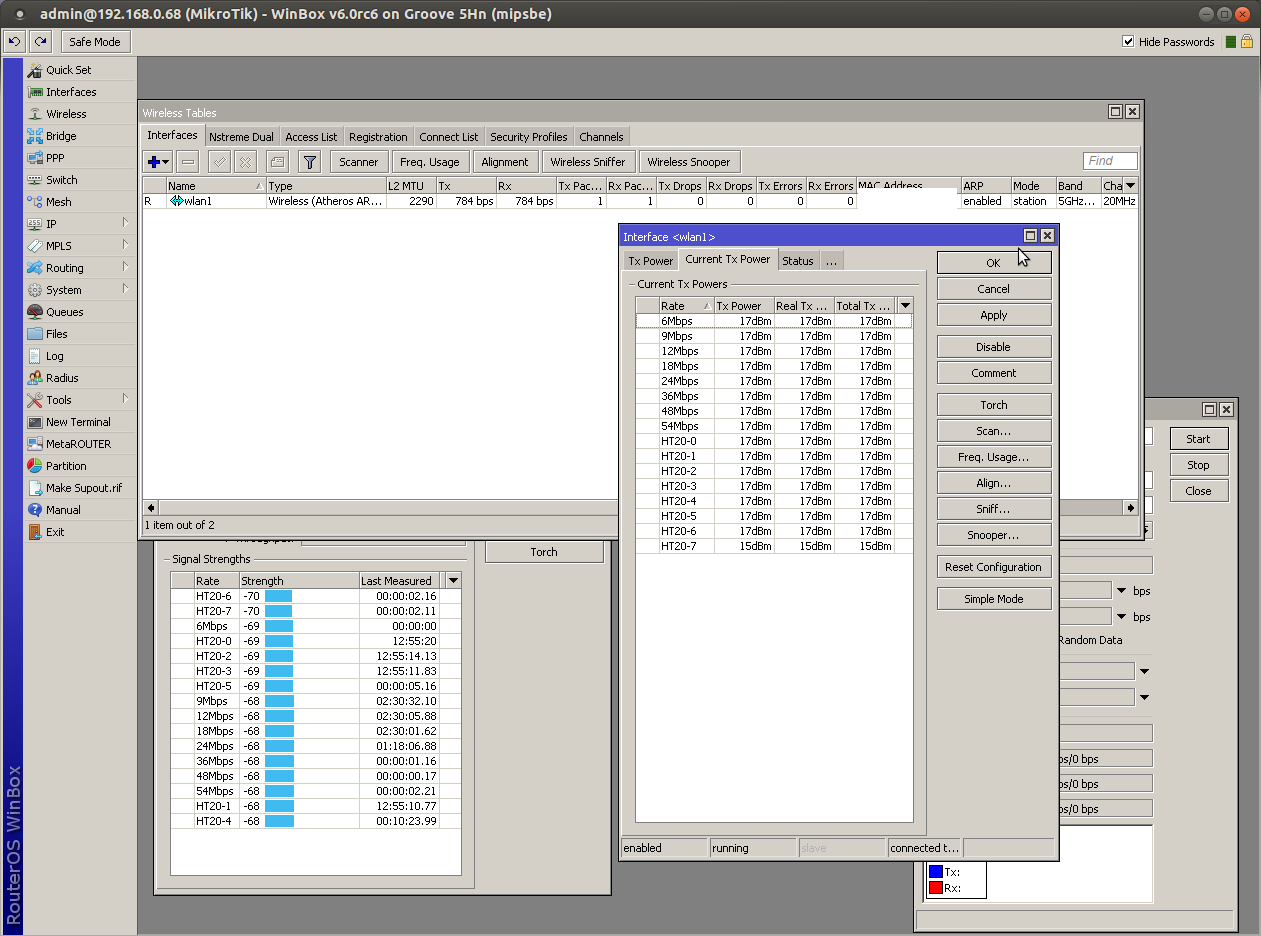

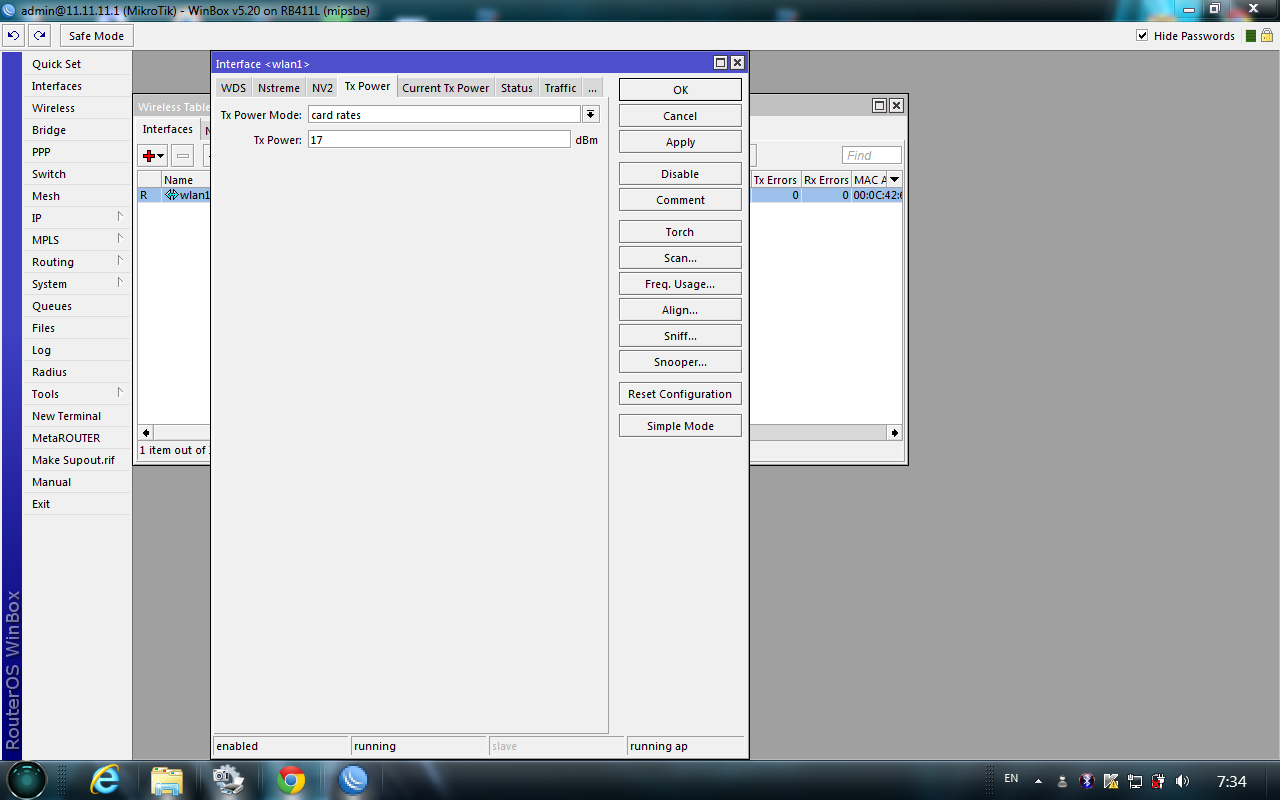

А там 17дБм.



и кстати в макс модуляции вообще до 15 должно падать

[rsst]

откатите версию микротика на 5.17-5.21. rc6 очень сырая, и в беспроводке выдает очень фиговые результаты.

[Yaten]

эт я в качестве эксперимента залил, чтоб 60МГц попробывать

[Saab95]

А там 17дБм.



и кстати в макс модуляции вообще до 15 должно падать



Ну так и поставьте мощности сверху-вниз. Ведь необходимый сигнал для работы на самой низкой канальной скорости около -85. Например на 6М установить 5дбм, на 54М установить 18дбм. Тогда антенна не будет во все стороны фонить, ведь затухание по каждым канальным скоростям будет примерно одинаковое.



Можно на базе ограничивать максимальную канальную скорость и подбирать мощность, запуская тест на передачу и проверяя CCQ, и так по всем от 6М до вашей максимальной.



Это и есть основная ошибка при построении беспроводных сетей. Когда ставят несколько баз на ограниченной территории, то они все создают друг другу помехи, ведь посылки на канальных скоростях 6М отражаются от препятствий и попадают в приемники соседних баз и клиентов. Что ухудшает качество работы. Следует всего-то установить мощности сверху-вниз как работа сети нормализуется. Именно поэтому и нельзя на оборудовании УБНТ делать сети, состоящие из нескольких, разнесенных, базовых станций, потому что они такую настройку не поддерживают.



откатите версию микротика на 5.17-5.21. rc6 очень сырая, и в беспроводке выдает очень фиговые результаты.



На 5.21 или 5.22.

[Yaten]

ведь посылки на канальных скоростях 6М отражаются от препятствий и попадают в приемники соседних баз и клиентов. Что ухудшает качество работы

А на макс канальной скорости не мешает работе?



У меня например, если не выходит сигнал -70, то ставятся большие гриды, вплоть до 30-тых экстралинков, и как следствие клиентов на низких модуляциях почти не бывает.
