плохая пайка sma Rocket M2

[alkanaft]

Очередной камень в огород UBNT:



Один из рокетов очень отвратительно работал, канал на нём на дальние дистанции подать было невозможно, работал только в ближней зоне: в офисе "ловился" на ура, в полях линк был как разговор глухого и немого: 10 мегабит и ни граммом больше.. Решили разобрать:

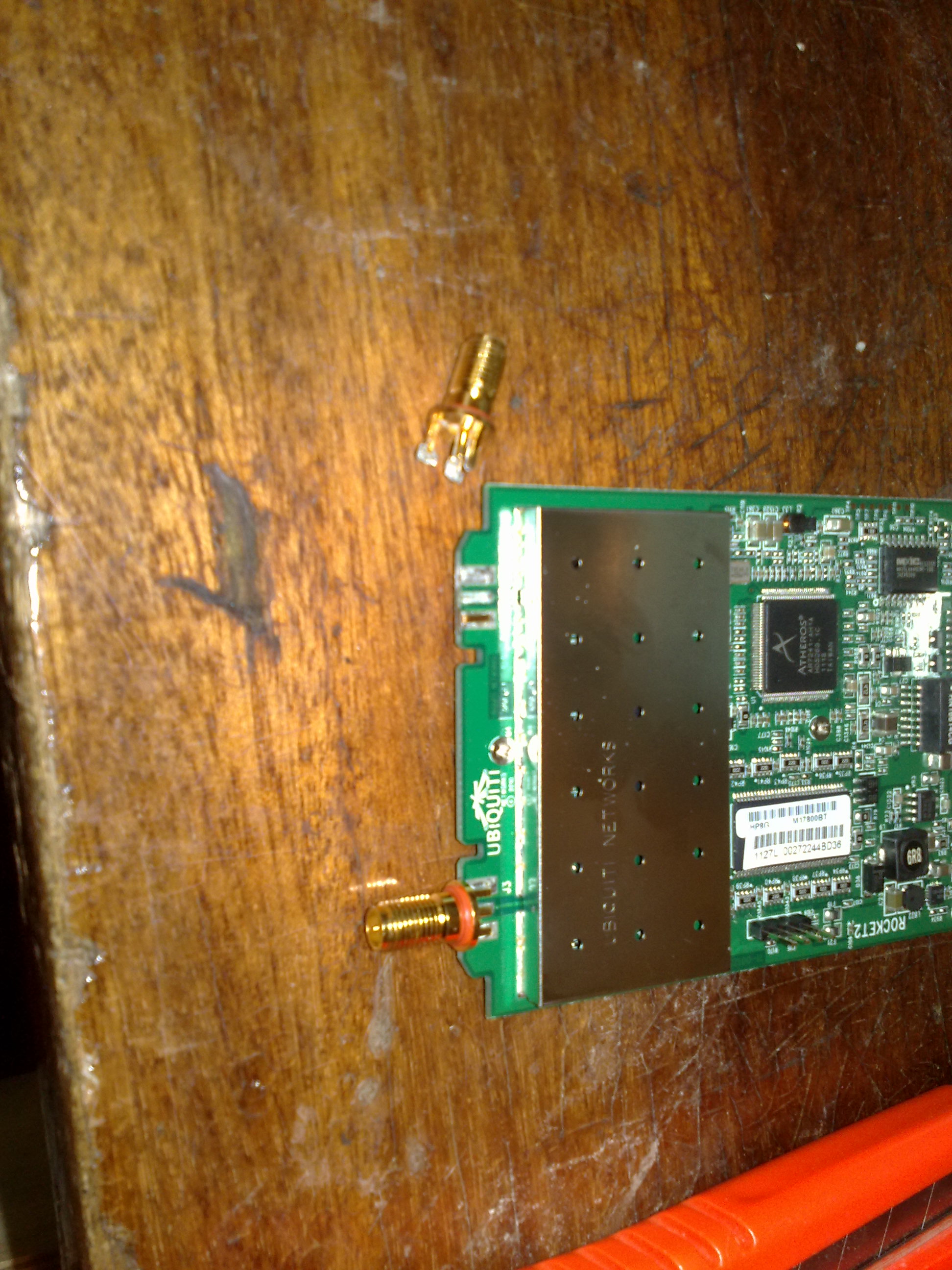

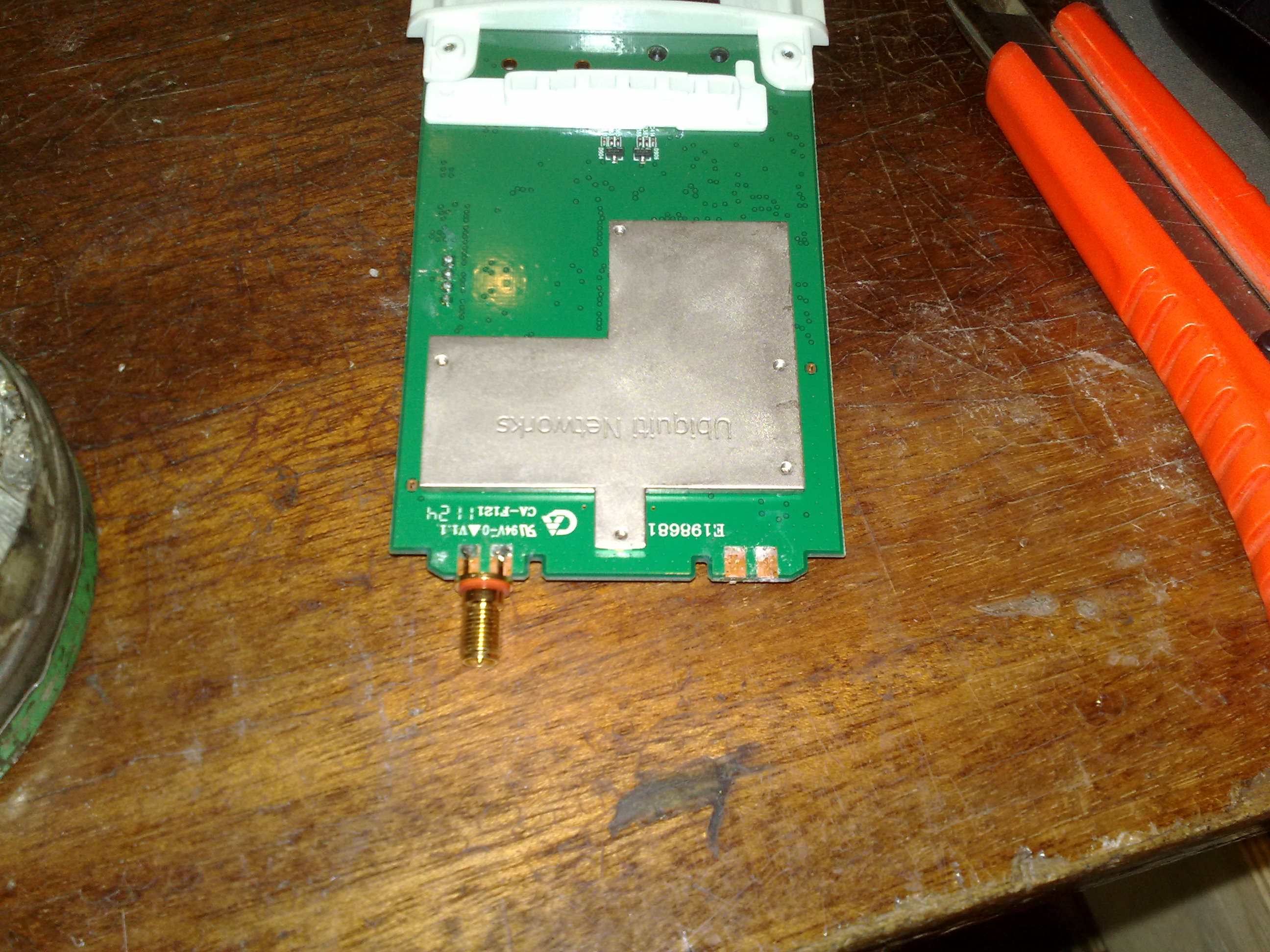

второй sma пазъём отвалился. пайки никакие, олова пожалели на каждой пайке, где то вообще появлялось ощущение что это не залужено, а покрашено. Пайки с тыльной стороны платы от медной фольги отвалились без следов зацепления припоя с медью.

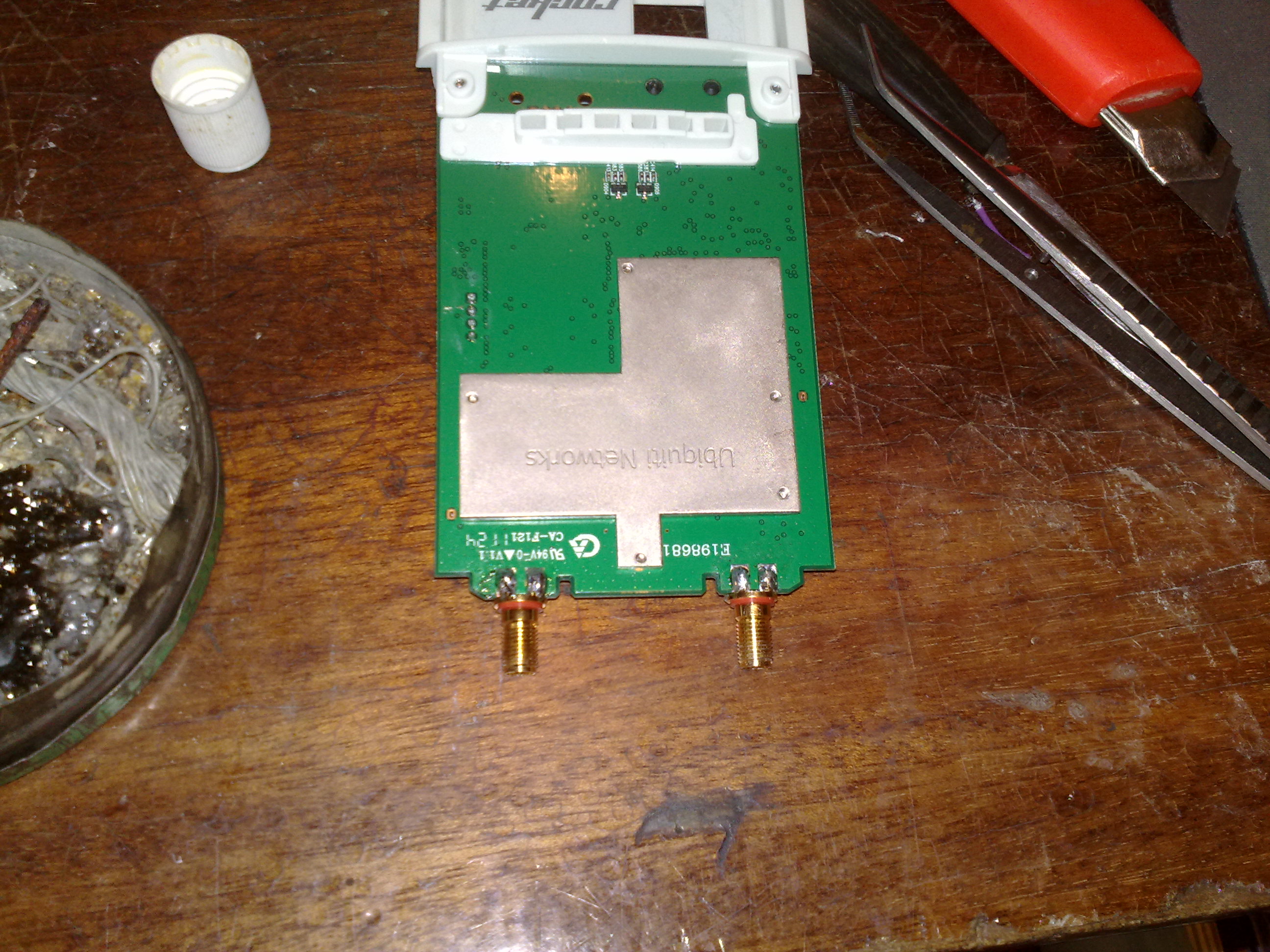

слева заводская пайка, справа припаяли сами

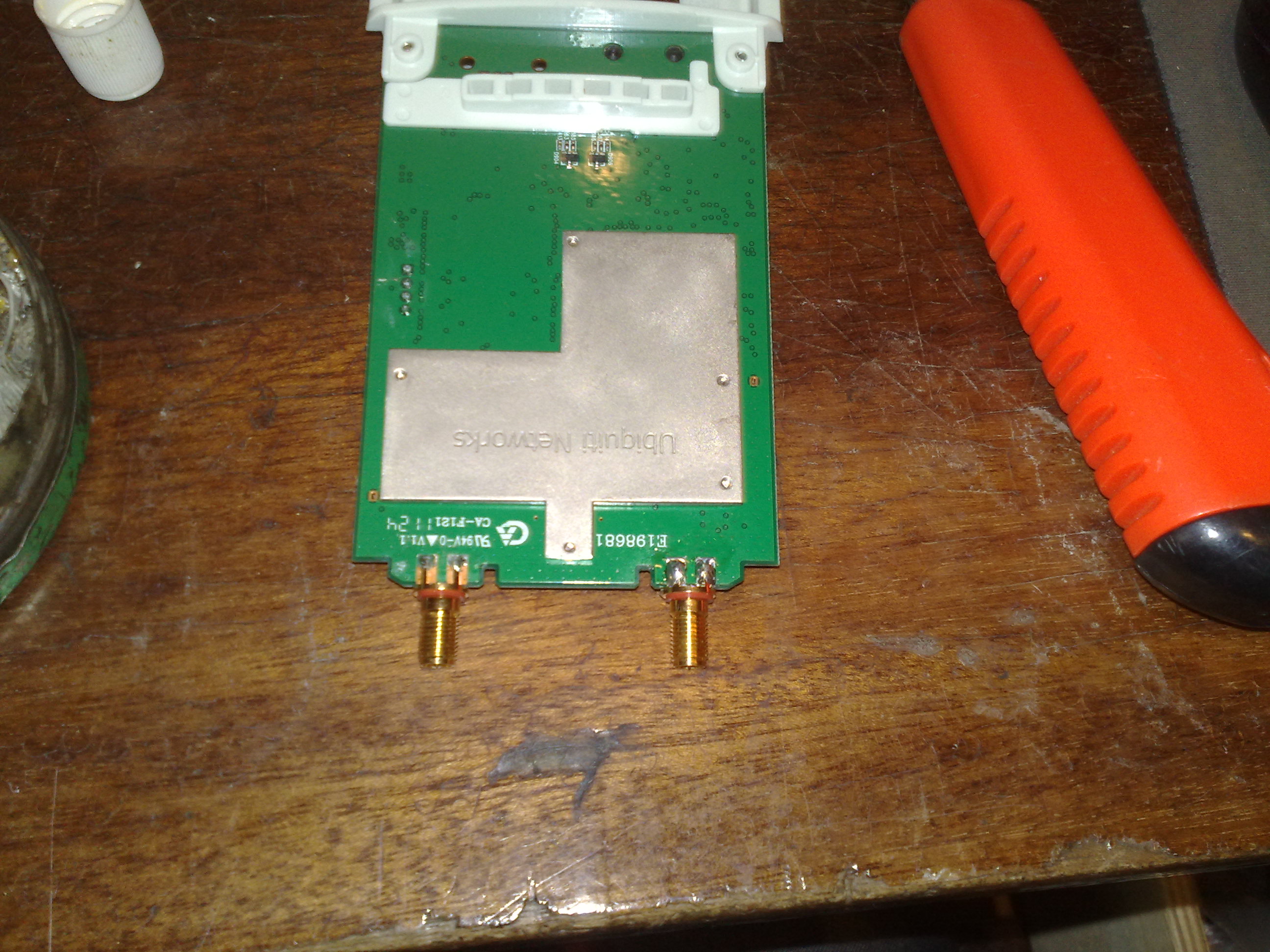

усилили заводскую пайку



Судя по всему отвалилось после закрутки антенных разъёмов, но больших усилий вообще почти ни когда не прикладываем чтобы не сломать, но такое количество припоя просто убило...

[Yaten]

да что там ubnt, я неделю назад пропаивал щиток приборов на своём фокусе. отвалилось половина паек на порту. Тоже самое.

[SMSI]

Откройте для себя безсвинцовый припой :(

[Saab95]

А говорили у омнитика антенны плохо припаяны=)



У рокетов постоянно разъемы сворачивают, особенно когда делают монтаж базовой станции на улице - пытаются сильно затянуть руками или даже с применением ключа.

[alkanaft]

а еще на морозе защёлки rj45 разъёмов срывают постоянно..

[Pushadj]

А говорили у омнитика антенны плохо припаяны=)



У рокетов постоянно разъемы сворачивают

да блин .. одна на миллион ... не разу такую фигню не встречал (пайка конечно небрежная но контакт всегда есть)

[kosmich7]

Один из рокетов очень отвратительно работал, канал на нём на дальние дистанции подать было невозможно, работал только в ближней зоне: в офисе "ловился" на ура, в полях линк был как разговор глухого и немого: 10 мегабит и ни граммом больше.. Решили разобрать:

А спидтест убнтшный какие цифры при этом выдавал ?

Поля насколько удалены от рокета ?

уровень приема сигнала насколько отличался после пропайки и до ?

[alkanaft]

А спидтест убнтшный какие цифры при этом выдавал ?

Поля насколько удалены от рокета ?

уровень приема сигнала насколько отличался после пропайки и до ?

выдавало 12-18 мегабит, в рыбный день до 22, естественно абонентского трафика удавалось прогнать 8-10 мегабит, не более.

дальность в одном случае была ~5 км, затем переставили на ближнюю дистанцию ~1.6 км

а с уровнями сигнала вообще что то малопонятное:



до при юстировке как точка-точка всё выглядело также как у исправного, и скорости приёма и передачи выставлялись красивые. вот только передача данных не шла. попробовали экспериментирую зацепиться на этот рокет с дишем 2 футовым используя аиргрид: история та же, TX и RX красивые, уровни тем более (прямая видимость, ~1.6 км) вот только даже пинги не ходили и вообще не видно было как го либо вразумительного обмена.



после перепайки в этот рокет вкрутили всенаправленную антенну и зацепили на него на NS2 абонента. Расстояние меньше 100 метров, уровень 45-47 db, всё работает очень красиво тарифные 15 мегабит с поднятой пппое сессией пролетают на ура
