Простой монтаж (бюджетный вариант)

Плохо.

А самое плохое будет через несколько лет работать последователю - у вас же все штробы как бог на душу положит - при ремонте, вешая полочку, обязательно попадет кто-нибудь.

Есть нормативы и правила. Они совсем не сложные. Ну хотя бы отвесно делать вертикальные штробы и не в стороне от розеток.

Share this post


Link to post
Share on other sites

Тут можно пожелать что бы те, кто это сделал сами заехали в подобное жилище. Весело будет.

Share this post


Link to post
Share on other sites

Подобные электрики делали проводку у меня в новой квартире.

После них пришлось перекладывать все провода и по новый стены выравнивать.

А ведь люди за это деньги получают "наличными и сразу же по окончании работ".

Автора на кол.

Share this post


Link to post
Share on other sites

я бы раз уж можно было штробить как и где хочешь всё под новую проводку сделал, а не от старой выводил. вопрос ещё чем соединяли провода?

а так нормально, руки как надо растут :)

Edited by fivtin

Share this post


Link to post
Share on other sites

Да, штукатурку штробить - не бетон.

После работ следует предоставить схему сетей хозяину, иначе будет поминать недобрым словом. Или хотя бы эти фотографии.

Share this post


Link to post
Share on other sites

я когда то очень давно себе сделал также... теперь так не у кого не принял бы ))

Share this post


Link to post
Share on other sites

Плохо.

А самое плохое будет через несколько лет работать последователю - у вас же все штробы как бог на душу положит - при ремонте, вешая полочку, обязательно попадет кто-нибудь.

Есть нормативы и правила. Они совсем не сложные. Ну хотя бы отвесно делать вертикальные штробы и не в стороне от розеток.

Шторобы все нарисованы. Правилам следуем. Вопросы?

Share this post


Link to post
Share on other sites

Ой ну давайте помереемся:

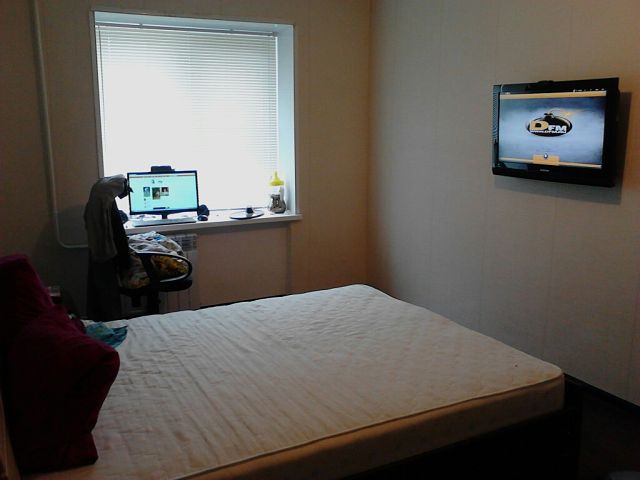

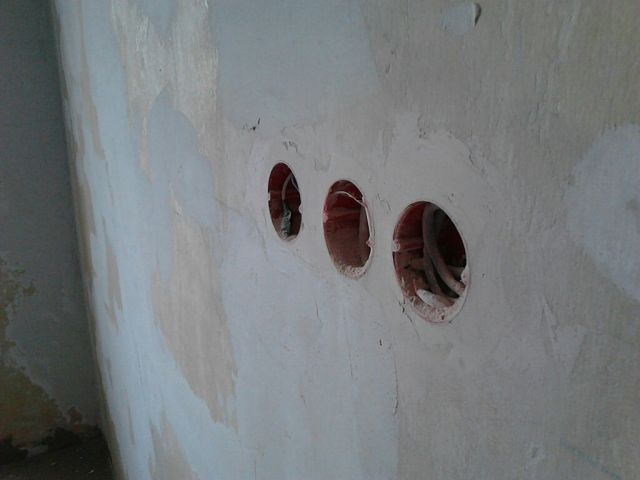

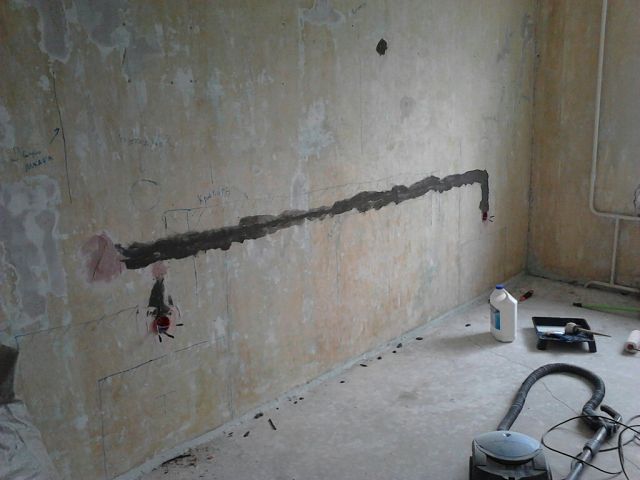

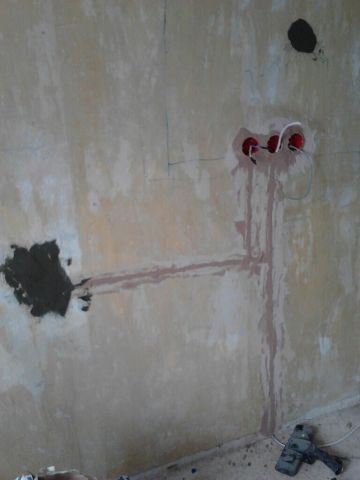

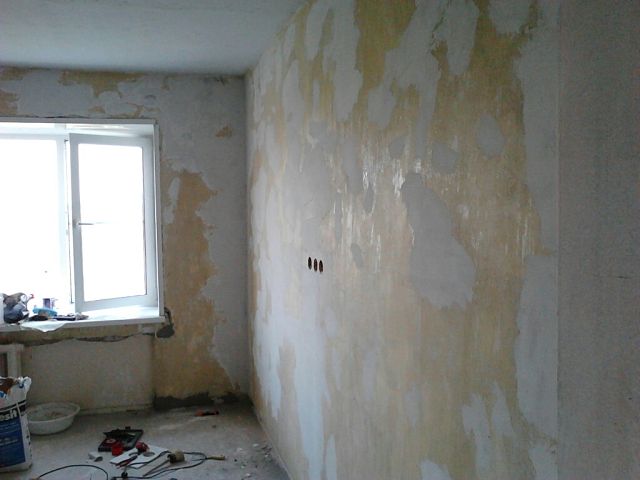

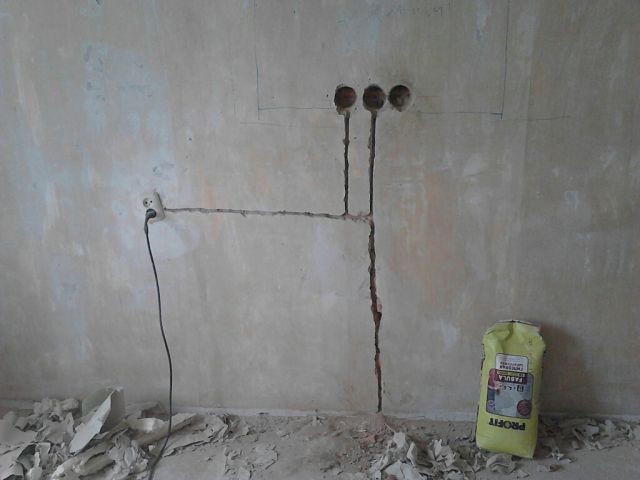

Делал у себя в новой квартире ))) К телевизору подводка: 220, коаксиал, витая пара. С розеткой коаксиальной вышла забавная история, там стоит внутри чудный маленький фильтр который в упор отказывался пропускать через себя DVB-T ))))

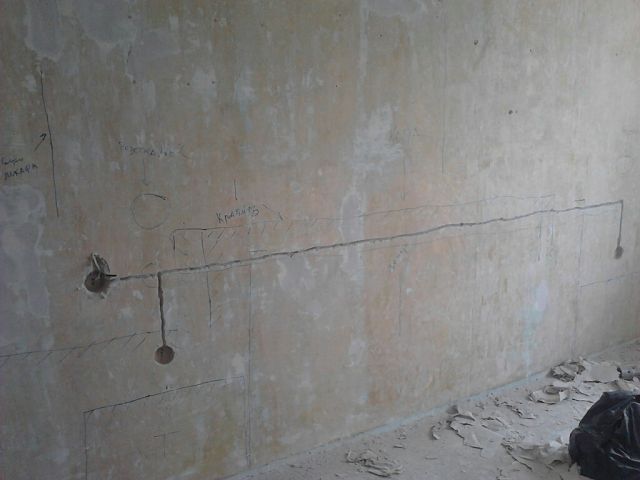

post-50142-014408800 1356053000_thumb.jpg

post-50142-067556700 1356053000_thumb.jpg

post-50142-012443700 1356053001_thumb.jpg

post-50142-073804800 1356053001_thumb.jpg

post-50142-019503500 1356053002_thumb.jpg

post-50142-065861900 1356053002_thumb.jpg

post-50142-012408200 1356053003_thumb.jpg

post-50142-059261300 1356053003_thumb.jpg

post-50142-005482700 1356053004_thumb.jpg

Share this post


Link to post
Share on other sites

Шторобы все нарисованы. Правилам следуем. Вопросы?

Угу

ссылку на правила, которым следовали:)

давай пруф, как говорится!:)

Share this post


Link to post
Share on other sites

Жесть жестяная! Первый раз вижу чтобы пол штрабили,если вапще это не запрещенно.

Share this post


Link to post
Share on other sites

Горизонтальное штробление. Прикольно.

Share this post


Link to post
Share on other sites

Ой ну давайте помереемся:



Делал у себя в новой квартире ))) К телевизору подводка: 220, коаксиал, витая пара. С розеткой коаксиальной вышла забавная история, там стоит внутри чудный маленький фильтр который в упор отказывался пропускать через себя DVB-T ))))



Какая фирма изготовитель коаксиальной розетки? Легранд, икуси, гуси? Если возникают проблемы, самый простой вариант: разбираете розетку, выкидываете внутренности, ставите 2 Fразьема, 1 Fмуфту. Визуально получается такая же розеточка, только без проблем с пропусканием.

Share this post


Link to post
Share on other sites

Горизонтальное штробление. Прикольно.



Ага, рад, что понравилось.

Share this post


Link to post
Share on other sites

Жесть жестяная! Первый раз вижу чтобы пол штрабили,если вапще это не запрещенно.



На фото не отображено (хотя если присматриваться видно), а текст загромождать не стал. В квартире уже были сделаны подвесные-натяжные потолки. Следовательно прокладка трасс по потолку и близь него была не возможна. Ну а раз, в первый раз видите, то смотрите внимательнее. А вы штробы вживую (не на фотографиях) вообще видели?

Share this post


Link to post
Share on other sites

Правильно написали. Есть определенные нормативы, которые следует выполнять. По полу тянуть провода в квартирах - зло.

Жена попросит гвоздик в стеночку забить - по любому в свою же "паутину" и попадете.

Share this post


Link to post
Share on other sites

Правильно написали. Есть определенные нормативы, которые следует выполнять. По полу тянуть провода в квартирах - зло.

Жена попросит гвоздик в стеночку забить - по любому в свою же "паутину" и попадете.



Вот не предполагал, что заметка вызовет такое бурное обсуждение! Вообще думал, что редакция её не пропустит. Не совсем по профилю сайта. Но раз комментируете спрошу:

Вы часто в пол гвозди (гвоздики))) забиваете?

В квартире уже были сделаны натяжные потолки (И такое бывает))), прокладывать кабельные трассы близь потолка было невозможно. Согласно хозяйскому проекту в квартире будет ламинат. Половые штробы делались там где у человека будет стоять мебель (не прибитая к ламиниту))). На кухне будет кухонный гарнитур (уже купленный) и его схема (с габаритами (длинной, шириной и высотой)) нам прилагалась. Все (кухонные,горизонтальные) штробы (кроме одной идущей на диодное освещение верхних шкавчиков) сделаны ниже высоты столешницы гарнитура. Горизонтально выведены плита и варочная панель, согласно схемы гарнитура, розетки которые были, оказались в стороне от проектных. Наверное всё это следовало указать в тексте? Но повторяюсь, не думал, что заметка вызовет такой интеерес))))). А в электрику, и при "ПРАВИЛЬНОЙ" штробе попасть можно. Как говориться, было-бы большое желание.

Share this post


Link to post
Share on other sites

Ой ну давайте помереемся:



Делал у себя в новой квартире ))) К телевизору подводка: 220, коаксиал, витая пара. С розеткой коаксиальной вышла забавная история, там стоит внутри чудный маленький фильтр который в упор отказывался пропускать через себя DVB-T ))))



Какая фирма изготовитель коаксиальной розетки? Легранд, икуси, гуси? Если возникают проблемы, самый простой вариант: разбираете розетку, выкидываете внутренности, ставите 2 Fразьема, 1 Fмуфту. Визуально получается такая же розеточка, только без проблем с пропусканием.



Вобще стараюсь пользовать General Electric, но как назло в нашем городе небыло в одном стиле этих розеток... пришлось брать гадость под названием Universal уже не раз на них натыкался и матерился но тут решил второй раз на грабли наступить. Там настолько маленький фильтр что не видно что у розетки есть внутренности, нашёл его Цэшкой ))))

Share this post


Link to post
Share on other sites

Ой ну давайте помереемся:



Делал у себя в новой квартире ))) К телевизору подводка: 220, коаксиал, витая пара. С розеткой коаксиальной вышла забавная история, там стоит внутри чудный маленький фильтр который в упор отказывался пропускать через себя DVB-T ))))



Какая фирма изготовитель коаксиальной розетки? Легранд, икуси, гуси? Если возникают проблемы, самый простой вариант: разбираете розетку, выкидываете внутренности, ставите 2 Fразьема, 1 Fмуфту. Визуально получается такая же розеточка, только без проблем с пропусканием.



Вобще стараюсь пользовать General Electric, но как назло в нашем городе небыло в одном стиле этих розеток... пришлось брать гадость под названием Universal уже не раз на них натыкался и матерился но тут решил второй раз на грабли наступить. Там настолько маленький фильтр что не видно что у розетки есть внутренности, нашёл его Цэшкой ))))



Ну и какой выход вы, нашли? Перепояли розетку? Или всё-же более простой (и как мне кажется более надежный) способ, если конечно розетка не проходная, а конечная, выкинуть все внутренности и тупо поставить Fсоединение. Если проходная тут несколько сложнее.... Как думаете будет интересна Наговитянам заметка о кабельно-телевизионной разводке? Типа как из проходной розетки сделать конечную, из конечной проходную? Схема разводок, звезда, шлейф? Тв-sat в одном кабеле?

Share this post


Link to post
Share on other sites

Выпаял фильтр, он там примитивный что-то в виде конденсатора плоского.



Более чем интересно особенно в свете того что подключений всё меньше а руки и инструмент без дела валяются )))

Share this post


Link to post
Share on other sites

Ну вот видите, все прояснилось, а Вы агрессивничать.

Так бы сразу и сказали: выполнить работу по нормам не смог потому что уже были навешаны потолки и вообще такое кривое ТЗ от заказчика с массой нарушений. Тогда бы поняли с похвалили бы что вышли из ситуации максимально аккуратно.

А вот безотносительно таких пояснений хвастаться и в самом деле нечем:)

Share this post


Link to post
Share on other sites

Ну вот видите, все прояснилось, а Вы агрессивничать.

Так бы сразу и сказали: выполнить работу по нормам не смог потому что уже были навешаны потолки и вообще такое кривое ТЗ от заказчика с массой нарушений. Тогда бы поняли с похвалили бы что вышли из ситуации максимально аккуратно.

А вот безотносительно таких пояснений хвастаться и в самом деле нечем:)



Дык, вроде (как Вы выражаетесь) не агрессивничал, даже-даже. Спрашивали отвечал. Тем более не хвастался, обычный рядовой монтаж. Но на добром слове спасибо.

К слову сказать, принимал я однажды участие в строительстве высотного многоквартирного дома (в смысле в строительстве домов я участвовал не единожды, но именно этот запомнился). Тянули мы всю слаботочку (радио, телевидение, пожарка, телефоны, домофоны и.т.д.). Так вот вся электрика там была сделана по полу с подъемами до розеток, выключателей, лампочек (причем не в одной квартате, а во всём шестнадцатиэтажном доме) реально не вру. Горя мы там хапнили, мама роди меня обратно. Проект назывался толи Санк-Питербургский, толи ещё какой. Точно не помню, а верней сказать и не знал никогда. И было это не так давно лет 5 назад.

Share this post


Link to post
Share on other sites

актуальный пост, как раз собрался делать тоже самое.

Share this post


Link to post
Share on other sites

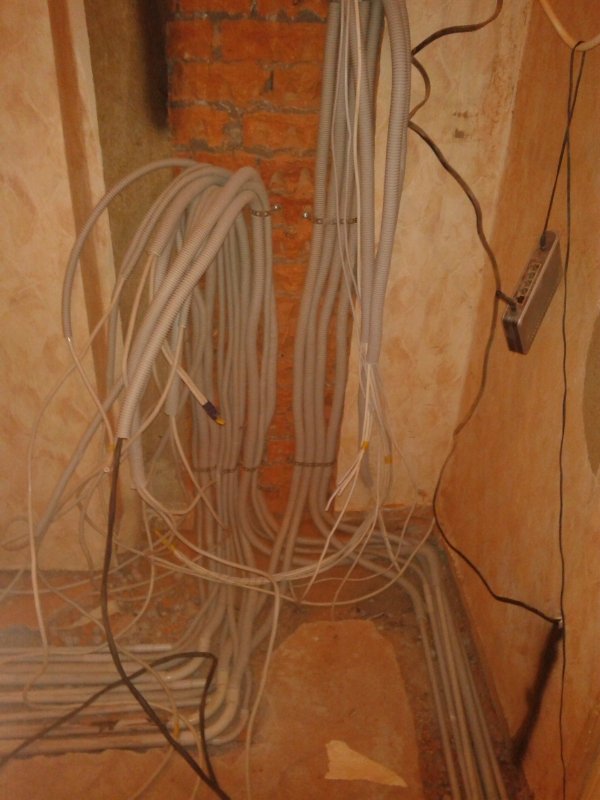

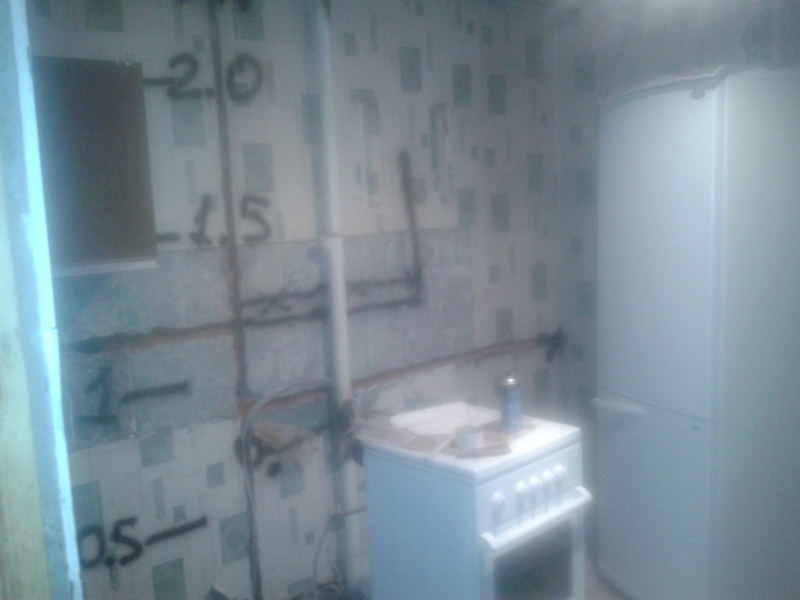

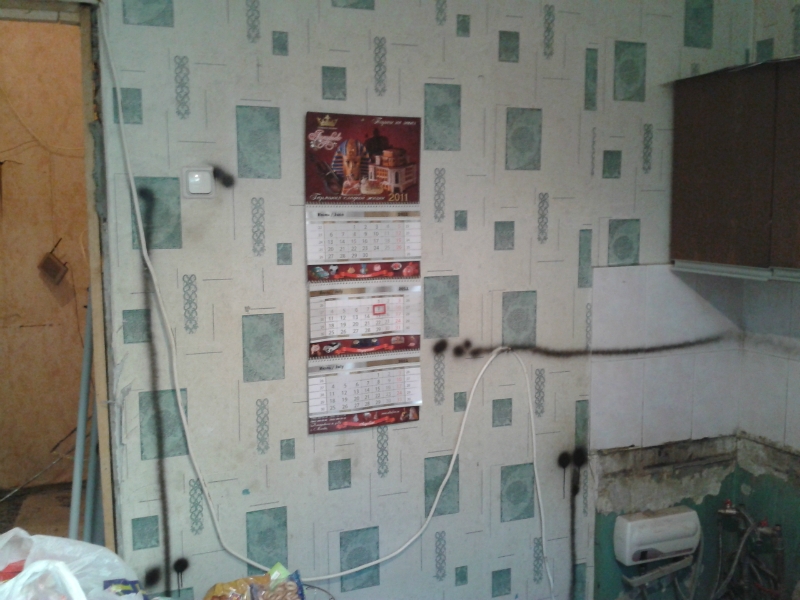

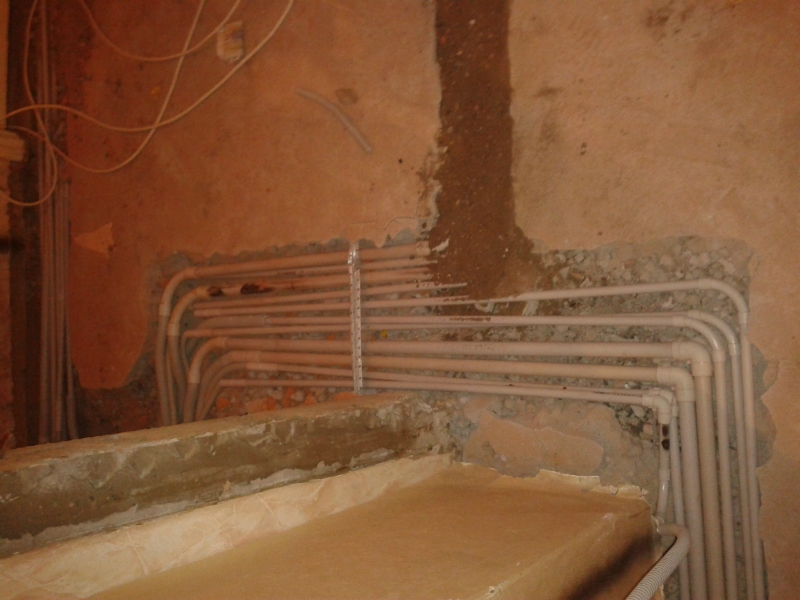

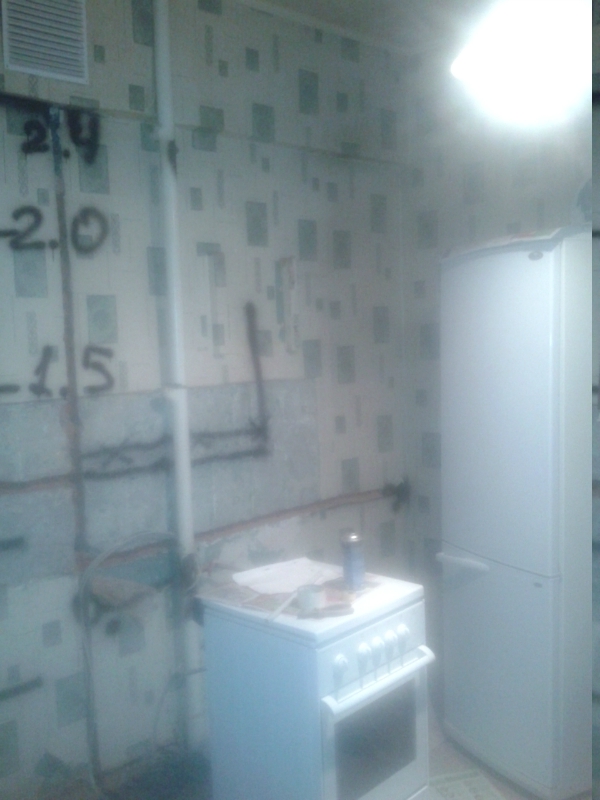

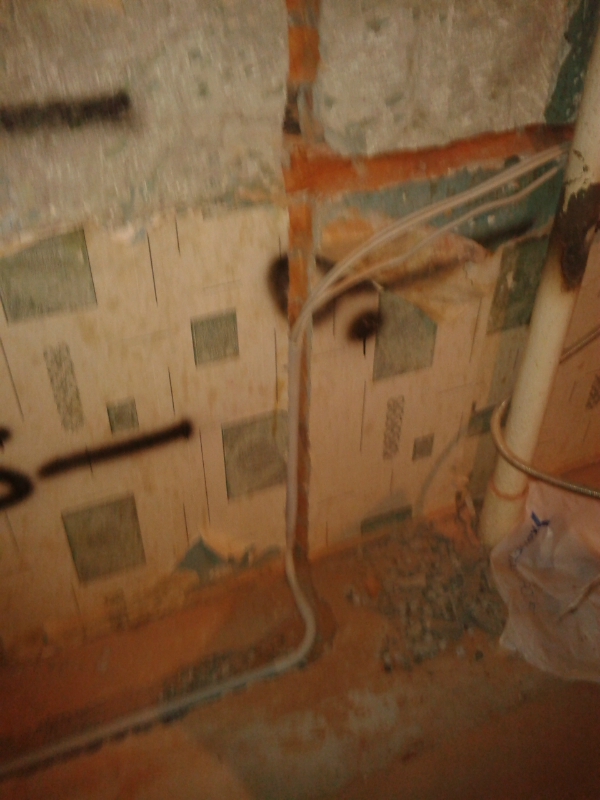

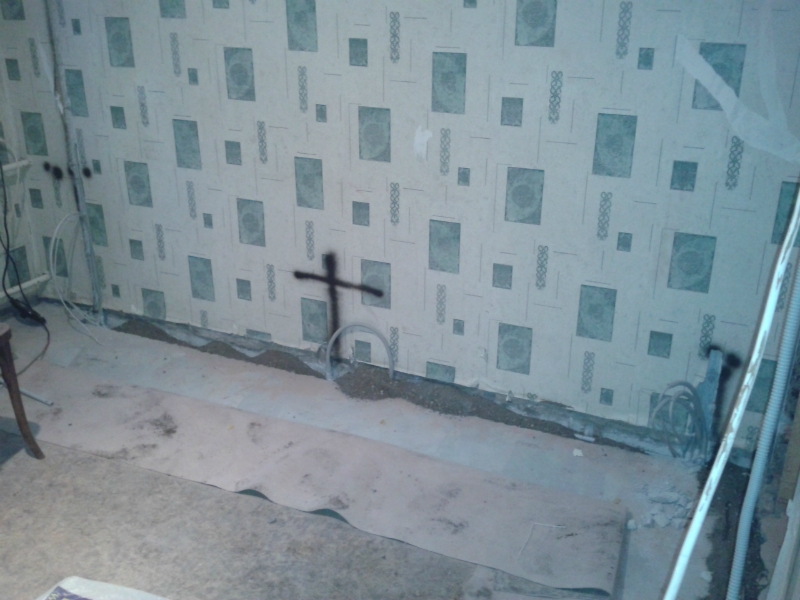

в 2011 году делали ремонт в квартире, ремонту подвергались - большой и маленький коридоры, кухня, детская. Мне как инженеру выпала честь спроектировать и проконтролировать все электро и слаботочные коммуникации. Самое тяжёлые было, это получить от тёщи и жены вменяемые ТУ на кол-во и размещение розеток\выключателей-(заняло почти неделю), при наличии подготовленных мной набросков планов и чертежей. Особенно тяжело шли дебаты на размещение розеток\выключателей на кухне, приходилось наглядно с помощью баллона с краской показывать "метр пятьдесят - это где?" и как будут проложены кабеля. "Бугор" пригласил своего электрика(армянина) который выполнил "грязную" часть работы - штробил. К слову, в тот момент была уже готова стяжка, т.к. мной был упущен момент её заливки, планировалось что закладные пойдут в стяжке, поэтому пришлось штробить стяжку. Все остальные работы выполнены лично мной.

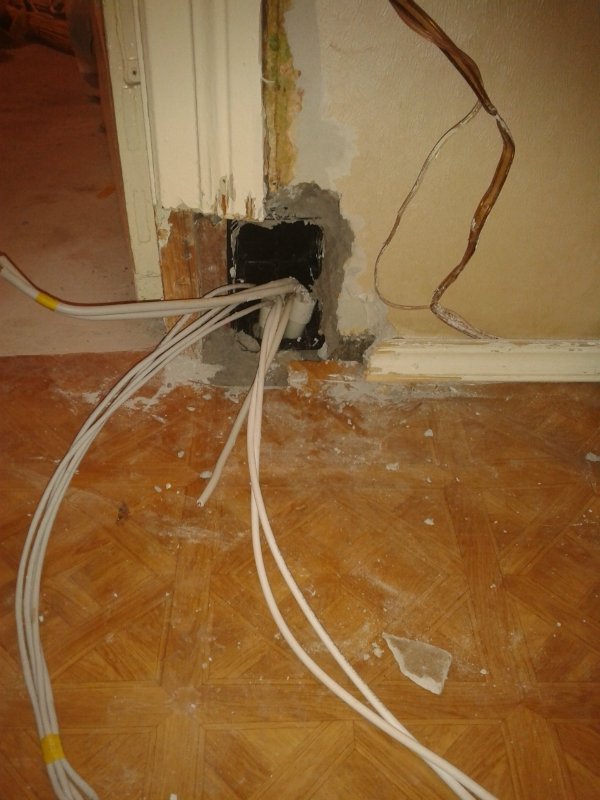

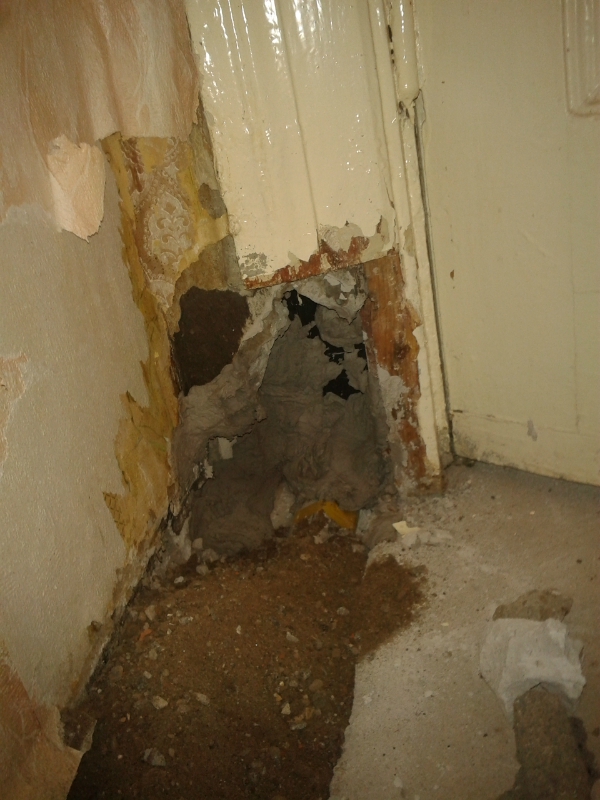

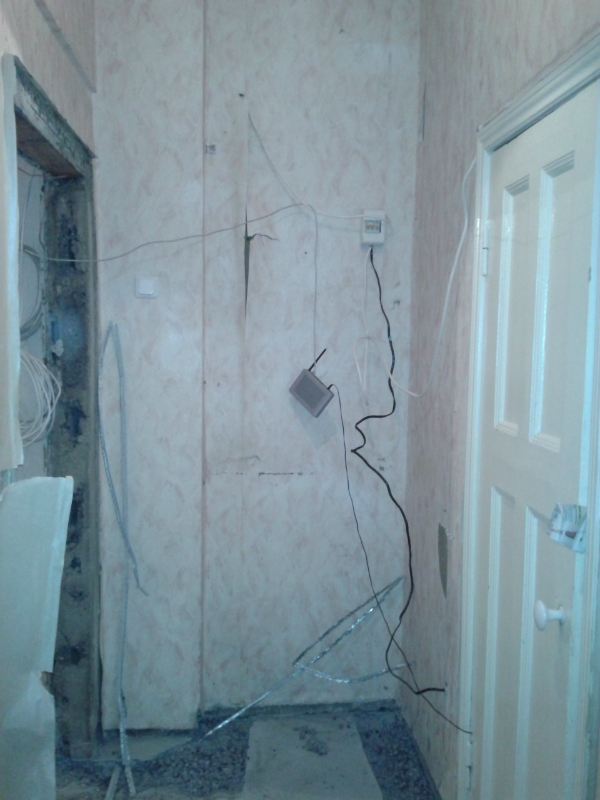

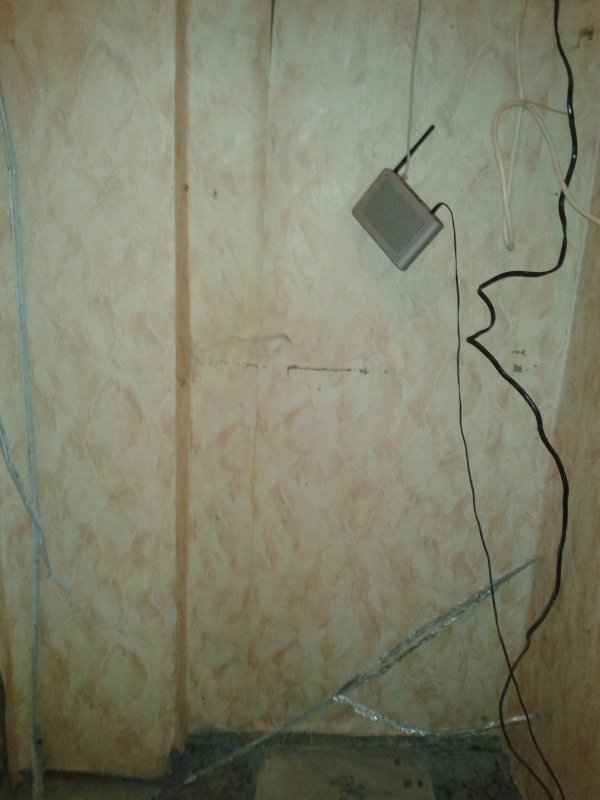

В комнаты где не планировался ремонт, делалась закладные "на будущее" с отдельными кабелями под: розетки, освещение, кондей. плюс в каждую комнату заходит по 2 кокса и 2 UTP 5E и оптика в квартиру(волокно с узла ;) видно на фото - чёрная бухта в коридоре)

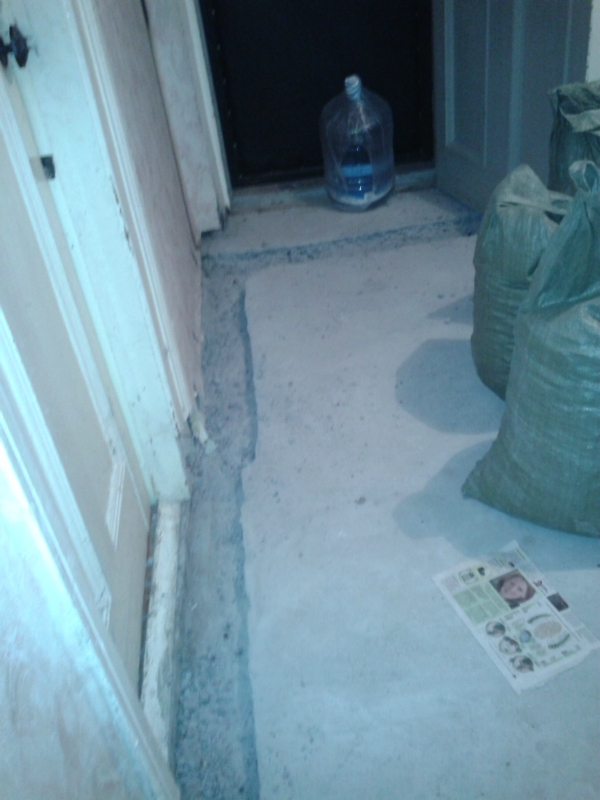

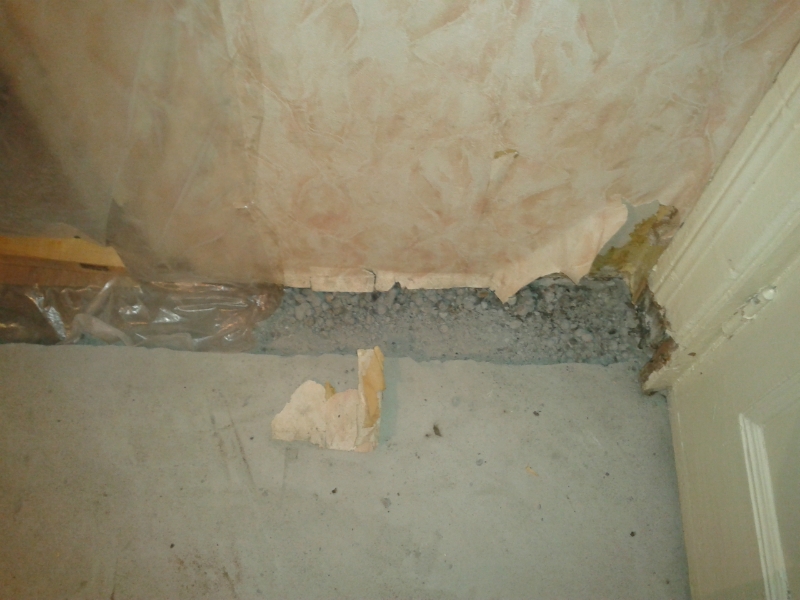

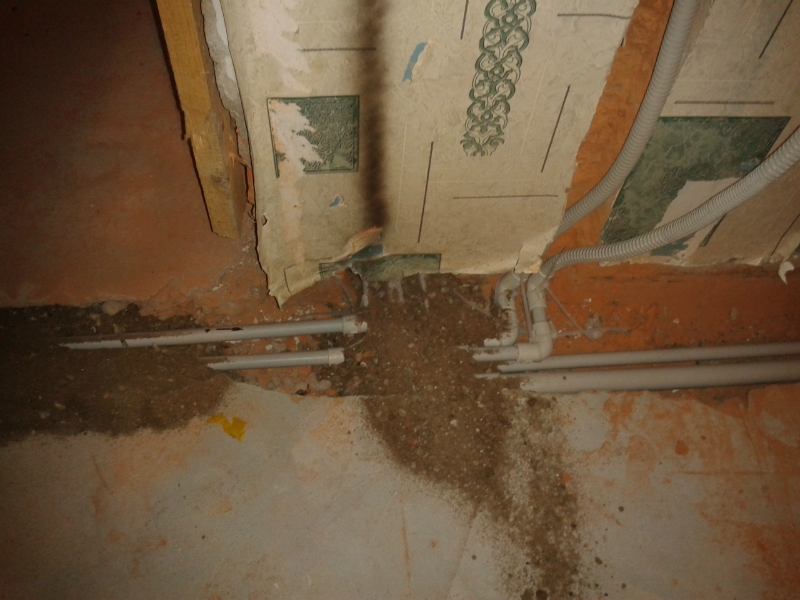

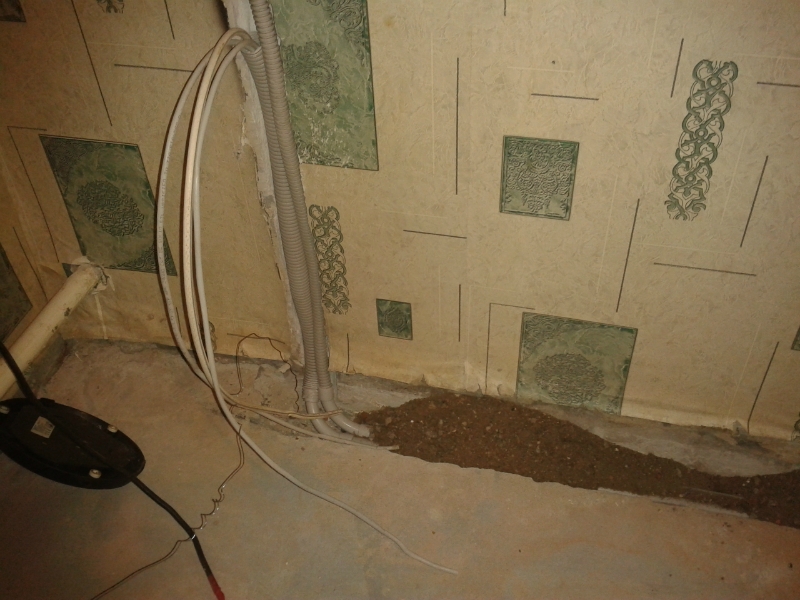

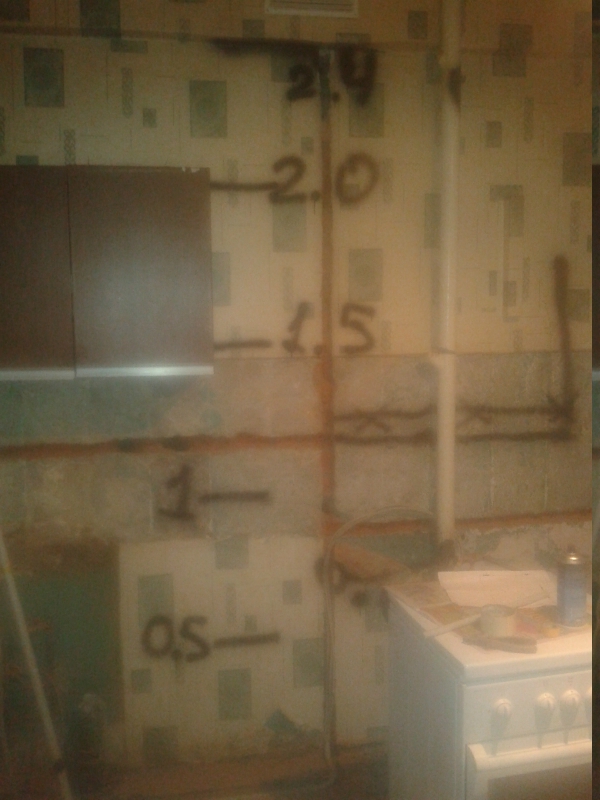

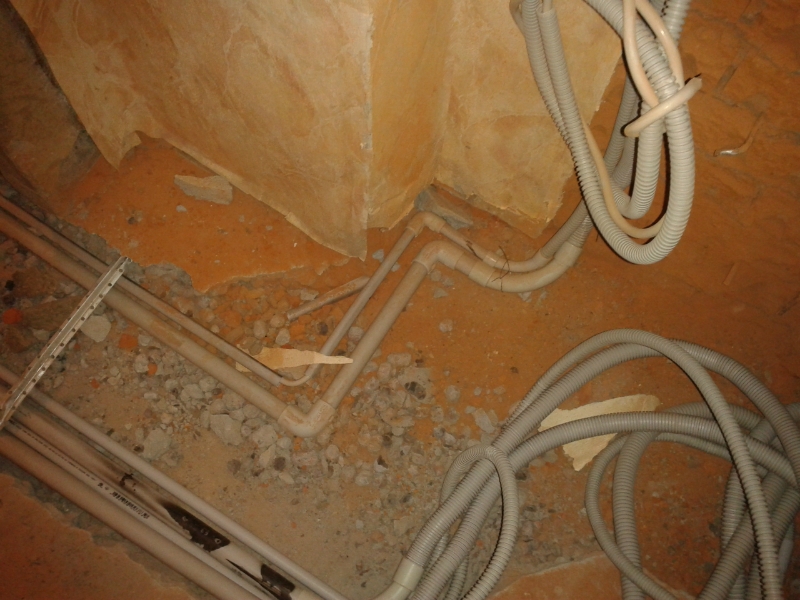

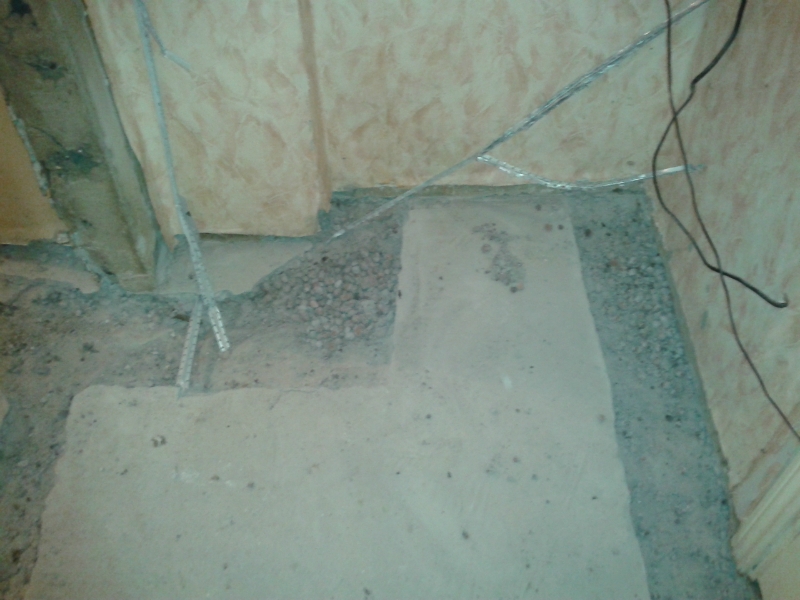

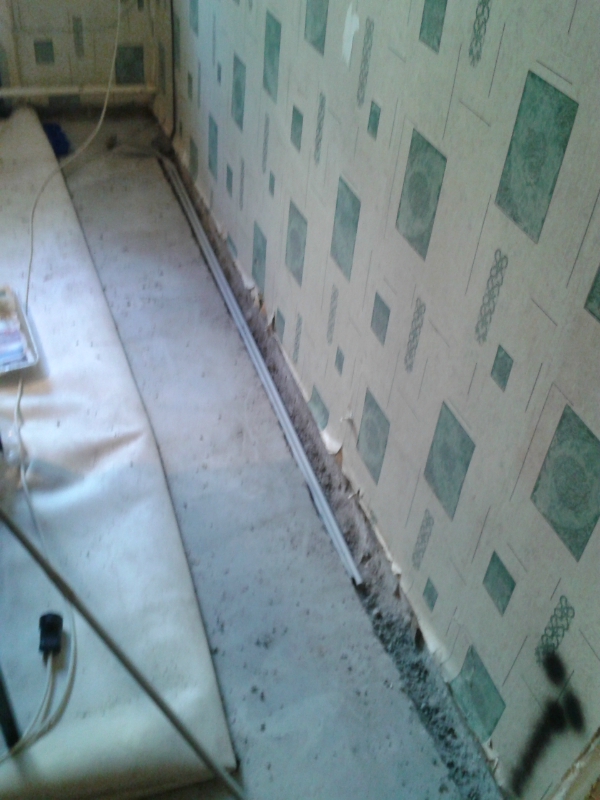

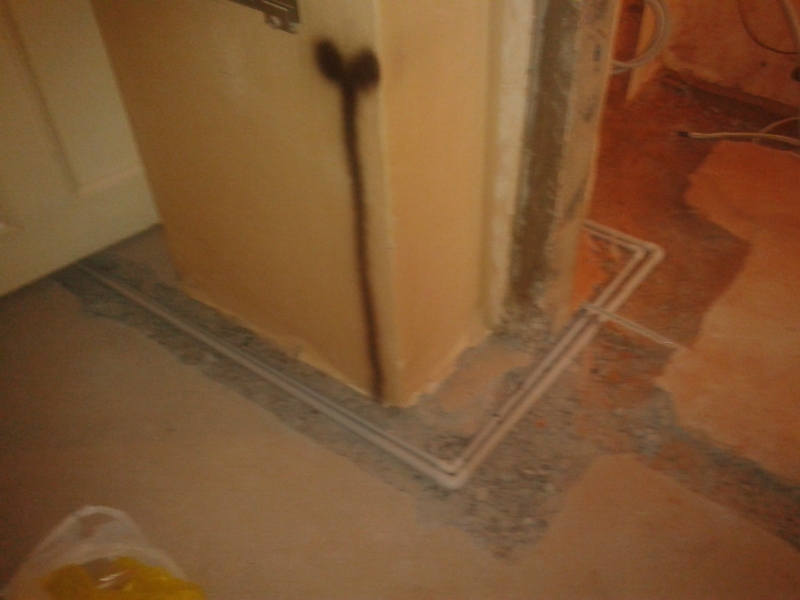

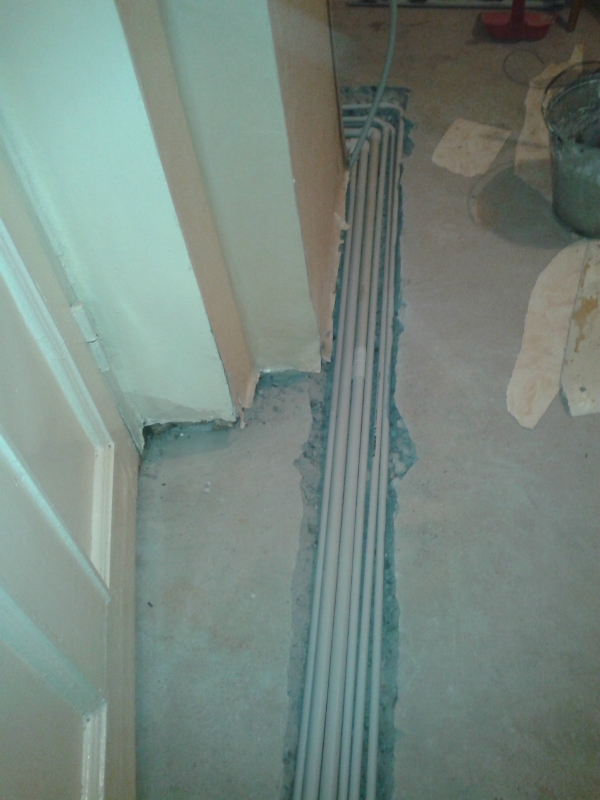

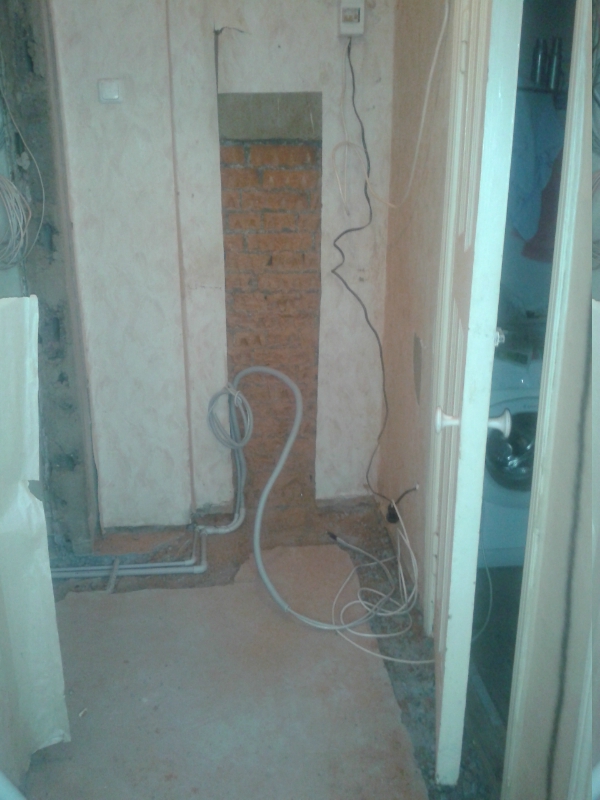

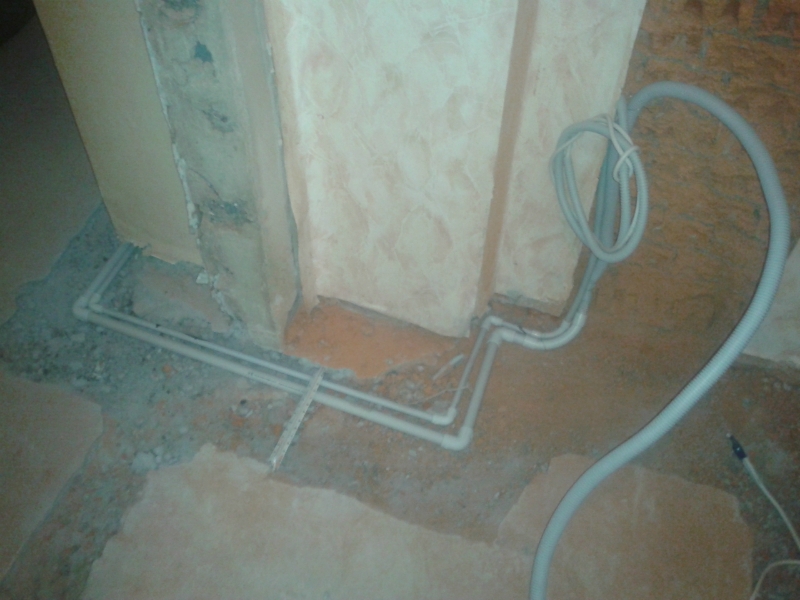

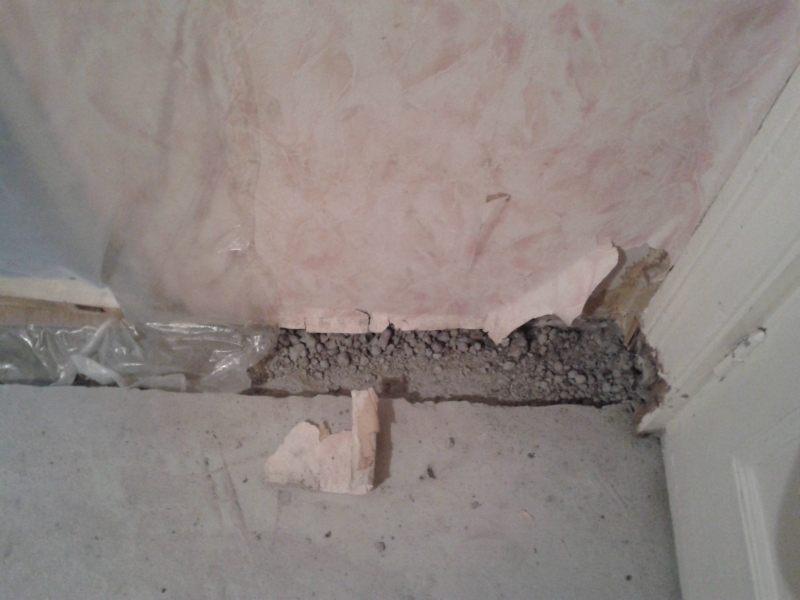

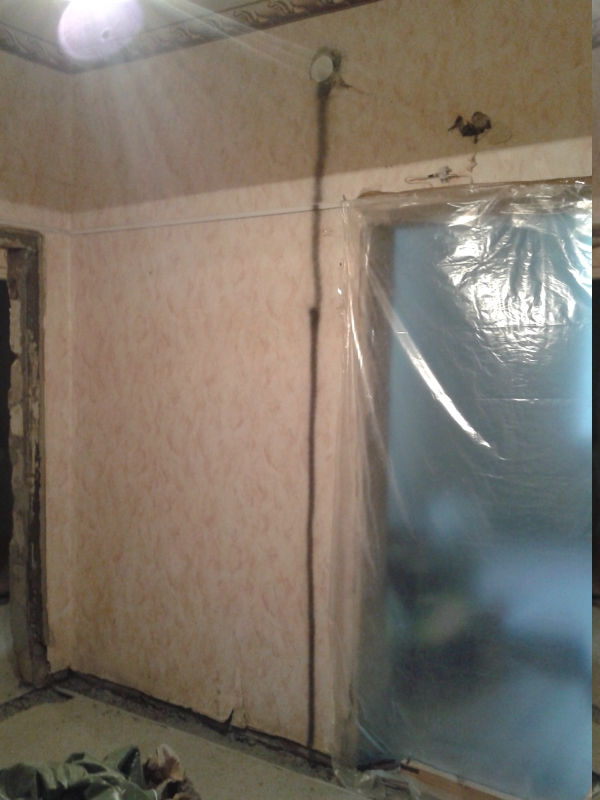

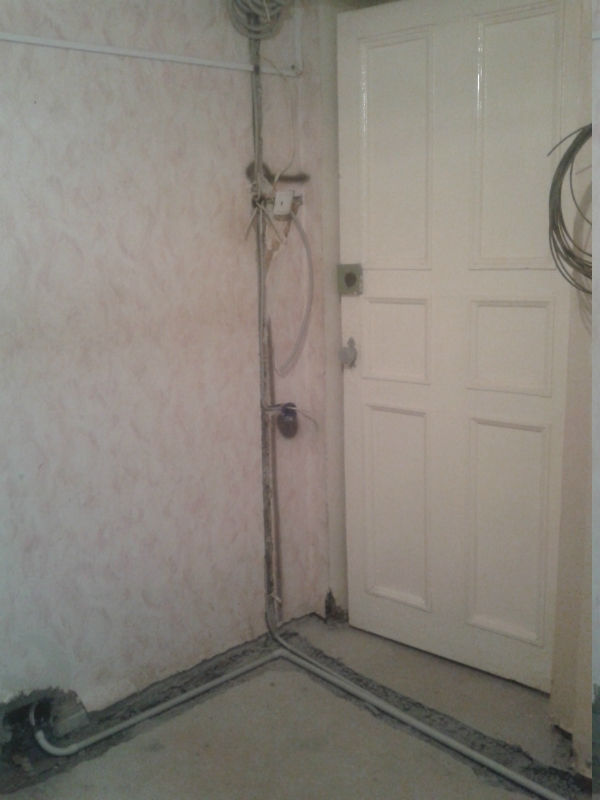

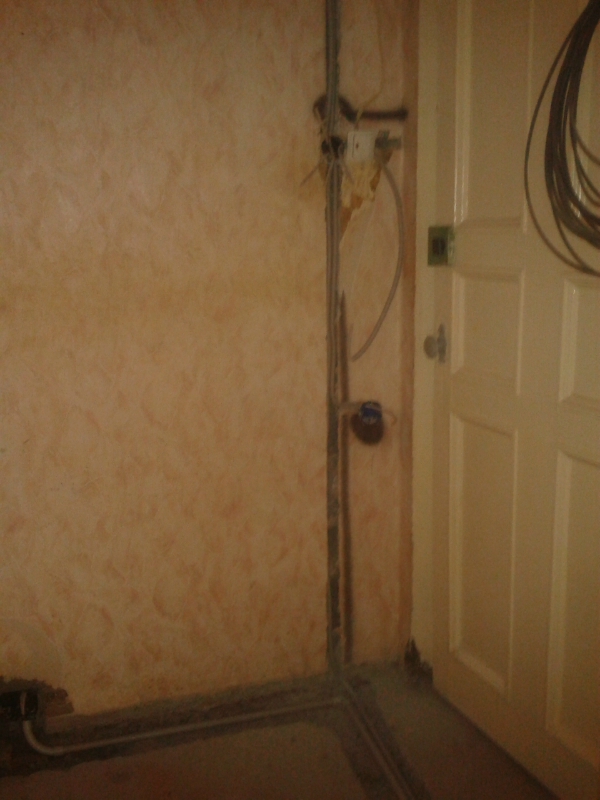

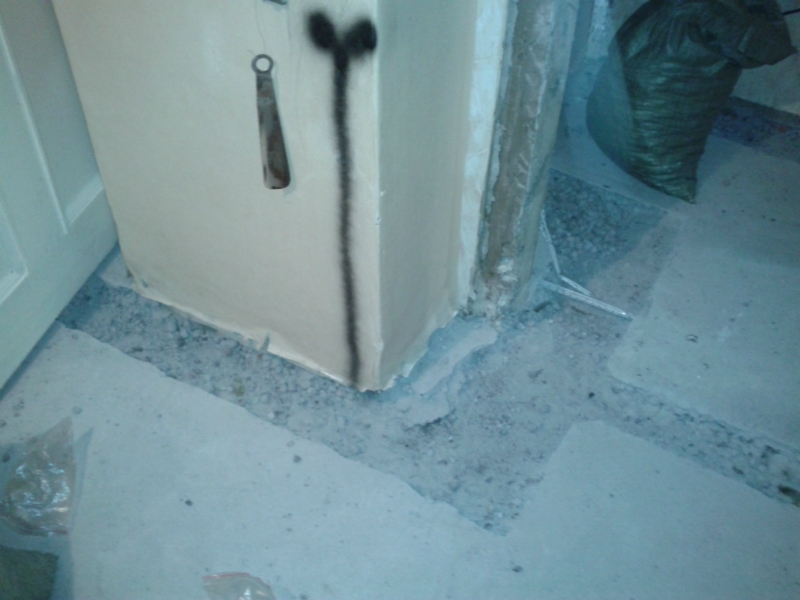

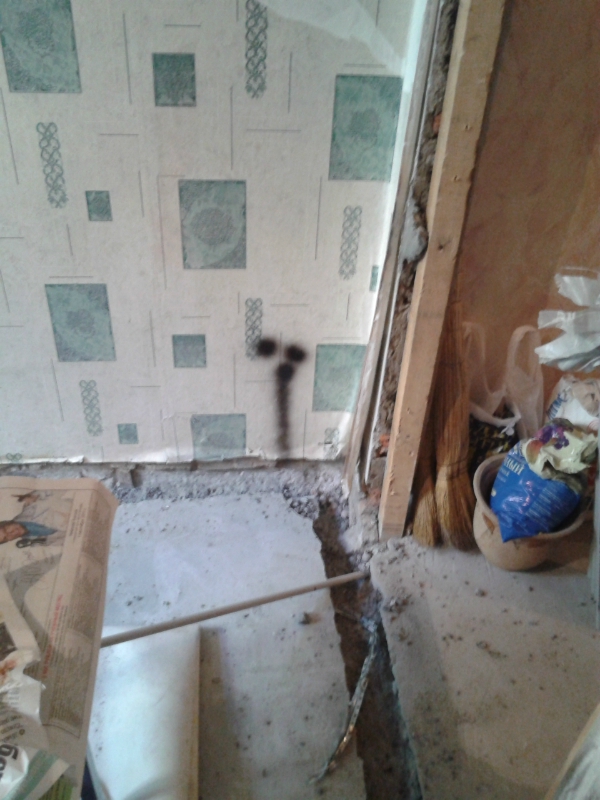

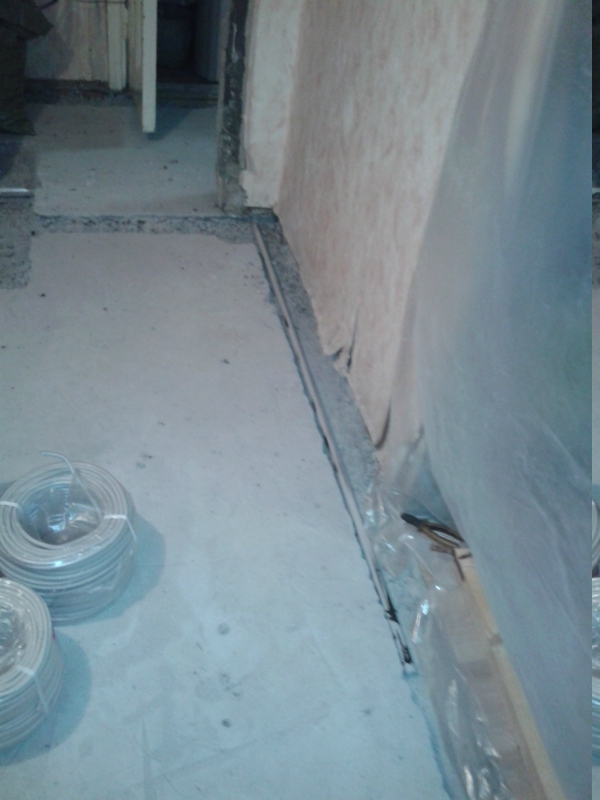

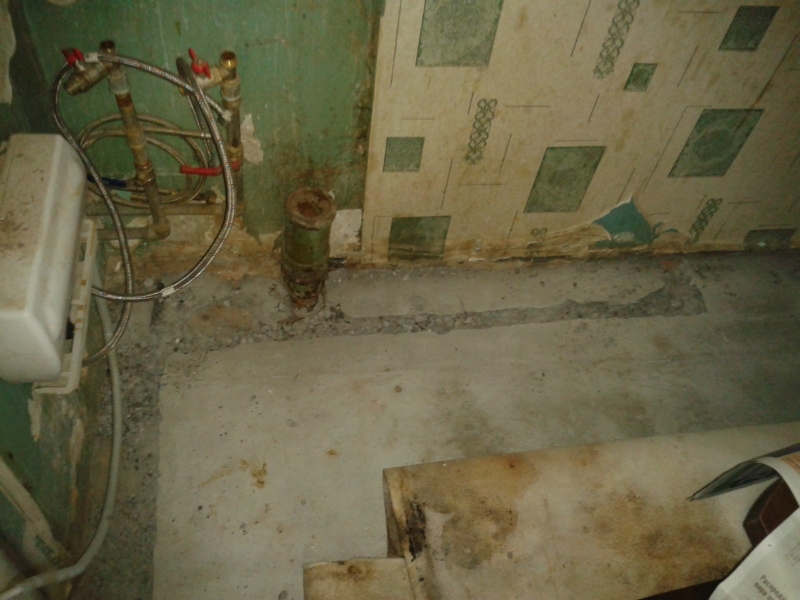

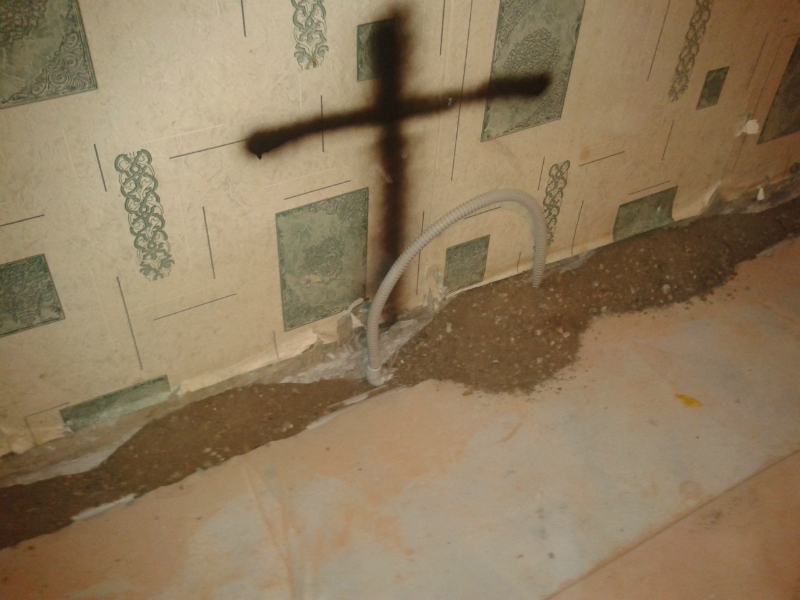

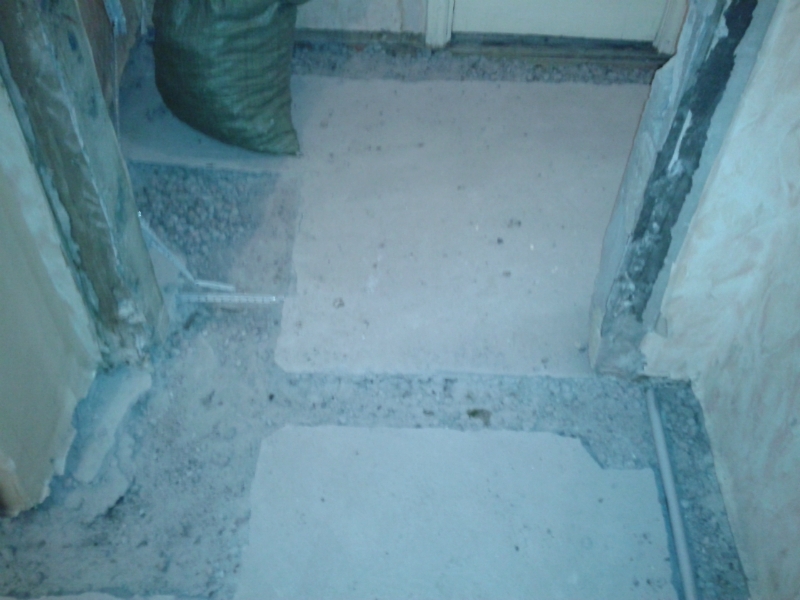

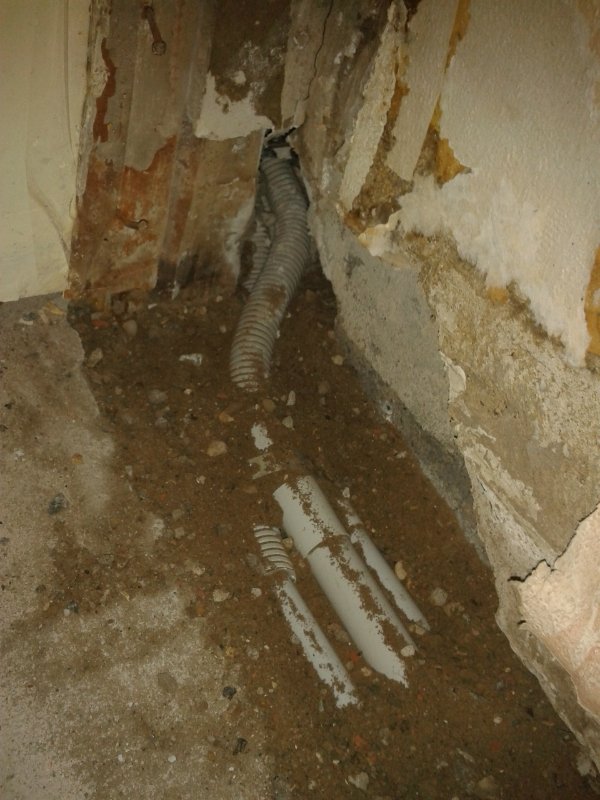

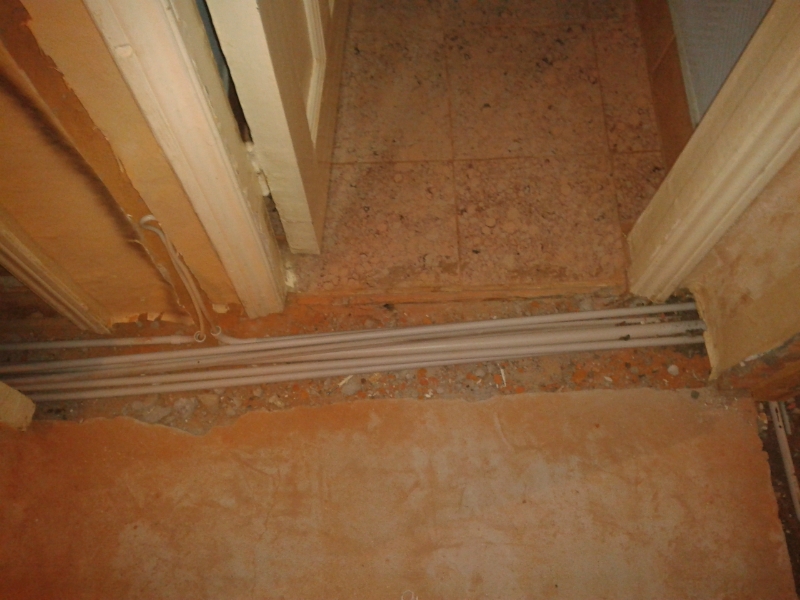

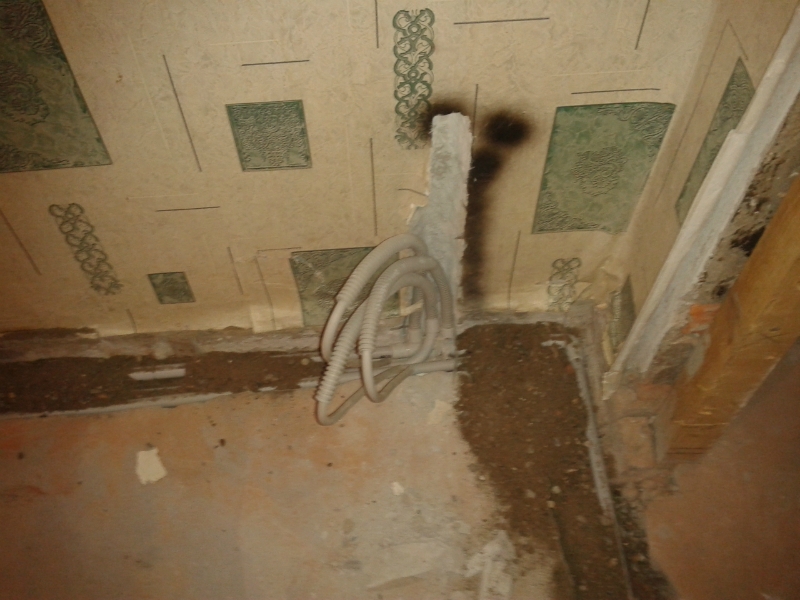

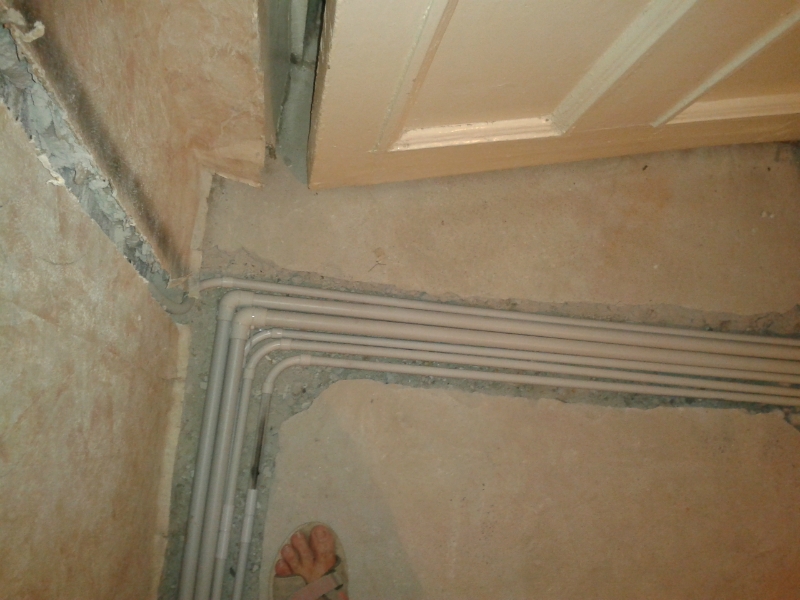

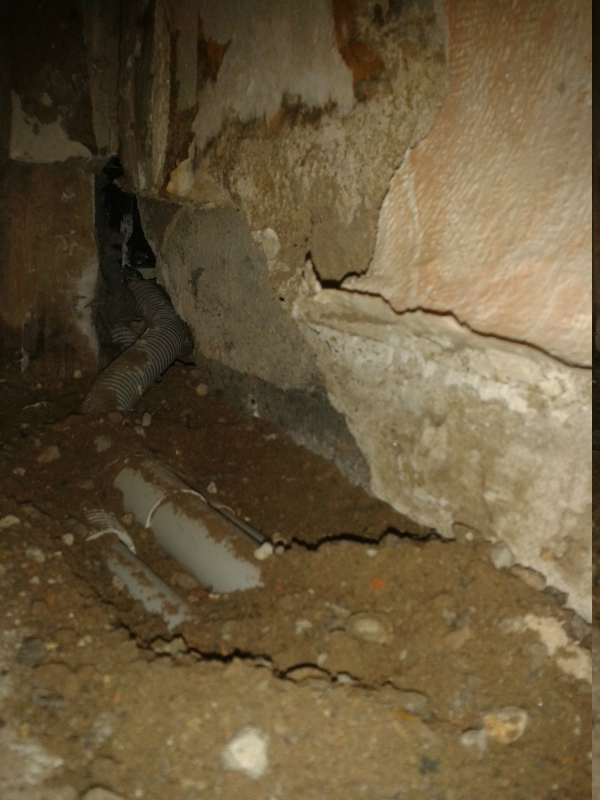

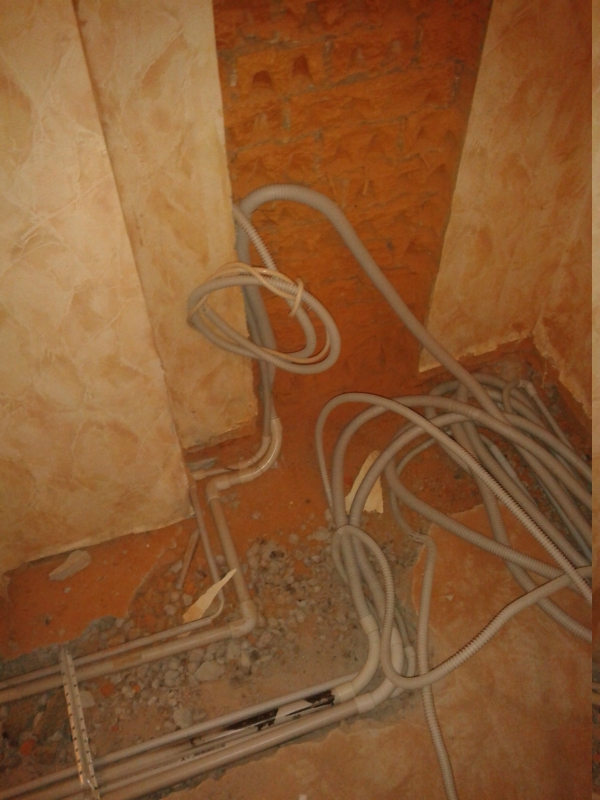

Все, что идёт по стяжке - проложено в трубах, засыпано песко-цементной смесью. Штробы делал строго вертикально, с углом 90(фартук на кухне).

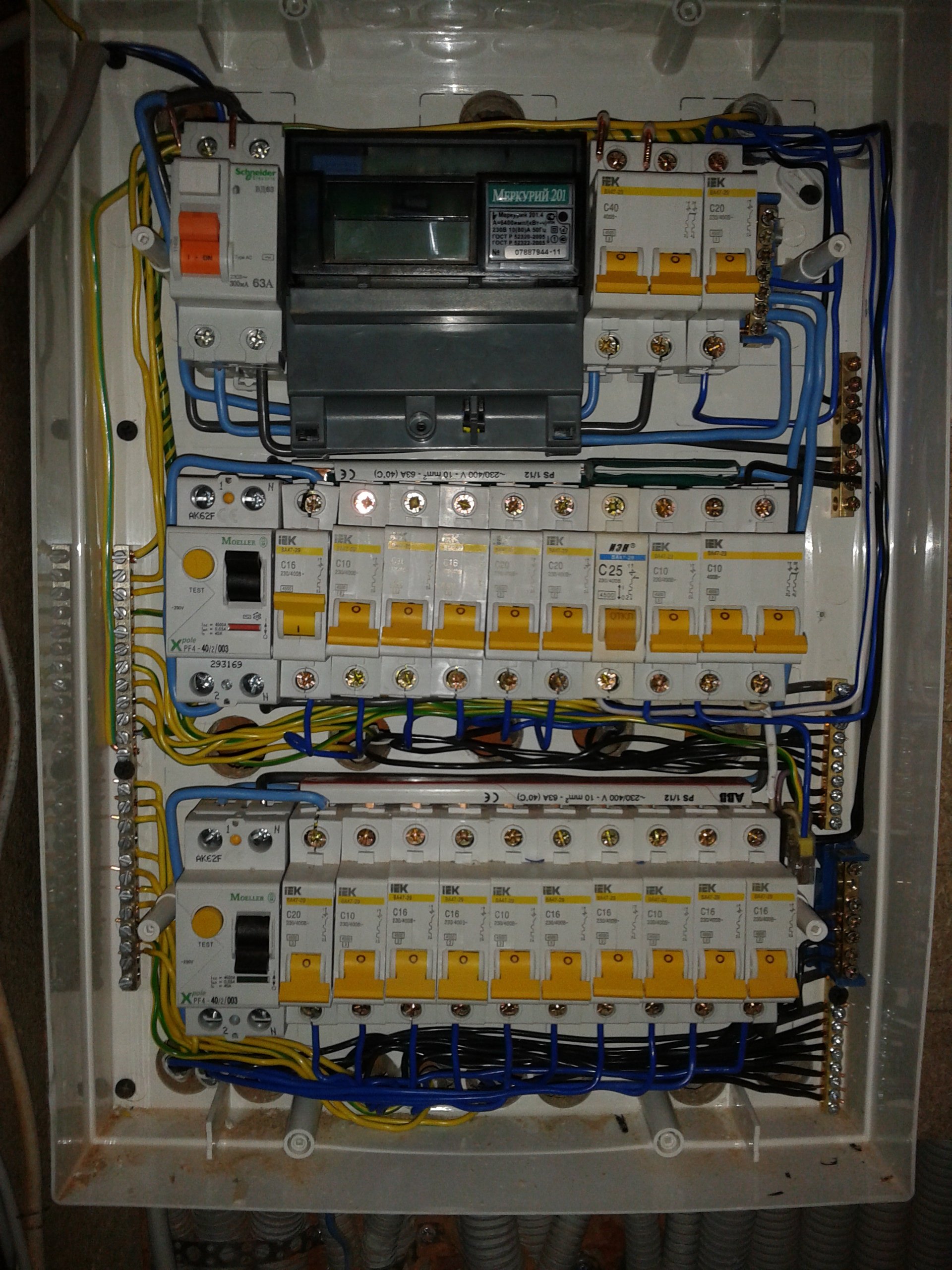

Электрика поделена на 2 группы: жилые и не жилые(сантех). каждая группа на своём УЗО(40мА) розетки-16А освещение-10А, 20 и 25 - стиралка и духовой шкаф(вне щита есть доп. блок на проточный водонагрев, на вводе общее УЗО на 63мА. Вся сила выполнена на NYM; 3x2,5-розетки, 3х1,5-освещение, ВВГ 2х4+ПВ1 1х2,5-проточник, соединения в коробках сделаны на безвинтовых зажимах Wago с контактной пастой. В этажном щите нет земли, только 3 фазы и 0 поэтому проложен ПВ3 1х4 до шины уравнивания потенциалов в щитовой дома. фото разводки слаботочки квартире пока нету, но все UTP расшиты на плинты KRONE, с этажного щита проложено 2 кокса(каждый в разветвитель WISI 1х4, 1 UTP4х2, оптика на панель 4-SC.

PS выбор автоматов IEK обусловлен жёстким бюджетом, ставка на адекватные УЗО. Розетки и выключатели - китай "Lezard" фарфоровые.

Много есть нюансов(резервные установочные коробки и протяжные тонкости), критикуйте.

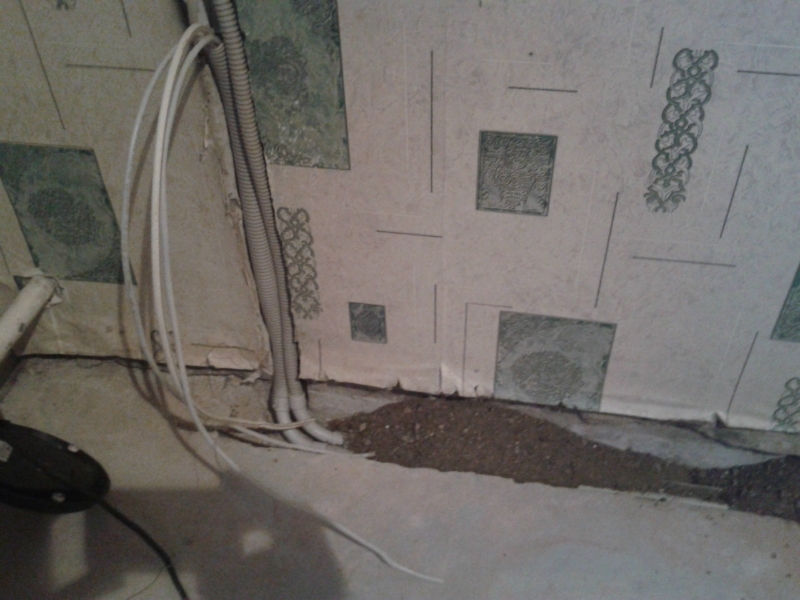

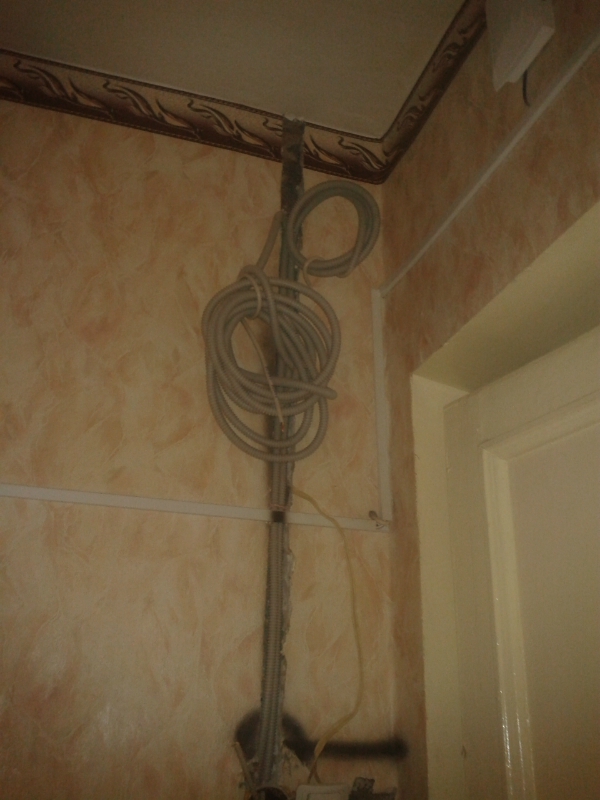

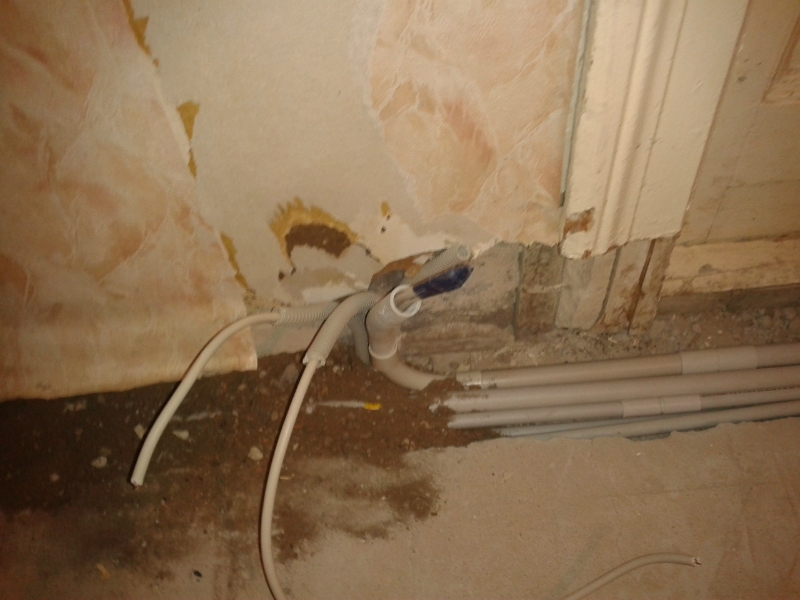

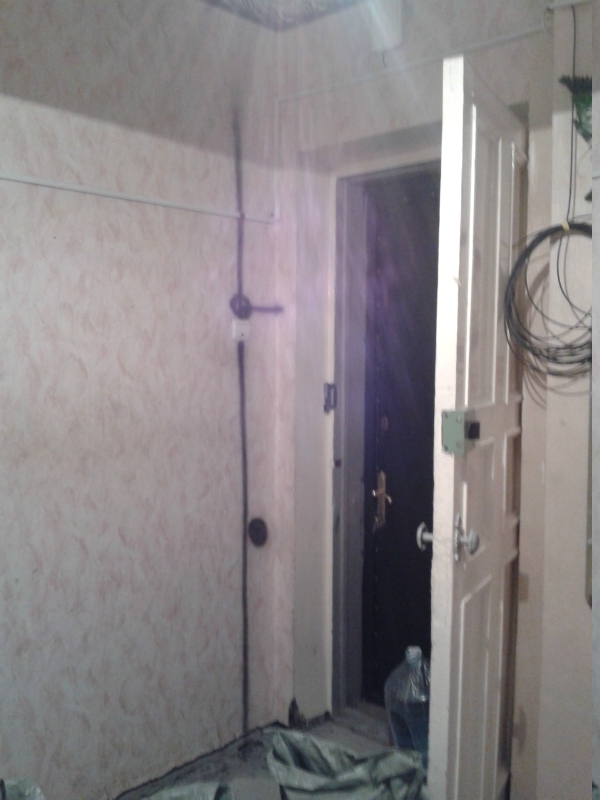

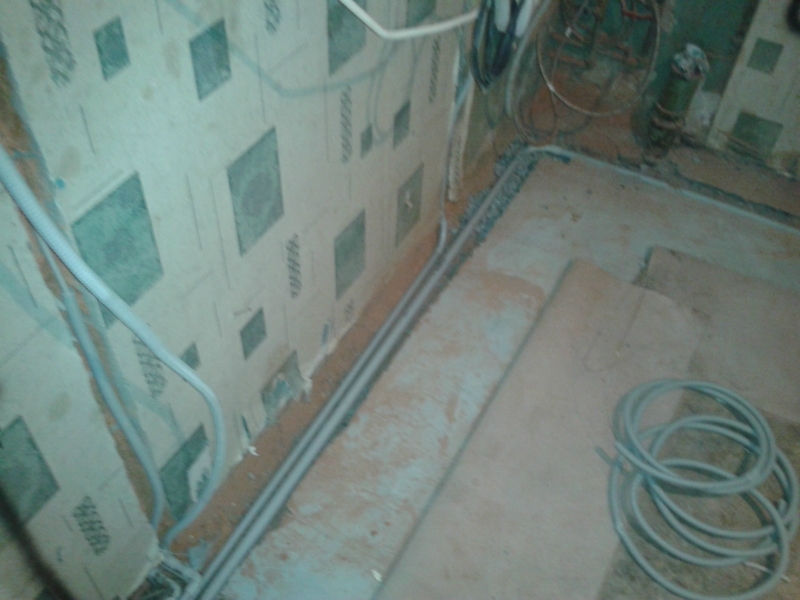

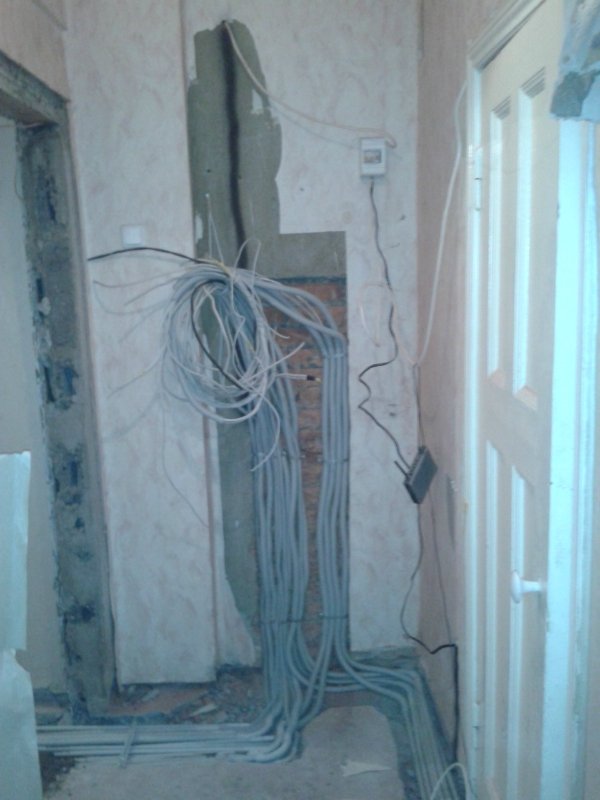

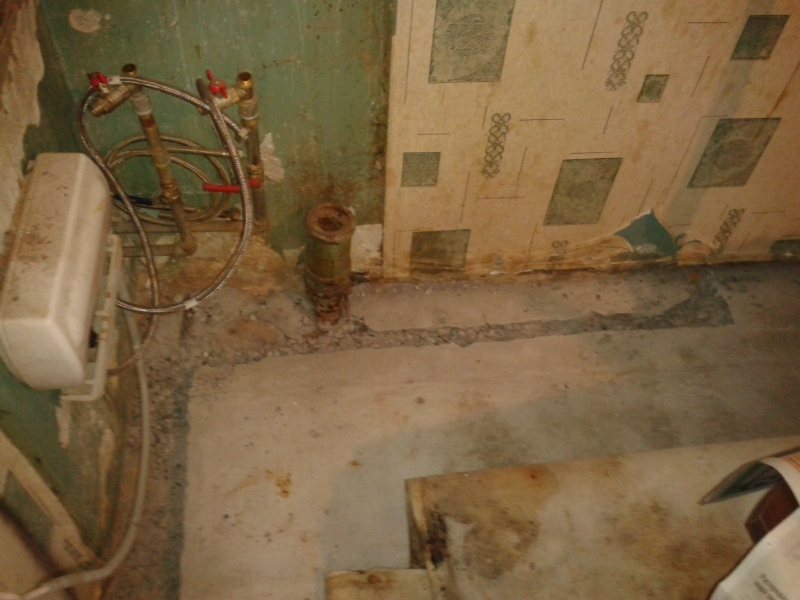

post-32928-039917300 1356550889_thumb.jpg

post-32928-028762000 1356550896_thumb.jpg

post-32928-090554700 1356550902_thumb.jpg

post-32928-041432700 1356550912_thumb.jpg

post-32928-023645700 1356550920_thumb.jpg

post-32928-035446000 1356550938_thumb.jpg

post-32928-077491100 1356550978_thumb.jpg

post-32928-048120900 1356550987_thumb.jpg

post-32928-045471800 1356550995_thumb.jpg

post-32928-074150600 1356551003_thumb.jpg

post-32928-015615700 1356551013_thumb.jpg

post-32928-045746700 1356551026_thumb.jpg

post-32928-091335300 1356551032_thumb.jpg

post-32928-045272900 1356551041_thumb.jpg

post-32928-008540600 1356551050_thumb.jpg

post-32928-007167300 1356551060_thumb.jpg

post-32928-059728000 1356551108_thumb.jpg

post-32928-026324000 1356551114_thumb.jpg

post-32928-053077000 1356551121_thumb.jpg

post-32928-012224100 1356551127_thumb.jpg

post-32928-054979700 1356551149_thumb.jpg

post-32928-040438100 1356551155_thumb.jpg

post-32928-034652300 1356551161_thumb.jpg

post-32928-021175400 1356551167_thumb.jpg

post-32928-089291400 1356551173_thumb.jpg

post-32928-064376900 1356551181_thumb.jpg

post-32928-094460500 1356551188_thumb.jpg

post-32928-016497300 1356551195_thumb.jpg

post-32928-078987000 1356551204_thumb.jpg

post-32928-071118800 1356551213_thumb.jpg

post-32928-059600800 1356551235_thumb.jpg

post-32928-071619600 1356551242_thumb.jpg

post-32928-086414700 1356551250_thumb.jpg

post-32928-012100100 1356551263_thumb.jpg

post-32928-047252300 1356551272_thumb.jpg

post-32928-091829100 1356551280_thumb.jpg

post-32928-035800000 1356551292_thumb.jpg

post-32928-067168700 1356551300_thumb.jpg

post-32928-025169400 1356551317_thumb.jpg

post-32928-001304500 1356551324_thumb.jpg

post-32928-051139300 1356551335_thumb.jpg

post-32928-099737100 1356551340_thumb.jpg

post-32928-016369900 1356551347_thumb.jpg

post-32928-034917600 1356551355_thumb.jpg

post-32928-033525900 1356607553_thumb.jpg

post-32928-035896300 1356607559_thumb.jpg

post-32928-034267200 1356607565_thumb.jpg

post-32928-096743300 1356607570_thumb.jpg
