[xplorer]

Доброго времени суток.



Поделитесь кто какой производительности добивался при создании шейперов на базе linux/freebsd? Сколько абонентов мог тянуть один и сколько pps? Конфигурация серверов так же желательна к предоставлению :)



Начну с себя.



8 процов ( с hyper-threading ), 8 Gb RAM, network Intel 82576 1Gbx2.



На борту CentOS 6.2. Для обработки трафика используется tc(htb) с набором самописных скриптов.



Сейчас при 220kpps исходящие и 120kpps входящие на одном интерфейсе htop показывает загрузку 23-25% на всех ядрах. Вечером нагрузка подрастет, и планирую еще абонентов перекинуть для теста. О результатах напишу.



Хочется понять насколько много можно выжать из софтового решения и до какого уровня развития провайдера оно имеет право на жизнь.

Edited December 19, 2012 by xplorer

[sexst]

До любого имеет право на жизнь. Крупные альтернативные операторы гоняют сервера в хвост и в гриву ибо дешево, производительно и настраиваемо под свои нужны. Да и резервировать/чинить/менять тоже просто.

[xplorer]

До любого имеет право на жизнь. Крупные альтернативные операторы гоняют сервера в хвост и в гриву ибо дешево, производительно и настраиваемо под свои нужны. Да и резервировать/чинить/менять тоже просто.



Не уверен что при 150 тыс абонентов удобно обслуживать такое большое количество серверов. Они требуют места, резервирования, электроэнергии, и т д. Разница в цене с железными решениями тогда должна быть очень большой.



Кстати, какие железки покупают для шейпинга, есть информация? Цена, сколько сессий и пакетов держат?

Edited December 19, 2012 by xplorer

[s.lobanov]

Кстати, какие железки покупают для шейпинга, есть информация? Цена, сколько сессий и пакетов держат?



hw-брасов на рынке хватает, значительная часть характеристик есть в паблике, ищите. названия платформ - Cisco ASR, Juniper MX(старшие модельки), Huawei ME60(-X), Ericsson SE, Alcatel SR. Но это лишь платформы, а реальные характеристики складываются из того, какие платы и свитч-фабрики вы купите в них.



Для обработки трафика используется tc(htb) с набором самописных скриптов.



Сказать что у вас htb это ничего не сказать. Может у вас там сотня классов на все случаи жизни, а может всего 1-2



Хочется понять насколько много можно выжать из софтового решения и до какого уровня развития провайдера оно имеет право на жизнь.



До тех пор пока админу(ам) есть реальная мотивация всем этим заниматься. Если у вас админы с улицы или вы их не сильно мотивируете, то проще купить hw-решение, которое потом смогут спокойно эксплуатировать другие люди, а не вкуривать костыли вашего наколеночного решения.

[sexst]



Не уверен что при 150 тыс абонентов удобно обслуживать такое большое количество серверов. Они требуют места, резервирования, электроэнергии, и т д. Разница в цене с железными решениями тогда должна быть очень большой.

У нас намного больше 150 тыс абонентов.

Занимается серверами этого направления по сути один человек. Если своевременно обновлять платформы, то их количество весьма в пределах разумного. Денег в таких масштабах экономится немерено, особенно с учетом того что на эти же сервера можно посадить кучу всего нужного и бесплатно, а снятые старые платформы заюзать по другие нужды.

[replicant]

Не уверен что при 150 тыс абонентов удобно обслуживать такое большое количество серверов. Они требуют места, резервирования, электроэнергии, и т д. Разница в цене с железными решениями тогда должна быть очень большой.



Не обязательно кол-во серверов должно быть большим. Допустим взять простую калькуляцию платформы на базе Asus R100-X7 + Intel E3-1270v2 + i350T4 + 8Gb RAM + 2 SSD/HDD - такая железка обойдется в 40-45 тыс.руб, мощности в ней от силы 150-180 Вт, т.е. не космические цифры.



В 1 млн.рублей таких тазиков покупается 20-25 штук. При грамотной организации софта такой тазик будет выдавать в шейпере запросто 2 Гбит/с на вход и 1 Гбит/с на выход, т.е. почти в полку забивать 2 Гбит аплинк.



20 тазиков закидают трафиком 20-30 Гбит аплинк как два пальца, а если напрячься, то и 40 Гбит.



Все это хозяйство легко помещается в один шкаф на 42-47 U высоты, до кучи в шкаф ставится какой-нибудь коммутатор с портами 10G и на выходе из шкафа уже имеем n*10G ниток оптики. Далее это все куда-то там загоняем и т.д. и т.п.



В итоге недорого, модульно, производительно, отказоустойчиво, ремонтопригодно и т.п.



Теперь посчитайте что можно из готового аппаратного взять на 1 млн. рублей, чтобы зашейпить 40 Гбит трафика пользовательских сессий. Думаю не стоит объяснять что такое 40 Гбит/с аплинк и сколько это в абонентах.



Что-то даже затрудняюсь сходу назвать что-то из железных решений, способное на такие подвиги в пределах 1 млн. рублей.

Edited December 19, 2012 by replicant

[sexst]

Гигабит ната + полисинга + netflow + говноанализа(для дальнейшего перенаправления "интересного" трафика на нормальные анализаторы - полезно в свете последних законов) укладывается в 1000 баксов и 40Вт/ч (среднее за сутки) в общем-то. Найдете готовое железное решение, скажем, на 200 гигабит за шесть миллионов и с потреблением около 10 КВт, сообщите пожалуйста=)



Тут мелькало видео с докладом г-на cmhungry с последнего КРОСа, там вопрос цены освещался очень неплохо.

Edited December 19, 2012 by sexst

[xplorer]





Сказать что у вас htb это ничего не сказать. Может у вас там сотня классов на все случаи жизни, а может всего 1-2







У нас 1 абонент = 1 класс. То-есть теоретическое ограничение 65535 абонентов, но столько на одном сервере думаю не вытянуть. Кто-то кстати организовывал по другому?





У нас намного больше 150 тыс абонентов.

Занимается серверами этого направления по сути один человек. Если своевременно обновлять платформы, то их количество весьма в пределах разумного. Денег в таких масштабах экономится немерено, особенно с учетом того что на эти же сервера можно посадить кучу всего нужного и бесплатно, а снятые старые платформы заюзать по другие нужды.



Гигабит ната + полисинга + netflow + говноанализа(для дальнейшего перенаправления "интересного" трафика на нормальные анализаторы - полезно в свете последних законов) укладывается в 1000 баксов и 40Вт/ч (среднее за сутки) в общем-то. Найдете готовое железное решение, скажем, на 200 гигабит за шесть миллионов и с потреблением около 10 КВт, сообщите пожалуйста=)



Тут мелькало видео с докладом г-на cmhungry с последнего КРОСа, там вопрос цены освещался очень неплохо.





А вот это очень интересно. Не является ли секретом какое Вы используете оборудование, какую ось и сколько серверов у Вас в работе?











Не обязательно кол-во серверов должно быть большим. Допустим взять простую калькуляцию платформы на базе Asus R100-X7 + Intel E3-1270v2 + i350T4 + 8Gb RAM + 2 SSD/HDD - такая железка обойдется в 40-45 тыс.руб, мощности в ней от силы 150-180 Вт, т.е. не космические цифры.



.........



Что-то даже затрудняюсь сходу назвать что-то из железных решений, способное на такие подвиги в пределах 1 млн. рублей.



Если действительно все это можно выжать из 45 тыс рублей, железные БРАСЫ - нервно курят в сторонке. Получается по принципу нам лень - мы платим (покупаем брасы) или нам не лень и мы пашем :)



У нас вообще странные проблемы возникают. Есть шейпер у которого 2 проца по 6 ядер, итого на выходе имеет 24 головы с ht. Во что упирается - непонятно, но производительность у него в пике намного меньше чем у 8-ми голового (писал выше), хотя по irq в секунду и по физической загрузке процессоров, все на минимальном уровне. Единственное что на нем собран bonding из 3 каналов в один. Может это и есть камень преткновения... Сейчас дальше эксперементируем, пробуем выжать из этих железок по максимуму. О способах и результатах само собой напишу :)

[replicant]

итого на выходе имеет 24 головы с ht. Во что упирается - непонятно, но производительность у него в пике намного меньше чем у 8-ми голового



Я ушел от решения с большим числом ядер (12 и более) и с HT



- HT вообще выключаю ибо не нужно как класс, производительности это не добавляет, а проблемы могут быть с затыками на так называемых дополнительных "ядрах"

- два физических проца по 4 ядра, допустим Intel Xeon E5630 2.53GHz, т.е. всего 8 ядер, работают лучше, чем то же самое, но с включенным HT, VT-d и прочими "радостями"

- физический процессор Intel Xeon E3-1280v2 3.6GHz с 4-мя ядрами ведет себя почти так же как 8-ядерник из процов 2.53Ghz, лишь совсем немного уступая в производительности

(почти в 1.7 раза дешевле, меньше по мощности в ваттах в 2.2 раза и требует менее дорогую платформу)

- связка из 6 х 1 Гбит/с интерфейсов в bond хуже по производительности, чем один на 10Гбит/с в той же самой машине

- одна и та же машина в конфигурации с 4-мя слотами памяти 4х2Гб=8Гб работает чуть хуже, чем 2х4Гб=8Гб такой же памяти



и т.д. и т.п. практические наблюдения ...



Поэтому, когда говорят, что 24 CPU с HT, то как-то это "не айс" для задач шейпинга, ната, полисинга, роутинга, подсчета трафика и т.п. сетевых дел. Лучше больше частоту, меньше ядер на машину, без HT и без транков, бондов и т.п. вязанок из UTP. Практика показывает что такие решения более стабильные.



Одна и та же машина с вязанкой 6х1 Гбит ведет себя хуже, чем с вязанкой 4х1 Гбит при условии, что CPU имеет 4 ядра. При этом трафик через машину что в одном что в другом случае одинаковый, а нагрузка на CPU намного выше в случае, когда "сетевых веревок" больше.



Считаю что конфигурация должна быть простой. Если есть необходимость прокидывать более 1 Гбит, то можно связать два интерфейса в один, но когда более 2-3 Гбит, то лучше уже подумать о 10 Гбит карточке ибо выйдет боком.

Edited December 22, 2012 by replicant

[sexst]

Ну на самом деле конкретику по понятным причинам описать не могу, увы =(



Такие цены выходят на Xeon'ах последнего или предпоследнего поколений (типа x56xx / E5 гигагерц этак на 2.5-2.7, больше сильно дороже) + Intel X520 (можно попробовать и парочку i350-T4, но всплывают косяки с бондингом) + побольше оперативки + платформа по вкусу (мне лично supermicro нравятся). Приоритетнее вкладываться в хорошие сетевые чем в процессор.



Из софта решений опять таки много. Малеванов vyatta разогнал, у нас линух с самописными модулями.



Итого получается ~150к,1u и ~200Вт/ч за 5 гигабит трафика. Количество денег/ серверов на конечный трафик посчитать легко.

По персоналу - грамотный линуксовод стоит не дороже грамотного хардварщика (а следить за всем этим хозяйством один черт кому-то нужно), а софт тюнится/пишется один раз, дальше как правило тот же линуксовод способен его поддерживать и править.

[xplorer]

Попробую отключить HT и обновить ядро, может допилили что. Нагружу до отказа, о результатах напишу.

[doubtpoint]

Мы пробовали несколько двухпроцессорных серверов и получили отрицательные результаты производительности. Предположили, что связано с проблемами синхронизации кеша процессора.

В тоже время HT не приводил к снижению производительности(даже наоборот). Поэтому используем процессоры i7-3770, i7-3930 или аналогичные однопроцессорные хеон.

[sexst]

От платформы зависит. На каких-то проблема всплывает, на каких-то нет. В общем и целом рекомендуется больше одного процессора не ставить. Точная причина неизвестна, предположения разные - от кеша и до багов с шиной к процессорам.

[dmitry_]

выложу свои наблюдения по этому поводу



имеем 2 разновидности серверов, все на платформах супермикро.

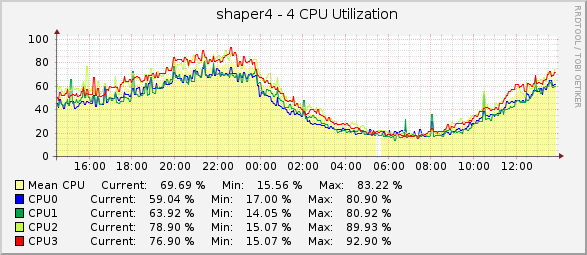

на первой платформе стоит проц Intel® Xeon® CPU E31220 @ 3.10GHz - 4 ядра, сетевухи: 2 встроенные e1000e и Intel 82576 2х портовая, из них делаются 2 bond, один на вход, другой на выход.

Трафик на каждом bond: ~ 150kpps in/out, 1.33Gb/s in и 600Mb/s out в это время видим загрузку CPUs следующую

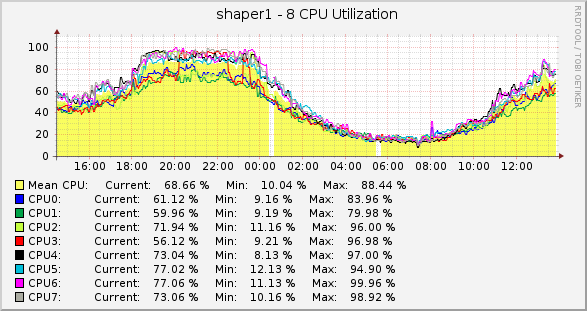

на второй платформе стоит проц Intel® Xeon® CPU E5620 @ 2.40GHz - 8 ядер, с сетевухами картина идентичная первой

Трафик на каждом bond: ~ 145kpps in, 111kpps out, 1.25Gb/s in и 480Mb/s out в это время видим загрузку CPUs следующую



На обоих машинах крутятся, nat, htb shaping на in/policing на out, и самописный демон для снятия conntrack - видно что 1 камень загружен чуть больше.



Можно сделать вывод что 4-х ядерный проц с большей тактовой частотой справляется лучше с задачами, чем более ядерный, но меньшей тактовой частотой.

У меня были мысли разогнать Xeon® CPU E5620 @ 2.40GHz, кто-нибудь таким занимался и стоит ли вообще гнать CPU в таких решениях, не выйдет ли это боком?

2-я платформа покупалась с надеждой, что вытянет честные 2Gb/s, но не тут то было, теперь думаю или разогнать CPU или купить 2-проц, платформа позволяет устанавливать 2

[passer]

Дык сравнили, 4 ядра на частоте 3ГГц и 4 (не 8) ядра на 2.4ГГц, пусть даже с большим кэшем.



Пруф на ark.intel.com.







P.S. Очереди прибиты к ядрам? У меня загрузка поменьше будет при той же почти нагрузке (140kpps).

Edited January 12, 2013 by passer

[doubtpoint]

Можно сделать вывод что 4-х ядерный проц с большей тактовой частотой справляется лучше с задачами, чем более ядерный, но меньшей тактовой частотой.

У меня были мысли разогнать Xeon® CPU E5620 @ 2.40GHz, кто-нибудь таким занимался и стоит ли вообще гнать CPU в таких решениях, не выйдет ли это боком?

2-я платформа покупалась с надеждой, что вытянет честные 2Gb/s, но не тут то было, теперь думаю или разогнать CPU или купить 2-проц, платформа позволяет устанавливать 2



Несколько постов выше писали(в том числе и я): Двухпроцессорные платформы не дают выигрыша(даже хуже).

Некоторые пишут HT вредит системе. Мои результаты не подтверждают это(хотя я в соседней теме написал, что тоже столкнулся с проблемами).

Но даже если HT дает 1,5 раза прирост, то вторая платформа не очень выглядит привлекательной.

Возможно вам надо оптимизировать софт - на i7-3770 можно вытянуть более 1Мpps и 5Гбит\с(в сумме всех if).

Серверные платформы не очень удобны для разгона, а необходимую надежность, при разгоне, только вы сможете оценить.

[KotikBSd]

Вставлю свои пять копеек, имеем 3 сервера, конфиги такие:

Софт везде один:

Gentoo 2.6 x86_64

iptables NAT, вкл\выкл достп в инет, редирект на странички блокировки итп... плавила CLASSIFY для шефпинга в tc

ipset со списками

tc htb по однму на абонента.

urlsnarf

ipt_netflow (данные отсылаются на другой сервер)

bind9 - используется как второй DNS сервер для юзеров которых он обслуживает, это было сделано для балансировки в случае если один из серверов падает его нагрузка переходит на другой. в общем bind не нагружен практически. по этому картины не портит...



Схема IPoE



Сервера:

1) самосбор

model name : Intel® Core2 CPU 6400 @ 2.13GHz --- ДВА ЯДРА таких

cpu MHz : 2128.000

cache size : 2048 KB

bogomips : 4256.00

Сеть: (одна встроенная вторая внешняя PCI)

00:19.0 Ethernet controller: Intel Corporation 82566DM Gigabit Network Connection (rev 02)

04:03.0 Ethernet controller: Intel Corporation 82540EM Gigabit Ethernet Controller (rev 02)



2) Сервер Depo:

model name : Intel® Core2 Duo CPU E7200 @ 2.53GHz --- ДВА ЯДРА таких

cpu MHz : 2533.000

cache size : 3072 KB

bogomips : 5053.12

Сеть: (обе встроенные)

0d:00.0 Ethernet controller: Intel Corporation 82573E Gigabit Ethernet Controller (Copper) (rev 03)

0f:00.0 Ethernet controller: Intel Corporation 82573L Gigabit Ethernet Controller



3) Покупали б\у DELL фирменный, о чем сейчас жалеем, дешево, но медленно...

model name : Intel® Xeon CPU 2.80GHz два ядра

cpu MHz : 2792.992

cache size : 1024 KB

bogomips : 5586.26

Сеть: (2ве встроенные...)

06:07.0 Ethernet controller: Intel Corporation 82541GI Gigabit Ethernet Controller (rev 05)

07:08.0 Ethernet controller: Intel Corporation 82541GI Gigabit Ethernet Controller (rev 05)





п.с. памяти везде два гига. подробнее по платформе типа что за память и мать смотреть лень, если кому-то надо то посмотрю по факту.

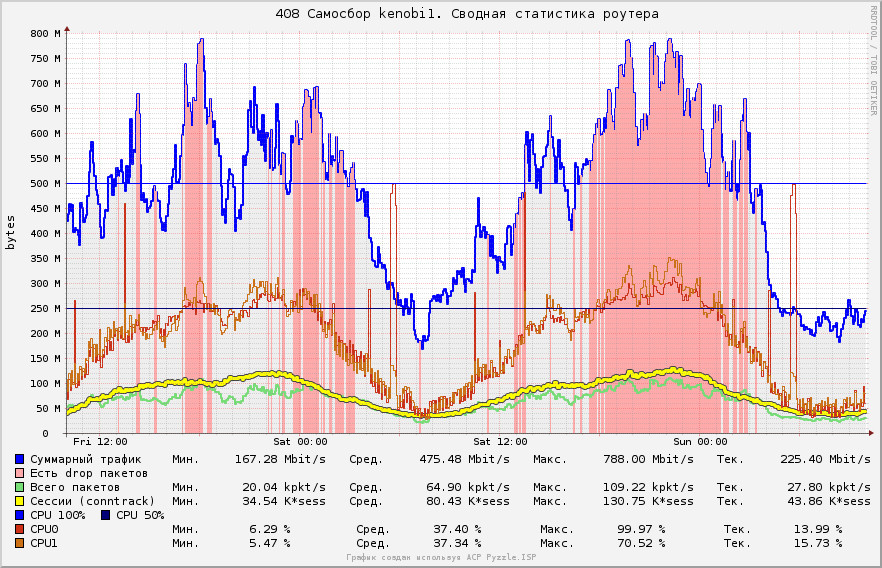

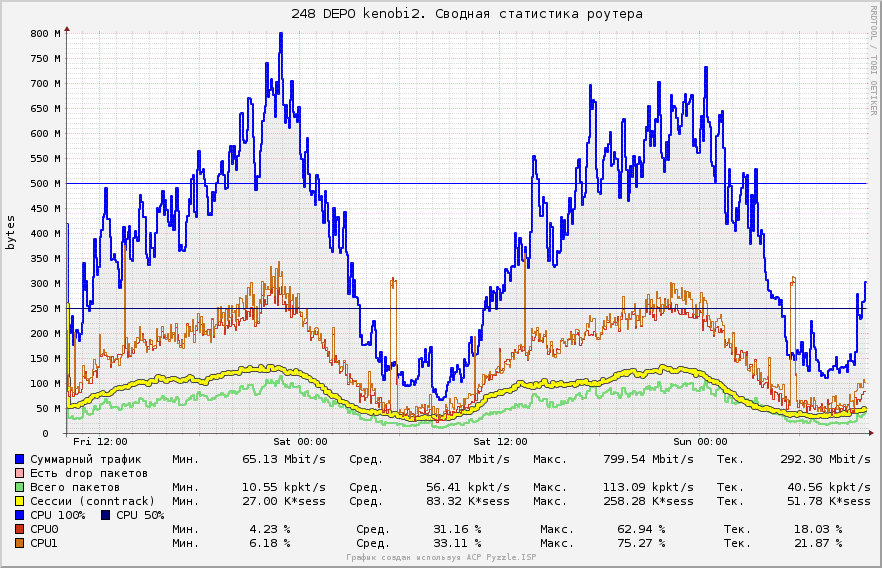

А теперь графики:

на первом графике на дропы внимания не обращайте, там дропы не на абонентском интерфейсе, а скрипты дропы отовсюду снимают, по этому не красиво выходит :)



п.с. всплески CPU это скрипты по cronY, архивация...

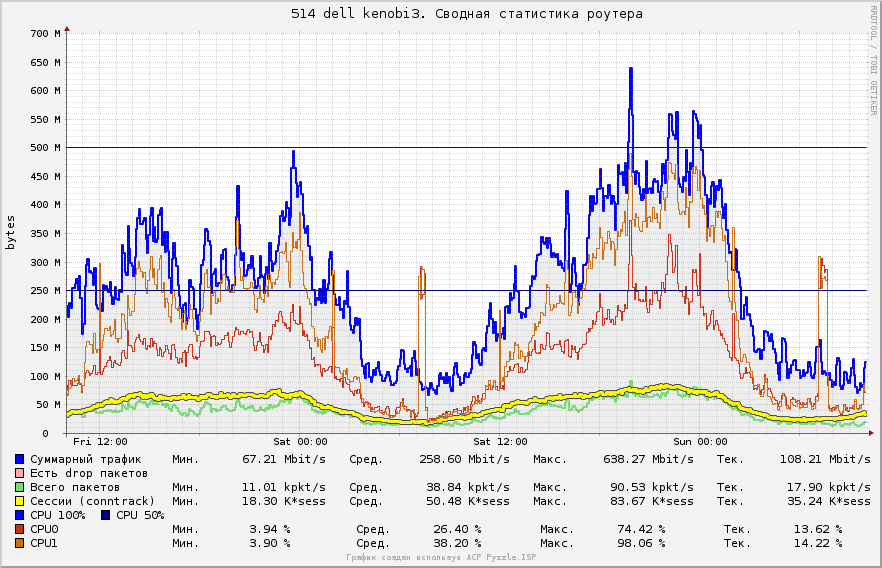

DELL всю картину портит... вот думаю заменить его тоже на DEPOшный сервер, а его отправить на покой какойнить хренью заниматься... что мы не делали, но заставить его работать на ровне с остальными не вышло...

Edited January 12, 2013 by KotikBSd

[replicant]

DELL всю картину портит... вот думаю заменить его тоже на DEPOшный сервер, а его отправить на покой какойнить хренью заниматься... что мы не делали, но заставить его работать на ровне с остальными не вышло...

Я вот удивляюсь, а что вы хотели от DELL'a (пусть он хоть 100500 раз фирменный)?



1. Процессор у него какой-то из старых, если c кешем всего 1М (вы бы модель точно указали и сокет).

2. Шина у него поди узкая, по крайней мере точно уже чем у Core2.



И без наблюдений сразу понятно, что он будет слабее всех и выжать из него много не получится. Можно было даже не пробовать его вводить в строй. Время бы сэкономили.

И это еще без разбора полетов с разномастными сетевками. В DELL'e и сетевки-то так себе ...



DEPO - это все равно переплата за воздух. Купите недорогую платформу в x-com или nix.ru и процессор/память к ней до кучи. Вот и будет правильный сервер за небольшие деньги.

Edited January 12, 2013 by replicant

[dmitry_]

Можно сделать вывод что 4-х ядерный проц с большей тактовой частотой справляется лучше с задачами, чем более ядерный, но меньшей тактовой частотой.

У меня были мысли разогнать Xeon® CPU E5620 @ 2.40GHz, кто-нибудь таким занимался и стоит ли вообще гнать CPU в таких решениях, не выйдет ли это боком?

2-я платформа покупалась с надеждой, что вытянет честные 2Gb/s, но не тут то было, теперь думаю или разогнать CPU или купить 2-проц, платформа позволяет устанавливать 2



Несколько постов выше писали(в том числе и я): Двухпроцессорные платформы не дают выигрыша(даже хуже).

Некоторые пишут HT вредит системе. Мои результаты не подтверждают это(хотя я в соседней теме написал, что тоже столкнулся с проблемами).

Но даже если HT дает 1,5 раза прирост, то вторая платформа не очень выглядит привлекательной.

Возможно вам надо оптимизировать софт - на i7-3770 можно вытянуть более 1Мpps и 5Гбит\с(в сумме всех if).

Серверные платформы не очень удобны для разгона, а необходимую надежность, при разгоне, только вы сможете оценить.

софт крутится на всех шейперах одинаковый, и оптимизировать его не вижу смысла, что скорее всего придется делать то это разгонять проц E5620 или покупать еще одну жельзяку, уже думаю на i7

[drv_sevstar]

Intel® Core i7-3960X CPU @ 3.30GHz + 82599EB 10-Gigabit SFI/SFP+ Network Connection =

800/700 kpps , 6/5 Gbit in/out

cpu 65%

[dmitry_]

Intel® Core™ i7-3960X CPU @ 3.30GHz + 82599EB 10-Gigabit SFI/SFP+ Network Connection =

800/700 kpps , 6/5 Gbit in/out

cpu 65%

NAT? Shaping? или простой роутинг?

[drv_sevstar]

Шейпинг (ведь тема про шейпера, верно?)

NAT-а нет

+ flow sensor

пока без ipv6, но работаем над этим.

Edited January 14, 2013 by drv_sevstar

[xplorer]

Intel® Core i7-3960X CPU @ 3.30GHz + 82599EB 10-Gigabit SFI/SFP+ Network Connection =

800/700 kpps , 6/5 Gbit in/out

cpu 65%



Очень неплохой результат. По производительности делает наши xeon5675 на других шейперах... Нам бы с 10G карточками попробовать запустить схему, мне кажется что эзерченел много ресурсов съедает.

Edited January 15, 2013 by xplorer

[replicant]

мне кажется что эзерченел много ресурсов съедает.

+1 есть такое же наблюдение.

[drv_sevstar]

Intel® Core i7-3960X CPU @ 3.30GHz + 82599EB 10-Gigabit SFI/SFP+ Network Connection =

800/700 kpps , 6/5 Gbit in/out

cpu 65%



Очень неплохой результат. По производительности делает наши xeon5675 на других шейперах... Нам бы с 10G карточками попробовать запустить схему, мне кажется что эзерченел много ресурсов съедает.

Совершенно верно.

И главное - попробуйте ядра sangy bridge - будете удивлены приростом производительности.

Даже просто соберите стенд на игровой матери с i7 2600K и проверьте.

У них внутренняя шина намного шире и быстрее. А на предидущих ядрах вы просто упираетесь во внутреннюю шину проца.

Edited January 15, 2013 by drv_sevstar
