[MrNv]

Если есть у кого готовые темплейты для кактуса, поделитесь пожалуйста!

[Aleco]

Добрый день.

Тоже парился с поиском темплейта для Катуса к этой железяке. С нуля создавать было лень, переделали из темплейта для датчика температуры и влажности от какого то APC.

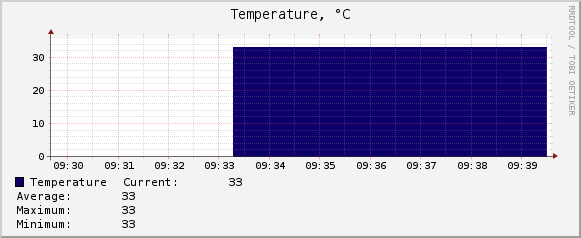

Во вложении "v0.1" (для установки внутри помещений подойдёт). Вид графика на Indoor.png.

Только температура, но уже можно настроить alarm. Добавление дискретных каналов для себя пока не рассматриваем,

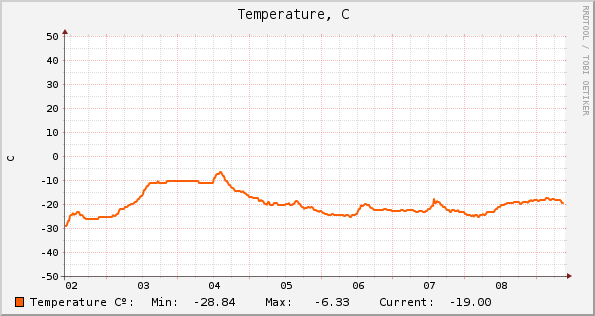

Сейчас допиливаем темплейт для уличного датчика (Outdoor.png). Будет нужно - пишите в форум.

Единственное что нужно отметить, по SNMP OID .1.3.6.1.4.1.40418.2.2.4.1 ERD 2.0 смогла отдать данные температуры только после обновления прошивки (впрочем и по остальным OID тоже).

И еще: при создании нового устройства в разделе "Availability/Reachability Options" параметр "Downed Device Detection" нужно выбрать "SNMP getNext", иначе устройство висит в состоянии Down и график не строится.

Ну и конечно же у меня ведро SNR ERD-2.0 c температурным датчиком распаянным на плате, и подогреваемым стабилизатором питания устройства. Соответственно в помещении врёт примерно градусов на восемь в плюс. Мы их вероломно вскрываем, и выносим датчик на десятисантиметровый кусок витой пары.

cacti_host_template_snr_erd-2_0(v01).zip

Edited January 9, 2013 by Aleco

[kuzin73]

Добрый день.



Cacti версия 0.8.7g



Import шаблона: ошибка Error: XML: Hash version does not exist.



Пробую добавить графики по OID



Добавляю девайс (SNMP v1)



Добавляется пишет:

------------------------------

SNMP Information

System:Fmv_6.1

Uptime: (0 days, 0 hours, 0 minutes)

Hostname: ERD-2.0_10:4

Location:

Contact:

------------------------------

Далее добавляю графики по OID

.1.3.6.1.4.1.40418.2.2.4.1.0

или 1.3.6.1.3.120.2.5.0

------------------------------

Графики не рисует cacti



Пробую на сервере:

[root@]# snmpwalk -c 123456 -v1 192.168.4.200 .1.3.6.1.4.1.40418.2.2.4.1.0

SNMPv2-SMI::enterprises.40418.2.2.4.1.0 = INTEGER: 25

[brigadir]

Будет нужно - пишите в форум.



Здравствуйте, удалось допилить темплейт под внешние дачики?

[ash]

для себя сделал графики температурных датчиков

показывает Internal и Out1

кому интересно забирайте

cacti_host_template_snr-erd.zip

[Cramac]

А есть у кого для мониторинга DVB-S сигнала?



П.С. Для модераторов, что то тема не в тему :)

[vstrukov]

Рецепт: как самому создать шаблон для 2-х показателей температуры с датчиков ERD-3 на одном графике.

(cacti*.xml - шаблоны, которые можно импортировать, snr_erd-3s.xml - копируется на сервер CACTI в п.3)



1. Создаем новый Data Template (DT.png, cacti_data_template_snr_erd_-_temperature.xml)

Задаем:

Data Templates

- Name = SNR ERD - Temperature

Data Source

- Use Per-Data Source Value (Ignore this Value) = Установить галочку, "|host_description| - ERD Data (|query_sysName|)"

- Data Input Method = "Get SNMP Data (Indexed)"

- Step = 300

Создаем два Data Source Item:

1.1. Internal Data Source Name = onboardSensor

1.2. Internal Data Source Name = externalSensor1

Задаем для них нижний (Minimum Value) и верхний (Maximum Value) предел, например, -100 и 100, Data Source Type = GAUGE

Custom Data

В 3-х верхних позиция ставим галочки, в остальных убираем.

Сохраням.



2. Создаем новый Graph Template (GT.png, cacti_graph_template_snr_erd_-_temperature.xml)

Описывать детально не буду - на картинке всё в основном видно. На что стоит обратить внимание - лимиты и режим масштабирования. Меня отрицательные температуры не интересовали, поэтому задал

Lower Limit (--lower-limit) = 0

Auto Scale Options = Use --alt-autoscale-max (accepting a lower limit)

Т.е. график рисуется от 0 и до максимального измерения

Vertical Label (--vertical-label) = Celsius



3. Копируем snr_erd-3s.xml на сервер CACTI в папку с шаблонами запросов. Например, /usr/share/cacti/resource/snmp_queries/

Суть индексации

<oid_index>.1.3.6.1.4.1.40418.2.4.4.1</oid_index>

<oid_index_parse>OID/REGEXP:.*\.([0-9]{1,2})$</oid_index_parse>

- это "фейковый" индекс "0" в единственном экземпляре. Он дописывается к oid параметров.

Например, для <temperatureSensor> с <oid>.1.3.6.1.4.1.40418.2.4.4.1</oid> фактическое обращение будет к .1.3.6.1.4.1.40418.2.4.4.1.0



4. Создаем Data Query (DQ.png, DQ2.png, cacti_data_query_snmp_-_snr_erd_data.xml)

На картинках всё видно. Текст для "name" и "title" можно задать на свой вкус.



5. Создаем девайс (не забываем указать SNMP version = 1 и community) . Добавляем в Associated Data Queries "SNMP - SNR ERD data"

Для проверки можно нажать (Verbose Query). В отладке должно быть примерно так:

+ Running data query [12].
+ Found type = '3' [sNMP Query].
+ Found data query XML file at '/usr/share/cacti/site/resource/snmp_queries/snr_erd-3s.xml'
+ XML file parsed ok.
+ <oid_num_indexes> missing in XML file, 'Index Count Changed' emulated by counting oid_index entries
+ Executing SNMP walk for list of indexes @ '.1.3.6.1.4.1.40418.2.4.4.1' Index Count: 1
+ Index found at OID: 'enterprises.40418.2.4.4.1.0' value: '21'
+ index_parse at OID: 'enterprises.40418.2.4.4.1.0' results: '0'
+ Inserting index data for field 'Index' [value='0']
+ Located input field 'sysDescr' [walk]
+ Executing SNMP walk for data @ '.1.3.6.1.2.1.1.1'
+ Found item [sysDescr='Fmv_1.6'] index: 0 [from value]
+ Located input field 'sysName' [walk]
+ Executing SNMP walk for data @ '.1.3.6.1.2.1.1.5'
+ Found item [sysName='ERD-3C_21:136'] index: 0 [from value]



Создаем график - через некоторое время должно быть что-то вроде graph-ERD.png.

ERD.zip
