Catalyst 3750 - Производительность.

[zlolotus]

Хотелось бы узнать, производительность 3750. В Лагге он сможет промаршрутизировать два гигабита трафика? Понимаю что все зависит от cps. Просто, хотелось спросить, у кого-то есть реальный опыт?

[kha0s]

Тупо - да.

[dmvy]

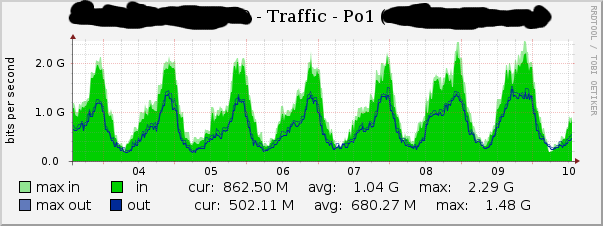

на 3750G-12S два LACP по 4 порта. загрузка одного из них:

[zlolotus]

на 3750G-12S два LACP по 4 порта. загрузка одного из них:



Спасибо за график, этот трафик именно маршрутизируется?

[dmvy]

да. из одного LACP в другой пакетики по L3 перекладываются. все на скорости порта.

[ichthyandr]

Хотелось бы узнать, производительность 3750. В Лагге он сможет промаршрутизировать два гигабита трафика? Понимаю что все зависит от cps. Просто, хотелось спросить, у кого-то есть реальный опыт?

где то натыкался на цифру что потолок пропускной способности 4G для 3750G

[SergeiK]

3750 - 32G шина, это её ограничение сверху. Железка, в норме, пакеты перекладывает чипом, с заявленной скоростью.

Но у нее ограниченный TCAM, все что не помещается (MAC, маршруты, ACL и прочее) - в процесс-свитчинг, со всеми вытекающими.

Сам проц довольно слабый, если перегружен чем-то (чем угодно: свитчинг, STP, ARP, IGMP, OSPF и прочее) - все может тормозить.

В общем, это все же L3 свитч, а не многогигабитный роутер, и требует внимательного обращения.

[dmvy]

используем

#show sdm prefer
The current template is "aggregate routing" template.
The selected template optimizes the resources in
the switch to support this level of features for
8 routed interfaces and 1024 VLANs.

 number of unicast mac addresses:                  6K
 number of IPv4 IGMP groups + multicast routes:    1K
 number of IPv4 unicast routes:                    20K
   number of directly-connected IPv4 hosts:        6K
   number of indirect IPv4 routes:                 14K
 number of IPv4 policy based routing aces:         0.5K
 number of IPv4/MAC qos aces:                      0.75K
 number of IPv4/MAC security aces:                 1K

до переливания через эти ограничения еще далеко

#show mac address-table | i Total
Total Mac Addresses for this criterion: 2970
#sh ip arp summary
2685 IP ARP entries, with 372 of them incomplete

Всего абонентов 5100 на коммутаторе (online конечно меньше).

#sh processes cpu history

   1111111111111111111111111111111111111111111111111111111111
   2224444455555444444444422222555552222211111444422222444442
100
90
80
70
60
50
40
30
20         *****               *****
10 **********************************************************
  0....5....1....1....2....2....3....3....4....4....5....5....
            0    5    0    5    0    5    0    5    0    5
              CPU% per second (last 60 seconds)

   1311111111111111911111111111111111119111111111111111111191
   5649556462955545755634443534446658558645559465855456466595
100                 *                   *                   *
90                 *                   *                   *
80                 *                   *                   *
70                 *                   *                   *
60                 *                   *                   *
50                 *                   *                   *
40  *              *                   *                   *
30  *              *                   *                   #
20 *# **** * **** *#***     *    ******#* **** ***** ** ***#*
10 ##########################################################
  0....5....1....1....2....2....3....3....4....4....5....5....
            0    5    0    5    0    5    0    5    0    5
              CPU% per minute (last 60 minutes)
             * = maximum CPU%   # = average CPU%
    11       1  111 1  1       1        1          1          1
   9009999997099000909909999999099999999099999999990999999879909999999999
   9009999989099000909909999999099898699099999999990999998733909999999999
100 ********* *********************************************   ************
90 ********* ********************************************** *************
80 ******************************************************** *************
70 **********************************************************************
60 **********************************************************************
50 **********************************************************************
40 **********************************************************************
30 **********************************************************************
20 *******************#*********************##***************************
10 ######################################################################
  0....5....1....1....2....2....3....3....4....4....5....5....6....6....7.
            0    5    0    5    0    5    0    5    0    5    0    5    0
                  CPU% per hour (last 72 hours)
                 * = maximum CPU%   # = average CPU%

[casperrr]

Хотелось бы узнать, производительность 3750. В Лагге он сможет промаршрутизировать два гигабита трафика? Понимаю что все зависит от cps. Просто, хотелось спросить, у кого-то есть реальный опыт?



Близкая по возможностям 3560 легко. Если, как уже писалось выше, tcam-ресурсы не исчерпаны (а это еще надо постараться) - нет проблем. У нас используется и stp и ospf и еще l3 acl достаточно большие и dhcp snooping, пока ни разу на проц в обработке того, что в норме НЕ обрабатывается control-plane не сваливались. Один раз поднял шутки ради gre-тунель - вот тут проц несколько заскрипел, но при этом все остальное, как работало аппаратно, так и продолжало. Уязвимое место - то, что обрабатывается процом по любому. ARP, icmp и подобное. Тут надо защищаться.

Edited December 11, 2012 by casperrr

[chocholl]

если трафик не будет лезть в CPU то отроутит горахдо больше.



Хотелось бы узнать, производительность 3750. В Лагге он сможет промаршрутизировать два гигабита трафика? Понимаю что все зависит от cps. Просто, хотелось спросить, у кого-то есть реальный опыт?
