Линк на 19 километров в несколько пролётов

[yKpon]

добрый день уважаемые форумчане!

задача поднять беспроводной линк из города в небольшое село, расстояние около 19км, т.к. прямой видимости нет, мешает холмистость земли, принято решение создавать линк в несколько пролётов.

главные требования:

- бюджет до 30тыс.руб.

- необходимая скорость не меньше 30 мегабит/сек

- стабильность

Планируем по возможности сделать в 2 пролёта через промежуточную деревню, в крайнем случае в 3. Максимальный пролёт 10 км.

главный вопрос в оборудовании, однозначно будем делать на микротике.

- какие использовать антенны? офсет или решётки? первая точка это крыша 9 этажного дома, остальные это самодельные мачты из труб на растяжках.

- какое решение выбрать, интегрированые грувы (предпочтительно) или боарды в боксах? пропускная способность очень важна!

- какую частоту выбрать? разрешения нет.



Проект сейчас на стадии просмотра и объезда трассы.



С уважением :)

Edited November 26, 2012 by yKpon

[server801]

По вашим хотелкам такое невозможно.

[yKpon]

без троллинга пажалст, по теме

[server801]

Ну вас троллей надо спросить :)

Почитайте - ваш бюджет 30 тыс.рублей - самим не смешно? Далее смотрим цены на хорошие антенны , борды в вникаем. ланмарт, вайфаймаг . И нет прямой видимости....

[see1]

Такой бюджет, стабильность, скорость и дистанция несовместимы.

Edited November 26, 2012 by see1

[yKpon]

server801, прочитайте внимательнее, прямой видимости нет, поэтому в планах сделать в несколько пролётов в которых она есть, логично же :)

назовите тогда цену с примерами оборудования, только просьба без фанатизма

Edited November 26, 2012 by yKpon

[server801]

По бюджету нелогично! Загляните в магазины и посмотрите цены на оборудование!!!! Третий раз повторить?

[see1]

Хорошо, и 2 по 10 км, стабильность, скорость, стабильность, такой бюджет несовместимы :-(

[skyll]

в бюджет не влезете но зато одним пролетом обойдетесь http://www.lanmart.ru/proizvoditeli/lanmart/lm-bridge-5g-29hv.html

[Pushadj]

http://wifimag.ru/cat/579/ubiquiti_nanobridge_m5_25_5ghz_airmax_2x2_dish_antenna/ перед ним микротик ставте

[Saab95]

Здесь только если - Gold Wireless SADW-56030 5GHz 30dBi - с - Mikrotik Metal 5SHPn - по цене укладываетесь впритык. Скорость, если повезет, получите 30 мегабит симплексом.



Хотя как вариант если расстояние до 5 км можно 2 секстанта поставить, но это лотерея=)





[NewUse]

4x http://ubntshop.eu/en/products/point-to-point-antennas/nanobridge-m5-25 если заказывать на прямую, как раз уложитесь и свои 30Мбит, если добьётесь прямой видимости, стабильно получите, только 11кППС ограничение...

[rc7]

4 нанобриджа м2. Как раз 2 пролёта. Ну соответственно в переходе между пролётами комутатор.

То есть 2700х4=10400 руб +600 руб(5-порт комут) = 11000 руб.

Плюс витуха, конекторы, мелочёвка.

Не вижу особых проблема в вашем случае, в 15 т.р. уложитесь.

Не обращайте внимание на людей, которые говорят что в такую сумму уложиться не возможно, просто иногда от переизбытка ума мозги плавятся, появляются надуманные сложности в любом деле, даже мелочах итп.

Вобщем дерзайте!

[NewUse]

Всёж лучше в М5, коммутаторов тоже не нужно(зачем лишняя точка ненадёжности), соединять на прямую. А вот на заземление придётся потратится.

[Saab95]

В таком случае надо RB433L применять, тогда в точках ретрансляции только питание понадобится вести снизу. Никаких сгоревших портов не будет.



Собрать не сложно, вот как раз небольшой обзор по сборке на антенны jirous алубоксов с RB433L - http://www.lanmart.ru/blogs/mount_alubox_jirous-24_ex-mimo/

[yKpon]

спасибо за подсказки, покупать будем только беспроводное оборудование, коммутаторы, кабели, разъёмы это всё есть, планы возможно изменятся - в селе нашли вышку метров 20 или даже выше, так что возможно получится сделать в один пролёт, в среду отпишусь, а там уже будем выбирать определятьcя с железками :)



кстати в точках ретрансляции желательно коммутатор, интернет там тоже будет желателен, ну это посмотрим, надо ли будет



P.S. на вскидку если не микротик, заинтересовало

http://wifimag.ru/cat/577/besprovodnoy_most_airmax_long_range_point_to_point_rd5g_30_2/

и

http://wifimag.ru/cat/577/besprovodnoy_most_airmax_long_range_point_to_point_rd2g_24_2/

это MIMO или нет? Airmax вроде в MIMO работает

всё же 2.4 или 5Г выбирать? в 2.4 эфир не сильно забит

Edited November 27, 2012 by yKpon

[Saab95]

спасибо за подсказки, покупать будем только беспроводное оборудование, коммутаторы, кабели, разъёмы это всё есть, планы возможно изменятся - в селе нашли вышку метров 20 или даже выше, так что возможно получится сделать в один пролёт, в среду отпишусь, а там уже будем выбирать определятьcя с железками :)



кстати в точках ретрансляции желательно коммутатор, интернет там тоже будет желателен, ну это посмотрим, надо ли будет



P.S. на вскидку если не микротик, заинтересовало

http://wifimag.ru/ca...oint_rd5g_30_2/

и

http://wifimag.ru/ca...oint_rd2g_24_2/

это MIMO или нет? Airmax вроде в MIMO работает

всё же 2.4 или 5Г выбирать? в 2.4 эфир не сильно забит



Если вы купите оборудование на несколько тысяч дешевле микротика, это не значит что оно будет работать так же хорошо=) Через год скорость понадобиться больше, а у вас там убнт будет в производительность упираться, в итоге все равно менять придеться. А если связь будет по верхушкам деревьев, то на убнт могут возникнуть проблемы из-за отсутствии нормальной возможности в режим A-only переключиться.



кстати в точках ретрансляции желательно коммутатор, интернет там тоже будет желателен, ну это посмотрим, надо ли будет



Если делать на RB433 то вниз так же можно пустить витуху и подключить клиента, при ее выгорании переключать в другой разъем платы и работать. Сама магистраль из строя не выйдет. Поэтому после грозы можно не в панике бежать оборудование менять, а спокойно выбрать время для перетыкания разъема.

[Constantin]

Если делать на RB433



2 автор запомните аксиому на одном борде 2 радио карты работают убого

тем более вам нужно 2 магистрального линка принять, конечно если вас устроит квалити в районе 30-50%

то дерзайте



если репитер то 2 независимых устройства однозначно



все ИМХО, основанное на опыте работы и опыте общения с саппортом МТ

[endryww]

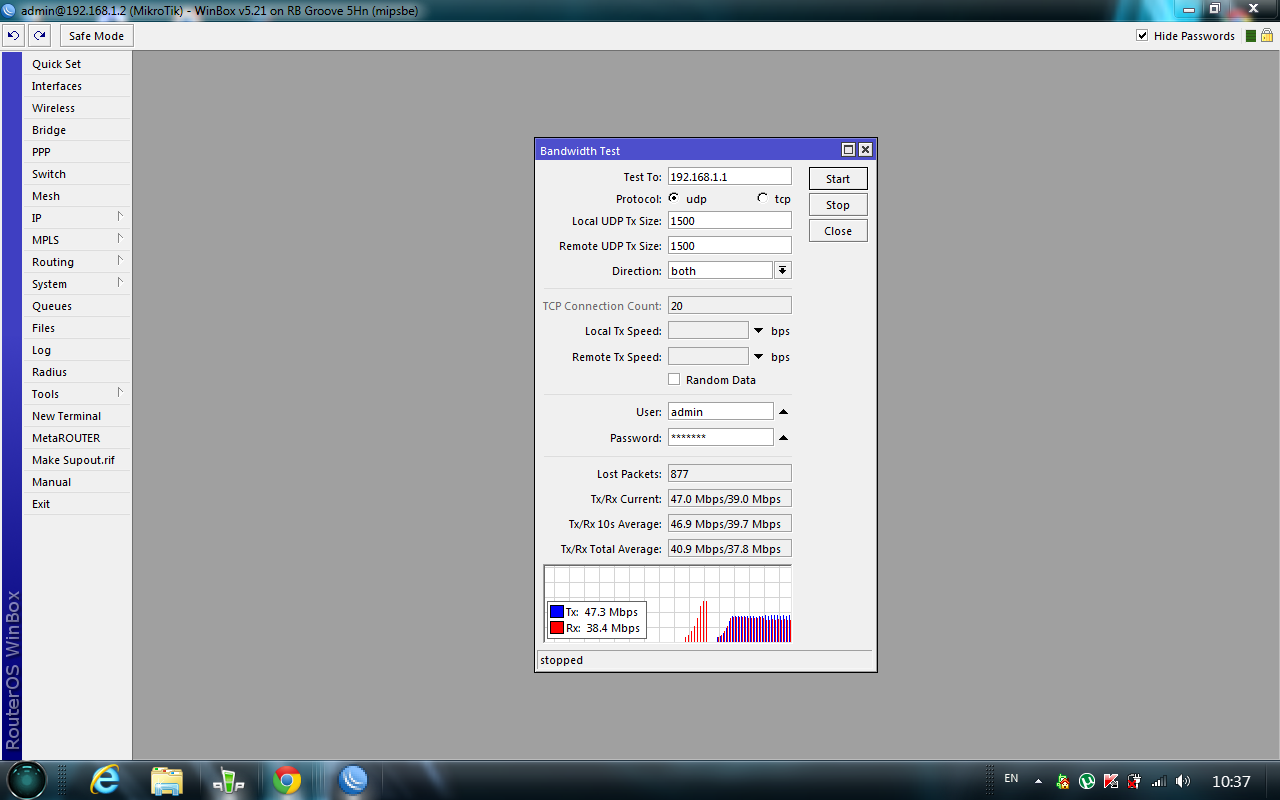

математика 30000 на 6 устройтв с 2 мя пролетами это гдето 150 президентов на точку,,вполне реально--MikroTik RouterBOARD Groove 5Hn,облучатели http://proline.biz.ua/product_details86.html,,спутниковые офсетки 0,6 на дальнем линке,или если офсет не нравиться http://proline.biz.ua/product_details64.html хотя первый вариант лучше работает\ниже скрин 12км\, где покороче MikroTik RouterBOARD SEXTANT-5HnD,, хотя грувы больше нравятся

[yKpon]

в плане скорости и надёжности есть существенная разница между грувами и боардами? или только то что боард разборный на случай сгоревшей материнки или радиокарты - дешевле ремонт

[Saab95]

Если делать на RB433



2 автор запомните аксиому на одном борде 2 радио карты работают убого

тем более вам нужно 2 магистрального линка принять, конечно если вас устроит квалити в районе 30-50%

то дерзайте



если репитер то 2 независимых устройства однозначно



все ИМХО, основанное на опыте работы и опыте общения с саппортом МТ



Нормально работают 2 карты в одном борде, особенно если частота 5ггц, то и 3 можно впихнуть. Если мощность не задирать никаких проблем не будет.



в плане скорости и надёжности есть существенная разница между грувами и боардами? или только то что боард разборный на случай сгоревшей материнки или радиокарты - дешевле ремонт



Если брать не грувы а METAL то особой разницы нет.

[Constantin]

Нормально работают 2 карты в одном борде, особенно если частота 5ггц, то и 3 можно впихнуть. Если мощность не задирать никаких проблем не будет.



ну и пожалуйста чтоб вам не быть голословным скрины с живого в студию



ну чтоб было видно квалити расстояние и нагрузку на каналы............



если такой увижу буду чесать репу и разбераться что уж у мя не так с руками....

[NewUse]

P.S. на вскидку если не микротик, заинтересовало

http://wifimag.ru/ca...oint_rd5g_30_2/

и

http://wifimag.ru/ca...oint_rd2g_24_2/

это MIMO или нет? Airmax вроде в MIMO работает

всё же 2.4 или 5Г выбирать? в 2.4 эфир не сильно забит



НаноБриджей Вам хватит, не имеет смысл переплачивать, 5ГГц при прямой видимости лучше из-за более узкой зоны Френеля





в плане скорости и надёжности есть существенная разница между грувами и боардами? или только то что боард разборный на случай сгоревшей материнки или радиокарты - дешевле ремонт

Как и любое готовое решение -- грув надёжнее.

А ремонт на таком классе оборудования только один -- выкидывается и меняется на новое, остальное -- детский сад, время простоя дороже.

[NewUse]

какие у нас шансы?

ИМХО, нулевые. У Вас на холме лес, который перекрывает линк полностью.

на 2ГГц шанс может и есть, на 5-ти ИМХО, нет.

[rc7]

Ттут и на 2,4 хрен что будет, а вы на 5 ггц собираетесь что то там чудить...

На 2.4 в 10мгц полосе может что то ещё и получите.
