shopnagru Posted November 17, 2012 Уважаемые коллеги! Требуется ваше участие и авторитетное мнение по следующему вопросу. Суть: как без нарушений норм и правил завести оптические кабели на здание (кабель №1 - магистраль, кабели №2 и №3 - распределение на объекты кластера)? Осложнение: магистралью можно прийти только по электрическим опорам 0,4 кВ, а опоры, в свою очередь, раположены лишь со стороны фасада здания. Возможен ли воздушный кабельный переход* с опоры на фасад? Возможен ли воздушный кабельный переход с опоры на угол здания и далее по фасаду (с креплением на скобах)? Какой конкретно нормативный акт запрещает/ограничивает/разрешает подобные решения? Что вы делаете в таких случаях? У данного здания кабельная канализация отсутствует, но зато есть канализация теплосетей (с колодцами у электрических опор) и с подземным вводом трубного пучка теплосетей на уровень подвала. Можно* ли проложить кабель так: опора -> пластиковая труба в траншее -> колодец теплосетей -> подземный ввод трубного пучка теплосетей -> подвал здания? Какой конкретно нормативный акт запрещает/ограничивает/разрешает подобные решения? Благодарю за внимание и очень надеюсь на скорые и творческие ответы. *заспорили в коллективе - кто говорит можно, кто говорит нельзя... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

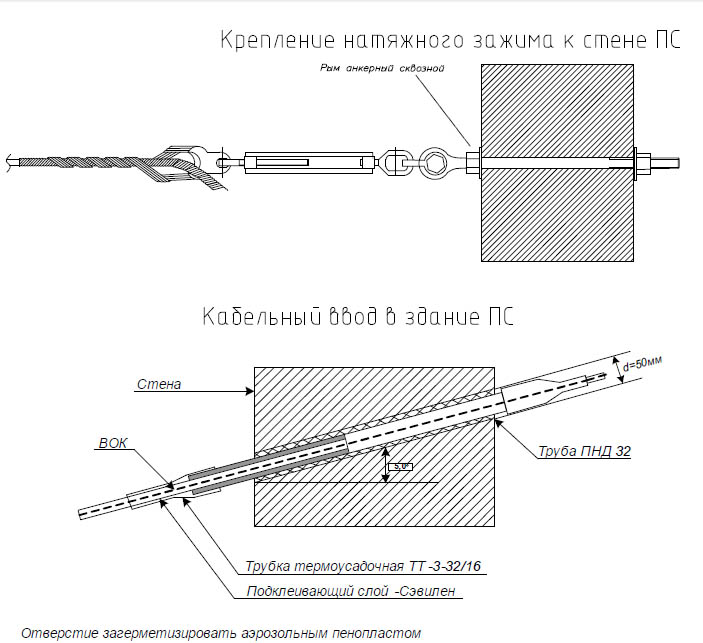

Bachaa Posted November 17, 2012 Единственное нормативное ограничение - это запрет нагрузки опор ВЛ-0,4 кв поперек линии. Но это должно беспокоить только горэлектросети или аналогичные организации. Если они вам разрешать так спрыгнуть с опор, то делайте. В здание можно войти так Других ограничений нет. Сейчас даже силу по стене таскают и ноль проблем. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
shopnagru Posted November 17, 2012 Большое спасибо за толковую схему. Какой из вариантов выбрали бы вы: 1)опора -> фасад здания? 2)опора -> колодец теплосетей -> подвал здания? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted November 17, 2012 Сдался вам этот колодец теплосетей. Там рано или поздно трубу будут менять и вам кабель порвут. И вообще все, что связано с землей - всегда дорого в строительстве и в обслуживании. Идите по пути наименьшего сопротивления. Проще простого прыгнуть на фасад и зайти в здание. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
shopnagru Posted November 18, 2012 Прошу прощения, совсем забыл упомянуть существенное обстоятельство - это сосули активно наростающие в зимне-весенний период с крыши упомянутого здания. Тут, в качестве более точного определения, подошло бы даже - ледяные сталактиты. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

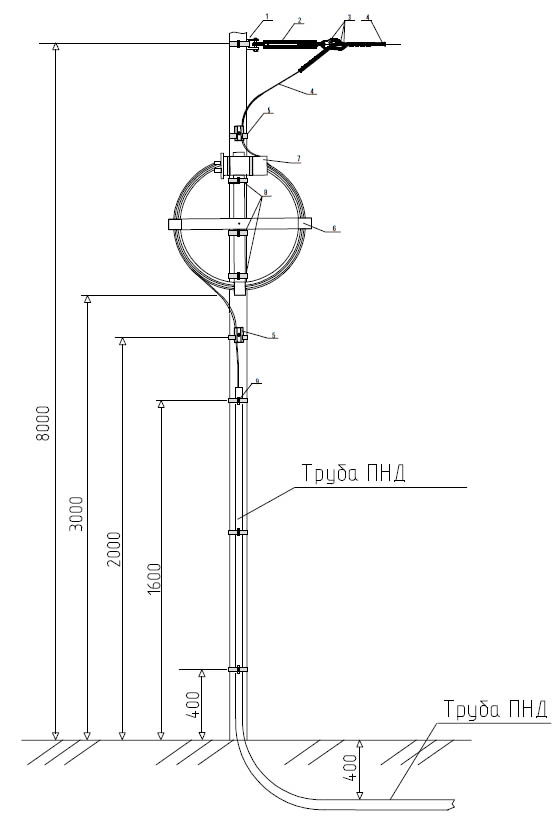

Bachaa Posted November 18, 2012 От этих "зверей" даже машины припаркованные иногда страдают. Подыщите участок наименее подверженный "засосуливанию" :) и делайте монтаж там. Как вариант сделайте спуск с опоры, копните на штык лопаты землю (асфальт, плитку и т.д.) докопайте до стены здания и поднимите кабель уже по ней. Так будет более безопасно к осадкам. Не забудте кабель уложить в ПНД трубу и залить края силиконом или запенить. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
lomal Posted November 18, 2012 копните на штык лопаты землю Если потом кто-нибудь будет проводить земляные работы, и на плане этого кабеля не окажется, могут возникнуть проблемы. По возможности заводите с опоры на ту стену здания, над которой не бывает сосуль. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
shopnagru Posted November 18, 2012 Спасибо, чертёж великолепен! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
