e_dmitriy Posted April 3, 2018 Posted April 3, 2018 14 минут назад, Jenterik сказал: Есть альтернатива? Ёжики плакали, кололись, но продолжали жрать кактус? Может альтернатив и не много, но такого отношения к российским компаниям ни у кого другого точно нет. Вставить ник Quote
sauroneg Posted April 3, 2018 Posted April 3, 2018 19 минут назад, Jenterik сказал: Есть альтернатива? Вообще нет, но думаю может скоро появиться узкоспециализированное решение. Я бы в Автокад или других бесплатных кадах делал, благо их достаточно много и в них достаточно удобно работать Вставить ник Quote
Zhenterik Posted April 3, 2018 Posted April 3, 2018 Мы не используем их продукт, а хотелось бы. Политика их ценообразования смущает. А что касается альтернатив, так их действительно нет. Вставить ник Quote
sauroneg Posted April 4, 2018 Posted April 4, 2018 5 часов назад, Jenterik сказал: Мы не используем их продукт, а хотелось бы. Политика их ценообразования смущает. А что касается альтернатив, так их действительно нет. Автокад вполне себе решение Вставить ник Quote

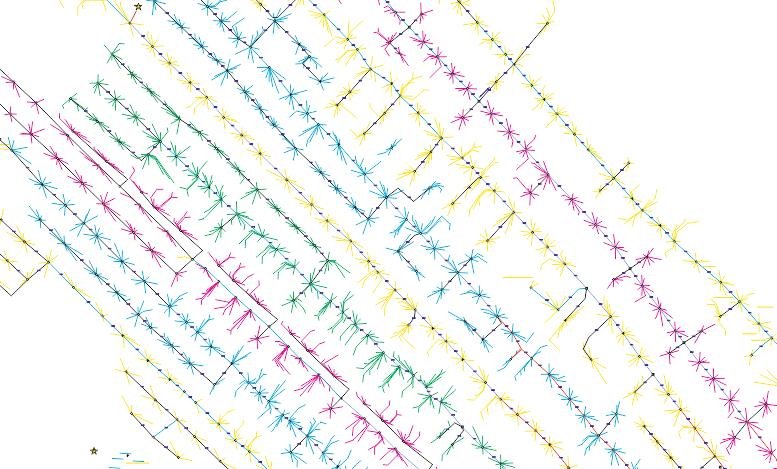

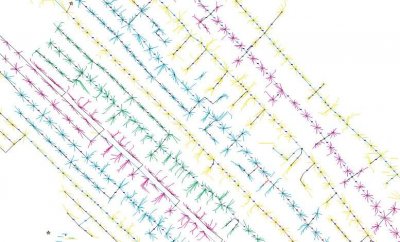

Bachaa Posted April 4, 2018 Posted April 4, 2018 7 часов назад, Jenterik сказал: А что касается альтернатив, так их действительно нет. Они есть, но не коммерческие продукты. Систем полно. Другое дело, что из простого удобного инструмента автоматизации ВОЛС юзрсайд раздулся в неуклюжую систему контроля бизнеспроцесов предприятия. Это его когда нибудь и сгубит. 1 час назад, sauroneg сказал: Автокад вполне себе решение К лешему автокад. Корелдрав рулит Вставить ник Quote
sauroneg Posted April 4, 2018 Posted April 4, 2018 3 часа назад, Bachaa сказал: Они есть, но не коммерческие продукты. Систем полно. Другое дело, что из простого удобного инструмента автоматизации ВОЛС юзрсайд раздулся в неуклюжую систему контроля бизнеспроцесов предприятия. Это его когда нибудь и сгубит. К лешему автокад. Корелдрав рулит Автокад круче, он собственно для этого и предназначен... У корела другие задачи маленько=) Вставить ник Quote
Владимир Илларионов Posted April 5, 2018 Posted April 5, 2018 Для сохранения данных по сетям используем CrossPro и выборные формы из РД 45.156.2000 - ПТ-4 Схема размещения строительных длин и смонтированных муфт на участках регенерации между оконечными пунктами ВОЛП., ПТ-5 Скелетная схема размещения строительных длин кабеля и смонтированных муфт на участке регенерации. ПТ-6 Схема распределения ОВ на кассете разветвительной муфты. ПТ-7 Схема расшивки кабеля на оптических стойках в пунктах. ПТ-8 Схема расшивки кабеля на оптических стойках на участке. ну и схема прокладки. Этого достаточно чтобы занести в базу данные о магитсрали, и это все на бумаге с сохранением в компе. Открыл нужную магистраль посмотрел схемы и работаем (строим развитие дальше). Вставить ник Quote
Andrei Posted April 5, 2018 Posted April 5, 2018 В 04.04.2018 в 09:32, Bachaa сказал: Корелдрав рулит Вы бы выложили хотя бы 1 файлик схемы в кореле, чтоб глянуть как вы его используете для этих целей. Вставить ник Quote
sauroneg Posted April 5, 2018 Posted April 5, 2018 3 часа назад, Владимир Илларионов сказал: Для сохранения данных по сетям используем CrossPro и выборные формы из РД 45.156.2000 - ПТ-4 Схема размещения строительных длин и смонтированных муфт на участках регенерации между оконечными пунктами ВОЛП., ПТ-5 Скелетная схема размещения строительных длин кабеля и смонтированных муфт на участке регенерации. ПТ-6 Схема распределения ОВ на кассете разветвительной муфты. ПТ-7 Схема расшивки кабеля на оптических стойках в пунктах. ПТ-8 Схема расшивки кабеля на оптических стойках на участке. ну и схема прокладки. Этого достаточно чтобы занести в базу данные о магитсрали, и это все на бумаге с сохранением в компе. Открыл нужную магистраль посмотрел схемы и работаем (строим развитие дальше). Сколько стоит CrossPro? Посмотрел, почитал, классное решение однако, много всего интересного и удобного есть. Вставить ник Quote
Bachaa Posted April 5, 2018 Posted April 5, 2018 7 часов назад, sauroneg сказал: Посмотрел, почитал, классное решение однако, много всего интересного и удобного есть. Оно на винде и нет доступа по вебу. Это вот сильно все усложняет работу... 8 часов назад, Andrei сказал: Вы бы выложили хотя бы 1 файлик схемы в кореле А вы пришлите какую-нибудь свою схему на десяток муфт, а я ее перерисую на свой лад и будет вам сравнение примером. Вставить ник Quote

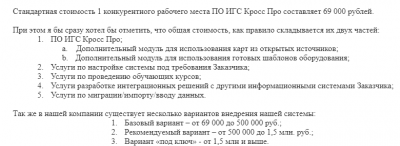

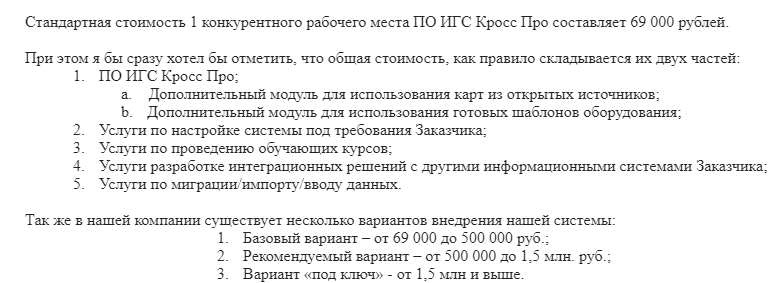

Bachaa Posted April 6, 2018 Posted April 6, 2018 В 05.04.2018 в 14:08, sauroneg сказал: Сколько стоит CrossPro? ИГС_Кросс_Про.ppt Вставить ник Quote
sauroneg Posted April 6, 2018 Posted April 6, 2018 2 минуты назад, Bachaa сказал: ИГС_Кросс_Про.ppt Охренеть как дорого.... Жесть... Вставить ник Quote
deniboyone Posted April 7, 2018 Posted April 7, 2018 Скоро у нас запустится система учёта линейно-кабельных сооружений General elektric (?) Smallworld. Пока двойственное впечатление... Вставить ник Quote

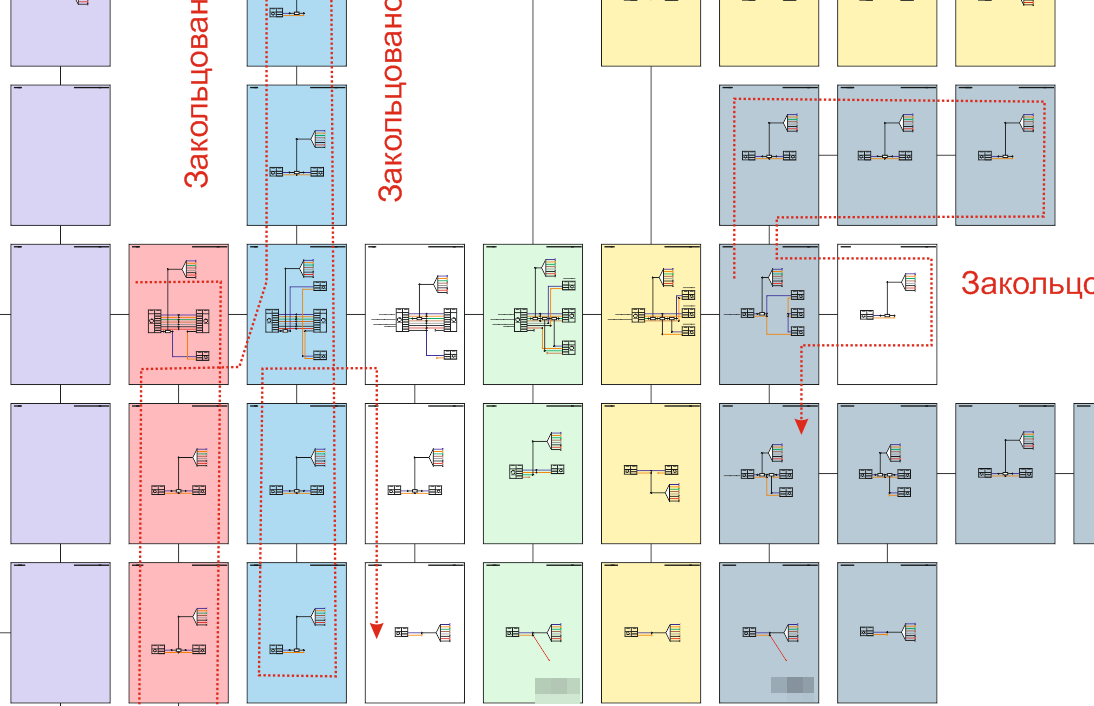

Bachaa Posted April 8, 2018 Posted April 8, 2018 А кто юзерсайдом пользуется? Как там закольцовки PON линий реализованы? Уточню вопрос. По конкретной муфте, если там сигнал пон идет с разных направлений как то это отображается? Чтобы сварной не заепенил встречку. Вставить ник Quote
Liner's Posted July 17, 2018 Posted July 17, 2018 В 08.04.2018 в 14:15, Bachaa сказал: А кто юзерсайдом пользуется? Как там закольцовки PON линий реализованы? Уточню вопрос. По конкретной муфте, если там сигнал пон идет с разных направлений как то это отображается? Чтобы сварной не заепенил встречку. внутри муфты на волс есть пометки, если вос подключен к активке или есть абоненты Вставить ник Quote
Bachaa Posted July 17, 2018 Posted July 17, 2018 3 минуты назад, Liner's сказал: есть пометки Т.е. фактически ничего кроме пометки не реализовано? Я думаю в такой система должна быть такая фишка, чтобы при сведении встречных волокон в муфте показывать ошибку и делать соответствующую надпись. Ты там на форуме у них и в канале пишешь, сообщи, пожалуйста, о такой теме. Вставить ник Quote
Liner's Posted July 17, 2018 Posted July 17, 2018 43 минуты назад, Bachaa сказал: Т.е. фактически ничего кроме пометки не реализовано? Я думаю в такой система должна быть такая фишка, чтобы при сведении встречных волокон в муфте показывать ошибку и делать соответствующую надпись. Ты там на форуме у них и в канале пишешь, сообщи, пожалуйста, о такой теме. я напишу, раз просишь, только непонятно что выводить то, оператор при сведении волокон видит что с одной и другой стороны они оконцованы оборудованием, делать защиту от дурака? Вставить ник Quote
Bachaa Posted July 17, 2018 Posted July 17, 2018 1 час назад, Liner's сказал: делать защиту от дурака? Именно. Если проектировщиков можно назвать дураками.. У дурака может поехать крыша от перенапряга. У меня на сетях сотни муфт. Некоторые волсы десятки километров. И в некоторых местах они пересекаются. Вставить ник Quote
ALEX_SE Posted July 26, 2019 Posted July 26, 2019 Скажите а на структурной схеме указывают муфты между двумя узлами если в этой муфте нет отводов? Вставить ник Quote
ALEX_SE Posted July 26, 2019 Posted July 26, 2019 А есть пример картинки? я говорю про струкрутку. Ну например 3 узла (кросса). Их обозначаю кружками с названиями (или местоположением). Меж ними линии связей. Одна линия один кабель. И вот допустим один из кабелей просто удлинен и стоит муфта соединительная. Как указать? Вставить ник Quote
Bachaa Posted July 26, 2019 Posted July 26, 2019 Обычно муфту отображают кругом. Кросс - треугольник в круге. Вставить ник Quote
ALEX_SE Posted July 26, 2019 Posted July 26, 2019 хм. а можно пример пусть и вымышленный? узел а - 24 волокна на кроссе. узлы б и в - то же самое которые соединябтся с узлом а. но в линии меж узлом а и в стоит соединительная муфта. Вставить ник Quote

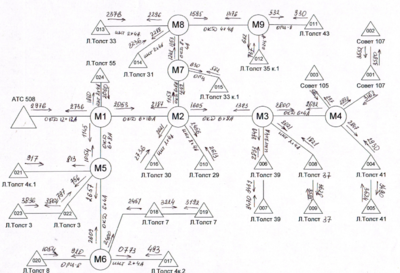

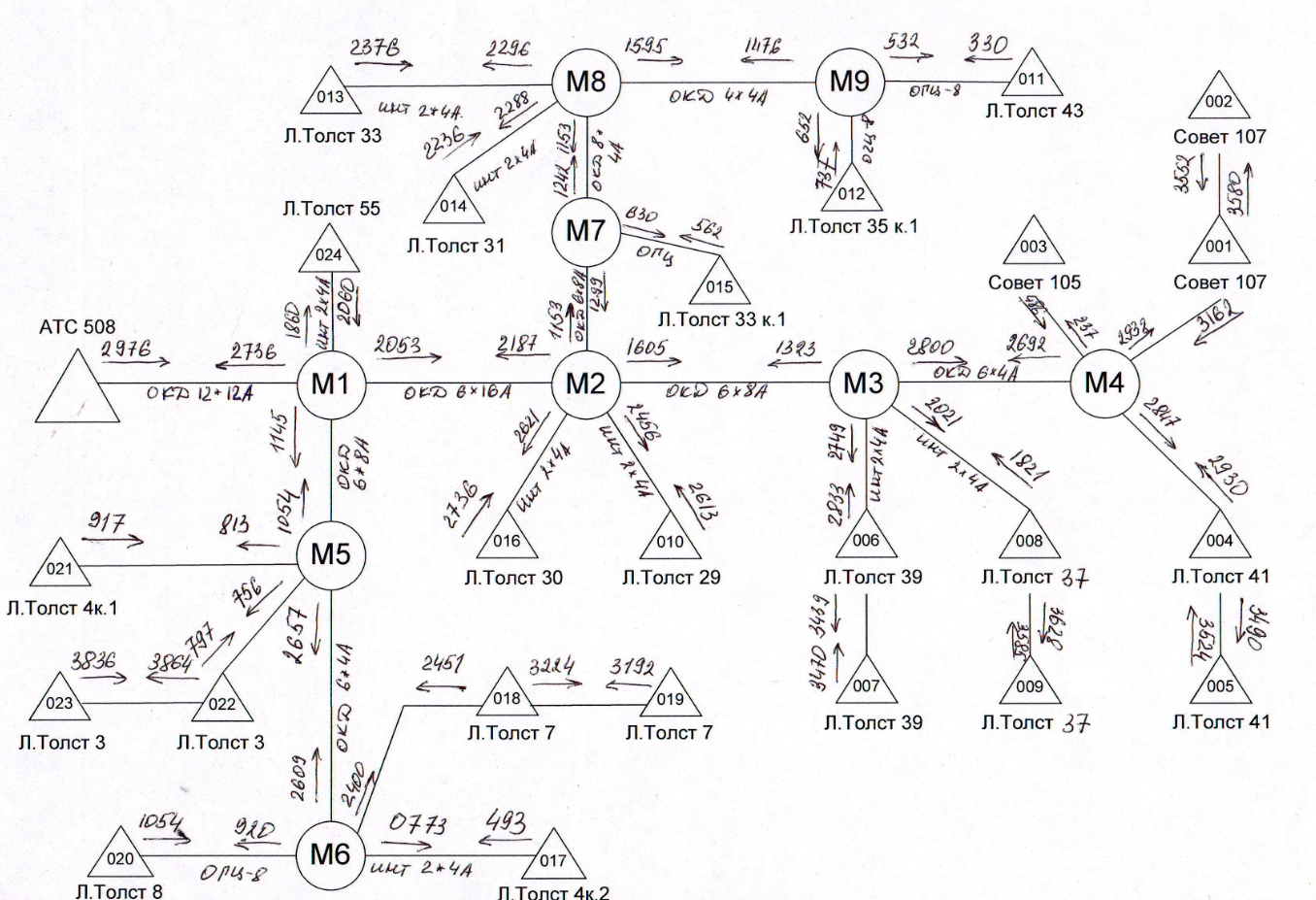

Bachaa Posted July 26, 2019 Posted July 26, 2019 Непонятно, что нужно. И для каких целей. Если для Ростелекома, то делайте по РД45. Там будет что то типо такого Если для себя, то делайте как удобней вам. Я для себя скелетки не рисую. У меня просто схемы легко читаются. Вставить ник Quote
ALEX_SE Posted July 26, 2019 Posted July 26, 2019 например на м8 в сторону 013 есть муфта Вставить ник Quote
