Учет разварки ВОЛС

[Garra-67]

Тут дело не в схемах и не в софте. Тут главное своевременно и постоянно вносить изменения, особенно если кабель от 32 волокон и выше.

Но как показывает практика, через несколько лет всеравно все кончается лазеркой -)

Особенно когда работаешь с подрядчиками и они находят вроде одинаковый кабель, но по модулям и цветам там зоопарк еще тот -)

[Tomas Lee]

добавилю ищщё: в выше приведенном примере например можно, добавить дату подвеса кабеля и дату последней сварки. ФИО монтажников тоже неплохо завести.... Через годы эксплуатации много чего забудиться, но потом можно будет нарыть интересные факты и сопоставить с возникшем вопросом...

ИМХО, естественно.

у меня всё это в планах есть... точнее... у меня получается так: была задумка отслеживать соединения волокон, после уже начало всё обрастать "мясом".



сначала описание того же кабели было в текстовом поле "desc", которое у меня на всякий случай во всех таблицах, а потом вынес в отдельную таблицу где описываются типы кабелей, при заносе данных, просто выбирается из списка.



так же и с типом кросса/муфты.



т.е. постепенно по мере "создания" возникают вопросы и решаются :о)

[20512]

Да, маленькая.

И извините, я не понимаю, как на 2*3 поместить 500-600 узлов и почти 300 км оптики :(

Ну у меня не 300 км а значительно меньше. Узлов 270 всего. Вместе с перспективой.

Я ж не рисую все десятки километров в натуральную величину.

Так, схематически, без географической привязки. Мне главное учет волокон.

А с учетом того, что вся сеть разделена на сегменты, то там вообще всё просто. Квадратики с линиями и цифрами..



Кстати, сейчас прикинул, 600 узлов влёгкую размещается на 6-ти квадратных метрах.

1-го квадратного дециметра хватает за глаза и за уши для разрисовывания одного узла во всех подробностях.

[Syzygy]

1-го квадратного дециметра хватает за глаза и за уши для разрисовывания одного узла во всех подробностях.

Это смотря какой узел, а если на нём несколько кроссов на 32 порта? Выложите пару схем, интересно, как вы рисуете.

[20512]

Несколько кроссов на 32 порта, наверное на одном дециметре мелковато будет.



Я так и не понял, как сюда вставлять картинки, но сейчас попробую научиться.

[20512]

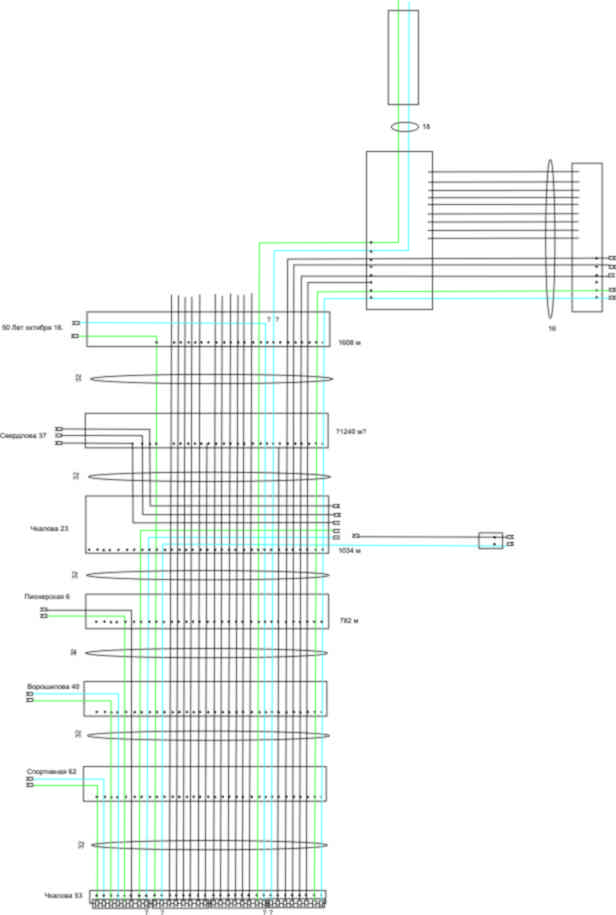

Вот, нашел самый маленький рисунок.

Из почти таких же кусочков состоит вся схема.



Цвета волокон не разрисовываем уже, потому, что с кабелем такой бутерброд, что мама не горюй.

При аварии, если что, всё равно всё прозванивать приходится....

[xman3]

удалите, плз,сообщение. Спасибо

Edited November 10, 2012 by xman3

[ned2ru]

Вот наш пример

http://ned2.ru/images/stories/screens/12-group_svr.png

Волокна прорисованы по всему пути, отмечены цвета волокон, номера розеток, делители.



Прошу прощения, сначала зашел под другим ником, решил удалить старое сообщение, но не получилось

Просьба модераторам удалить сообщение от xman3.

Спасибо

Edited November 10, 2012 by ned2ru

[Tomas Lee]

графически схему держать конечно хорошо, но как искать свободное волокно или вообще куда оно идёт если это надо?

кучу проектов перелопачивать или же кучу таких кусков карт? ошибиться не сложно...

[Syzygy]

А в чём проблема? Документация обычно разбита по районам, открывает нужный район и смотрим. Все волокна подписываются, если оно свободно, то его сразу же видно. Также все волокна подписываются, куда идут. Вообще никаких проблем. А если рисовать правильно, то выделив одно волокно можно увидеть весь его путь. Наконец, есть диспетчер объектов, правильно обзываем кроссы и прочие вещи и искать вообще почти не надо.

[20512]

Если посмотреть внимательно на мою схему, то там видно каждое волокно и даже те, которые по каким-то причинам оканчиваются значительно раньше, чем хотелось бы.



Все схемы разбиты по районам.

Магистрали отдельно, районные сети отдельно.

Всё видно наглядно даже без очков.

[Tomas Lee]

кому интересно https://code.google.com/p/fibers/

код сырой, но уже посмотреть можно...

оформил ещё не до конца.

[Tomas Lee]

Доброго времени суток.



На текущий момент изменил интерфейс. Реализовал графический просмотр соединенных узлов и реализовал учет узлов (паспорт узла)



жду предложений и вопросов.

[kriks]

Подскажи, где найти лог и пасс для доступа :) Стать то стало, а вот авторизоваться как)

[biox]

Да собсно не помешала хотя бы краткая инструкция по установке. Это хорошо, когда человек не балбес, но люди то разные. И логин с пасом конечно же то же хотелось.

[fivtin]

постоянно появляются ошибки неопределенных переменных

[Tomas Lee]

постоянно появляются ошибки неопределенных переменных

скриншоты шлите

[Tomas Lee]

прошу прощения про инструкцию, не подумал, т.к. для меня очевидно и так :о)



логины пароли хранятся в таблице users

INSERT INTO `fib`.`users` (`id`, `login`, `password`, `node_add`, `node_edit`, `node_del`, `pq_add`, `pq_edit`, `pq_del`, `cable_add`, `cable_edit`, `cable_move`, `cable_del`, `cable_del_all`, `fiber_add`, `fiber_del`, `fiber_find`, `port_add`, `port_edit`, `port_del`, `port_edit_desc`, `name`, `status`) VALUES (NULL, 'test', MD5('test'), '1', '1', '1', '1', '1', '1', '1', '1', '1', '1', '1', '1', '1', '1', '1', '1', '1', '1', 'test user', '1');



этот запрос сделает тестового пользователя test с пассом test

пароли в MD5



если неопределённые переменные вылазят, это в принципе не ошибки и их убрать можно настроив php.ini



но пишите на что ругается, буду убирать, т.к. я сам за чистый код...

сам делаю по быстрому, потом стараюсь причёсывать.



ещё, надо сначала набить справочники по минимуму потом уже можно вносить узлы, будет время накидаю инструкцию.



п.с: закоммитил с репозиторий последние изменения

Edited December 10, 2012 by Tomas Lee

[fivtin]

еще надо добавить запрос создающий mysql пользователя user с паролем pass для соединения с бд

самое первое что появляется на странице - Undefined index:logged_user_fibers_id

[Tomas Lee]

Внёс исправления, добавил файлик default.sql где создается дефолтный пользователь и пользователь для БД



Сделал краткое описание

http://code.google.com/p/fibers/wiki/Main



задавайте вопросы



в узлах на портах добавил галку занятости порта



в дальнейшем будет подсветка занятых волокон

Edited December 12, 2012 by Tomas Lee

[Diman_xxxx]

Сбылась мечта - халявная,(сетевая?) система учета ВОЛС, а не просто рисовалка!



Единственное но мне(да и не только), как чайнику - не хватает инструкции по запуску)



Какие sql запросы выполнить для того чтобы начать пользоваться? ( как я представляю: сначала создать *.mdf, а потом таблички и тихим сапом заполнять их)

Будет ли работать на SQL Server 2005 / 2008 ?

[biox]

м..... там .sql файл есть вообще то. посмотрите его и попытайтесь понять будет ли он на SQL Server 2005 / 2008 работать.

Edited December 12, 2012 by biox

[Andrei]

Внёс исправления, добавил файлик default.sql где создается дефолтный пользователь и пользователь для БД



В fib.sql пришлось добавить в начале

create database fib;
use fib;



В default.sql строки "------" надо предварить знаком # иначе

mysql -u root -pххххххх <default.sql
ERROR 1064 (42000) at line 1: You have an error in your SQL syntax; check the manual that corresponds to your MySQL server version for the right syntax to use near '-

CREATE USER 'user'@'%' IDENTIFIED BY '***'' at line 1



Далее:

mysql -u root -pхххххх<default.sql
ERROR 1396 (HY000) at line 3: Operation CREATE USER failed for 'user'@'%'



Получилось только так:

GRANT ALL PRIVILEGES ON fib.* TO 'test'@'localhost' IDENTIFIED BY 'test';



Но потом команда из default.sql

INSERT INTO `fib`.`users` ( `id`, `login`, `password`, `node_add`, ... и т.д.отрабатывает:

mysql> select * from fib.users;
+----+-------+----------------------------------+----------+-----------+----------+--------+---------+--------+-----------+------------+------------+-----------+---------------+-----------+-----------+------------+----------+-----------+----------+----------------+-----------+--------+
| id | login | password                         | node_add | node_edit | node_del | pq_add | pq_edit | pq_del | cable_add | cable_edit | cable_move | cable_del | cable_del_all | fiber_add | fiber_del | fiber_find | port_add | port_edit | port_del | port_edit_desc | name      | status |
+----+-------+----------------------------------+----------+-----------+----------+--------+---------+--------+-----------+------------+------------+-----------+---------------+-----------+-----------+------------+----------+-----------+----------+----------------+-----------+--------+
|  8 | test  | 098f6bcd4621d373cade4e832627b4f6 |        1 |         1 |        1 |      1 |       1 |      1 |         1 |          1 |          1 |         1 |             1 |         1 |         1 |          1 |        1 |         1 |        1 |              1 | test user |      1 |
+----+-------+----------------------------------+----------+-----------+----------+--------+---------+--------+-----------+------------+------------+-----------+---------------+-----------+-----------+------------+----------+-----------+----------+----------------+-----------+--------+
1 row in set (0.00 sec)



но авторизоваться так и не удалось. Чего-то не хватает

[fivtin]

CREATE USER 'user'@'%' IDENTIFIED BY '***'' at line 1

заменил % на localhost

да еще пришлось вручную выставить привелегии, поскольку все были пустые

Edited December 13, 2012 by fivtin

[Tomas Lee]

Сбылась мечта - халявная,(сетевая?) система учета ВОЛС, а не просто рисовалка!



Единственное но мне(да и не только), как чайнику - не хватает инструкции по запуску)



Какие sql запросы выполнить для того чтобы начать пользоваться? ( как я представляю: сначала создать *.mdf, а потом таблички и тихим сапом заполнять их)

Будет ли работать на SQL Server 2005 / 2008 ?

используется mysql + php, т.е. нужен веб сервер, что есть у каждого интернет провайдера. а если нет, то можно простой денвер.

извините, но пока полноценную инструкцию нет времени написать. пока даже не успеваю все идеи реализовать.



и да, халявная, денег не прошу, но если есть желание подкинуть на пиво - всегда рад :о)



biox,fivtin попозже попробую сообразить какой нибудь install.php

что в sql файлах, это всё чистый экспорт с phpmyadmin
