Учет разварки ВОЛС

[Khabarovsk]

Добавил другой файл. этот видать и вправду битый



[AnToN.P]

22 часа назад, Khabarovsk сказал:

Добавил другой файл. этот видать и вправду битый



а каким софтом открывать? Visio?

[Khabarovsk]

да. визио понимает svg.

а вообще в планах приложение для подрядчика строителя ВОЛС разработать. Через него делать разварки, рисовать ситуационный план, делать большую часть ИД (на текущий момент подобную идею реализовал через excel , но там это так сложно и неповоротливо, и схемы с разварками приходится  в визио рисовать, так что лучше специальное ПО сделать).

Edited March 11 by Khabarovsk

[Khabarovsk]

Всем доброго дня. Думал стоит ли делиться программой... это все таки еще прям начальная версия и будет являться (или во всяком случае планируется) частью программного продукта для максимальной автоматизации и упрощения подготовки ИД по объектам волс. Этот продукт конечно хочется сделать коммерческим, но по разваркам не вижу причин не поделиться. Единственное о чем прошу - побыть вас тестерами. об обнаруженных багах, проблемах пожалуйста напишите в личку.

ссылка на приложение   https://disk.yandex.ru/d/bwimn1NXmdeo2A



Обновил версию, поправил часть ошибок и добавил кроссы и возможность редактировать шаблоны кабелей

Edited March 19 by Khabarovsk

[Fint]

В 13.03.2026 в 01:33, Khabarovsk сказал:

Всем доброго дня. Думал стоит ли делиться программой... это все таки еще прям начальная версия и будет являться (или во всяком случае планируется) частью программного продукта для максимальной автоматизации и упрощения подготовки ИД по объектам волс. Этот продукт конечно хочется сделать коммерческим, но по разваркам не вижу причин не поделиться. Единственное о чем прошу - побыть вас тестерами. об обнаруженных багах, проблемах пожалуйста напишите в личку.

ссылка на приложение   https://disk.yandex.ru/d/bwimn1NXmdeo2A



Обновил версию, поправил часть ошибок и добавил кроссы и возможность редактировать шаблоны кабелей

Скачал, попробую, отпишусь.

[Kowalski]

В 04.04.2026 в 16:08, Fint сказал:

Скачал, попробую, отпишусь.

ну как?

[Fint]

В 26.06.2026 в 14:28, Kowalski сказал:

ну как?

в целом хорошо. Сделал пару разварок в ней, импортировал в визио.

[Khabarovsk]

Всем привет. В общем работы много, а свободное время стремительно уходит. да еще и здоровье подкосило. Пилил-пилил приложение, и вроде что то получилось вменяемое. Потратил я на это много времени и сил. Выкладываю последнюю версию на сегодняшний день. Реализовал возможность отрисовки сразу нескольких узлов (к примеру кросс-муфта-кросс). Делал разварку даже на доме 10 этажном для сети GPON. АТС(кросс)-муфта-ОРШ на техэтаже и от него разводка двумя кабелями по этажам в ОРК (прикрепил к посту). Узлы помимо муфты и кросса теперь могут быть ОРШ, ОРК, кросс-муфта.  Улучшил навигацию по рабочей зоне, узлы можно переносить мышкой.  Выкладываю демку - там стоит ограничение 2 узла, вок не больше 8 ов и не больше 3 кабелей - посмотреть ознакомиться и т.д. Если кому то будет интересно - сможем обсудить цену.  Так же накидал небольшую программу для отрисовки скелетки- может кому пригодится . Так как на сайт не поместятся - прикладываю ссылку на скачивание

https://disk.yandex.ru/d/YAP9az1B47GcWw



разварка GPON.pdf залил обзор на ютуб

Edited July 25 by Khabarovsk

[Khabarovsk]

Ну, а дальше работаю над программой, в которой все предыдущие наработки будут объединяться.

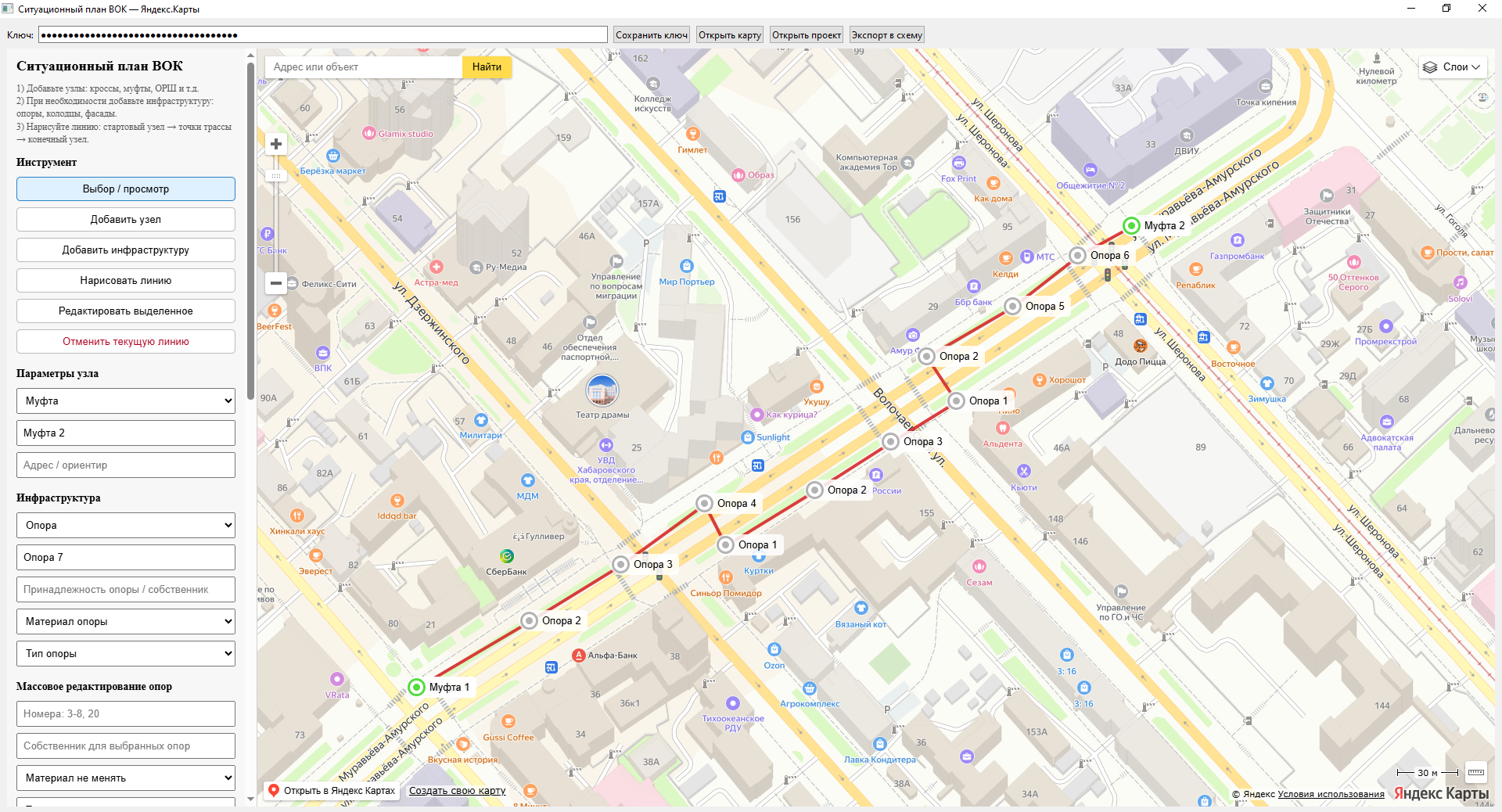

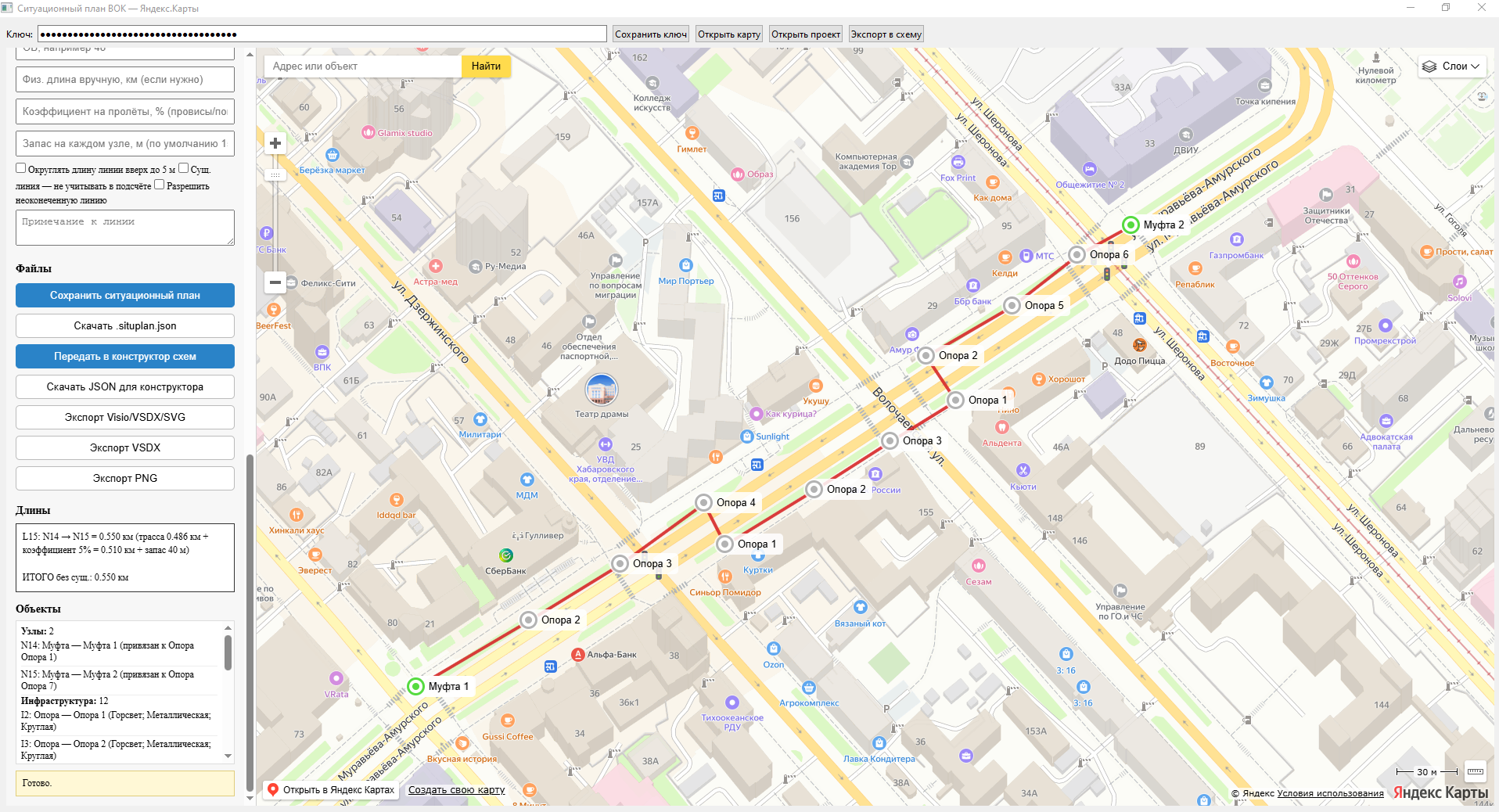

Вот так выглядит пока интерфейс программы - она подтягивает подложку с яндекс карт. На ней отображаем инфраструктурные точки (опора, колодец, анкер на фасаде и т.д), узлы (муфта кросс и т.д.) и линия - кабель (сущ, проект и т.д.). Когда тут все заполнили данные передадутся в прогу для скелеток, а так же можно будет вывести готовую схему с длинами. Указываем какой коэффициент применять при подсчете длин и округления. Какой запас учитывать на узлах. В итоге выводится готовый план с длинами и количество опор/колодцев и т.д.  с разбивкой по собственникам. В общем с учетом разварок и исходных данных по кабелям и прочим моментам - можно будет производить формирование исполнительной и проектной документации через данное ПО. Хочу максимально упростить этот процесс. В общем работы предстоит много, но надеюсь оно того стоит.

ситуационный план.pdf

[Алекс2023]

Тема интересная, обязательно попробую вашу программу, Вы хорошо подметили главное не усложнять программу , чтобы в итоге word+visio не оказался проще и быстрее.

Есть момент, часто заказчик уже дает существующую схему разварки, в которую мы добавляем новую  построенную линию. Получается перерисовывать муфты со всеми сварки заказчика , разбираться какой тип кабеля в этой муфте итд желания нет , поэтому нужно вставлять его картинку и добавлять новую линию. Я так понял у вас пока можно все с нуля нарисовать без вставок скринов.

[Khabarovsk]

13 часов назад, Алекс2023 сказал:

Тема интересная, обязательно попробую вашу программу, Вы хорошо подметили главное не усложнять программу , чтобы в итоге word+visio не оказался проще и быстрее.

Есть момент, часто заказчик уже дает существующую схему разварки, в которую мы добавляем новую  построенную линию. Получается перерисовывать муфты со всеми сварки заказчика , разбираться какой тип кабеля в этой муфте итд желания нет , поэтому нужно вставлять его картинку и добавлять новую линию. Я так понял у вас пока можно все с нуля нарисовать без вставок скринов.

да. но даже с нуля нарисовать муфту уходит несколько минут. чем больше база кабелей растет. тем меньше ручного ввода, а учитывая что большинство заказчиков используют небольшой ассортимент кабелей все еще больше упрощается. в общем у меня времени существенно сейчас экономится. сейчас делаю именно комбайн для сборки ИД по объекту. Это уже будет коммерческая версия. думаю скоро наш ПТОшник останется без работы :))

[Khabarovsk]

В общем решил я не усложнять сильно, а сделать несколькими приложениями объединенными одним лаунчером.

Выкладываю лайт версию рисовалки схем. скачать можно тут.

https://disk.yandex.ru/d/nD-uhng7LAGK3A

писалось все на питоне, и подтягивалось куча окружений. Дабы облегчить - прога будет запускаться, материться что не хватает ей чего то и открывать вам рисовалку в браузере. пробуйте, смотрите. может будут пожелания, предложения и прочая критика.

А я с чувством выполненного долга поехал домой отсыпаться и готовиться к отпуску.

Edited Wednesday at 07:22 AM by Khabarovsk

[Fint]

В 13.03.2026 в 01:33, Khabarovsk сказал:

Всем доброго дня. Думал стоит ли делиться программой... это все таки еще прям начальная версия и будет являться (или во всяком случае планируется) частью программного продукта для максимальной автоматизации и упрощения подготовки ИД по объектам волс. Этот продукт конечно хочется сделать коммерческим, но по разваркам не вижу причин не поделиться. Единственное о чем прошу - побыть вас тестерами. об обнаруженных багах, проблемах пожалуйста напишите в личку.

ссылка на приложение   https://disk.yandex.ru/d/bwimn1NXmdeo2A



Обновил версию, поправил часть ошибок и добавил кроссы и возможность редактировать шаблоны кабелей

UP по этой версии проги. Сегодня пытался в ней отрисовать разварку 5 кабелей в муфте. Измучался, кабели прыгают туда сюда, волокна перекрывают друг друга, плюнул сделал по старинке.



В 23.07.2026 в 06:00, Khabarovsk сказал:

Всем привет. В общем работы много, а свободное время стремительно уходит. да еще и здоровье подкосило. Пилил-пилил приложение, и вроде что то получилось вменяемое. Потратил я на это много времени и сил. Выкладываю последнюю версию на сегодняшний день. Реализовал возможность отрисовки сразу нескольких узлов (к примеру кросс-муфта-кросс). Делал разварку даже на доме 10 этажном для сети GPON. АТС(кросс)-муфта-ОРШ на техэтаже и от него разводка двумя кабелями по этажам в ОРК (прикрепил к посту). Узлы помимо муфты и кросса теперь могут быть ОРШ, ОРК, кросс-муфта.  Улучшил навигацию по рабочей зоне, узлы можно переносить мышкой.  Выкладываю демку - там стоит ограничение 2 узла, вок не больше 8 ов и не больше 3 кабелей - посмотреть ознакомиться и т.д. Если кому то будет интересно - сможем обсудить цену.  Так же накидал небольшую программу для отрисовки скелетки- может кому пригодится . Так как на сайт не поместятся - прикладываю ссылку на скачивание

https://disk.yandex.ru/d/YAP9az1B47GcWw



разварка GPON.pdf залил обзор на ютуб

Скачал. Будем посмотреть. Сколько стоит?
