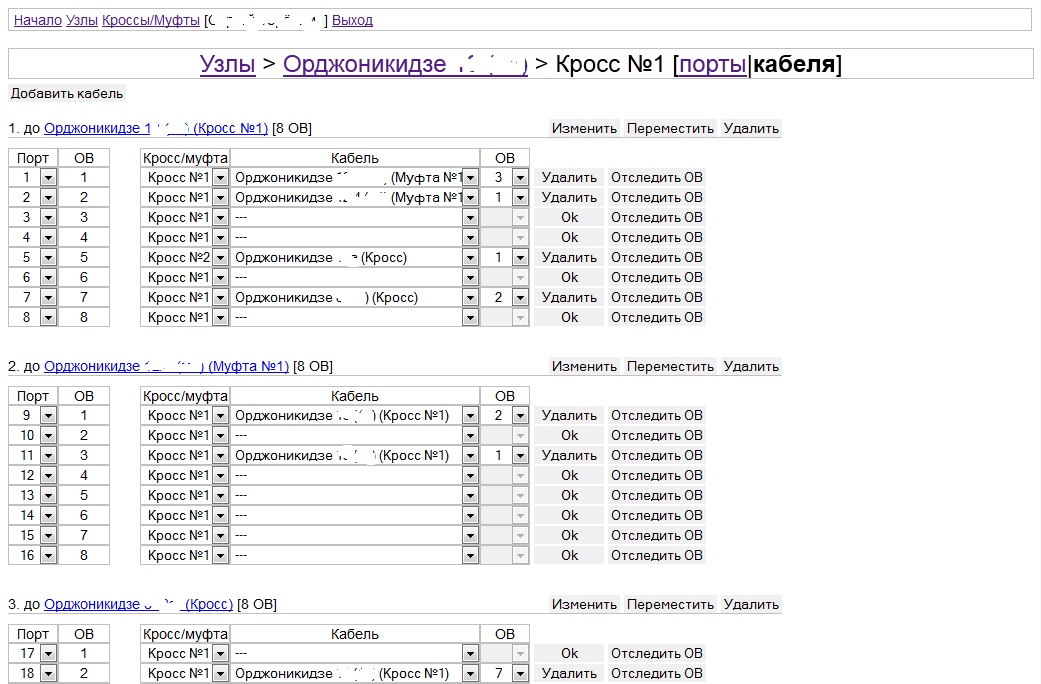

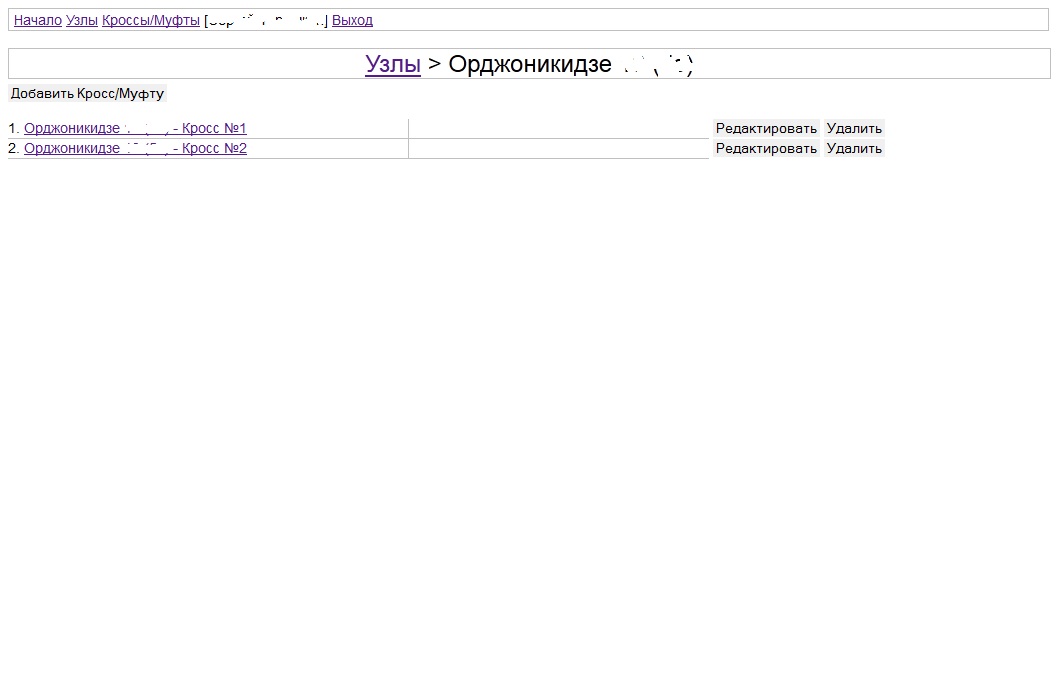

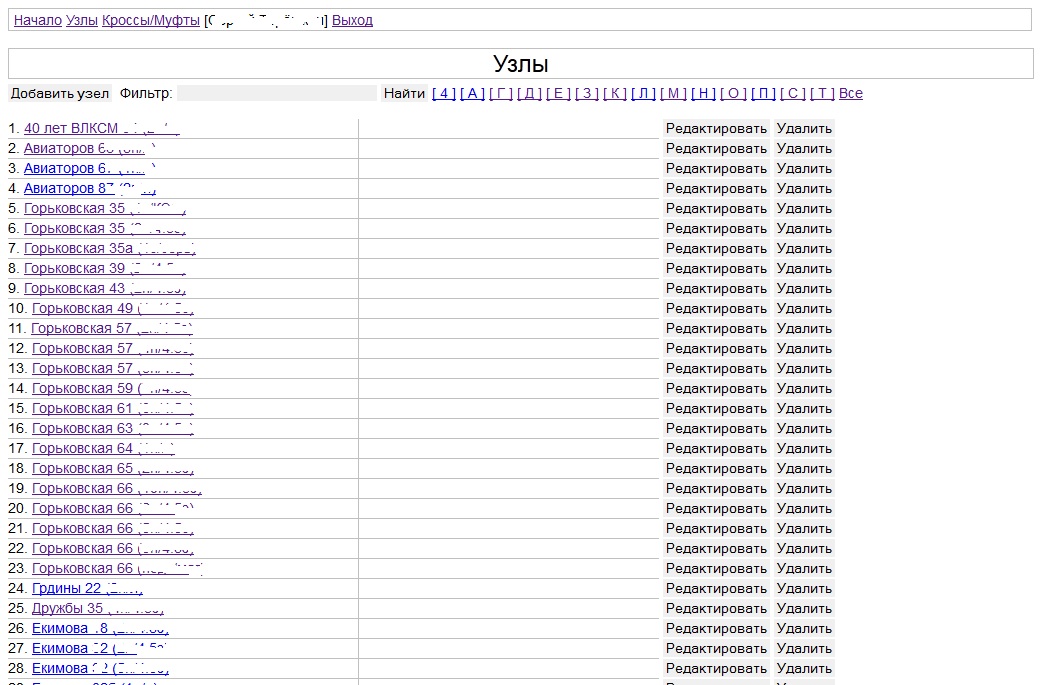

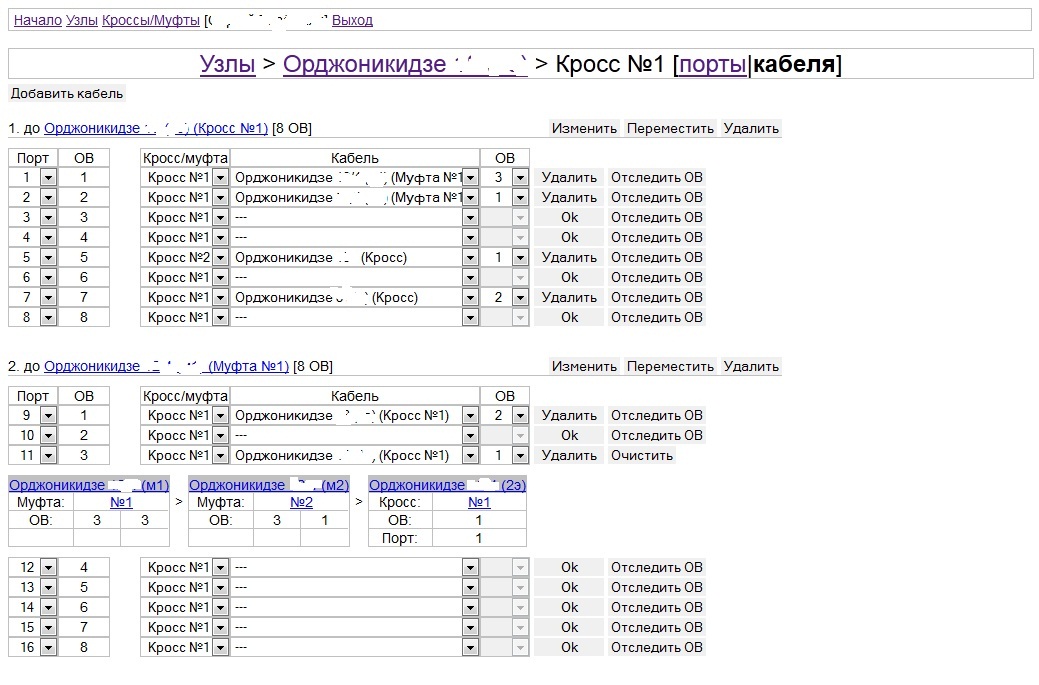

Tomas Lee Posted November 8, 2012 (edited) Добрый день всем. Работаю уже полгода в качестве проектировщика в одной из провайдерских компаний и столкнулся с такой проблеммой как "Учет разварки ВОЛС" Искал на просторах интернета что нибудь подходящее, но так и не нашёл. Для себя хотелось удобства, а для конторы надо бесплатно. В принципе нашли Ринет топологию, но она платная, хотя и удобная. Но это в нашем случае не главное, основное что она подходит для наших нужд на 30-40%. Всё тихо мирно забылось до очередного проекта, где мне лично пришлось искать в куче старых проектов "правду", что и стало началом реализации моей задумки. Основная идея: 1. Заносить узлы, кроссы, муфты, кабеля. 2. Заносить разварку кабелей + если разварено на порты кросса, то на какие порты 3. Возможность отслеживать волокна. выглядит так, будут вопросы - задавайте. скриншоты во вложении. 1 - список узлов 2 - список кроссов на узле 3 - список кабелей на кроссе + разварка кабелей на порты и разварка кабелей между собой 4 - ради чего собственно делалось, это отслеживание волокон, куда и через какие узлы идёт. т.к. это мною делалось в свободное от работы время, то хочу чтобы оно приносило пользу нуждающимся, но есть одно но! Выложу в открытый доступ, если найдутся желающие помогать разработке (в плане программирования и возможно в плане финансирования :о)). выложил проект в гуглкод: https://code.google.com/p/fibers/ Update 22.12.2015: https://github.com/steryoshkin/fibers Edited December 22, 2015 by Tomas Lee Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Akello Posted November 8, 2012 Неплохо бы еще учет по цветам волокон. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Tomas Lee Posted November 8, 2012 Неплохо бы еще учет по цветам волокон. реализовать можно, не сложно, но у нас например не используется Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Syzygy Posted November 8, 2012 Никакая таблица не заменит схему. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Tomas Lee Posted November 8, 2012 Никакая таблица не заменит схему. согласен, но как искать волокна свободные? или отслеживать? глазками по схеме? а рисовать схему где? в визио? а если много очень узлов? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

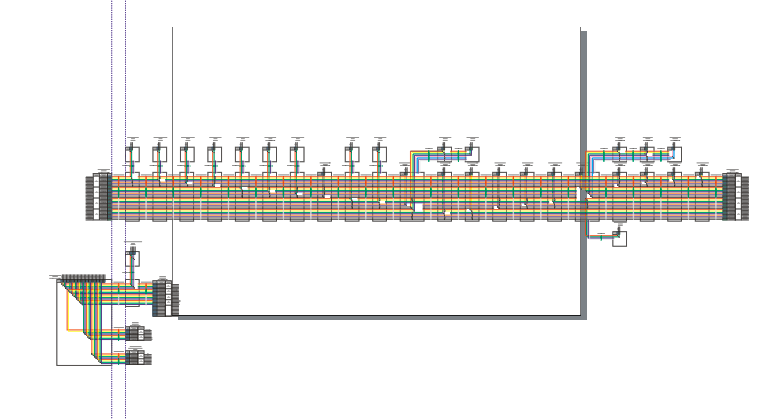

Syzygy Posted November 8, 2012 согласен, но как искать волокна свободные? Подписывать занятые. а рисовать схему где? в визио? Я в кореле рисую, люди а автокаде. а если много очень узлов? С городом с населением в 200 тыс. спокойно справится один человек. Если же у вас миллионник, то людей однозначно нужно несколько. Вот так вот выглядит схема на 40 зданий: Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Tomas Lee Posted November 8, 2012 Вот так вот выглядит схема на 40 зданий: красиво, но у нас например не так глобально в плане магистрального кабеля... у нас, тут сегодня надо - положили, завтра туда надо - положили. Поэтому много сварок и сложно их отслеживать быстро, когда это очень надо. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Syzygy Posted November 8, 2012 у нас, тут сегодня надо - положили, завтра туда надо - положили. Поэтому много сварок и сложно их отслеживать быстро, когда это очень надо. И в чём проблема? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Tomas Lee Posted November 8, 2012 И в чём проблема? устанешь перерисовывать. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Syzygy Posted November 8, 2012 устанешь перерисовывать. От работы вообще устаёшь :) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NiTr0 Posted November 8, 2012 От работы вообще устаёшь :) А от бессмысленной, которую стоило бы положить на компьютер (ибо нетворческая) - вдвойне. Пробежать глазками пару десятков муфт/узлов - та еще радость. Особенно, когда решение надо принять вот сейчас. //пилим потихоньку свой софт, как допилим до относительно юзабельного вида - выложу. Пока - вести документацию можно, но картография в рид-онли, + будет немного еще перепиливаться структура БД. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SyJet Posted November 8, 2012 Мне бы был бы интересен софт этот, но только я не программист ))) А денег на пиво кинуть смогу )) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Syzygy Posted November 8, 2012 А от бессмысленной, которую стоило бы положить на компьютер (ибо нетворческая) - вдвойне. Пробежать глазками пару десятков муфт/узлов - та еще радость. Особенно, когда решение надо принять вот сейчас. Вы просто не умеете его готовить (с). У меня никаких проблем не возникает, а схемы гораздо более наглядны, чем таблички. Кроме того, это решение вида "здесь и сейчас". Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Tomas Lee Posted November 8, 2012 //пилим потихоньку свой софт, как допилим до относительно юзабельного вида - выложу. Пока - вести документацию можно, но картография в рид-онли, + будет немного еще перепиливаться структура БД. что за софт? у меня была идея перевести карту оптики на веб картографию, но затык был на самой рисовалке. когда свою систему допилю, то вернусь к картографии Мне бы был бы интересен софт этот, но только я не программист ))) А денег на пиво кинуть смогу )) как будет более менее приличный вид и причешу код, то выложу... хотя можно будет и типа демки сделать... вообще больше хотелось бы людей программеров заинтересованных в этом. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NiTr0 Posted November 8, 2012 что за софт? Технический учет линий, ящиков, с хранением трасс и ведением таблиц разварок, с рисованием этого всего хозяйства на карте и в перспективе с редактированием прямо на карте кабельных трасс/узлов. Пока еще в стадии альфы скорее. + требуется небольшой рефакторинг БД - уйти от хранения линии как ломаной к хранению по точкам (т.к. сейчас хранятся и точки с метками метража/примечанием, и ломаная отдельно, оказалось жутко неудобно в процессе разработки), + как-то привести таблицу сварок к вменяемому виду - ибо сейчас она в виде "ID кабеля 1, № волокна 1, ID кабеля 2, № волокна 2" что не является правильным для реляционной базы, а как его нормализовать - пока идей не родилось. Ну и журналирование действий операторов впилить ессно... затык был на самой рисовалке openlayers в помощь. Удобная вещь. Хотя, когда на экране несколько сотен/тысяч элементов, начинает подлагивать. Резво работает с хромом, с прочими браузерами - хуже. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Helios Posted November 9, 2012 КроссПро неплохая программка. Используем. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
taf_321 Posted November 9, 2012 userside умеет учитывать оптику. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Diman_xxxx Posted November 9, 2012 (edited) //пилим потихоньку свой софт, как допилим до относительно юзабельного вида - выложу. Пока - вести документацию можно, но картография в рид-онли, + будет немного еще перепиливаться структура БД. Где ссылку искать потом ? )) Edited November 9, 2012 by Diman_xxxx Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Tomas Lee Posted November 9, 2012 "ID кабеля 1, № волокна 1, ID кабеля 2, № волокна 2" я сделал так: узел (node): id, name кросс/муфта (pq): id, node, type кабель (cable): id, pq_1, pq_2, name, type волокно (fiber): id, cable_id, num соединение волокон (fiber_conn): id, fiber_id_1, fiber_id_2, node_id долго думал над базой, получилось так... отслеживать те же соединения волокон легко Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NiTr0 Posted November 9, 2012 Ну примерно вариант того же, что у меня... Тут разве что делать 2 отдельных сущности - начало и конец кабеля. Тогда только в таблице соединений будет однозначность. В данный момент в БД могут прекрасно жить записи соединений вида 100 10 11 1 101 11 20 1 Т.е. 11 волокно может быть соединено в одном узле сразу с 2 волокнами - БД посчитает это нормальным явлением. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Diman_xxxx Posted November 9, 2012 (edited) "ID кабеля 1, № волокна 1, ID кабеля 2, № волокна 2" долго думал над базой, получилось так... отслеживать те же соединения волокон легко Я несколькими базами только пользуюсью, (не считая простеньких select, insert... запросов), НО от их создателей(абсолютно разные люди), слышал что "некоторый элемент избыточности", по необходимости естественно, очень даже стоит ВВОДИТЬ в свои базы. Я так понимаю это наложит некоторую доп. нагрузку на момент заполнения базы, но поозже позволит пользоваться "интересными" фильтрами. добавилю ищщё: в выше приведенном примере например можно, добавить дату подвеса кабеля и дату последней сварки. ФИО монтажников тоже неплохо завести.... Через годы эксплуатации много чего забудиться, но потом можно будет нарыть интересные факты и сопоставить с возникшем вопросом... ИМХО, естественно. Edited November 9, 2012 by Diman_xxxx Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
20512 Posted November 9, 2012 У меня схема всей сети напечатана на листе 2х3 метра и висит на стене. Разрисовано каждое волокно. Когда монтажники где-то что-то добавляют - убавляют, дорисовывают ручкой прямо на схеме. Если не хватает, на отдельном листе. Раз в полгода - год схаму перерисовываю чтобы по красивее было. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Skylaer Posted November 9, 2012 Хорошо иметь маленькую сеть :) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
20512 Posted November 9, 2012 Хорошо иметь маленькую сеть :) Несколько сотен узлов это маленькая сеть? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Skylaer Posted November 9, 2012 Да, маленькая. И извините, я не понимаю, как на 2*3 поместить 500-600 узлов и почти 300 км оптики :( Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
