Настройка Spanning tree на Cisco

[lirikoff]

Добрый день. Имеется такой вопрос:

Появилась необходимость защитить сеть от вероятности возникновения колец.

Сеть разбита на Vlan'ы

В иерархии на уровне ядра и агрегации стоят CISCO, а на уровне доступа, как-правило, Edge-Core

Задача состоит в том, чтобы , в случае возникновения кольца на уровне доступа(Между двумя Edge-Core ) исключить вероятность распространения кольца на уровень агрегации.

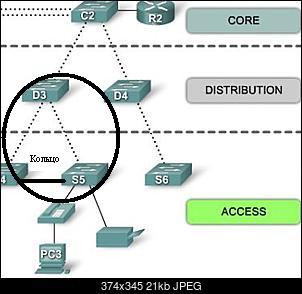

Схематично примерно так - только на уровне явдра один роутер

Петля выделена черным между S4 и S5, соответственно отражено распространение на уровень агрегации D3

Нужно понять как можно использовать STP для решения поставленной задачи.

Может кто сталкивался с подобными проблемами. Поделитесь решением или маиериалами.

[Дятел]

ленивые студенты....

[tartila]

Добрый день. Имеется такой вопрос:



не, такое не знаю... кстати, поцоны, а как тут настроить stp?



Edited November 6, 2012 by tartila

[lirikoff]

ленивые студенты....

И все-таки хотелось бы понять в правильном ли направлении я мыслю

Смотрите, если брать касательно указанной на рисунке сети( с учетом что в ядре только один роутер R2)

выходит, что

1) для такой сети R2 нужно сделать корнем( в терминологии Designated Root Bridge)

2) Далее на коммутаторах D4 и D5 выставляются корневые порты(Root Port - т. е. порты подключенные к R2)

3)т к D4 и D5 обслуживают разные подсети(в каждой подсети свои VLAN), то каждый из них нужно сделать назначенным мостом(Designated Bridge) т к владелец этого статуса считается главным в обслуживании данного сегмента локальной сети

4) Все порты коммутаторов D4 и D5 , к которым подключено оборудование уровня доступа, нужно сделать назначенными портами(Designated Port)



Все ли верно или же я ошибаюсь?



И еще остаются несколько моментов -

следует ли как-то дополнительно настраивать VLAN для STP

И как верно расставить веса(применительно к указанной схеме)

Edited November 7, 2012 by lirikoff

[darkagent]

гугл - "CCNA ICND на русском". Читать от и до. Затем, гугл по фразе "pvst rstp interoperability", можно даже по соседним темкам полазить, ибо на эту тему самолично материалов накидал как грязи.

[lirikoff]

гугл - "CCNA ICND на русском". Читать от и до. Затем, гугл по фразе "pvst rstp interoperability", можно даже по соседним темкам полазить, ибо на эту тему самолично материалов накидал как грязи.

Суть в том, что почти везде пишется про избыточные соединения и задействование резервных каналов... А если их нет ? Меня же интересует реализация возможности отключения порта на уровне агрегации в том случае, если на уровне доступа образовалось кольцо(либо между соседним оборудованием, либо в пределах портов одного коммутатора

[darkagent]

сперва почитать теорию не? после внимательного чтения как бы отпадает 99% всех вопросов.

[Negator]

вот зачем вы на человека накинулись?

Пришел с вполне конкретным вопросом.

Русские форумы -бессмысленные и беспощадные.

[zi_rus]

Отошлешь в учебник, может быть начнет учиться, дашь ответ - сядет на шею

[darkagent]

Человек пришел с явным нежеланием самообучения и нежеланием разбираться в возникшем вопросе, тут скорее явное желание побыстрее решить поставленную задачу приложив минимум усилий. Как оказалось, из личной беседы, этот человек не в ладах с английским, а значит подсовывать ему какую-либо литературу по его вопросу бессмыслено.

Другое дело, что решение в данном вопросе настолько тривиально, что оно даже не требуется - достаточно просто включить spanning-tree (который по умолчанию вобщем-то включен на cisco). И если на уровне доступа возникает какая-нибудь беда, и коммутатор доступа с ней справиться не в состоянии, коммутатор агрегации, а в данном случае это циско, сделает все сама, а конкретно заблокирует порт как inconsistent, выдав в логи %SPANTREE-2-LOOPGUARD_BLOCK: Loop guard blocking port X on Y или что-нибудь про pvst inconsistent.

[dazgluk]

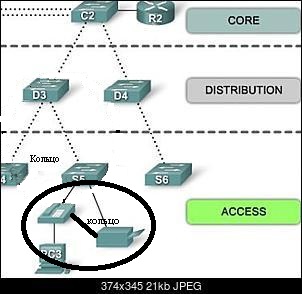

Мне вот интересно, зачем человек принтер с телефоном кольцует :)

[XaTTa6bl4]

вот зачем вы на человека накинулись?

Пришел с вполне конкретным вопросом.

Русские форумы -бессмысленные и беспощадные.



+100500

страшно на форуме пукнуть вопрос задать становится, обязательно придут и говном закидают

Edited November 7, 2012 by XaTTa6bl4

[manpac]

Добрый день. Имеется такой вопрос:



не, такое не знаю... кстати, поцоны, а как тут настроить stp?



Per Device STP чотко подойдет

[manpac]

ленивые студенты....

И все-таки хотелось бы понять в правильном ли направлении я мыслю

Смотрите, если брать касательно указанной на рисунке сети( с учетом что в ядре только один роутер R2)

выходит, что

1) для такой сети R2 нужно сделать корнем( в терминологии Designated Root Bridge)

2) Далее на коммутаторах D4 и D5 выставляются корневые порты(Root Port - т. е. порты подключенные к R2)

3)т к D4 и D5 обслуживают разные подсети(в каждой подсети свои VLAN), то каждый из них нужно сделать назначенным мостом(Designated Bridge) т к владелец этого статуса считается главным в обслуживании данного сегмента локальной сети

4) Все порты коммутаторов D4 и D5 , к которым подключено оборудование уровня доступа, нужно сделать назначенными портами(Designated Port)



Все ли верно или же я ошибаюсь?



И еще остаются несколько моментов -

следует ли как-то дополнительно настраивать VLAN для STP

И как верно расставить веса(применительно к указанной схеме)

В этой схеме STP ограничивается Access/Distrib уровнем, Root`ами будут свичи в Distribute, абсолютно незачем ядру знать про ваши кольца. А так хотя бы теорию почитать предварительно надо... С таким подходом далеко не уедете.

[mukca]

о гугл поломался ;)



автору читай.

если не поможет то наймите кого нибуть кто сделает

http://xgu.ru/wiki/STP_в_Cisco



Меня же интересует реализация возможности отключения порта на уровне агрегации в том случае, если на уровне доступа образовалось кольцо(либо между соседним оборудованием, либо в пределах портов одного коммутатора

причем тут stp вообще хз..

луппдетект и шторм контроль

Edited November 12, 2012 by mukca
