ASR 1013

[secandr]

Здравствуйте коллеги,

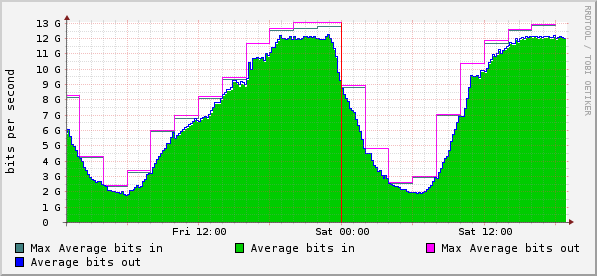

наблюдаю полку на 12 Гбит на asr 1013 (ESP 40 и в слоте 0 SIP40 + 3xSPA 1x10G).



Это ограничение слота или сипа?

Edited November 5, 2012 by secandr

[Дегтярев Илья]

http://www.ciscoexpo.ru/expo2010/materials/service_providers/D2_ASR1K_Architecture-ivasilie.pdf

16 слайд, шина к spa10 или spa40 в 4и5 слотах - 11,5 гбит/с.



ПОка сам ищу комманды, посмотреть какая шина активировалась на SPA40, т.к. заказанный нами с ESP40 уже едет.

[sio]

secandr, как вас угораздило esp40 в 1002-й поставить? Оно только начиная с 1006-го поддерживается.

[zhenya`]

у нас в 1004 есп40 и все ок.



The Cisco ASR 1000 Series 40-Gbps ESP (ASR1000-ESP40) supports 40-Gbps bandwidth, is supported on the Cisco ASR 1004, ASR 1006, and ASR 1013 Router chassis, and can optionally be deployed in customer networks that require 1 + 1 hardware redundancy.

Edited November 5, 2012 by zhenya`

[secandr]

sio удалось описАться. ASR 1013 - исправил.



Дегтярев Илья завтра сдам в TAC, если скажут, поделюсь командами

[zhenya`]

Поинтересуйтесь еще на тему команд для просмотра утилизации канала sip <-> esp. заранее спасибо.

[darkagent]

http://www.cisco.com/en/US/products/ps9343/products_tech_note09186a0080af2d14.shtml

- полный инструментарий диагностики, и шины посмотреть, и счетчики на каждом участке всего пути и т.д. и т.п.

в вашем случае интересно будет пошурудить подразделы sip counter и esp counter, чтоб расставить все точки над i. И диаграмки, для понимания как все бегает.

[secandr]

От cisco TAC пользы ноль.

Никаких новых команд от них не узнал.



Проблему решил следующим образом: выпиливал по 1 строчке в конфиге сначала в АСР, потом у соседей.



Оказалось трафик резал на 7600 следующий дуэт:

monitor session 1 source vlan !...

monitor session 1 destination interface GigabitEthernet !...



Выпиливание этих строчек решило проблему.

Edited November 17, 2012 by secandr
