[miakant]

(GL-GU-SFP)Конвертер GigaLink, UTP-SFP, 1Гбит/c



(GL-10T)Модуль GigaLink, SFP, WDM,1000, одно волокно, SM, 3 км, TX1310/RX1550, T, (SC)



(GL-10R)Модуль GigaLink SFP WDM,1000, одно волокно, SM, 3 км, R, (SC)



С одной стороны подключаю ПК к Гбит порту, через 100 метров подключаю к CiscoCatalyst 2960 к Гбит порту.

Со стороны ПК вся индикация нрмальная.

Со стороны CiscoCatalyst 2960 не активируется ethernetпорт.

Поменял патч корд, не помогло.

Поменял конвертер с модулем местами, картина такая же со стороны CiscoCatalyst 2960 не активируется ethernetпорт.

Не менял только блоки питания местами.

Что может быть?



В Интернете узнал что будет работать только когда выставлен в ручную 1Гбит/c, выставил, не помогает.

Беру неуправляемый дешёвый коммутатор с гигабитными портами всё хорошо работает а так ну не как.

До этого пробовали Медиаконвертеры D-Link DMC-1910 та же самая история.

Подскажите как настроить что бы работало на Cisco Catalyst 2960!

[Butch3r]

в настройках порта

no neg

speed 1000

dup full

[miakant]

в настройках портаno negspeed 1000dup full







Не помогает :(

[s.lobanov]

в настройках портаno negspeed 1000dup full







Не помогает :(

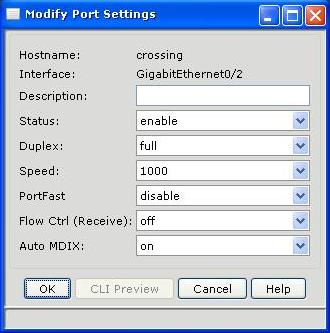

В вашей формочке не видно negotiation. Гуёвый интерфейс это конечно хорошо, но когда уже всё отлажено. Зайдите через CLI и введите команду

[miakant]

crossing#conf t

Enter configuration commands, one per line. End with CNTL/Z.

crossing(config)#int gi0/2

crossing(config-if)#speed 1000

crossing(config-if)#duplex full

crossing(config-if)#switchport nonegotiate

crossing(config-if)#^Z

crossing#wr

Building configuration...

[OK]

crossing#conf t

Enter configuration commands, one per line. End with CNTL/Z.

crossing(config)#int gi0/1

crossing(config-if)#speed 1000

crossing(config-if)#duplex full

crossing(config-if)#switchport nonegotiate

Command rejected: Conflict between 'nonegotiate' and 'dynamic' status.





На втором порту nonegotiate удачно.

Порт всё равно не завёлся

Решили попробовать на первом

Когда вносим команду switchport nonegotiate

Отвечает:Command rejected: Conflict between 'nonegotiate' and 'dynamic' status.



Что можно сделать ещё?

[Umux]

speed nonegotiate

[miakant]

speed nonegotiate



crossing#conf t

Enter configuration commands, one per line. End with CNTL/Z.

crossing(config)#int gi0/1

crossing(config-if)#speed nonegotiate

^

% Invalid input detected at '^' marker.



crossing(config-if)#



Спасибо что отзываетесь.

[miakant]

interface GigabitEthernet0/1

switchport mode access

switchport nonegotiate

speed 1000

duplex full

!

interface GigabitEthernet0/2

switchport mode access

switchport nonegotiate

shutdown

speed 1000

duplex full





Всё разобрался

Проблема была в настройках VLAN на порту в строке administrative Mode: Dynamiс Access поменял на Static Access? сразу принял команду switchport nonegotiate



Но всё равно порт не запустился, пока мыслей никаких.

Edited October 30, 2012 by miakant

[s.lobanov]

miakant

Покажите



sh inv

sh int tra

sh int tra pro

sh int gi0/1

sh int gi0/2

[miakant]

sh invsh int trash int tra prosh int gi0/1sh int gi0/2





NAME: "1", DESCR: "WS-C2960-24TT-L"

PID: WS-C2960-24TT-L , VID: V02 , SN: FOC1033X0B6





Name : Gi0/1

Administrative Speed: 1000

Administrative Duplex: full

Administrative Auto-MDIX: on

Administrative Power Inline: N/A

Operational Speed: 1000

Operational Duplex: full

Operational Auto-MDIX: off

Media Type: 10/100/1000BaseTX



Name : Gi0/2

Administrative Speed: 1000

Administrative Duplex: full

Administrative Auto-MDIX: on

Administrative Power Inline: N/A

Operational Speed: 1000

Operational Duplex: full

Operational Auto-MDIX: off

Media Type: 10/100/1000BaseTX

[zi_rus]

В вашей формочке не видно negotiation. Гуёвый интерфейс это конечно хорошо, но когда уже всё отлажено. Зайдите через CLI и введите команду

на циске нет команды nonegotiate, в настройках порта указывается скорость/дуплекс, если какой-то не указан (настроено speed auto или duplex auto), то этот параметр определяется автоматически



Когда вносим команду switchport nonegotiate

Отвечает:Command rejected: Conflict between 'nonegotiate' and 'dynamic' status.

эта команда определяет статус DTP на порту, естественно она ругается, потому что по умолчанию порт находится в состоянии dynamic auto, nonegotiate отключает DTP, а значит перед этим порт должен быть указан режим работы явно mode trunk или mode access. к параметрам линка отношения не имеет





я бы первым делом посмотрел show interface G0/1 первую строчку если там статус down down, значит порт не видит даже link test pulses - проблема в физике, up down - ltp видны, но скорости на разных концах не совпадают

[miakant]

я бы первым делом посмотрел show interface G0/1 первую строчку если там статус down down, значит порт не видит даже link test pulses - проблема в физике, up down - ltp видны, но скорости на разных концах не совпадают



crossing#show interface G0/1

GigabitEthernet0/1 is down, line protocol is down (notconnect)

Hardware is Gigabit Ethernet, address is 0018.baed.f299 (bia 0018.baed.f299)

MTU 1500 bytes, BW 10000 Kbit/sec, DLY 1000 usec,

reliability 255/255, txload 1/255, rxload 1/255

Encapsulation ARPA, loopback not set

Keepalive set (10 sec)

Full-duplex, 1000Mb/s, media type is 10/100/1000BaseTX

input flow-control is off, output flow-control is unsupported

ARP type: ARPA, ARP Timeout 04:00:00

Last input never, output never, output hang never

Last clearing of "show interface" counters never

Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0

Queueing strategy: fifo

Output queue: 0/40 (size/max)

5 minute input rate 0 bits/sec, 0 packets/sec

5 minute output rate 0 bits/sec, 0 packets/sec

0 packets input, 0 bytes, 0 no buffer

Received 0 broadcasts (0 multicasts)

0 runts, 0 giants, 0 throttles

0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored

0 watchdog, 0 multicast, 0 pause input

0 input packets with dribble condition detected

0 packets output, 0 bytes, 0 underruns

0 output errors, 0 collisions, 3 interface resets

0 unknown protocol drops

0 babbles, 0 late collision, 0 deferred

0 lost carrier, 0 no carrier, 0 pause output

0 output buffer failures, 0 output buffers swapped out

[SergeiK]

Глупый вопрос - патчкорд менял? Порты Cisco проверял?

sh post можно попробовать посмотреть.

[miakant]

Глупый вопрос - патчкорд менял? Порты Cisco проверял?sh post можно попробовать посмотреть.

Патч корд менял.

Порты проверяли только на активность то есть подключали неуправляемый коммутатор с гигабитными портами, порты активировались.

[zi_rus]

я не понимаю схемы, что включается в 2960 когда линк не поднимается



что если соединить тот тупой свич с 2960 коротким патчем, линк подымется? может порт битый

[miakant]

я не понимаю схемы, что включается в 2960 когда линк не поднимается

(GL-GU-SFP)Конвертер GigaLink, UTP-SFP, 1Гбит/c

что если соединить тот тупой свич с 2960 коротким патчем, линк подымется? может порт битый

Мы заказали коммутаторы, завтра привезут, будем проверять.

Потом отпишусь, что и как.

[miakant]

Установил между CiscoCatalyst 2960 G0/2 и (GL-GU-SFP)Конвертер GigaLink, UTP-SFP, 1Гбит/c

Acorp SW5P-1000



Сразу всё заработало.





crossing#show interface G0/2

GigabitEthernet0/2 is up, line protocol is up (connected)

Hardware is Gigabit Ethernet, address is 0018.baed.f29a (bia 0018.baed.f29a)

MTU 1500 bytes, BW 1000000 Kbit/sec, DLY 10 usec,

reliability 255/255, txload 3/255, rxload 11/255

Encapsulation ARPA, loopback not set

Keepalive set (10 sec)

Full-duplex, 1000Mb/s, media type is 10/100/1000BaseTX

input flow-control is off, output flow-control is unsupported

ARP type: ARPA, ARP Timeout 04:00:00

Last input never, output 00:00:00, output hang never

Last clearing of "show interface" counters never

Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0

Queueing strategy: fifo

Output queue: 0/40 (size/max)

5 minute input rate 43169000 bits/sec, 4850 packets/sec

5 minute output rate 15383000 bits/sec, 4199 packets/sec

11081826 packets input, 11482444636 bytes, 0 no buffer

Received 1860 broadcasts (428 multicasts)

0 runts, 0 giants, 0 throttles

0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored

0 watchdog, 428 multicast, 0 pause input

0 input packets with dribble condition detected

10365230 packets output, 5380419543 bytes, 0 underruns

0 output errors, 0 collisions, 7 interface resets

0 unknown protocol drops

0 babbles, 0 late collision, 0 deferred

0 lost carrier, 0 no carrier, 0 pause output

0 output buffer failures, 0 output buffers swapped out

crossing#

Edited November 1, 2012 by miakant
