"Поворотка" в работе

BeS
 Share

Recommended Posts

BeS

BeS

Posted
Posted

Добрый день. В ближайшее время делаем проект. Одна из камер SNR-CI-DP1.3 (http://shop.nag.ru/catalog/04452.Videonablyudenie-SKUD-OPS/04904.IP-kamery/05790.SNR-CI-DP13) Питание данной камеры 24 вольта, остальных 12 в. Если кто-то использовал уже эту модель , поделитесь опытом как запитывали ее.

sunrise333

sunrise333

Posted
Posted (edited)

Добрый день. В ближайшее время делаем проект. Одна из камер SNR-CI-DP1.3 (http://shop.nag.ru/catalog/04452.Videonablyudenie-SKUD-OPS/04904.IP-kamery/05790.SNR-CI-DP13) Питание данной камеры 24 вольта, остальных 12 в. Если кто-то использовал уже эту модель , поделитесь опытом как запитывали ее.

Я уже поднял тему, но как то все очень тихо. Похоже, что камеры ни кто не пробовал. Да, камера без встроенного ИК прожектора.

Edited by sunrise333
BeS

BeS

Posted
  • Author
Posted

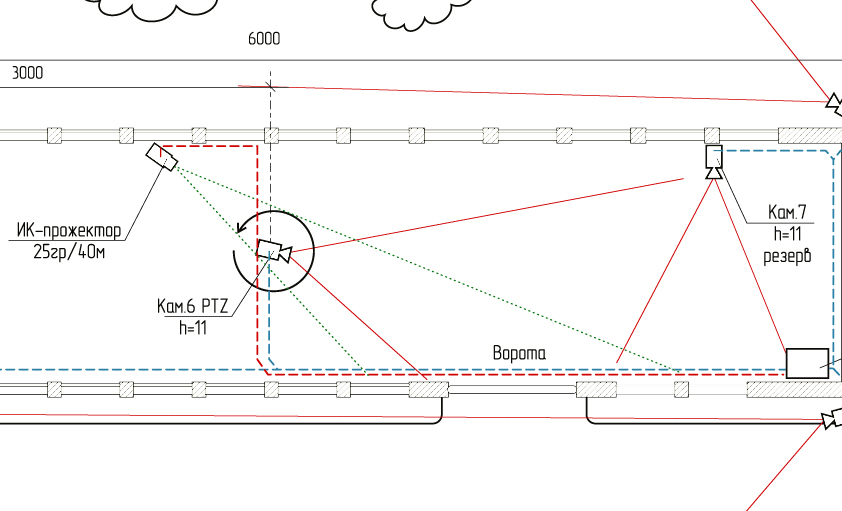

Угу. Прожектора (по проекту) должны подсвечивать локально нужные места. Пример решения.



post-70-023916300 1349662421_thumb.jpg



Примерно так подсвечиваться 5 зон. С камерой вращать их не нужно.

А вопрос про питание камер пока не решен. Все идет к "раздельному питанию" :-). В магистрали будет прокладываться 2 кабеля питания: 12В (для остальных камер) и 24 В (для поворотки + прогрева). Городить преобразователь с 24 на 12 - нет возможности, 200 В - нельзя и тоже места нет для боксов. Passiv PoE рассматривается как вариант. Суммарное сечение жил в кабеле 24AWG: 5+6 (+) - 7+8 (-) _теоретически_ хватает передать нужные вольты -)



Я один такой замороченный: все идут прямым путем?

sunrise333

sunrise333

Posted
Posted

Угу. Прожектора (по проекту) должны подсвечивать локально нужные места. Пример решения.



post-70-023916300 1349662421_thumb.jpg



Примерно так подсвечиваться 5 зон. С камерой вращать их не нужно.

А вопрос про питание камер пока не решен. Все идет к "раздельному питанию" :-). В магистрали будет прокладываться 2 кабеля питания: 12В (для остальных камер) и 24 В (для поворотки + прогрева). Городить преобразователь с 24 на 12 - нет возможности, 200 В - нельзя и тоже места нет для боксов. Passiv PoE рассматривается как вариант. Суммарное сечение жил в кабеле 24AWG: 5+6 (+) - 7+8 (-) _теоретически_ хватает передать нужные вольты -)



Я один такой замороченный: все идут прямым путем?

Вот, что то мне подсказывает, что не стоит с PoE заморачиваться для повортки. Экономический эффект будет минимальным, а гемор можно выхватить приличный, но это только ИМХО.

А по поводу пути, ну так мало любителей рисковать. Большинство пока сидят в окопах и посматривают на экспериментаторов от IP. Говорят дорого, сыро, нет особого смысла ну и всё в таком духе. Вот и идём как по минному полю.

BeS

BeS

Posted
  • Author
Posted

Согласен: дополнительный кабель питания. И расчеты по мощности-потерям "на грани". Есть риск влипнуть. Включили в проект и сметы.

(Камера будет висеть на 15 метровой высоте, большой ангар: только "18м" подъемник! Туда вообще все продублировать по хорошему, для 100% избыточности :-) все заморочки возникшие - будут нашими заморочками).

  • 2 weeks later...
BeS

BeS

Posted
  • Author
Posted

Как такое возможно?

Обычная "поворотка" с подогревом ~ 75 ватт. Что нам говорит стандарт PoE: max Watt 802.3af (802.3at Type 1) / 802.3at соответственно 15.40W/34.20W. А как быть с подогревом? Вы про какие конкретно камеры екзис говорите?

BeS

BeS

Posted
  • Author
Posted

Получили PTZ камеру. Суровый монстр, однако. Завтра будем монтировать.

Жаль что пришлось БП покупать. Ввело в заблуждение уведомление на сайте: "В комплект входит кронштейн для настенного крепления. Блок питания в комплект не входит." ВХОДИТ в комплект БП.

Фото процесса монтажа/запуска выложу.

BeS

BeS

Posted
  • Author
Posted (edited)

http://shop.nag.ru/catalog/04904.IP-kamery/07517.SNR-CI-D/05790.SNR-CI-DP13

Питание отдельным кабелем шввп 2х1.5 от стойки. БП оказался в комплекте в коробке с камерой (не плохой , кстати). Сожалеем, что мы купили источник. 24 вольта долго может пролежать на полке.

Edited by BeS
sunrise333

sunrise333

Posted
Posted

http://shop.nag.ru/catalog/04904.IP-kamery/07517.SNR-CI-D/05790.SNR-CI-DP13

Питание отдельным кабелем шввп 2х1.5 от стойки. БП оказался в комплекте в коробке с камерой (не плохой , кстати). Сожалеем, что мы купили источник. 24 вольта долго может пролежать на полке.

Расскажите как себя ведёт? Интересен ночной режим. Просто хочу себе, домой поставить и брать буду за свои кровные.

BeS

BeS

Posted
  • Author
Posted

Ок. Ну на ночной режим уповать не стоит. У нас подсветка ИК будет стоять на нужные зоны контроля и не рядом с камерой , а в зоне контроля. Поглядим. Пока работы на объекте приостановили - идут общестроительные работы у смежников (полы заливают). Пришлось отложить на несколько дней монтаж.

frant

frant

Posted
Posted

Как такое возможно?

Обычная "поворотка" с подогревом ~ 75 ватт. Что нам говорит стандарт PoE: max Watt 802.3af (802.3at Type 1) / 802.3at соответственно 15.40W/34.20W. А как быть с подогревом? Вы про какие конкретно камеры екзис говорите?



Возможно для камер AXIS легко, с применением технологии HI POE 60w. ИНжектор входит вроде как в комплект камер. Например, Q6032-E, Q6034-E

, Q5532- и прочие.

  • 2 months later...
Serg32

Serg32

Posted
Posted

Ок. Ну на ночной режим уповать не стоит. У нас подсветка ИК будет стоять на нужные зоны контроля и не рядом с камерой , а в зоне контроля. Поглядим. Пока работы на объекте приостановили - идут общестроительные работы у смежников (полы заливают). Пришлось отложить на несколько дней монтаж.

BeS , очень хотелось бы увидеть лучший скриншот работы камеры SNR-CI-DP1.3 ночью с ИК подсветкой! Насколько все мыльно?

f.tagir

f.tagir

Posted
Posted

http://shop.nag.ru/catalog/04904.IP-kamery/07517.SNR-CI-D/05790.SNR-CI-DP13

Питание отдельным кабелем шввп 2х1.5 от стойки. БП оказался в комплекте в коробке с камерой (не плохой , кстати). Сожалеем, что мы купили источник. 24 вольта долго может пролежать на полке.



А у меня в комплекте не было БП, пришлось побегать в поисках блока на 24 В переменного тока.

BeS

BeS

Posted
  • Author
Posted

Ок. Ну на ночной режим уповать не стоит. У нас подсветка ИК будет стоять на нужные зоны контроля и не рядом с камерой , а в зоне контроля. Поглядим. Пока работы на объекте приостановили - идут общестроительные работы у смежников (полы заливают). Пришлось отложить на несколько дней монтаж.

BeS , очень хотелось бы увидеть лучший скриншот работы камеры SNR-CI-DP1.3 ночью с ИК подсветкой! Насколько все мыльно?



Да не запускается камера. Зае***лся с саппортом nag общаться + срыв контракта по срокам. Очень жаль заказчика потеряли ОЧЕНЬ хорошего. Если запинаем - покажу картинку, не вопрос.

  • 2 weeks later...
vgrish

vgrish

Posted
Posted (edited)

Не, я GV-S200SD взял в уличном исполнении. Запустил без проблем, но пока в домашних условиях. Впереди полевые испытания.

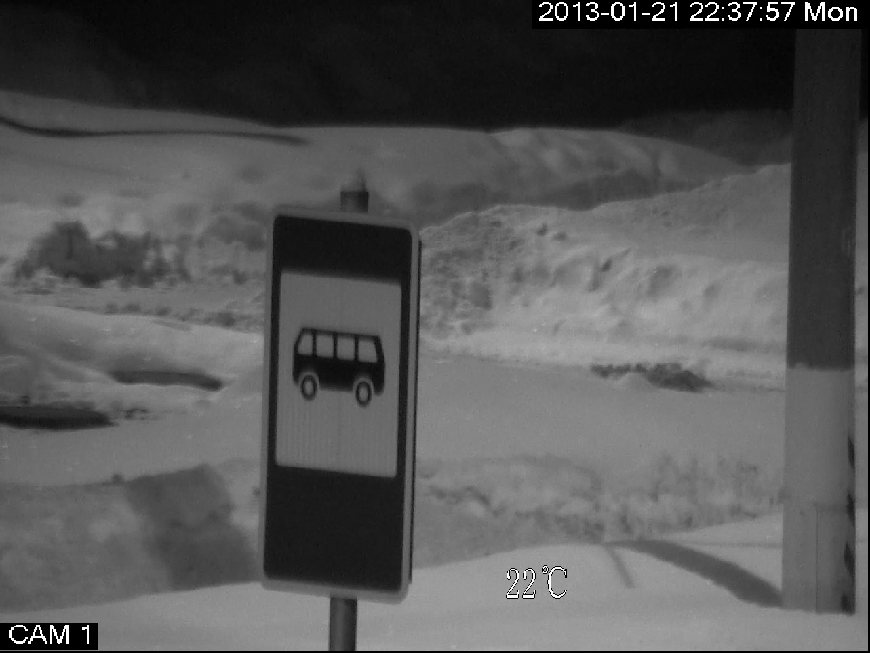

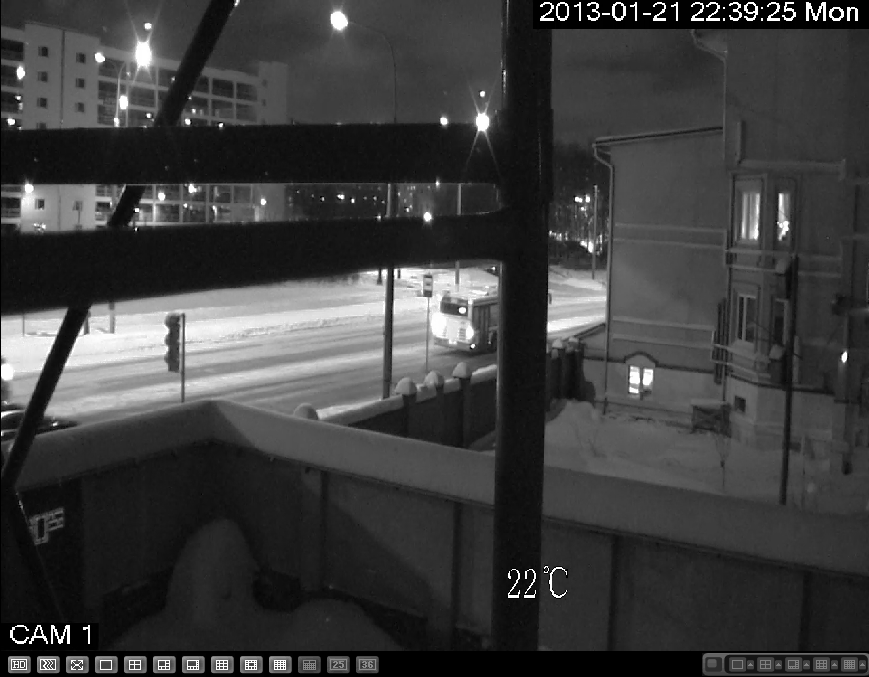

если кому интересно вот такую поворотку сегодня опробовал FE-SD6580-HN. Шустренькая такая , пока нравится , посмотрим как поработает...

p.s. может работать и термометром...вообще помимо настроек в веб интерфейсе, еще есть дополнительная менюшка, там и термометр и различные режимы камеры и зум и режим цифрового зума и профили по времени и т.д. и т.п..

p.p.s. отвечаю тут как как больше сообщений писать не дают)

post-109829-025317800 1358794600_thumb.png

post-109829-066748100 1358794601_thumb.png

Edited by vgrish
Pritorius

Pritorius

Posted
Posted

Она что еще может и термометром работать?



С учётом того что на улице снег, а камера кажет +22, то видимо нет :)
