Cisco 3750G проблема настройки стека со Spanning TreeL

[Hanapi]

Добрый день!

Возникла проблема с настройкой spanning tree протокола в стеке коммутаторов Cisco3750G

Ниже я привел распечатки,которые посчитал нужными для решения этой проблемы

Если я вытаскиваю из активного линка кабель,то не включается второй линк...

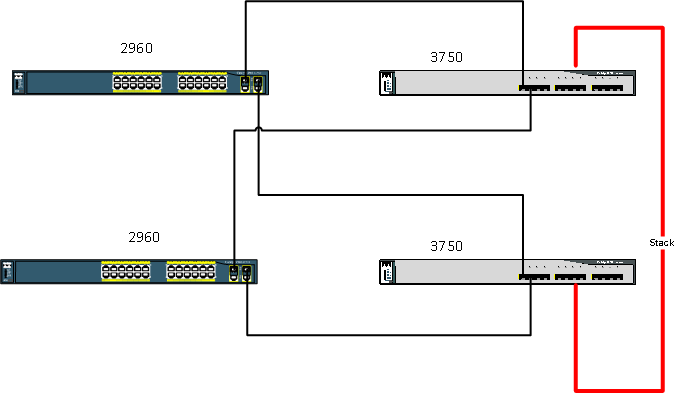

Схема сети:





Switch1#sh switch detail
                                              Current
Switch#  Role      Mac Address     Priority     State
--------------------------------------------------------
*1       Master    0013.60c4.5580     1         Ready
2       Slave     0013.60c4.6480     1         Ready



        Stack Port Status             Neighbors
Switch#  Port 1     Port 2           Port 1   Port 2
--------------------------------------------------------
 1        Ok         Ok                2        2
 2        Ok         Ok                1        1



Switch1#sh vlan brief

VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Gi1/0/1, Gi1/0/2, Gi1/0/3, Gi1/0/4, Gi1/0/5, Gi1/0/6
                                               Gi1/0/7, Gi1/0/8, Gi1/0/9, Gi1/0/10, Gi1/0/11
                                               Gi1/0/12, Gi2/0/1, Gi2/0/2, Gi2/0/3, Gi2/0/4, Gi2/0/5
                                               Gi2/0/6, Gi2/0/7, Gi2/0/8, Gi2/0/9, Gi2/0/10, Gi2/0/11
                                               Gi2/0/12
21   VLAN0021                         active
22   VLAN0022                         active
26   VLAN0026                         active
1002 fddi-default                     act/unsup
1003 trcrf-default                    act/unsup
1004 fddinet-default                  act/unsup
1005 trbrf-default                    act/unsup





И как видно из этой распечатки, активными он видит только один коммутатор

Switch1#sh spanning-tree active

VLAN0001
 Spanning tree enabled protocol rstp
 Root ID    Priority    4097
            Address     0013.60c4.5580
            This bridge is the root
            Hello Time   2 sec  Max Age 20 sec  Forward Delay 15 sec

 Bridge ID  Priority    4097   (priority 4096 sys-id-ext 1)
            Address     0013.60c4.5580
            Hello Time   2 sec  Max Age 20 sec  Forward Delay 15 sec
            Aging Time 300

Interface        Role Sts Cost      Prio.Nbr Type
---------------- ---- --- --------- -------- --------------------------------
Gi1/0/1          Desg FWD 4         128.1    P2p Peer(STP)
Gi1/0/4          Desg FWD 4         128.4    P2p Peer(STP)
Gi1/0/5          Desg FWD 4         128.5    P2p Peer(STP)
Gi1/0/6          Desg FWD 4         128.6    P2p Peer(STP)
Gi1/0/7          Desg FWD 4         128.7    P2p Peer(STP)
Gi2/0/3          Desg FWD 4         128.55   P2p Peer(STP)
Gi2/0/4          Desg FWD 4         128.56   P2p Peer(STP)
Gi2/0/7          Desg FWD 4         128.59   P2p Peer(STP)



sh run
!
switch 1 provision ws-c3750g-12s
switch 2 provision ws-c3750g-12s
!
vtp mode transparent
!
spanning-tree mode rapid-pvst
no spanning-tree optimize bpdu transmission
spanning-tree extend system-id
spanning-tree vlan 1-4094 priority 4096
!

[passer]

Здесь пара Port-channel в режиме Lacp будет здесь куда симпатичнее. И по-моему, логичнее. И смысл в stp весьма кажется призрачен без уточнения решаемой задачи.

Edited September 24, 2012 by passer

[dmvy]

смотреть состояние STP портов-аплинков на двух 2960 и они там также должно быть spanning-tree mode rapid-pvst



А для чего соскочили с pvstp?

[Hanapi]

Не давно зарегистрировался, поэтому за сегодня только еще 2 сообщения.

Решаемая задача. Создать отказоустойчивое ядро, при отказе любой составляющей не отказывала вся система.

Кстати, это архитектура рекомендованная Cisco.

По рисунку выше, две cisco 3750 между собой объедены в стек - это ядро сети. Остальные коммутаторы

это cisco 2960. Каждый коммутатор 2960 подключен к обоим коммутаторам cisco 3750.

Так вот я провел эксперимент:

- подключил оба порта cisco 2960 к одному cisco 3750. И все за работало, как должно было работать.

Один порт на cisco 2960 горит зеленым, это означает, что он сейчас активный. Второй порт желтый и cisco

пингуется. Когда я вынул кабель из того, что горит зеленым на cisco 2960, пинги продолжились через 15 секунд.

Все эти операции я проводил на cisco 3750, который в стеке мастер.

Эксперимент показал, что одна cisco 3750 (которая в стеке мастер) работает как нужно.

Но тот же эксперимент, на cisco 3750 (которая в стеке slave) провалился.

Когда я подключаю оба порта cisco 2960 к cisco 3750 (в стеке slave), только одна лампочка загорается зеленой,

вторая лампочка вообще не загорается.

Отсюда вывод, что настройка Spanning Tree действует только на коммутатор 3750 (который в стеке мастер).

Осталось последнее сообщение на сегодня. Так что если можно сразу пишите, что нужно еще проверить..

[darkagent]

Рисунок адовый конечно... схема простейшая до отвращения, и 3750 с ней справляется без проблем.

Peer(STP) в ваших цитатах говорит о том что на 2960 используется ieee pvst, при том что 3750 у вас в rapid-pvst. эта мелочь "затормаживает" процесс согласования ваших колец до 30 секунд, а то и больше.

Если линк на slave 3750 не загорелся, может стоить проверить, жив ли порт вобще?;) проверить можно банально подключив к порту что-нибудь заведомо рабочее (ноут например)

[Hanapi]

Так тему закрываю.

Оказывается 6 портов на коммутаторе просто не работали... А все настройки были правильные...

Так еще странно перестали работать...

Коммутатор Cisco Catalyst 3750G-12S-E не работают порты: 1, 2, 5, 6, 9, 10

Что бы это могло быть... Что то по питанию наверно...
