Линк 2 км на Mikrotik SEXTANT G-5HnD

В связи с увеличением PPS хочу заменить линк UBNT NS M5 - UBNT Powerbridge M5 на два Mikrotik SEXTANT G-5HnD. Расстояние 2 км, раньше линк был на двух UBNT NS M5, но из-за того что со временем почему-то снизился CCQ, с одной стороны пришлось поставить Powerbridge. Видимость прямая, но канал пересекает ЛЭП. Тестирование скорости при незагруженном канале - 90 мегабит. В часы пик наблюдаются тормоза при не сильно загруженном канале, причина скорее всего высокое PPS, народ качает торренты. Как здесь говорят, микротик справляется с этой проблемой, в отличии от UBNT. Отсюда вопрос - будет ли работать линк на двух SEXTANT G-5HnD в этих условиях? Какова ширина диаграммы направленности антенны SEXTANT(нигде не нашел)? Как вариант, рассматриваю с одной стороны Sextant, а с другой RB711G-5HnD + антенна Jirous JRC-24, в связи с тем что есть определенные требования к размеру антенн в одном месте установки.

И еще - нашел RF Elements StationBox 5 GHz 18dBi antenna, если в нее вставить RB711G-5HnD, не будет ли это лучше чем SEXTANT G-5HnD?

Edited by bezhetsk

Share this post


Link to post
Share on other sites

Какова ширина диаграммы направленности антенны SEXTANT(нигде не нашел)?

http://routerboard.com/pdf/364/sextant.pdf

Share this post


Link to post
Share on other sites

Шило на мыло. Прирост будет около 1-10%.

Тебе нужна тачка которая перед радио будет шейпить торренты.

Тогда можно будет избавиться от тормозов и копить бабки на Сиклу или такой же канал + бондинг.

Share this post


Link to post
Share on other sites

Микротик пропускает 45000ппс, убнт 13000. Разница на лицо.Главное получить требуемые уровни сигналов для работы. В этом случае вариант с джириусом с одной стороны будет лучше. Нужно покупать устройства с гигабитными сетевыми портами.





Share this post


Link to post
Share on other sites

Шило на мыло. Прирост будет около 1-10%.

Тебе нужна тачка которая перед радио будет шейпить торренты.

Тогда можно будет избавиться от тормозов и копить бабки на Сиклу или такой же канал + бондинг.

Такая тачка есть, называется микротик на x86, хорошо шейпит торренты, но не хочется ограничивать пользователей.

Share this post


Link to post
Share on other sites

В связи с увеличением PPS хочу заменить линк UBNT NS M5 - UBNT Powerbridge M5 на два Mikrotik SEXTANT G-5HnD. Расстояние 2 км, раньше линк был на двух UBNT NS M5, но из-за того что со временем почему-то снизился CCQ, с одной стороны пришлось поставить Powerbridge. Видимость прямая, но канал пересекает ЛЭП. Тестирование скорости при незагруженном канале - 90 мегабит.

1) Какие сейчас сигналы на устройствах?

2) ЛЭП не причем.

3) Что в эфире творится? Сканил?

4) Что в сети рулит трафиком? В каких режимах работают нанос и повербридж?

В часы пик наблюдаются тормоза при не сильно загруженном канале, причина скорее всего высокое PPS,

Рекомендую для начала выяснить причину возникновения проблем, а не гадать и ставить неоправданно дорогое оборудование сомнительного качества. В большинстве случаев проблемы решаются программно.

Отсюда вопрос - будет ли работать линк на двух SEXTANT G-5HnD в этих условиях?

Каких условиях? Нет никаких исходных данных, кроме ЛЭП.

Какова ширина диаграммы направленности антенны SEXTANT(нигде не нашел)? Как вариант, рассматриваю с одной стороны Sextant, а с другой RB711G-5HnD + антенна Jirous JRC-24, в связи с тем что есть определенные требования к размеру антенн в одном месте установки.

И еще - нашел RF Elements StationBox 5 GHz 18dBi antenna, если в нее вставить RB711G-5HnD, не будет ли это лучше чем SEXTANT G-5HnD?

RF Elements по указанной ссылке вам не подойдет, т.к. не MIMO.

Edited by xabarov

Share this post


Link to post
Share on other sites

Сигнал 55 дб 300/300 ccq 99-100. Помех мало. Режимы AP WDS и Station WDS. Прямая видимость в бинокль видно визуально. Трафиком рулит сервер с RouterOS. Скорость прокачки хорошая до 92 мегабит. А вот когда увеличивается PPS , это видно на роутере, начинаются тормоза. Запустил второй канал на другого провайдера 5 км на микротике, проблем не наблюдалось. Сейчас параллельно работают 2 канала, на убнт и микротике, проблем тоже нет. Но боюсь они появятся когда наступят долгие зимние вечера.

Edited by bezhetsk

Share this post


Link to post
Share on other sites

Сигнал 55 дб 300/300 ccq 99-100. Помех мало. Режимы AP WDS и Station WDS. Прямая видимость в бинокль видно визуально. Трафиком рулит сервер с RouterOS. Скорость прокачки хорошая до 92 мегабит. А вот когда увеличивается PPS , это видно на роутере, начинаются тормоза. Запустил второй канал на другого провайдера 5 км на микротике, проблем не наблюдалось. Сейчас параллельно работают 2 канала, на убнт и микротике, проблем тоже нет. Но боюсь они появятся когда наступят долгие зимние вечера.



Канальные скорости 300/300 нельзя применять на улице. Нужно устанавливать Guard Interval в режим Long, тогда канальные скоости опустятся до 270/270.

Share this post


Link to post
Share on other sites

Сигнал 55 дб 300/300 ccq 99-100. Помех мало. Режимы AP WDS и Station WDS. Прямая видимость в бинокль видно визуально. Трафиком рулит сервер с RouterOS. Скорость прокачки хорошая до 92 мегабит. А вот когда увеличивается PPS , это видно на роутере, начинаются тормоза. Запустил второй канал на другого провайдера 5 км на микротике, проблем не наблюдалось. Сейчас параллельно работают 2 канала, на убнт и микротике, проблем тоже нет. Но боюсь они появятся когда наступят долгие зимние вечера.



Канальные скорости 300/300 нельзя применять на улице. Нужно устанавливать Guard Interval в режим Long, тогда канальные скоости опустятся до 270/270.

Кто сказал такое? Все можно если знать что делаешь.

Share this post


Link to post
Share on other sites

Посоветуйте оборудование для двух линков в диапазоне 5 ГГц. Он у нас нелецензируемый, но операторов его используют мало,

пионеров 100% нет. Однако на база большое скопление оборудования, поэтому гадить плохими системами не хочется.



Рассматриваю UBNT PowerBridge, NanoBridge и Mikrotik SEXTANT



Оба линка 3 км, но требования разные.



1. Линк до мачты. Видимость идеальная. Основное требование - надежность, т.к. мачта в горах куда просто так не доедешь.

Скорость нужна 20-50 Мбит TX / 10 Мбит - RX. Выбор - PowerBridge M5.



2. Линк в городе. Прикол в том, что абонент смотрит на базу в узкую щель через улицу шириной 30 метров между высокими домами.

Нужен стабильный сигнал невысокой скорости. 10/10 симетричная с минимальными пингам. Большую антенну у клиента на фасаде прикрутить нельзя.



Рассматривается либо связка NanoBridge + Nanostation M5, либо 2 x SEXTANT.

Я сам за Микротик, но напрягает водостойкость. Это у нас самая большая проблема.

Боюсь что на базе SEXTANT будет фонить задним лепестком. По месту установки прямо позади есть другая антенна 5 ГГц, не хочется лишний шум создавать, поэтому думаю в сторону NanoBridge

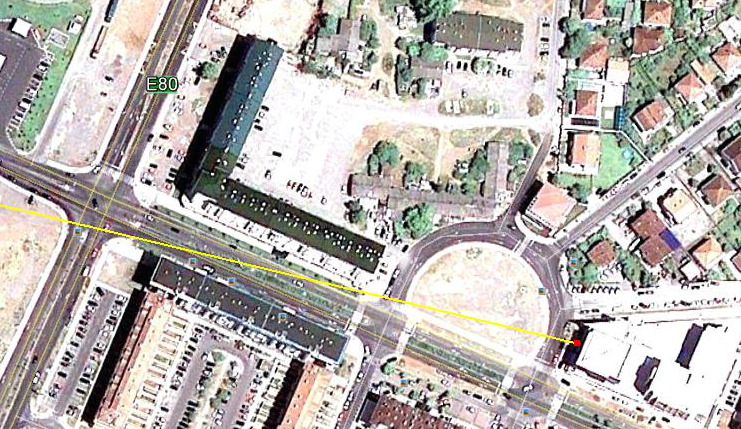

Картинку клиента загрузил. Со стороны клиента визуальная видимость базы отличная в прорезь :)


Share this post


Link to post
Share on other sites

В эту прорезь надо фиксированным ваймаксом светить, будет 10 дуплексом с минимальнымой задержкой 7мс.



К микротику можно джириусы прикрутить и все будет нормально работать. Обмазать герметиком и не париться по поводу влагостойкости.



На убнт будете и сами помехи создавать, и принимать их со всей округи от других устройств. Качественную работу будет сложно обеспечить. Придется MIMO отключать на них, ограничивая максимальную канальную скорость до MCS-5 как вариант и включать агрегацию 4 и 4000.





Share this post


Link to post
Share on other sites

К микротику можно джириусы прикрутить и все будет нормально работать. Обмазать герметиком и не париться по поводу влагостойкости.

ИМХО, грувы + тарелки, светить будут куда нужно, и воды не боятся...



на клиента мост аналогичный мост, в 10МГц будет ОК, или эирфибер от ЮБНТ...

Share this post


Link to post
Share on other sites

Saab я понимаю, что джирусы круто, но твоя инструкция, в которой написано что нужно пилить дырку напильником в боксе немного пугает. Еще антенны эти при перевозке/пересылке точно будут помяты. Ну и на клиента я тарелку поставить не смогу, это сильно удорожает проект из-за согласований.

Share this post


Link to post
Share on other sites

Saab я понимаю, что джирусы круто, но твоя инструкция, в которой написано что нужно пилить дырку напильником в боксе немного пугает. Еще антенны эти при перевозке/пересылке точно будут помяты. Ну и на клиента я тарелку поставить не смогу, это сильно удорожает проект из-за согласований.



Дырку пилить напильником не надо, если следовать этой инструкции - http://www.lanmart.ru/blogs/review_jirous-24db-ex-mimo/ - то можно вообще обойтись без напильника, если сразу прикручивать корпуса к антенне. В любом случае чуток подрезать пласмасску не займет много времени.



Большую антенну можно поставить только с одной стороны, а у клиента установить маленький SEXTANT, такая схема все равно даст увеличение энергетики сигналов, позволит уменьшить мощности и повысить стабильность работы.

Share this post


Link to post
Share on other sites

Пластиковый бокс можно подрезать ножом, что я делал по началу, а потом понял, что гораздо проще взять пассатижи и маленькими кусочками откусить столько, сколько нужно - это проще и быстрее выходит, чем выпиливание и срезание...

Share this post


Link to post
Share on other sites

В любом случае чуток подрезать пласмасску не займет много времени.

Получается, что заоблачных денег стоят запчасти, а не антенна, которые еще нужно допиливать, подрезать и подклеивать?

Share this post


Link to post
Share on other sites

а что именно нужно обрезать и допиливать, почему производитель об этом не позаботился?



Производителю лень прессформу менять.



Этот корпус JR-200 был предназначен для установки на антенну JRC-20 одноканальную. Одевается на собранную антенну сзади без проблем.



Потом придумали его ставить на EX-MIMO, антенны бывают с SMA разъемами, и с N-type. По схеме пластмассовый корпус одевается на начальном этапе сборки антенны и его нельзя демонтировать просто так. Если антенна с SMA то корпус можно одеть и потом, немного подрезав. Тогда в случае проблем можно даже антенну с трубы не снимать для замены корпуса в случае его повреждения или апгрейда. Если антенна с N-Type то резать придется много и потом обильно все промазывать герметиком.

Share this post


Link to post
Share on other sites

а что именно нужно обрезать и допиливать, почему производитель об этом не позаботился?

а что Вы хотитет от копеечного оборудования?

Получается, что заоблачных денег стоят запчасти, а не антенна, которые еще нужно допиливать, подрезать и подклеивать?



В этой ценовой категории только два решения, либо полностью готовый ЮБНТ с 10кППС,

либо самосбор на микротиках, но уже с 40кППС + все прелести самосбора.

Другого не дано.

Share this post


Link to post
Share on other sites

а что именно нужно обрезать и допиливать, почему производитель об этом не позаботился?

а что Вы хотитет от копеечного оборудования?

Получается, что заоблачных денег стоят запчасти, а не антенна, которые еще нужно допиливать, подрезать и подклеивать?



В этой ценовой категории только два решения, либо полностью готовый ЮБНТ с 10кППС,

либо самосбор на микротиках, но уже с 40кППС + все прелести самосбора.

Другого не дано.



Любители ЮБНТ могут поднять пакетную производительность до 20-30кППС если поставят перед и после канала микротик, который будет заниматься упаковкой пакетов.

Share this post


Link to post
Share on other sites

Любители ЮБНТ могут поднять пакетную производительность до 20-30кППС если поставят перед и после канала микротик, который будет заниматься упаковкой пакетов.

могу предположить, что того же эффекта можно добиться использу любое другое устройство под управлением linux. Если всёж мои линки упруться в ППС -- попробую собрать кастомную прошивку, основанную на ЭирОс с включением аггригации на езернет интерфейсах, конечно не факт, но есть шанс, что оно будет работать лучше встроенной аггрегации.

Share this post


Link to post
Share on other sites

могу предположить, что того же эффекта можно добиться использу любое другое устройство под управлением linux. Если всёж мои линки упруться в ППС -- попробую собрать кастомную прошивку, основанную на ЭирОс с включением аггригации на езернет интерфейсах, конечно не факт, но есть шанс, что оно будет работать лучше встроенной аггрегации.

Ждем когда все ваши линки упрутся в ППС! :)

Share this post


Link to post
Share on other sites

могу предположить, что того же эффекта можно добиться использу любое другое устройство под управлением linux. Если всёж мои линки упруться в ППС -- попробую собрать кастомную прошивку, основанную на ЭирОс с включением аггригации на езернет интерфейсах, конечно не факт, но есть шанс, что оно будет работать лучше встроенной аггрегации.

Ждем когда все ваши линки упрутся в ППС! :)



Тогда можно будет убедиться в полной несостоятельности УБНТ и с легкой совестью перейти на Микротик.



Понятно почему УБНТ устанавливает так мало памяти и флешки на свои платы - что бы микротик туда не заливали=)

Share this post


Link to post
Share on other sites

Вообщем пока решил ставить SEXTANTы, все равно нужно с чего то начать. Потом не спеша привезу и заменю одну сторону на Джирус, а снятые девайсы пойдут на запчасти.



Powerbridge дорогой, NanoBrige не хвалят и UBNT медленее.



Кстати, где топикстартер?
