Линк PtP MT433GL+R52n-M+RocketDish 2G-24

[SashaGub]

Добрый вечер, уважаемые форумчане!



Обращаюсь к Вам за помощью в решении такого технического вопроса...



Есть линк с оборудованием MT RB433GL+R52n-M+RocketDish 2G-24 <-> MT RB433GL+R52n-M+RocketDish 2G-24.



Раньше на этом линке стояли бриджы, показатели CCQ были отличными, но в один момент нас попросили перевести оборудование в 2 Ггц, было выбрано выше перечисленное оборудование, карточки установлены в алюмбоксы, на задней стенке алюмбокса просверлено фрезой отверстие и одет корпус на отросток антенны, короткими пигтейлами карточка подключена к выводам антенны.

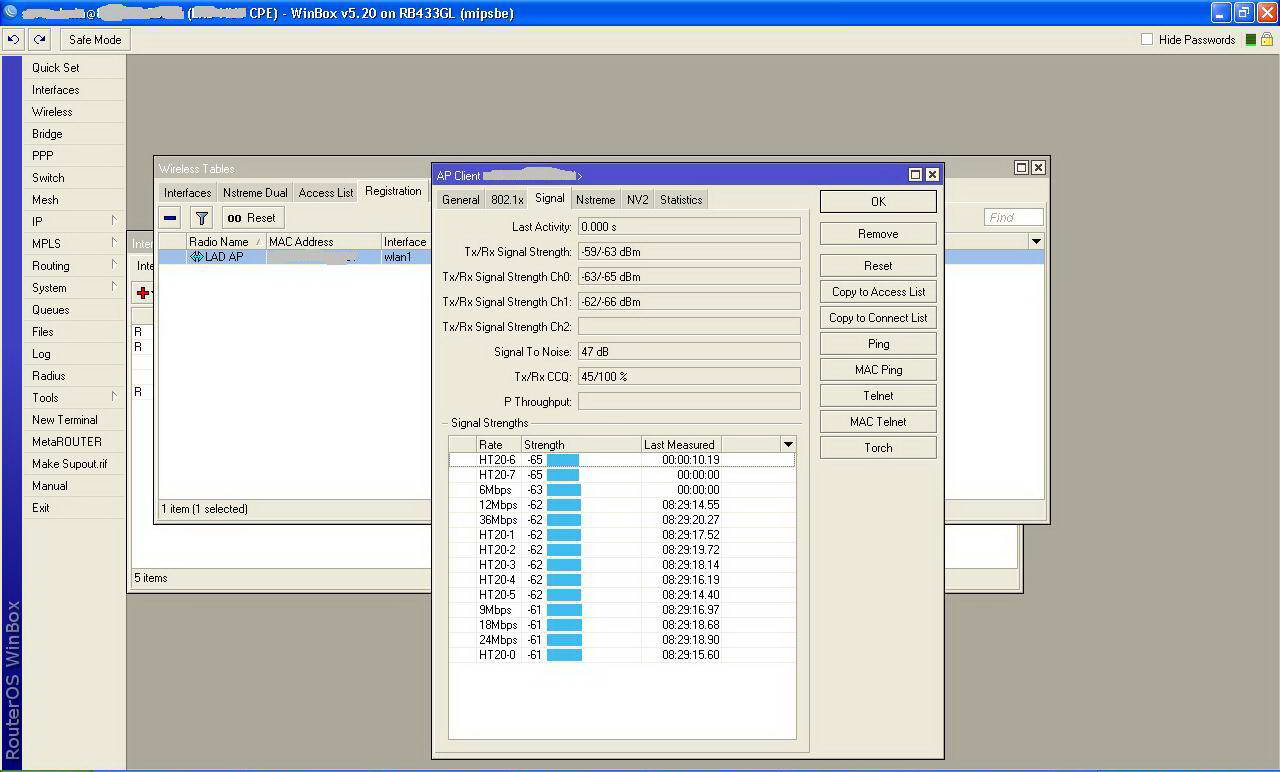

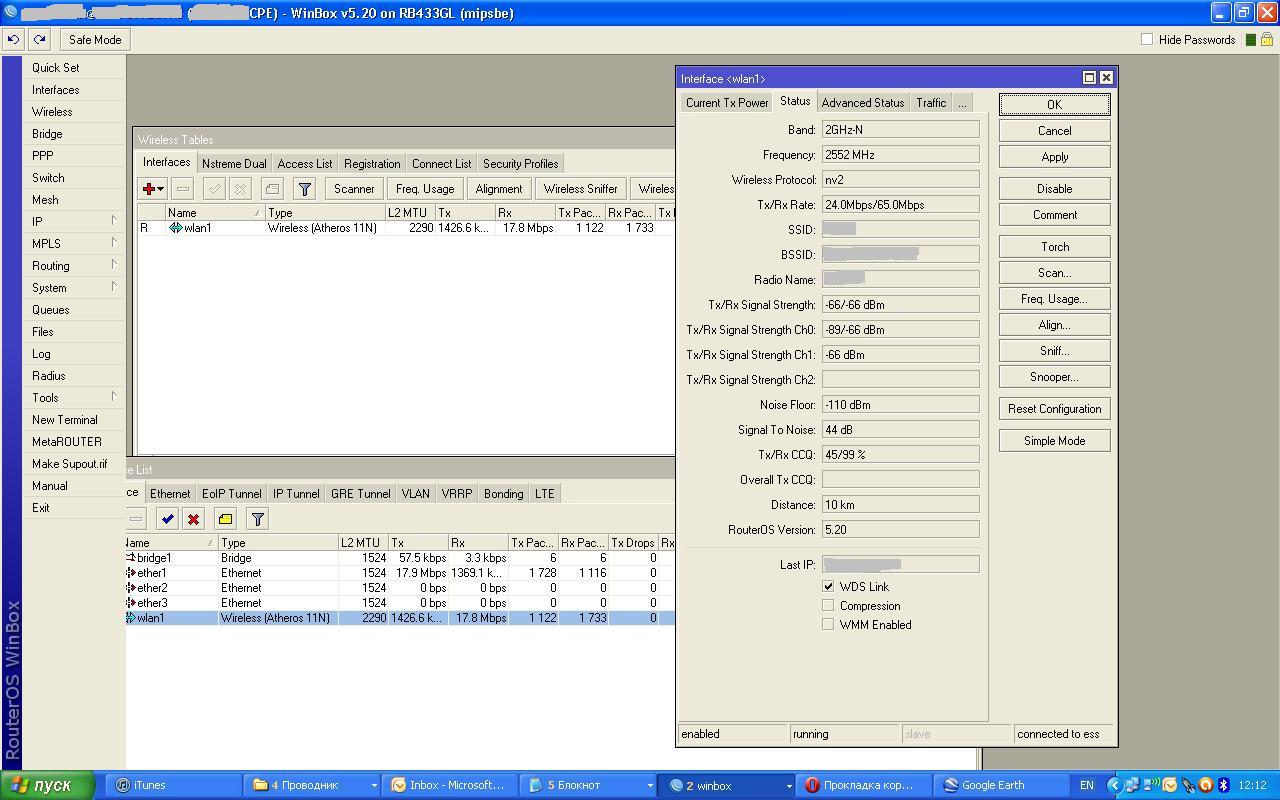

Ситуация в том что в сигналах вот такая картинка (это со стороны CPE Tx/Rx CCQ 45/100 %) :





Перепробовал экспериментировать с настройками - уменьшал мощность и т.д., не помогло. Эфир чистый как со стороны AP так и CPE. Уже даже не знаю куда смотреть. Вот настройки линка может что увидите... (с этими настройками другой линк работает без таких проблем)

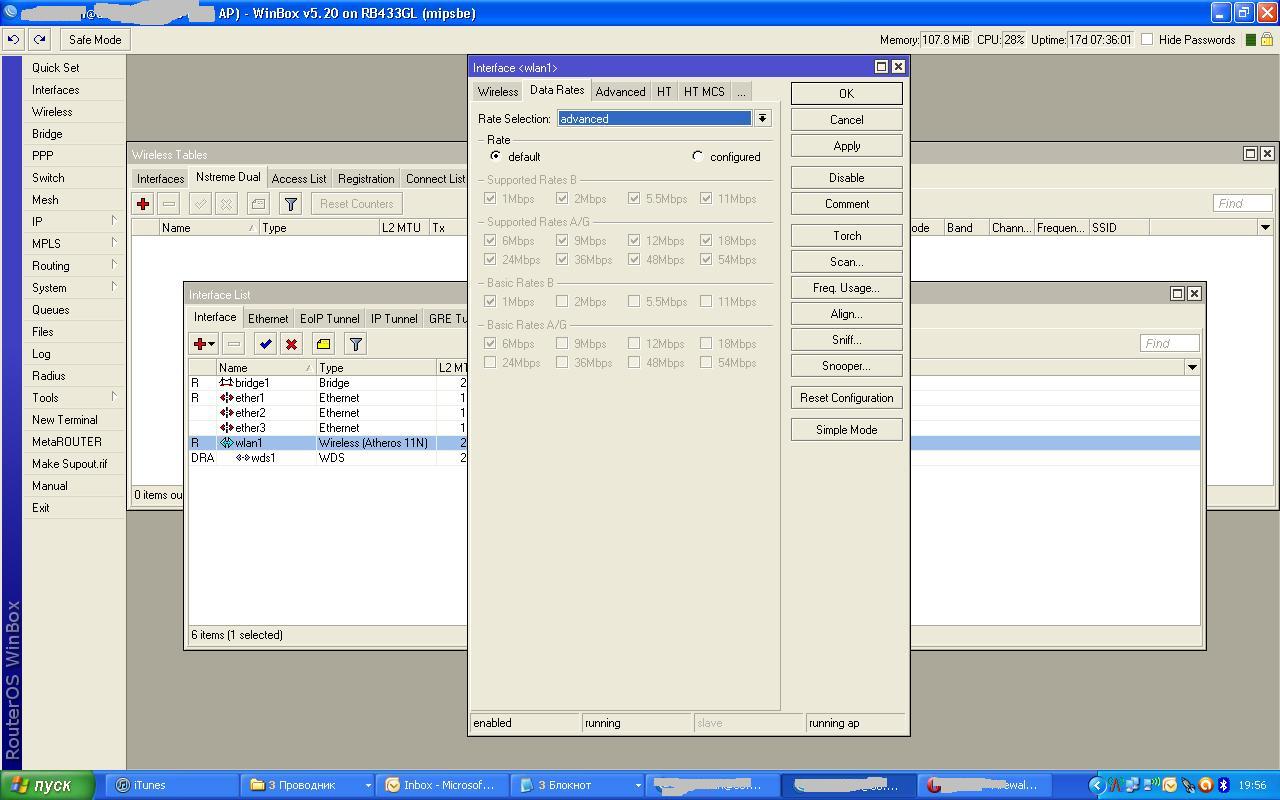

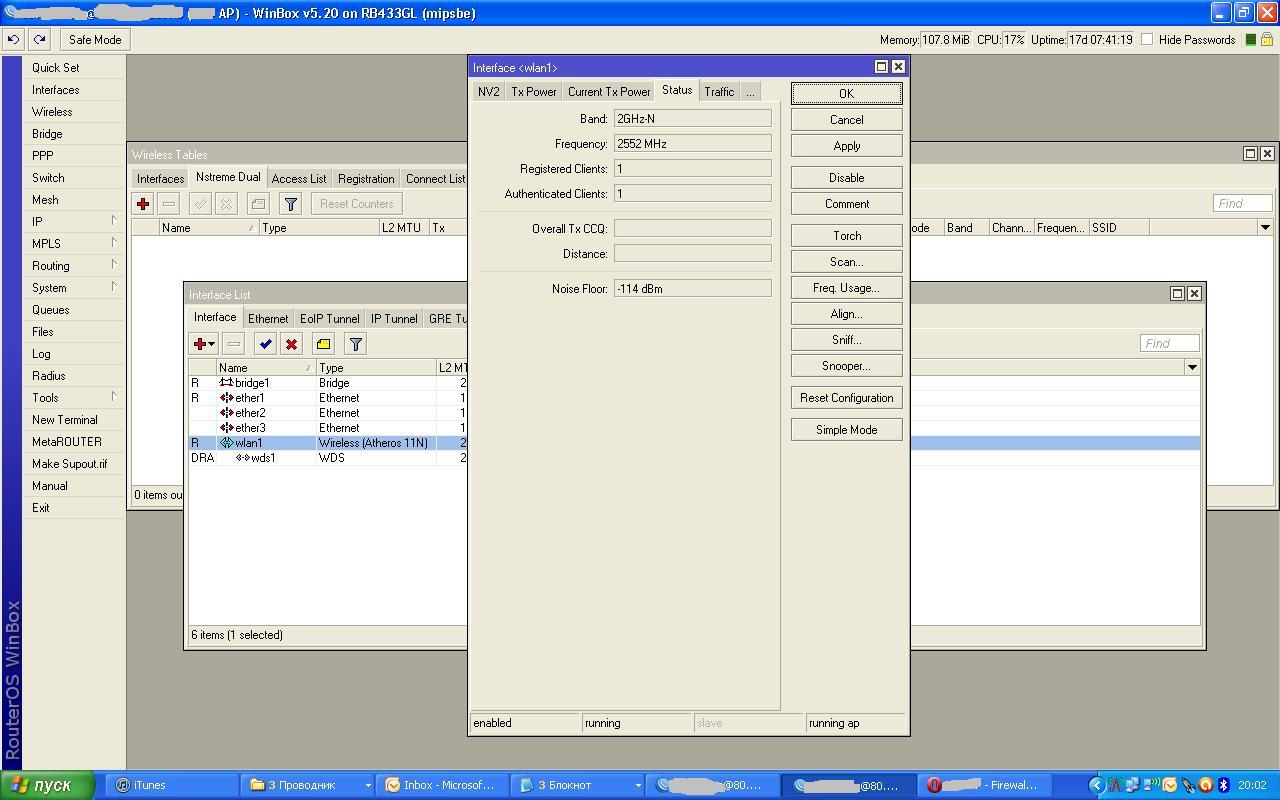

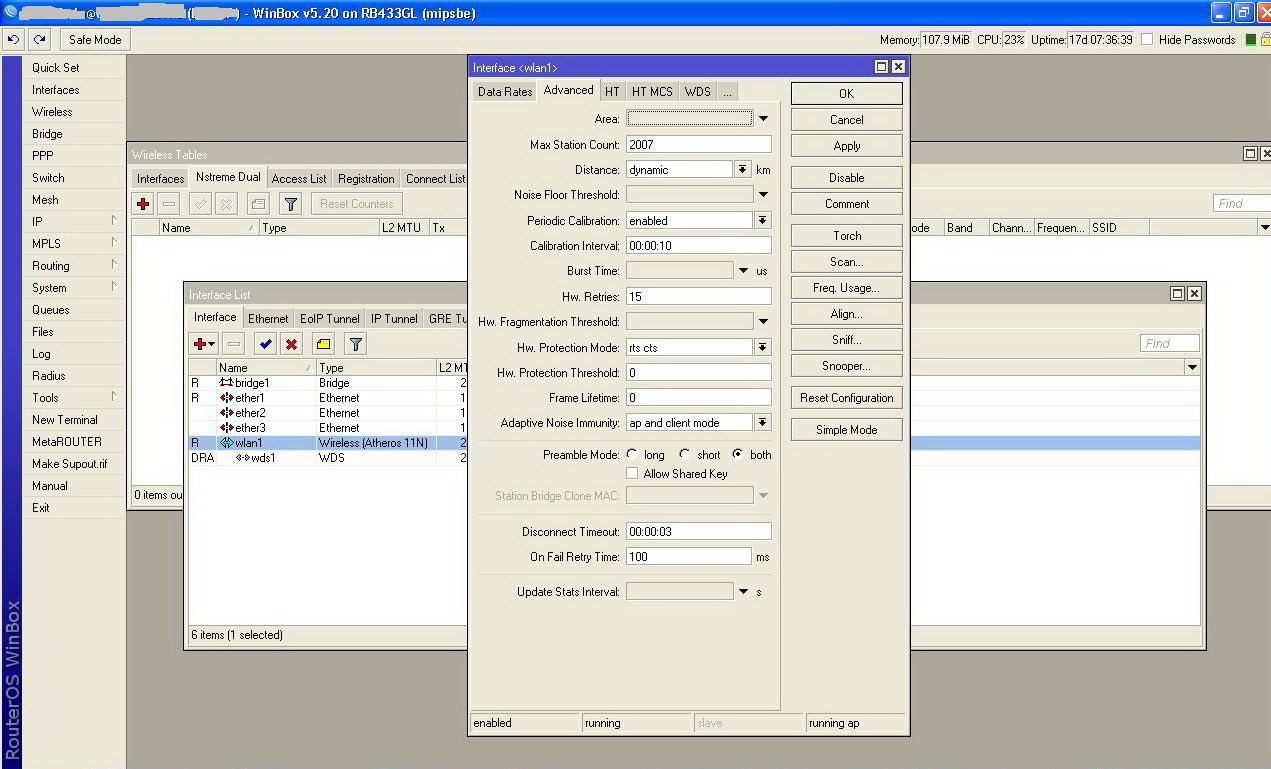

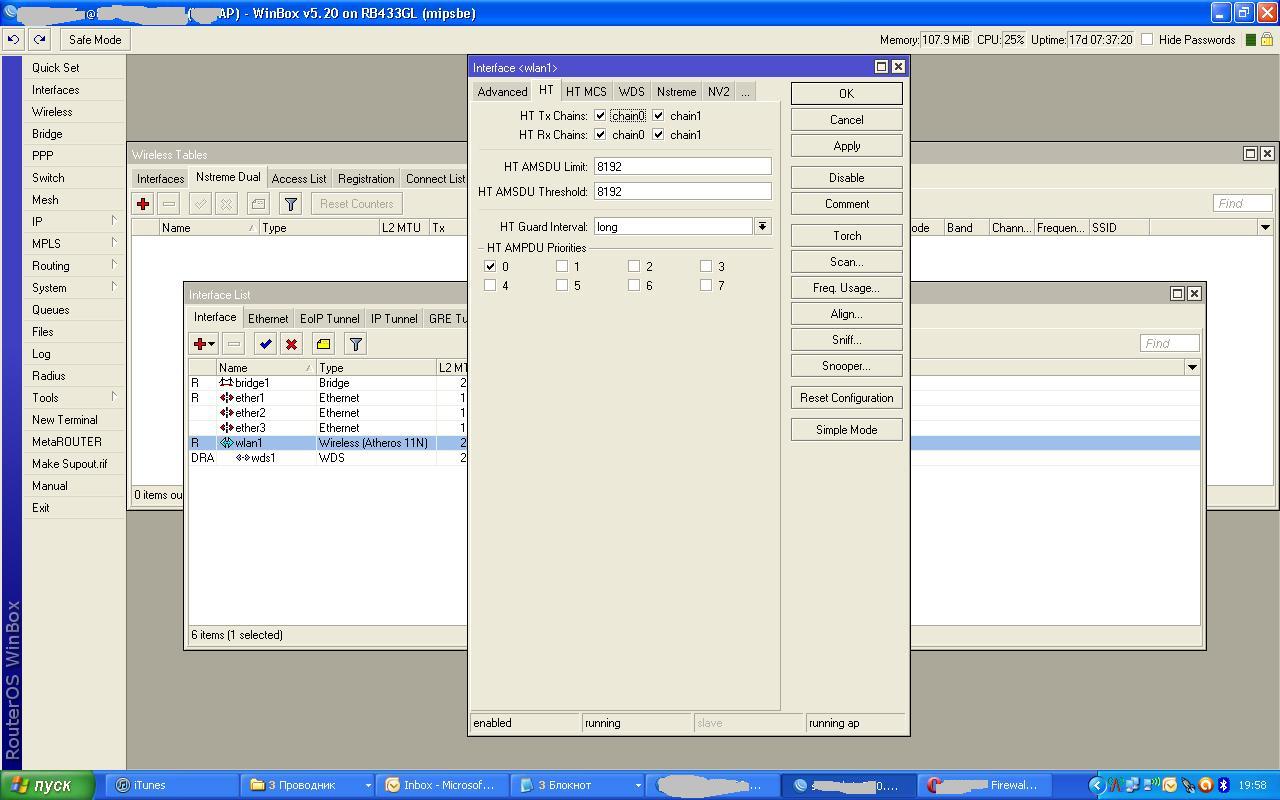

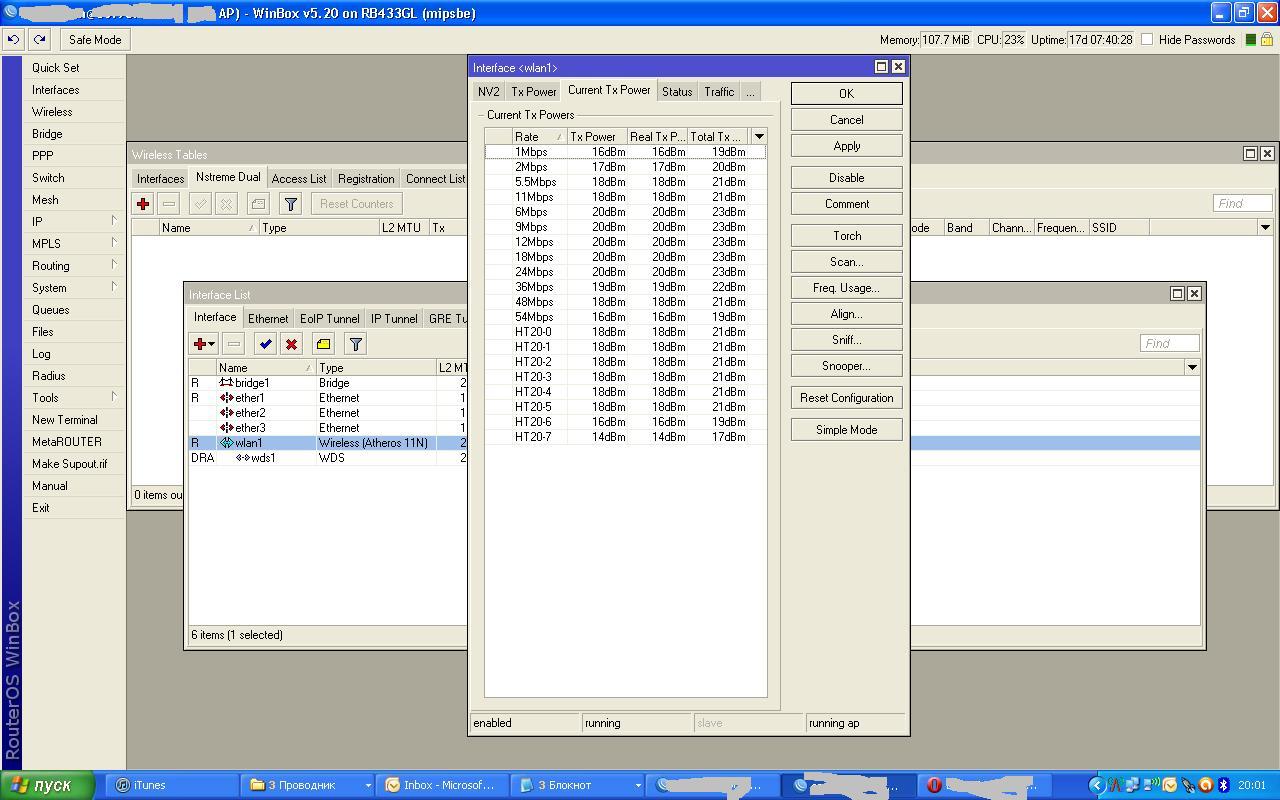

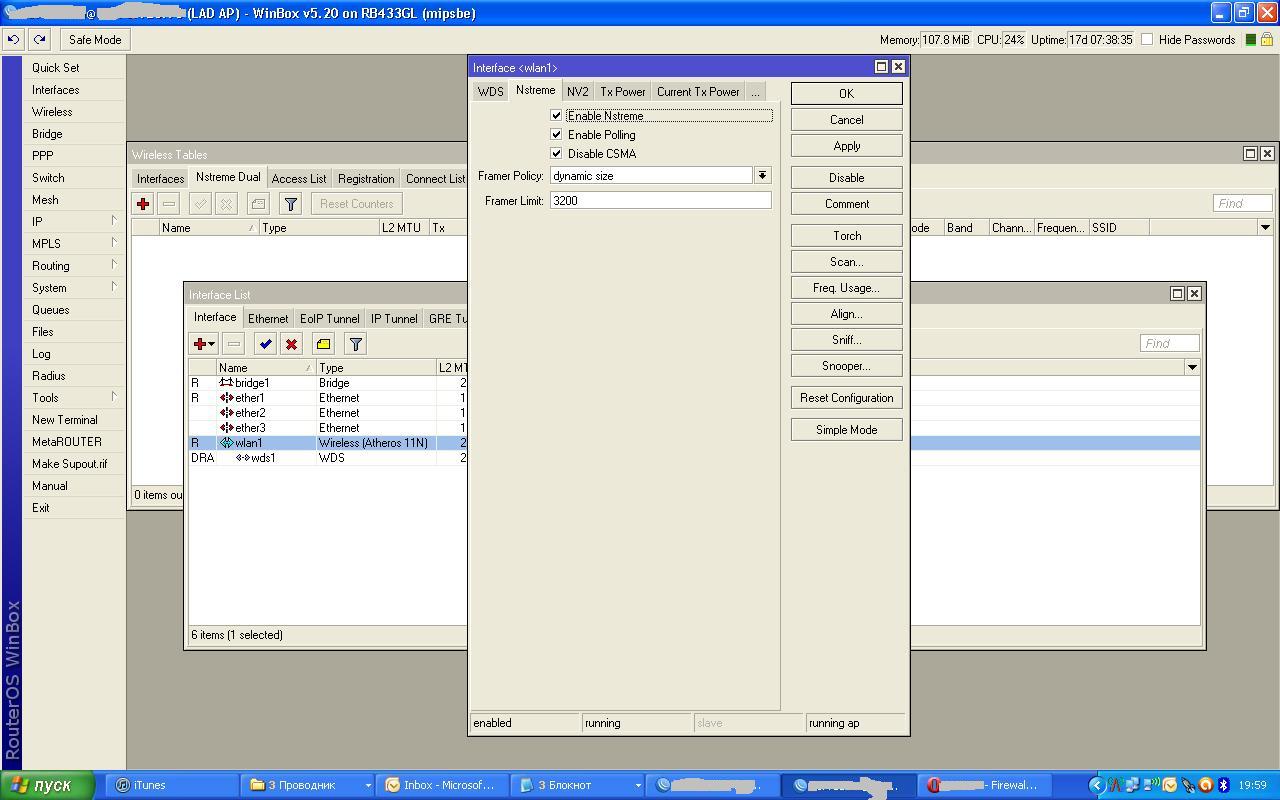

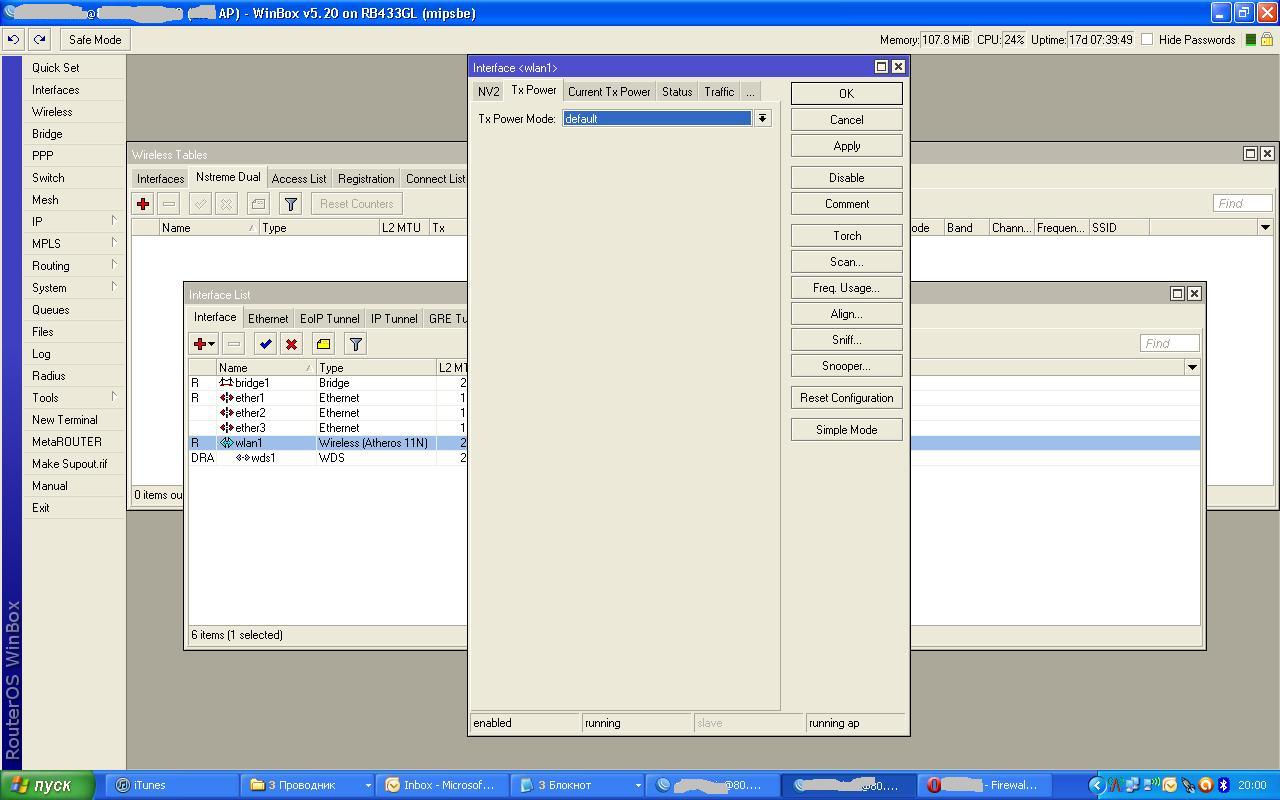

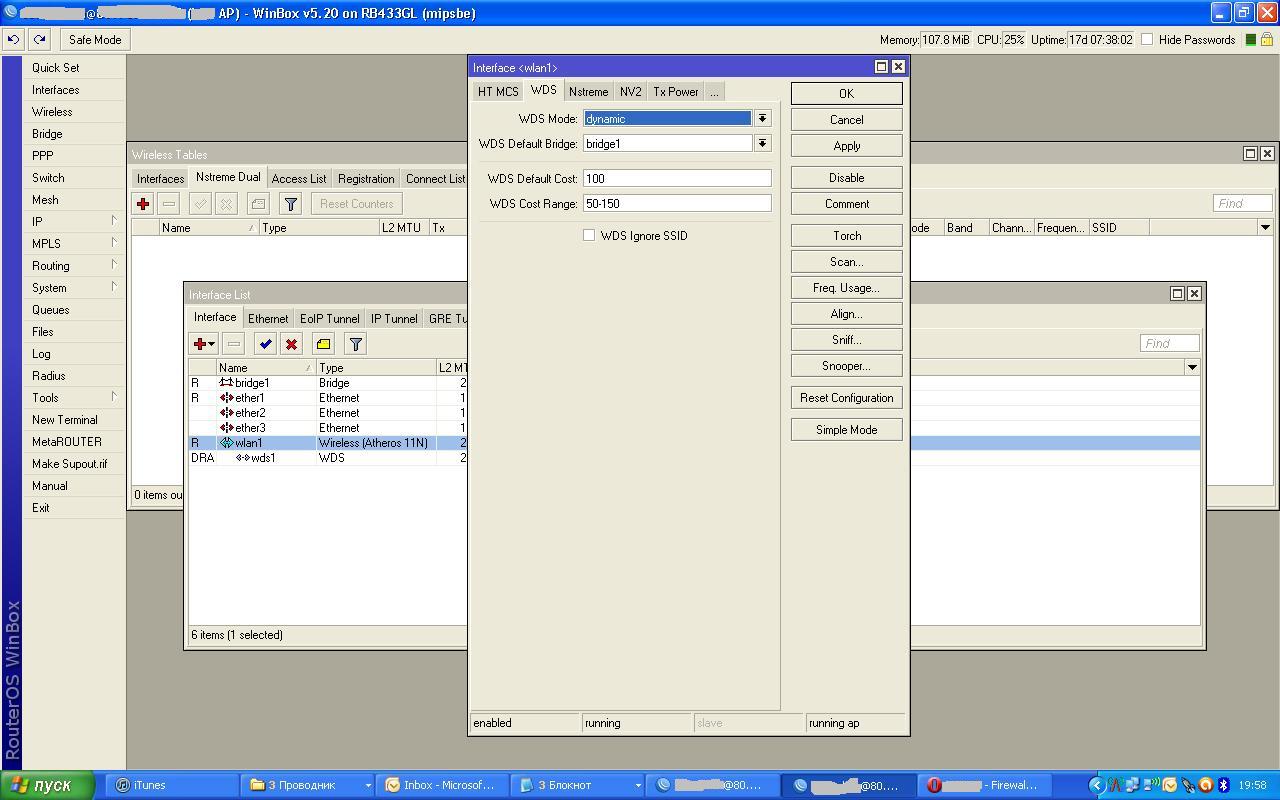

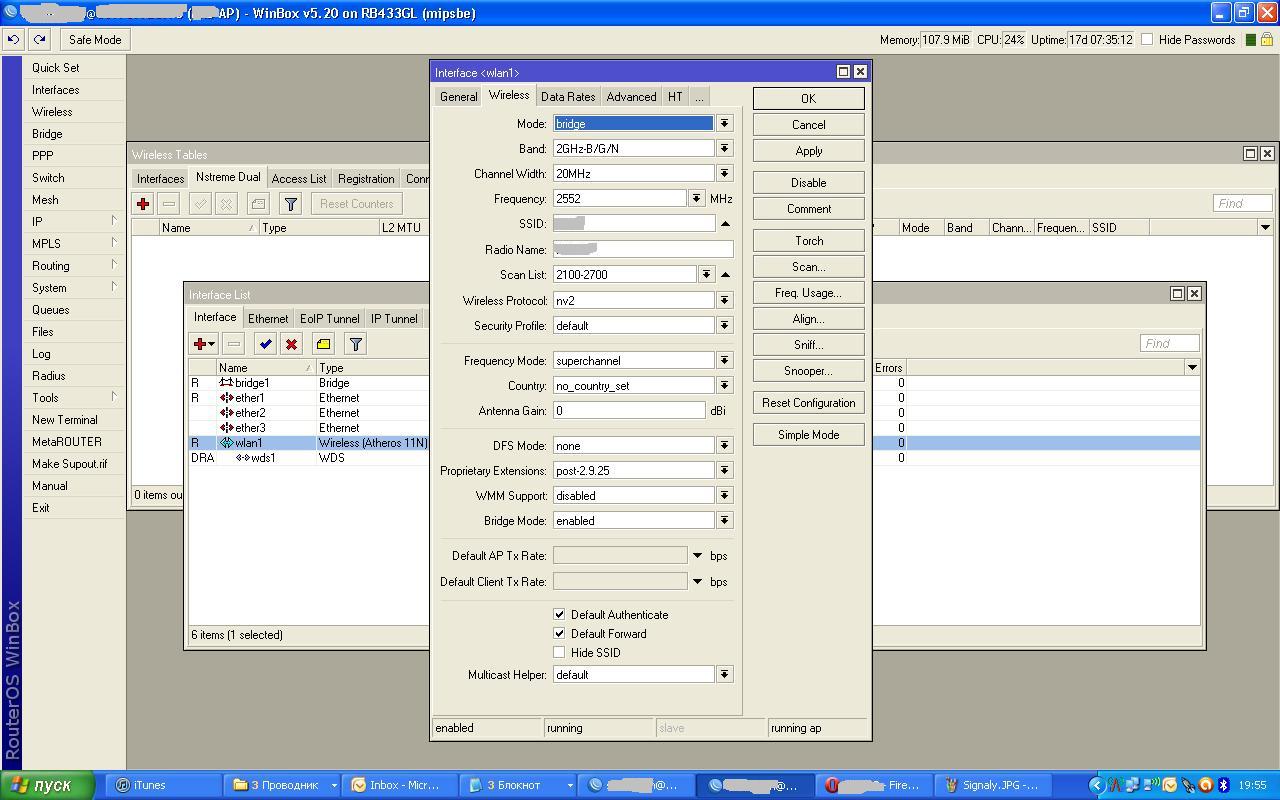

Настройки AP:

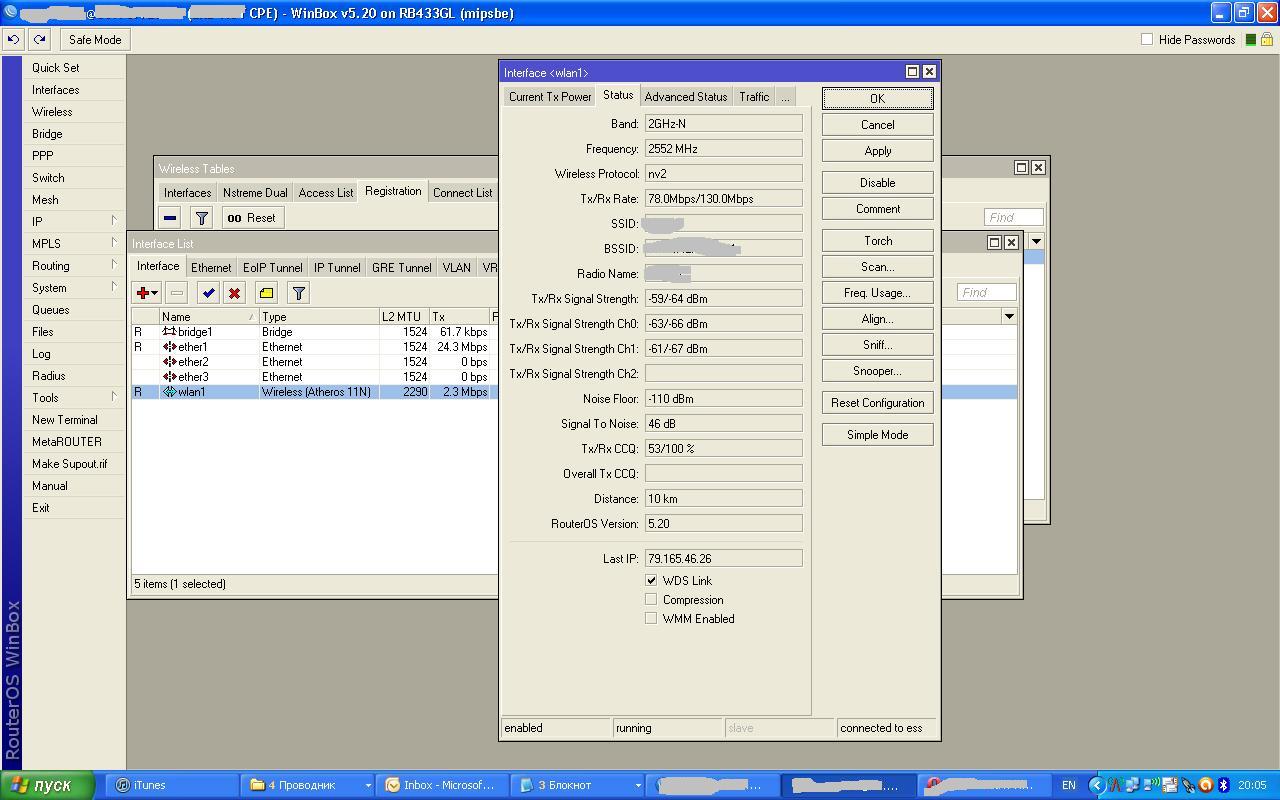

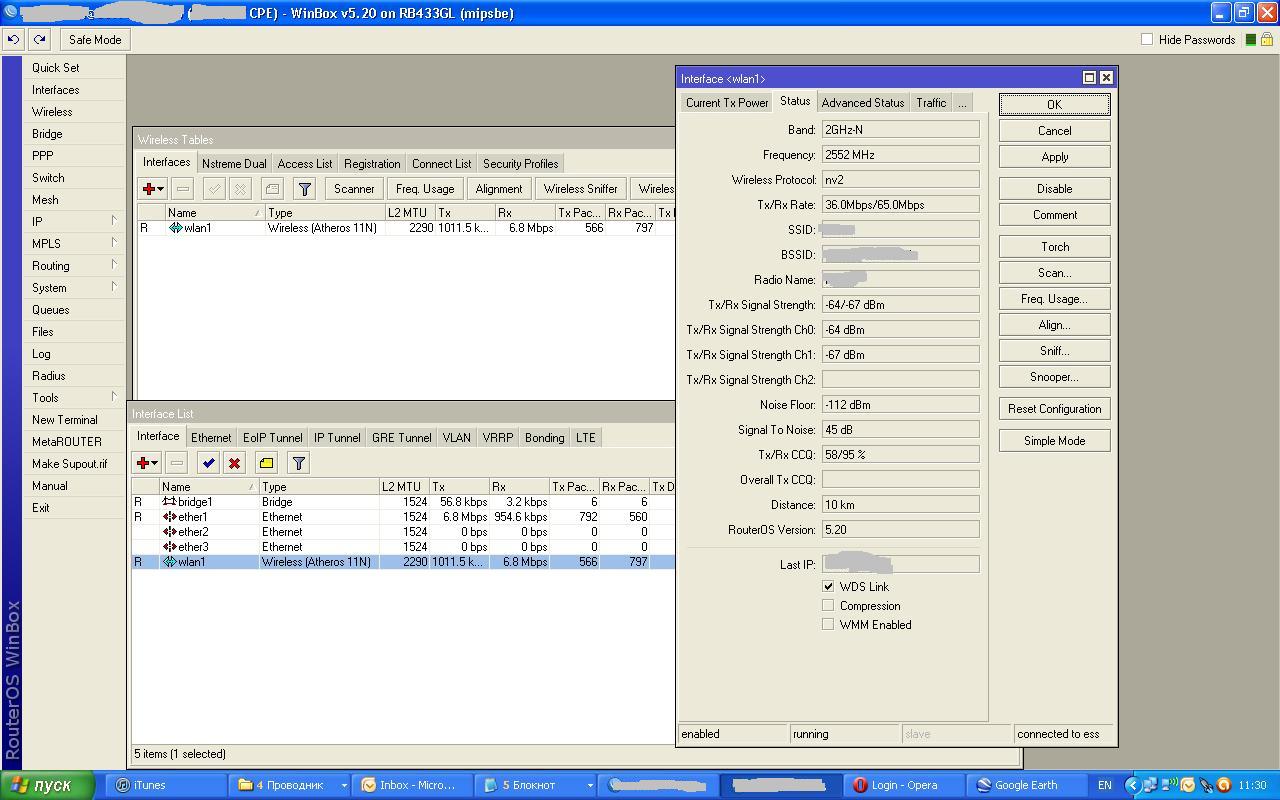

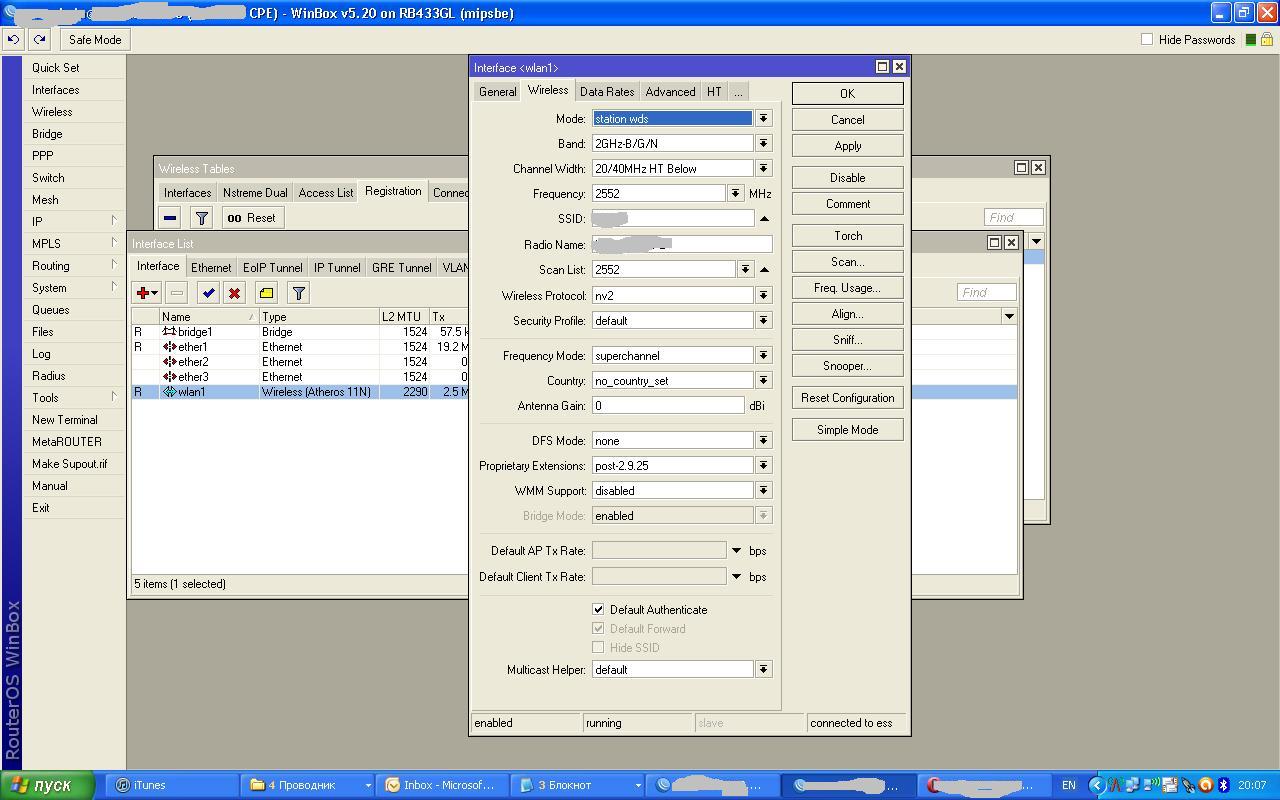

И вот настройки и показатели CPE:

[Saab95]

На вкладке ADVANCED с той стороны, где плохо на приеме поиграйтесь с Noise Floor Threshold. Посмотрите какой уровень шума определило устройство, и начните уменьшать по 1 запуская тест пропускной способности в проблемную сторону.





[SashaGub]

Попробовал, поиграться с параметром Noise Floor Threshold опускал с - 114 до -90, результата по улучшению не увидел, только падение сигнала по RX со стороны AP ну и пропускной скорости соответственно.



Также попробовал переключать чейны, в итоге получил такую схему, прокомментируйте должно ли так быть?



HT Tx/HT Rx Chains - HT Tx/HT Rx Chains



AP chain1 - CPE chain1 - не заработало (не подцепилась станция)

AP сhain0 - CPE chain1 - заработало

AP сhain0 - CPE chain0 - не заработало

AP сhain1 - CPE chain0 - заработало

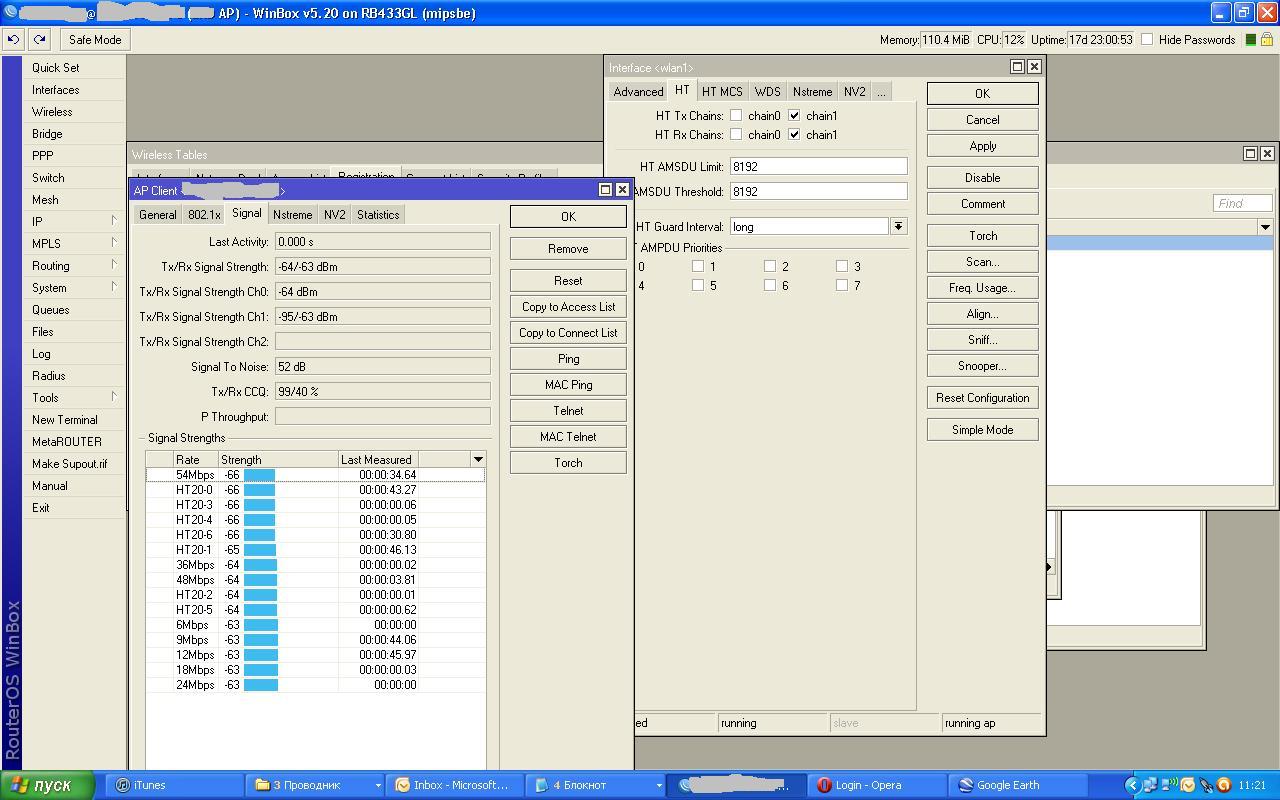

Также вот скриншоты тестирования:

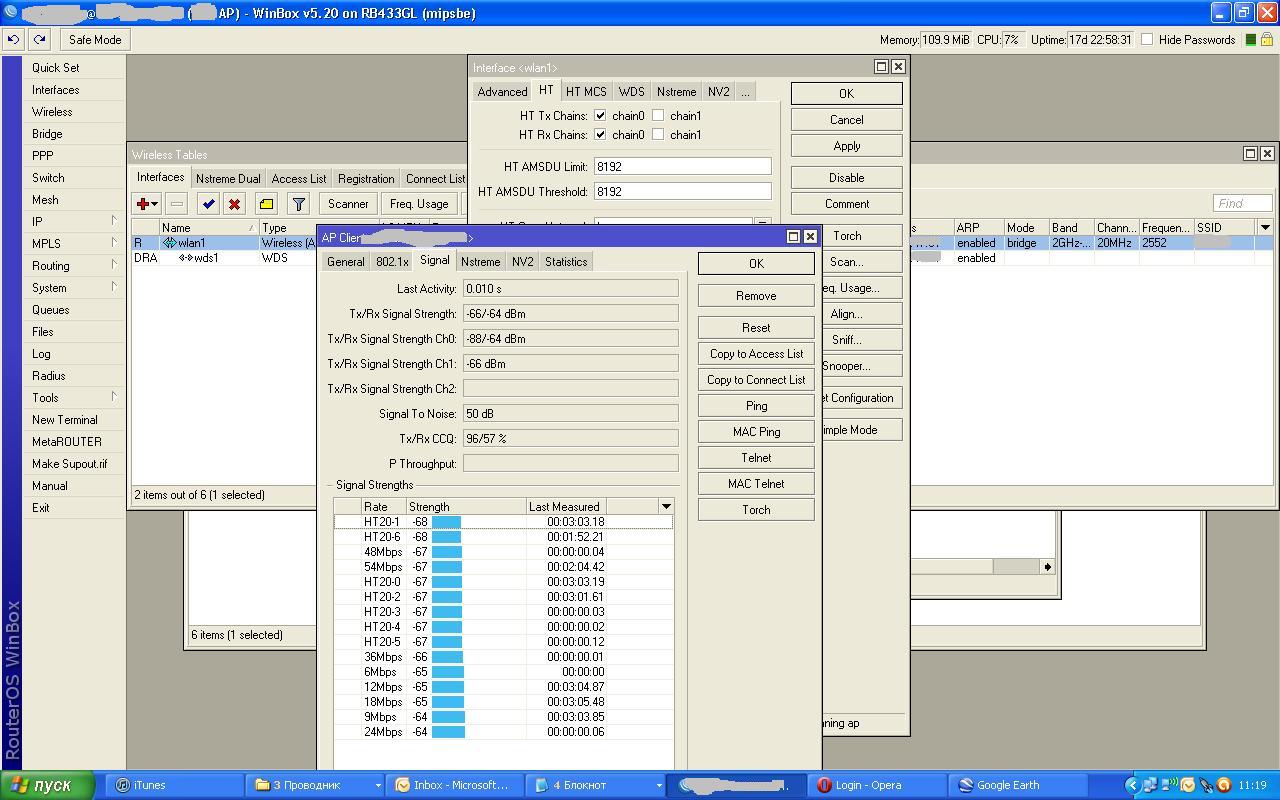

1. Это со стороны CPE chain включены все, а со стороны AP выбирал варианты chain1 и chain0

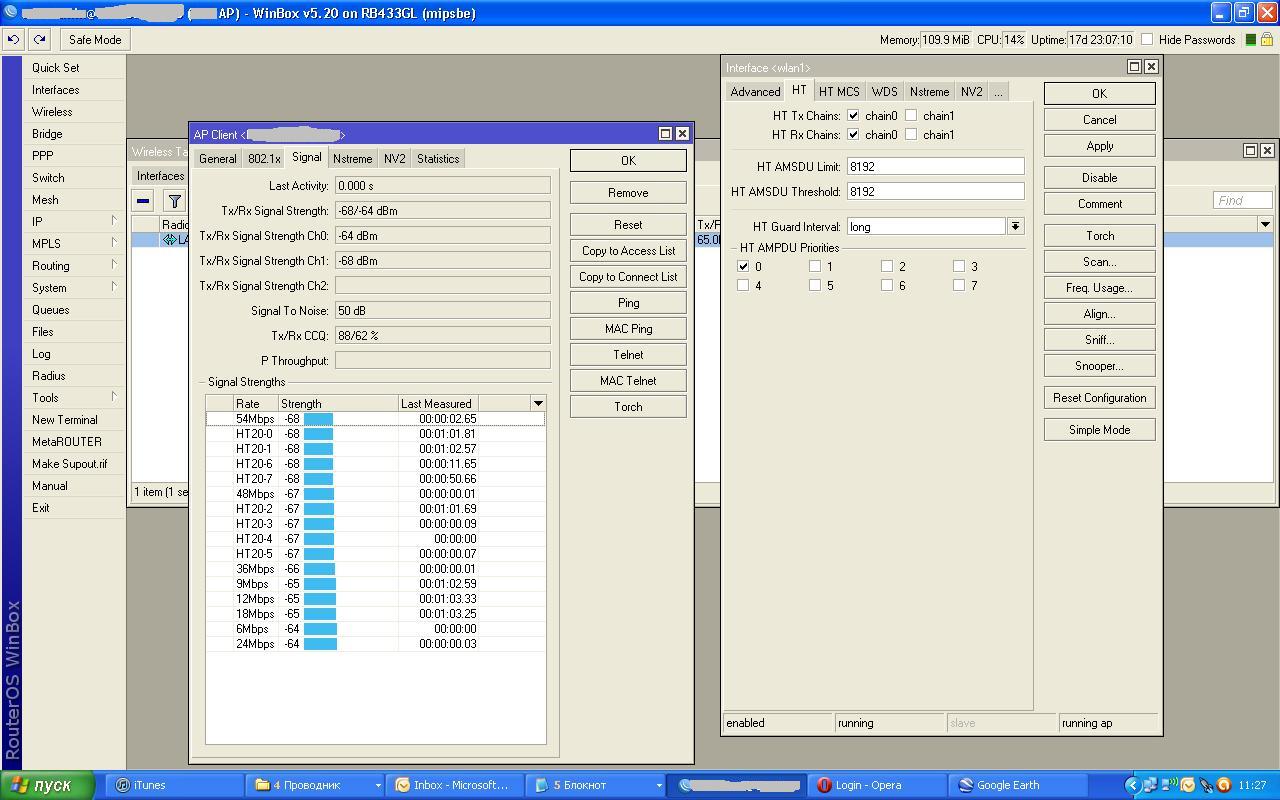

2. А это перекрещивание чейнов - у меня только так заработало (AP chain1 - CPE chain0 работа в одном чейне)

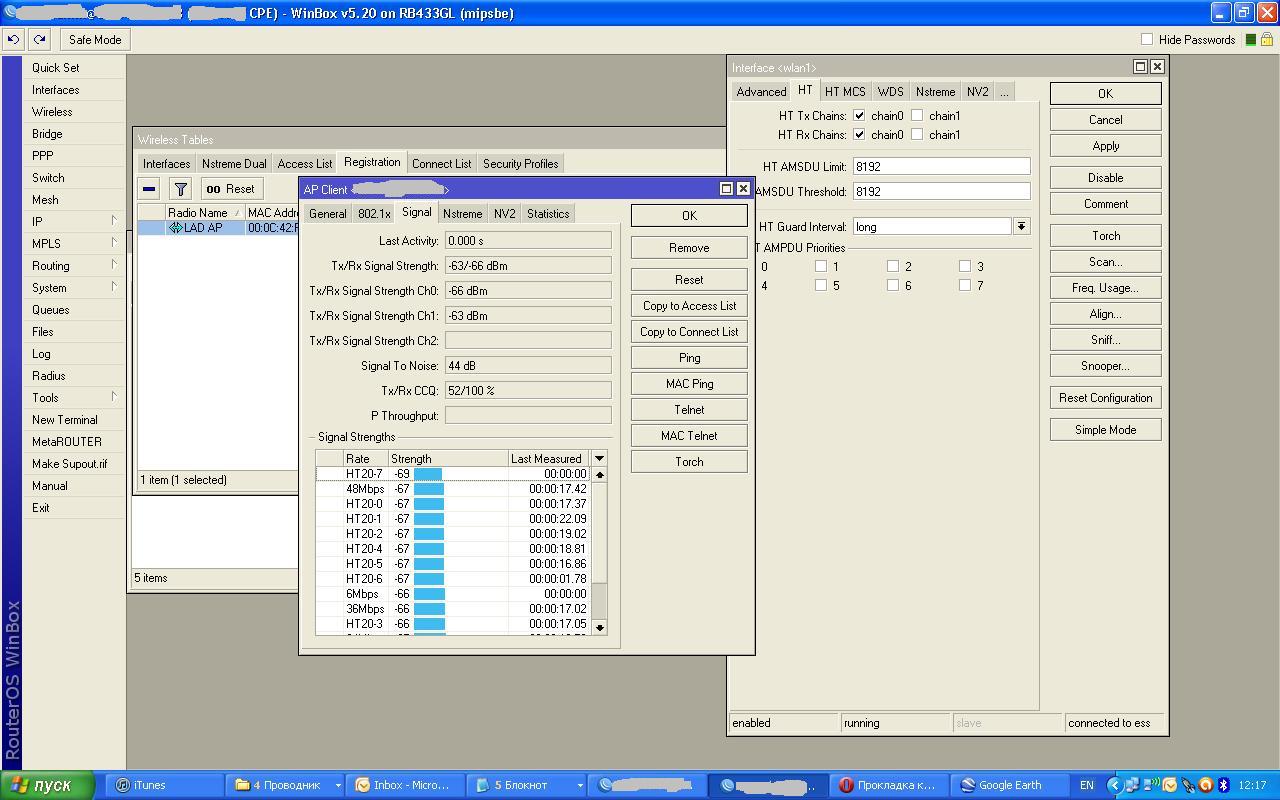

3. Это со стороны AP включены все чейны, со стороны CPE только chain0, а потом только chain1

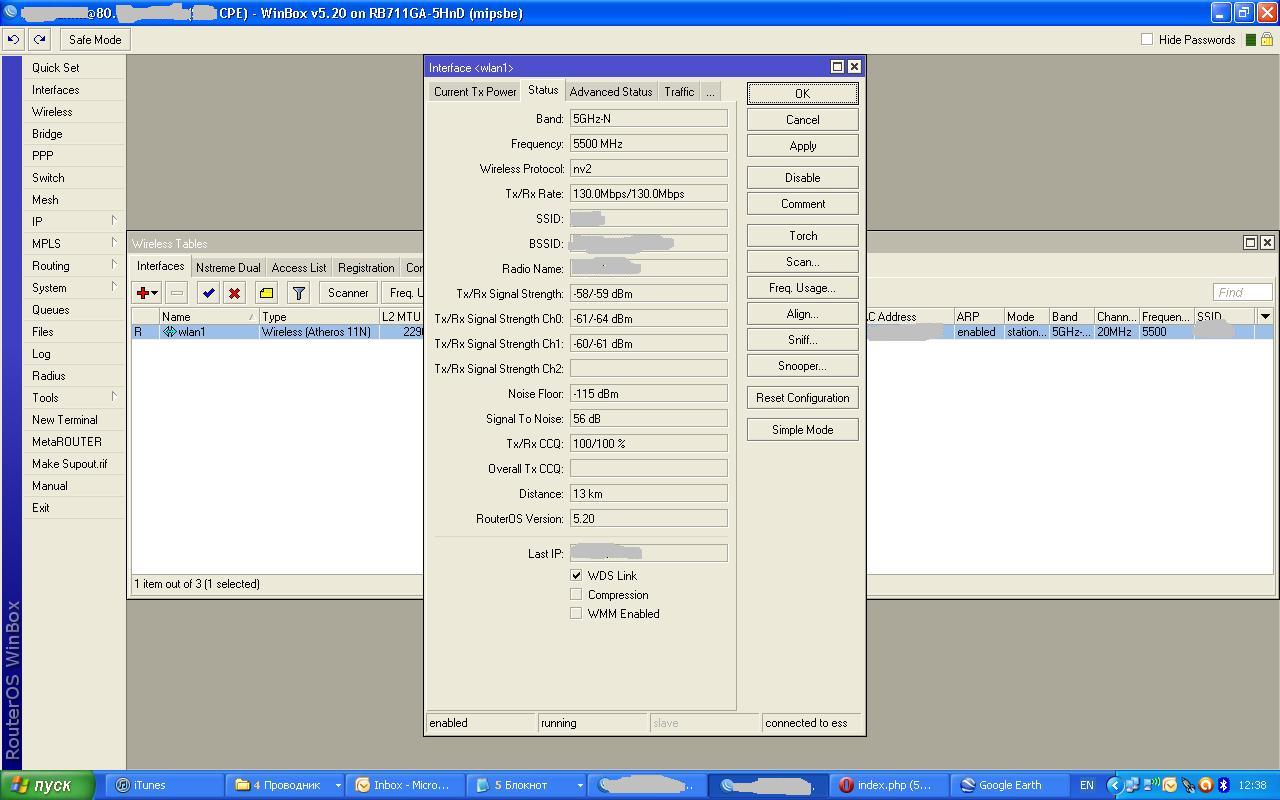

4. А это пример какие на другом линке показатели, правда в 5Ггц



[Saab95]

Странная у вас какая-то ситуация. Оба канала приема-передачи должны быть включены.



Заходите на клиента, открываете вкладку Status и запускаете тест скорости в одну сторону, потом в другую. Если CCQ не максимальный - ищите причину (помехи, искажения сигнала и т.п.)



А вообще у вас антенна плохая - от нее все и проблемы. Не может УБНТ делать качественные антенны.

[dsk]

Еще и подключено судя по всему через пень колоду, на одной стороне условно chain 1 в горизонте, на другой в вертикали.

[Saab95]

Проблема может быть в низком качестве антенн убнт. Следовало использовать диапазон 5ггц и антенны Jirous EX MIMO.

[SashaGub]

Странная у вас какая-то ситуация. Оба канала приема-передачи должны быть включены.



Они по умолчанию включены, это эксперименты с чейнами для того чтобы понимать нету ли проблем с коммутации пигтейлов и т.д.



Заходите на клиента, открываете вкладку Status и запускаете тест скорости в одну сторону, потом в другую. Если CCQ не максимальный - ищите причину (помехи, искажения сигнала и т.п.)



Это я в курсе, в моем случае в статусе с клиента имею TX CCQ 45-57 % и пока никакими манипуляциями не могу поднять.



А вообще у вас антенна плохая - от нее все и проблемы. Не может УБНТ делать качественные антенны.



Это тоже в курсе, но лично у меня такого еще не было чтобы на UBNT-их RocketDish такие показатели, правда до этого было 5Ггц.



Еще и подключено судя по всему через пень колоду, на одной стороне условно chain 1 в горизонте, на другой в вертикали.



Это я в принципе и предполагал, но не думаю, что перепутанные чейны имеют значение для CCQ, хотя сейчас проверю - у меня есть фото внутренностей алюмбокса базы и станции перед установкой (специально себя так контролирую на ошибки).

[Saab95]

Хорошо, а не пробовали включить режим G онли и посмотреть на CCQ? Изменить частоту на другую, или подвигать в пределах 25хх, т.к. микротик + антенна иногда плохо работают выше 2500 из-за плохого КСВ, а сдвиг частот немного в сторону помогает.





[SashaGub]

Хорошо, а не пробовали включить режим G онли и посмотреть на CCQ? Изменить частоту на другую, или подвигать в пределах 25хх, т.к. микротик + антенна иногда плохо работают выше 2500 из-за плохого КСВ, а сдвиг частот немного в сторону помогает.



Пробовал G онли, не дало результата CCQ больше 60% не поднялся, игрался еще раз с мощностью (понижал и повышал) - результата также не увидел, двигал частоту с 2470 (там показатели были еще хуже) по 2570. Можно подытожить что все проделанные манипуляции не дали результата - CCQ не поднялся больше 60% на отдачу со стороны клиента, скорей всего что-то не так с железом (подключение, настройка и т.д.)

Еще заметил странную зависимость как только устройства подключаются (на начальном этапе, первый коннект) и запущен Bandwidth Test Tx CCQ подымается до 80%, но как только к этому показателю подходит Rx CCQ , видно как Tx CCQ понижается такое ощущение что они друг другу мешают (если Tx повишается то Rx понижается), но это кратковременное действие потом все останавливается на 100%/60%, пока добился только таких показателей.

Edited September 22, 2012 by SashaGub

[dsk]

Спектроанализатором посмотрите с той стороны где ccq хреновое. Также попробуйте встать на 23xx вместо 25xx.
