Заработает ли линк через залив 21 км ?

[mrblade]

Скажите. Заработает ли линк через залив 21 км ? Как влияет на линк такое прохождение?

Высота антенн прием\передача 36\45 Ubiquiti Rocket M5 + Rocket Dish 5G-30

[SSD]

Скажите. Заработает ли линк через залив 21 км ? Как влияет на линк такое прохождение?

Высота антенн прием\передача 36\45 Ubiquiti Rocket M5 + Rocket Dish 5G-30

Если прямой видимости ничего не мешает, то заработает.

[Теоретик]

В ясную погоду думаю будет хорошо, но наверняка когда будут туманы (что очень вероятно над водой) линк будет ложится или уровни сигналов будут прыгать заметно. В вашем случае линк на 2,4 может оказаться надежней (если зашумленность эфира не высока). Или рекомендую поставить 2 линка на 5 и 2,4 для резервирования канала.

[sbyshek]

Скажите. Заработает ли линк через залив 21 км ? Как влияет на линк такое прохождение?

Высота антенн прием\передача 36\45 Ubiquiti Rocket M5 + Rocket Dish 5G-30



имею анлогичный линк на дальности 19.8 км из них около 13 над морем

Общая высота над уровнем моря: AP 75 м ST 18м,

оборудование точь точь как указано.

Уровень сигнала -57/-61, CCQ 98 % при включенном airmax , без шифрования, полоса 20 мГц, азимут 0 град, т.е почти вдоль магнитного меридиана, при симметрии полный дуплекс 60 мбит ( реально на прием разгоняется до 50 мбит, в основном 32/28 ), при ассиммтрировании можно добиться 45/15 в любую сторону.

[slv700]

Скажите. Заработает ли линк через залив 21 км ? Как влияет на линк такое прохождение?

Высота антенн прием\передача 36\45 Ubiquiti Rocket M5 + Rocket Dish 5G-30

Все зависит от высоты антенн ( точнее попадает ли зона Френеля скажем на поверхность воды). Если да, то будут проблемы в вертикальной поляризации, немного меньше в горизонтальной. Если будет туман по утрам, испарения , то ориентироваться надо не на поверхность воды, а на линию выше метров на 5-10. Проявляться проблема будет в сильном периодическом ( случайном и скачнообразном) изменении уровня RSSI ( в 10-15 dB ). Если зона Френеля проходит через воду, то достаточный запас по мощности (в 15-20 dB) поможет решить проблему , но на 21 км даже с дишем в 30 dbi это сложно ( или невозможно). И рокет М 5 или 2 ( MIMO 2x2 ) здесь не самый лучший выбор.

[Saab95]

Надо микротик ставить - RB411GL и карту R52Hn + лицензию на 60мгц туда. Антенны - Jirous 29 EX MIMO или DUPLEX. Корпус JR-200 крепится прямо на антенну.



УБНТ для такого линка совершенно не подходит.





[Ainy]

никакой разницы что МТ, что УБНТ для данного топика нет.

slv700 все изложил, добавить реально нечего. Чем шире полоса канала - тем проблематичнее он будет.

На 5ГГц зона Френеля уже. Горизонтальная поляризация, запас по сигналу и должно работать, но про MIMO лучше забыть сразу.

[Saab95]

На MIMO антеннах всегда можно A-only включить и получить прибавку по мощности. В полосе 20 или 30мгц должно нормально заработать.





[Constantin]

Горизонтальная поляризация, запас по сигналу и должно работать, но про MIMO лучше забыть сразу.



странно почему у мя на 48 км через залив морской на 800 мамах и 120 офсетах работало в полное дупло и в МИМО

что я не так делал?

[Night_Snake]

Constantin

У меня есть существующий линк через Финский залив на NanoBridge 25dbi, расстояние километров 12-13, продавливает 35-40 мегабит в одну сторону, в дуплексе не тестил.



А вообще, поддерживаю slv700

[mrblade]

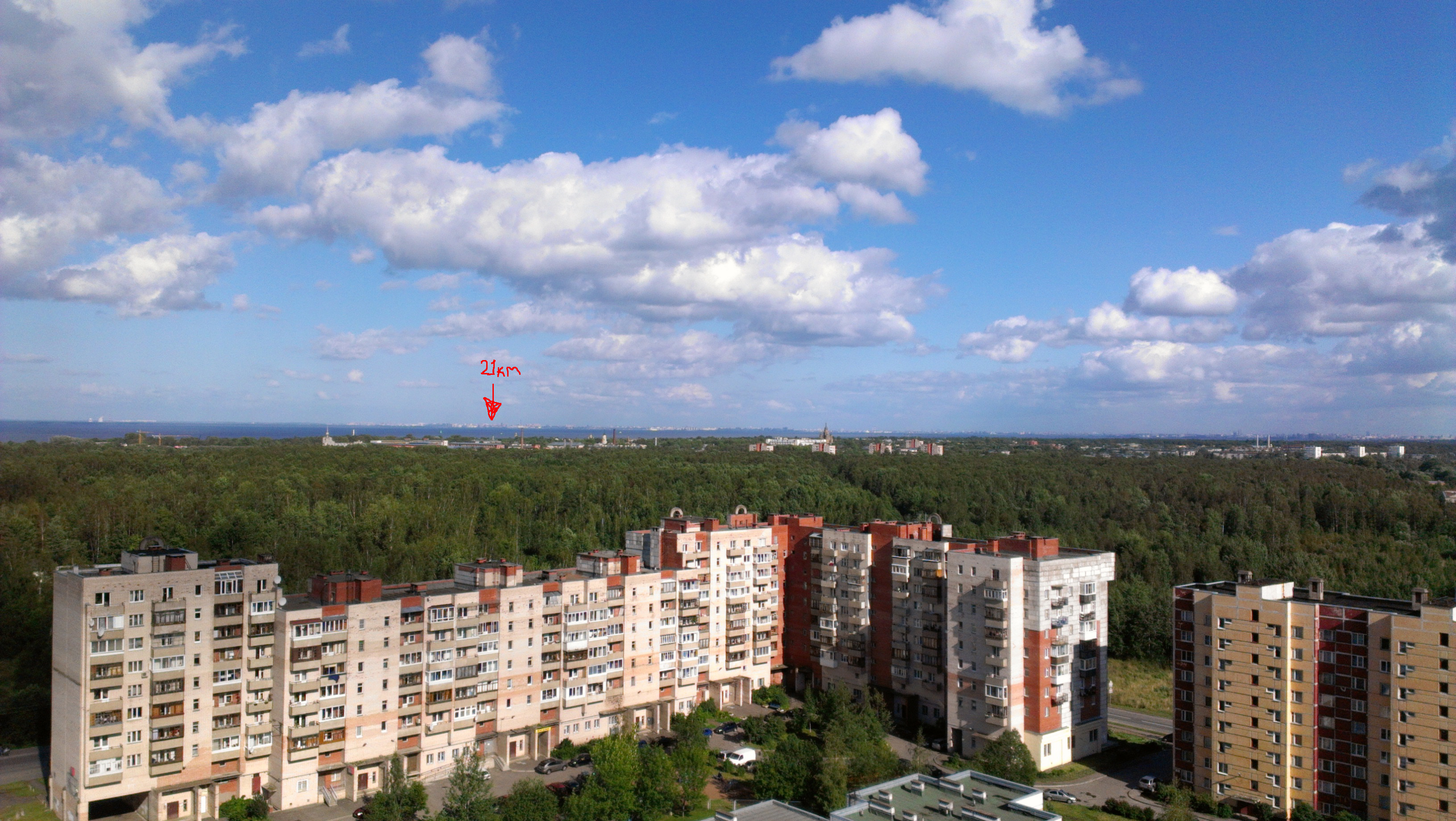

Вооот оттуда мост пойдет. НЕ там что в зеленке а там на горизонте =)

[Ainy]

mrblade Тут надо трассу считать, по фотке не очевидно, возможно что тут все зоны Френеля открыты, тогда пофиг - это надо водой или нет. Ньюансы начинаются, когда 2-я зона соприкасается с водой или имеет шансы на это при изменении погоды.

Constantin см ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^

[mrblade]

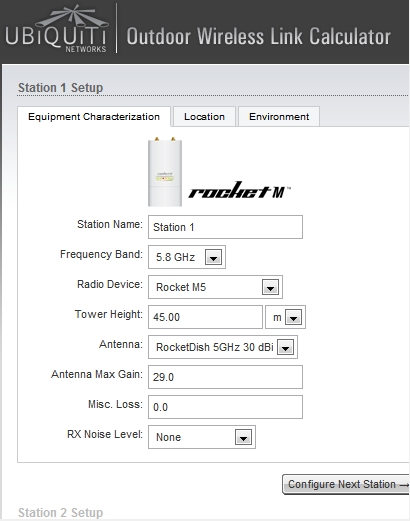

Если я правильно пользуюсь то при таких параметрах выходит такое:

Edited September 6, 2012 by mrblade

[NewUse]

УБНТ для такого линка совершенно не подходит.

Очень даже годится, только я бы SiSo брал.



Надо микротик ставить - RB411GL и карту R52Hn + лицензию на 60мгц туда.

ИМХО, ни на 40, ни тем более на 60МГц линк не заведётся, а вот от 30 можно пробовать начинать...



Да, зона Френеля подзасрана лесом,но линк заведётся, и будет вполне рабочим, хотя если есть возможность -- подъём ещё метров на 10 не повредит, не плохо бы фотки со второй стороны также.

[zulu_radist]

работать будет, но я бы начал с 20мгц

ставь МТ.

Edited September 6, 2012 by zulu_radist

[mrblade]

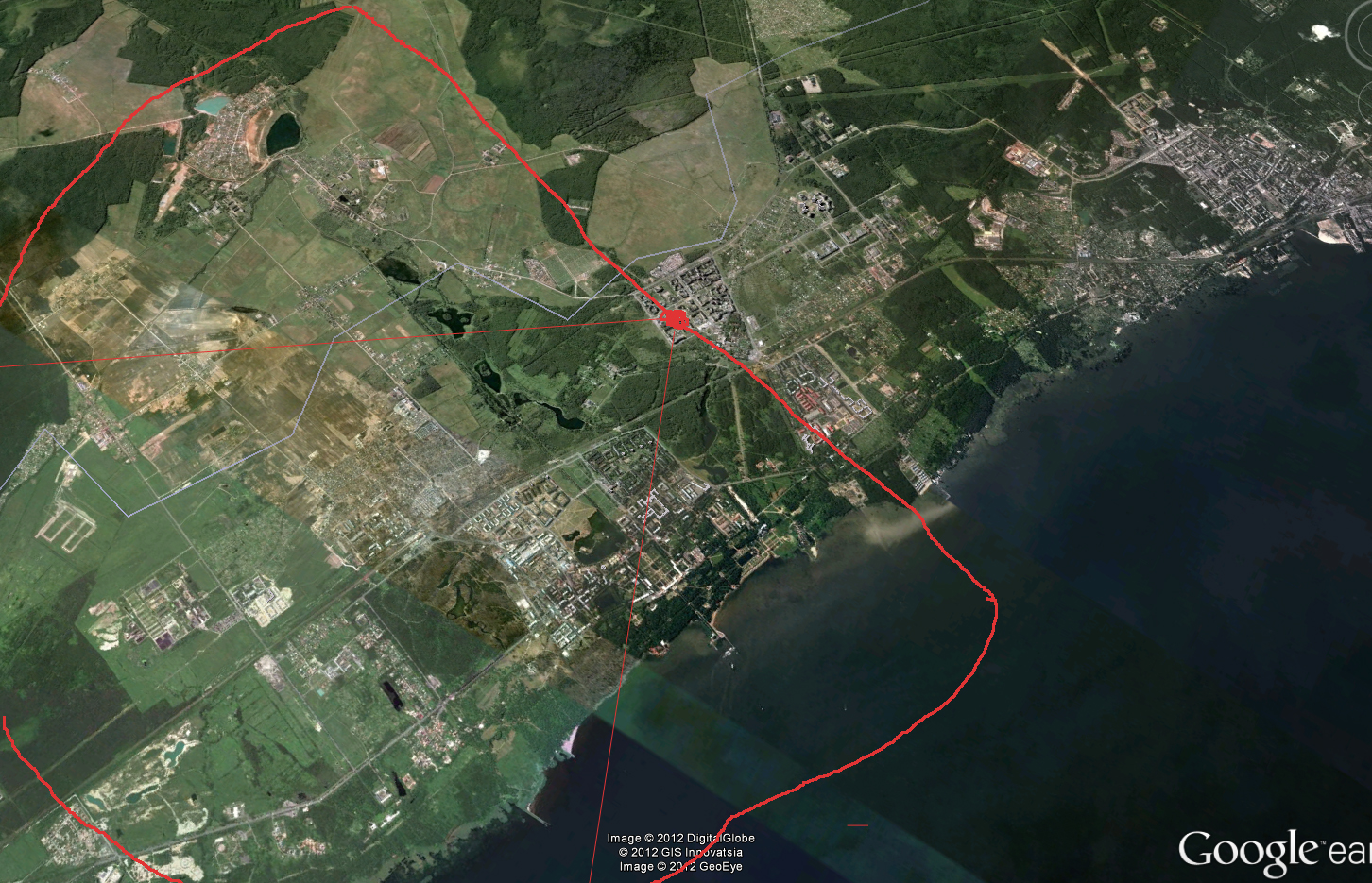

Скажите а что лучше брать из базового оборудования? Терминалы, точки, Какие секторные антенны что бы максимально покрыть от базы но так что бы не убить эфир "возможным" другим людям.

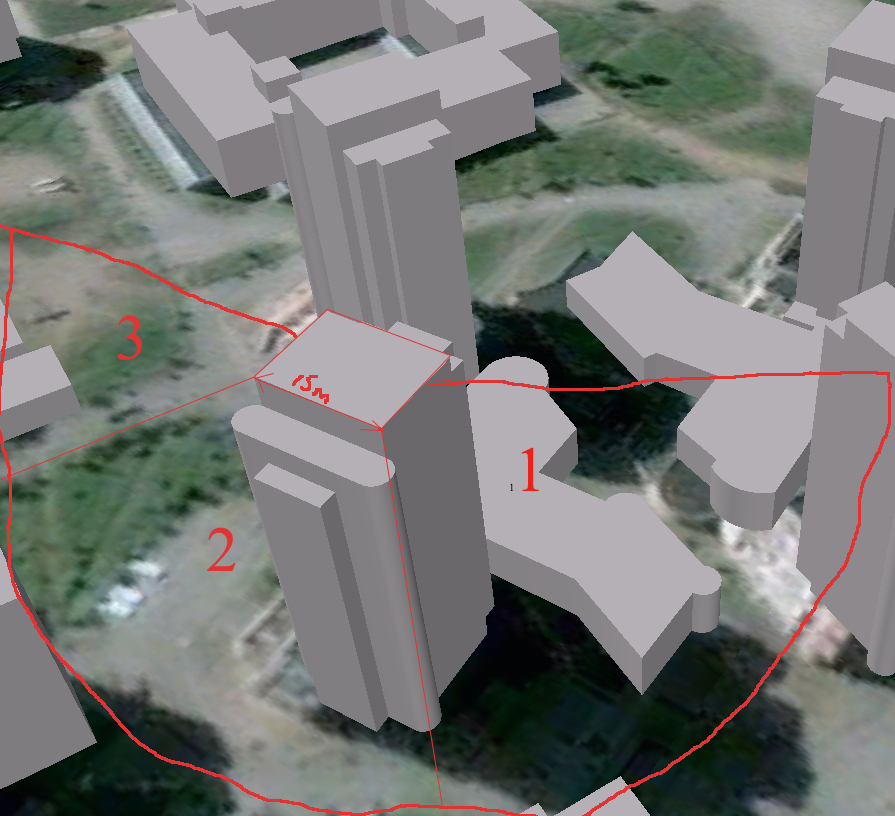

И как лучше расположить секторные антенны? на углах здания? Или можно 3 сектора посередине каждой стены поставить? И на какое расстояние приблизительно покрытие выйдет?

Edited September 6, 2012 by mrblade

[Saab95]

Оборудование - микротик в 5ггц. 3 сектора по 90 градусов повесите ниже уровня крыши. Клиентам SXT, SEXTANT и METAL + решетка, если далеко.





[Ainy]

mrblade считать надо нормальной программой, типа радиомобиле с детальными картами и профилями антенн.

[Omax]

Скажите. Заработает ли линк через залив 21 км ? Как влияет на линк такое прохождение?

Высота антенн прием\передача 36\45 Ubiquiti Rocket M5 + Rocket Dish 5G-30

Линк безусловно заведется, но хотелось бы знать каких скоростей вы хотите на нем добиться ? используя аиргрид M5 на 15 километров поднимали линк вдоль берега моря на 135\135 мб в радиоканале. Ubiquiti RocketDish 5G-34 вот на этих штуках поднят линк на 24 километра ширина канала 20 тоже 135\135 мб в радиоканале, но местность горы.

[fhntv_smart]

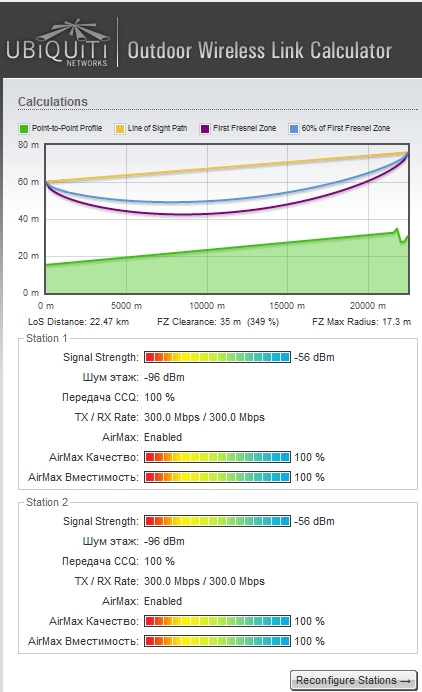

Если я правильно пользуюсь то при таких параметрах выходит такое:

На данном скрине глюконуло сайт юбнт и профиль высот построен неправильно. ПОдвигайте станции туда-сюда пока не будет нормального профиля.



Плюс, в рассчете мощность ставьте на 20дбм (100мвт)

Edited September 7, 2012 by fhntv_smart
