[jdemon]

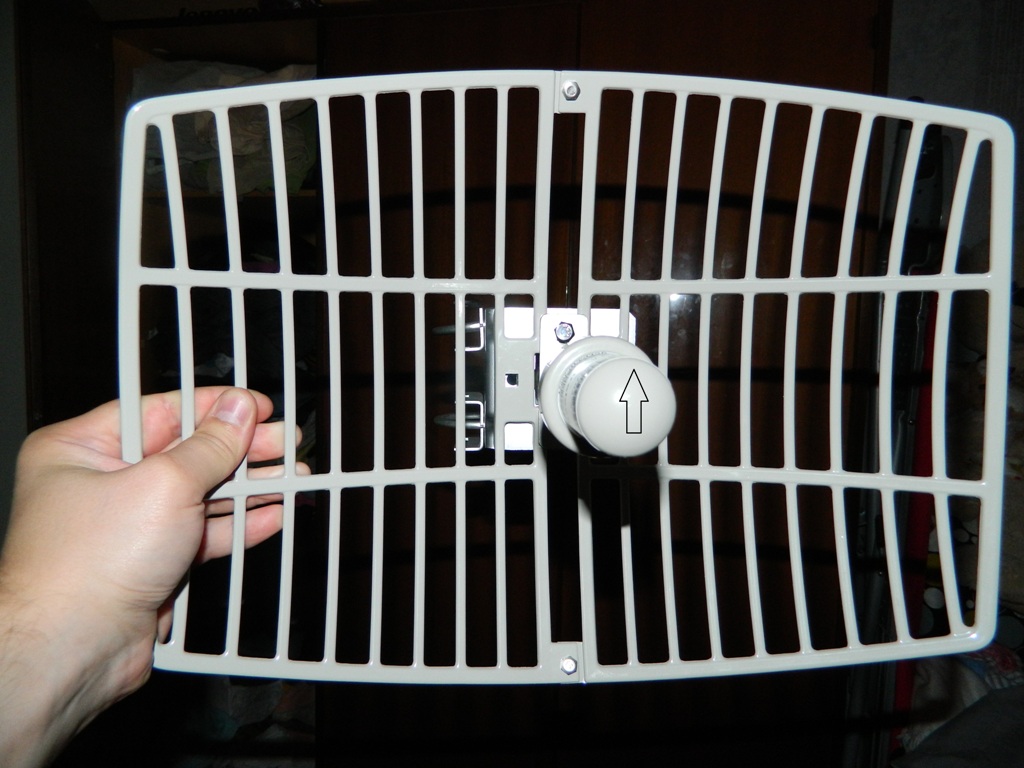

Собственно вопрос такой, правильно ли собрана антенна? :)

Имею ввиду положение фидера относительно решетки.

Нигде не нашел инструкции :)

Edited August 20, 2012 by jdemon

[Saab95]

Картинки надо в JPG заливать и уменьшать размер.



Собрано правильно, только это не антенна, а неизвестно что. Ее усиление менее 10дбм, с тем же успехом могли бы панельную антенну использовать. Китайские решетки с усилением менее 27 вообще лучше не покупать - толку от них никакого.

[jdemon]

в жпеге залита



Проверим какие будут сигналы) это клиентский вариант и расстояние там небольшое, имхо даже если там 10dBi, то этого за глаза.

[Saab95]

в жпеге залита



Ага а размер 2.5 мегабайт=)

[jdemon]

Ну пральна 4320х3240



ща поправлю



а чего посоветуешь из решеток? чтобы характеристики были близки к описанию?



мне нужно на будущее цеплятся к метал+12дби омни экстралинк на расстоянии 5-12 км

Edited August 20, 2012 by jdemon

[Saab95]

Sunparl SPDP-515810-SP или Jirous 24-29 одноканальные, стоят 6-8 тыс за две антенны. зато и работают без проблем.





[jdemon]

санпарлы сёдня заказал именно такие как ты написал, джирусы очень экспенсив , да и проблемы создают больше не антенны, а кривые руки.

[jdemon]

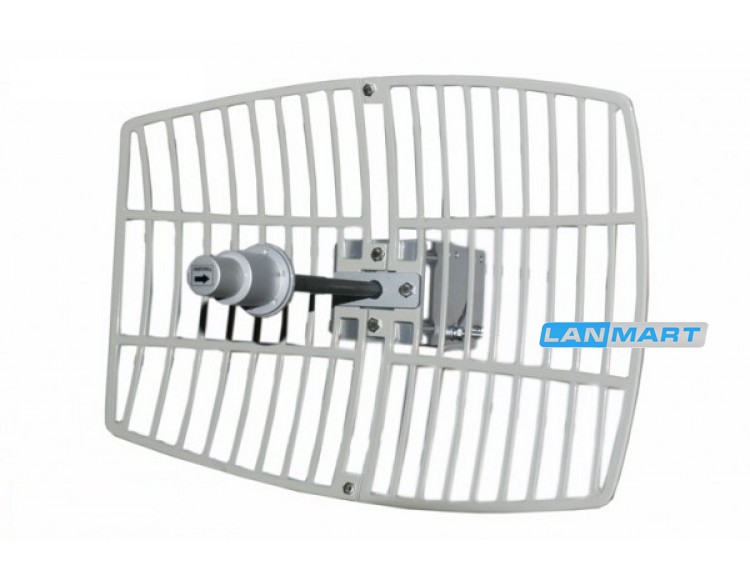

Блин меня смущает вот эта картинка ))

тут не так собрано как у меня)

Edited August 20, 2012 by jdemon

[jdemon]

И заодно вопрос на засыпку, как смонтировать мачту на треугольной кровле с минимальными повреждениями, например на частном доме.



Нашел три варианта, на коньке стационарную закрепить с оттяжками (куча дырок)

мобильная, основание на регульруемой триноге, тоесть дырок делать для основания не нада, но под оттяжки всетаки придется

ну есть еще вариант настенной мачты, с одной стороны оттяжки на крыше, с другой на земле, вапще не вариант на земле.

[porozut]

И заодно вопрос на засыпку, как смонтировать мачту на треугольной кровле с минимальными повреждениями, например на частном доме.



Нашел три варианта, на коньке стационарную закрепить с оттяжками (куча дырок)

мобильная, основание на регульруемой триноге, тоесть дырок делать для основания не нада, но под оттяжки всетаки придется

ну есть еще вариант настенной мачты, с одной стороны оттяжки на крыше, с другой на земле, вапще не вариант на земле.





Мы используем вот такие http://images.yandex.ru/yandsearch?text=%D0%BC%D0%B0%D1%87%D1%82%D0%B0%20%D0%B4%D0%BB%D1%8F%20%D0%B0%D0%BD%D1%82%D0%B5%D0%BD%D0%BD%D1%8B&noreask=1&img_url=www.solo-project.com%2Ffiles%2Fslovar%2Fantenna-machta1.jpg&pos=29&rpt=simage&lr=10747 как видно настенные крепежа выносные , разводим их на расстояние примерно 1.5метра и при условии что мачты этого типа чаше встречаются 6-8м она стоит более чем твёрдо и средняя стоимость полного комплекта 2200 деревянных , если и будет пошатоваться то достаточно ее растенуть на 2х оттяжках на крыше без земли .

[Saab95]

Примерно вот так:





Только надо изготовить аналогичную квадратную железку еще с левой стороны и соединить их шарниром. Располагаете по обе стороны конька крыши и фиксируете блоками. С боковой стороны надо приварить упоры для них. Саму опору для антенны фиксируете металлическими профилями по месту, соблюдая вертикальное положение.





[jdemon]

Примерно вот так:





Только надо изготовить аналогичную квадратную железку еще с левой стороны и соединить их шарниром. Располагаете по обе стороны конька крыши и фиксируете блоками. С боковой стороны надо приварить упоры для них. Саму опору для антенны фиксируете металлическими профилями по месту, соблюдая вертикальное положение.



Если бы такая высота я бы не думал, там мачта 10 метров, соответственно без оттяжек никак. С основанием всё просто, проблема с оттяжками.

крыша вот такая

http://www.google.ru/imgres?start=250&um=1&hl=ru&newwindow=1&sa=N&biw=1280&bih=893&tbm=isch&tbnid=5CmJ2c5FXI7-OM:&imgrefurl=http://sovetmne.ru/remont/157-vidy-krovli-poslednie-tendencii.html&docid=apO9TxIF2x4fxM&imgurl=http://sovetmne.ru/uploads/posts/2011-06/1308320170_1dvuskat_krisha45.jpg&w=300&h=202&ei=KW0zUNLXKIazhAf0mID4CQ&zoom=1&iact=hc&vpx=1008&vpy=581&dur=546&hovh=161&hovw=239&tx=92&ty=47&sig=118276604864436207783&page=11&tbnh=158&tbnw=212&ndsp=25&ved=1t:429,r:24,s:250,i:247

тока нет печной трубы.

И теперь представь свой девайс на такой красивой крыше :)

Тут мало того чтобы держалось, нужно еще чтобы было красиво. И с минимальными потерями. Если и делать дырки, то потом гидроизоляция нужна, и просто залить гудроном не получится)

Edited August 21, 2012 by jdemon

[endryww]

валяется одна такая -биквадрат самоделка лучше работает

[-кабельщик-]

jdemon, на вами показанной крыше нельзя ставить мачту 10м. Я бы не стал этого делать ни за какие пироги. Точней сказать, лет пять назад я подписывался на этот героизм (за определенное кол-во пирогов :) ) и даже получалось . Однако потом приходится огребать проблемы (недоступность девайса на мачте в зимнее время, когда снег прилипает к ботинкам и т.п.).

Лучше отказать, если нет других вариантов монтажа.

[porozut]

Примерно вот так:





Только надо изготовить аналогичную квадратную железку еще с левой стороны и соединить их шарниром. Располагаете по обе стороны конька крыши и фиксируете блоками. С боковой стороны надо приварить упоры для них. Саму опору для антенны фиксируете металлическими профилями по месту, соблюдая вертикальное положение.



Если бы такая высота я бы не думал, там мачта 10 метров, соответственно без оттяжек никак. С основанием всё просто, проблема с оттяжками.

крыша вот такая

http://www.google.ru/imgres?start=250&um=1&hl=ru&newwindow=1&sa=N&biw=1280&bih=893&tbm=isch&tbnid=5CmJ2c5FXI7-OM:&imgrefurl=http://sovetmne.ru/remont/157-vidy-krovli-poslednie-tendencii.html&docid=apO9TxIF2x4fxM&imgurl=http://sovetmne.ru/uploads/posts/2011-06/1308320170_1dvuskat_krisha45.jpg&w=300&h=202&ei=KW0zUNLXKIazhAf0mID4CQ&zoom=1&iact=hc&vpx=1008&vpy=581&dur=546&hovh=161&hovw=239&tx=92&ty=47&sig=118276604864436207783&page=11&tbnh=158&tbnw=212&ndsp=25&ved=1t:429,r:24,s:250,i:247

тока нет печной трубы.

И теперь представь свой девайс на такой красивой крыше :)

Тут мало того чтобы держалось, нужно еще чтобы было красиво. И с минимальными потерями. Если и делать дырки, то потом гидроизоляция нужна, и просто залить гудроном не получится)





Ну а чего с торца дома ни как ? ту что я предложил телескопка - каждое звено 2м . Клиент сможет туды потом и просто антенну ТВ прикрутить или ещё чего там ему нужно.

[-кабельщик-]

PS. Дырки для растяжек делать не обязательно. Нужно использовать те, что уже есть. Для этого выкручивается крепеж металлочерепицы (саморез) либо вытаскивается гвоздь из шифера, вместо него вворачивается что-нить более серьезное типа самореза под ключ 13 достаточной длины с заведенным под него ухом для растяжки.

Если же под металлочерепицей не доска, а металл (уголок) - соответственно болты нужной длины с рассверливанием отверстия под больший диаметр.

Само собой, необходимо применять герметизацию (силикон в отверстие и под ухо для растяжки).

На шифере следует буть осторожным с усилием затяжки самореза, верхняя волна лопается при чрезмерной затяжке.

[Saab95]

Это не саморез а болт-глухарь. Такие бывают поддельные из плохого металла, шляпка при не большой нагрузке отваливается от основания с резьбой.





[porozut]

Это не саморез а болт-глухарь. Такие бывают поддельные из плохого металла, шляпка при не большой нагрузке отваливается от основания с резьбой.





Причём очень часто и в самый не подходящий момент =(((( метал сырец =((((

[Saab95]

Это не саморез а болт-глухарь. Такие бывают поддельные из плохого металла, шляпка при не большой нагрузке отваливается от основания с резьбой.

Причём очень часто и в самый не подходящий момент =(((( метал сырец =((((



Поэтому нужно использовать такие болты диаметром не менее 10-14мм, а лучше 16мм. Разница в цене не сопоставима с тем, что может наделать упавшая мачта. Представьте она в сильный дождь с ветром упадет и пробъет покрытие крыши, вода зальет внутренности дома и испортит дорогой ремонт. Кто будет оплачивать ущерб?

[jdemon]

Я сам не хочу на частном ставить мачту, это 5к на мачту и расходники, да фиг с ними, деньги не проблема.



Рядом есть 5ти этажка,разговаривал с главным инженером УК, на ней дают хоть коня поставить, но низя кидать кабель до рядом стоящего частного дома.

Ставить ретранслятор, там 50-60 метров, но по ходу единственный более менее вариант :(

[Saab95]

Ретранслятор надо делать на микротике RB433L, что бы по витухе только питание приходило. Это избавит от кучи проблем в грозу.





[porozut]

Я сам не хочу на частном ставить мачту, это 5к на мачту и расходники, да фиг с ними, деньги не проблема.



Рядом есть 5ти этажка,разговаривал с главным инженером УК, на ней дают хоть коня поставить, но низя кидать кабель до рядом стоящего частного дома.

Ставить ретранслятор, там 50-60 метров, но по ходу единственный более менее вариант :(





Если на 5этажке есть ваш инет поставьте http://www.lanmart.ru/proizvoditeli/ubiquiti/airmax/ubiquiti-nanostation-loco-m2.html самый бюджетный вариант на 50-60метров .

Ну а если нет вашего инета то как сказал Saab RB 433 .

[dsk]

Был подобный случай. Ставили локо на ретранслятор, вторая у клиента прямо в помещении на присоске. Работает однако, и дешево, и никаких сверлений.

Edited August 21, 2012 by dsk

[-кабельщик-]

Это не саморез а болт-глухарь. Такие бывают поддельные из плохого металла, шляпка при не большой нагрузке отваливается от основания с резьбой.

Причём очень часто и в самый не подходящий момент =(((( метал сырец =((((



Поэтому нужно использовать такие болты диаметром не менее 10-14мм, а лучше 16мм. Разница в цене не сопоставима с тем, что может наделать упавшая мачта. Представьте она в сильный дождь с ветром упадет и пробъет покрытие крыши, вода зальет внутренности дома и испортит дорогой ремонт. Кто будет оплачивать ущерб?

Сдается мне, что те болты, у которых отлетала верхняя часть с головкой, вы сломали сами накидным или торцовым ключом (это когда оно уже не лезет , а попытки довернуть продолжаются). Так бывает при вворачивании в глухое деревянное основание без предварительного засверливания отверстия меньшим диаметром. При этом зачастую возможен частичный надлом шейки болта, который уже потом выйдет боком.

ПС. Есть на работе один сотрудник , который свернул головы уже нескольким болтам на колесах своей машины. Думается, что дело не болтах, а моменте затяжки :)

В общем, если есть возможность ввернуть побольше, то почему бы и нет, двумя руками за. Но при этом можно хотя бы соразмерять теоретическую прочность крепежного болта с прочностью самой растяжки. Я использую тросовую проволоку 1,83мм от кабеля F1160BVM как бесплатное приложение кабельщика (на ее фоне болт диаметром 16мм будет выглядеть неадекватно). И не стоит преувеличивать парусность мачты и вызываемые ей усилия, прикладываемые к крепежу.

Чтобы исключить вероятность падения мачты при "несчастном случае" с крепежом, достаточно придерживаться правила не крепить растяжки нижнего (4м) и верхнего (8м) яруса к одному и тому ж креплению на крыше. Т.е. должно быть не три точки крепежа, а шесть независимых.

[Saab95]

Блин меня смущает вот эта картинка ))

тут не так собрано как у меня)



Странно я в инете нашел такую картинку:





На ней антенна собрана совсем не так как на вашей=)



И вообще где вы ее купили? В ланмарте есть только такая антенна - Gold Wireless SADW-56024 5GHz 24dBi - и она совсем не похожа на ту, что на вашей первой фотке. У нее у облучателя алюминиевый нос, а на сунпарлах был из пластмассы. У меня у одного сунпарла однажды нос сломался=) пришлось менять. Но эта голд вирелесс тоже не без сюрпризов - в комплекте идут толстые болты, которые вставляются в половинки антенны впритык, и при сборке некоторых антенн приходилось либо вкручивать болт в алюминиевое отверстие ключем, либо рассверливать дрелью. Будьте внимательны, а то на крышу залезете с половинками=)



Но само качество антенн хорошее, уровни сигналов на 2-3дб больше, чем на санпарле Sunparl SPDP-515810-SP, то ли это дает знать о себе один лишний децибел усиления (у санпарла 26дб, у голда 27дб) хотя геометрические размеры одинаковые, то ли облучатель лучше. Больше думаю на облучатель, надо будет попробовать поменять облучатели у этих антенн и сравнить в чем дело.

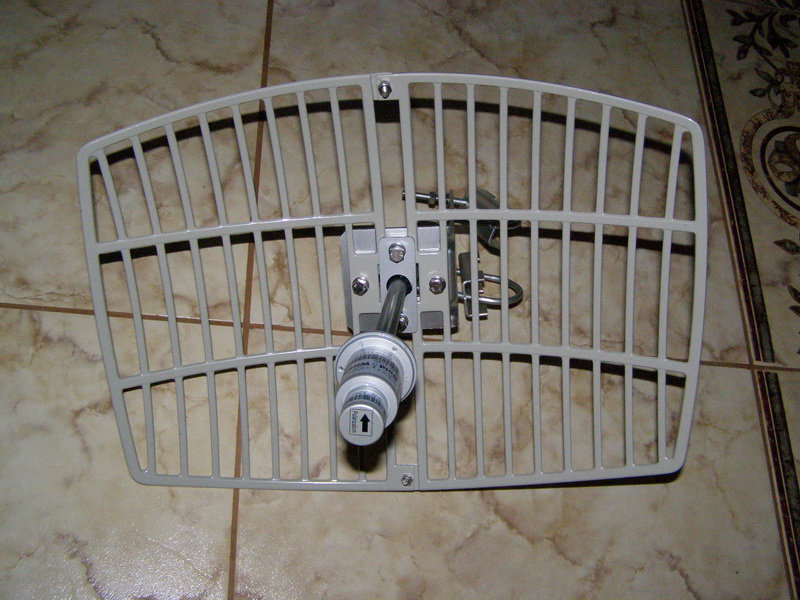

В заключении фотка правильной сборки антенны:
