[bezhetsk]

Имеются два RB711G-5HnD + две антенны Jirous 24dB EX MIMO с коробкой JR-200 (Спасибо Saab95 за подсказку). Железо собрал, прошивку микротика обновил.

Думаю что дальше. Как многолетний пользователь UBNT даже не знаю с чего начать. Подскажите пожалуйста основные моменты настройки RB711G-5HnD для создания линка точка-точка на 5 км.

[Megas]

ну как вариант продать теперь и купить 2nanobridge



http://wiki.mikrotik.com/wiki/Transparently_Bridge_two_Networks

[bezhetsk]

ну как вариант продать теперь и купить 2nanobridge



http://wiki.mikrotik.com/wiki/Transparently_Bridge_two_Networks

Nanobridge, Powerbridge и другие девайсы от UBNT использую давно давно, но столкнулся с двумя проблемами:

1. Скорость UBNT ограничена портом 100 мбит, здесь 1 гигабит и предполагается прокачка 150-190 мбит.

2. У UBNT по вечерам возникают проблемы с PPS, когда сидят 300 юзеров одновременно и многие качают торренты. Канал загружен не сильно, а скорость падает.

[Saab95]

Имеются два RB711G-5HnD + две антенны Jirous 24dB EX MIMO с коробкой JR-200 (Спасибо Saab95 за подсказку). Железо собрал, прошивку микротика обновил.

Думаю что дальше. Как многолетний пользователь UBNT даже не знаю с чего начать. Подскажите пожалуйста основные моменты настройки RB711G-5HnD для создания линка точка-точка на 5 км.



Например вот есть не плохая инструкция, правда там сетевой порт на 100 мегабит, но никакой разницы в настройках нет - http://www.lanmart.r...sextant-bridge/



Или вот тут, там про устройство с гигабитным портом - http://www.lanmart.ru/blogs/test_mikrotik_rb2011ls-in_and_sxtg_680_mbps_wi-fi/

[Constantin]

Или вот тут, там про устройство с гигабитным портом - http://www.lanmart.r...680_mbps_wi-fi/

охренительная лажа, завлекаловка для лохов



достаточно поставить галку Ramdom Data и все....

Сааб хоть видели параметры этой железки??

http://routerboard.com/RB2011LS-IN



у нее производительность хуже чем у 750G



на реальном трафике она 200 мбит с трудом переварит и то в тупом бридже и тд и тп



здесь 1 гигабит и предполагается прокачка 150-190 мбит.

на этих мамках не получите, будет от силы 120 мбит в одну сторону



150-190 в одну сторону вам только RB800 дадут.

[Saab95]

Странно. Обычно если железка по тесту пакетами 1500 байт показывает скорость, допустим 200мбит, при тесте пакетами 64 байт - 30 мегабит, то реальная производительность оказывается 100 + 15 = 115 мегабит и всегда это правило выполняется. Если с обоих сторон линка есть сервера - можно запаковывать данные в туннель и не грузить мост мелкими пакетами. Старенький комп + лицензия на микротик стоят не так много.



Но тут суть в другом, если менять UBNT на Mikrotik в любом случае будет скорость больше, а иногда намного больше, поэтому замена имеет место. А сколько там прокачает или не прокачает - от конкретных условий зависит. У меня есть каналы на SXTG где по 150 мегабит гоняют и нормально, а есть, где и на 50 мегабит уже затыкается. Зависит от профиля трафика. У устройства есть определенная пакетная производительность - в нее все и упирается.



RB800 покупать не надо - лучше 2 параллельных линка сделать.



Галка рандом дата загружает не канал передачи данных, а процессор устройства, с которого делает тест=)

[Constantin]

Галка рандом дата загружает не канал передачи данных, а процессор устройства, с которого делает тест=)



If random-data is set to yes, the payload of the bandwidth test packets will have incompressible random data stream so that links that use data compression will not distort the results (this is CPU intensive and random-data should be set to no for low speed CPUs)



проц тут не основное, пакеты идут разнокалиберные и ближе к реальной жизни получается

[Saab95]

Галка рандом дата загружает не канал передачи данных, а процессор устройства, с которого делает тест=)



If random-data is set to yes, the payload of the bandwidth test packets will have incompressible random data stream so that links that use data compression will not distort the results (this is CPU intensive and random-data should be set to no for low speed CPUs)



проц тут не основное, пакеты идут разнокалиберные и ближе к реальной жизни получается



В конце же написано что не использовать на низкоскоростных процессорах. Что бы этот тест запустить, надо с каждой стороны подключить по RB450G например и прогонять сквозной трафик. При этом особой разницы что с галкой, что без нее не будет.



Если у вас есть под рукой штук 6 каких-то микротиков, подключите их к испытуемогу устройству и прогоните между ними тесты пакетами 64 байт, увидите, что микротики не могут нагенерить много трафика мелкими пакетами, однако вполне могут пропускать большое количество таких пакетов через себя.

[bezhetsk]

Линк получился, прокачивает 120 мбит/сек в одну сторону по тесту. Уровень сигнала 57-60 дб. Перевел на него около 200 пользователей. Реально проверить смогу наверное в сентябре, когда все приедут и сядут за компы. Использую в качестве параллельного канала.

[Constantin]

Уровень сигнала 57-60 дб



мощность какая радио карты? CCQ в студию ?



З.Ы. попытаюсь угадать: по параметрам антенны мощность в дефаулте, по тесту CCQ далеко не стабильные 95% хотя бы....



ну далее понятно, вопрос стоило ли тратить бабло на такие "супер" антенны???? когда простой офсет 60 см на такое расстояние дает уровни -60 с мощностью на карте 12 дб и CCQ 100% ......и прокачку по тесту в 200+ мбит на этих мамках

Edited August 24, 2012 by Constantin

[Saab95]

Уровень сигнала 57-60 дб



мощность какая радио карты? CCQ в студию ?



З.Ы. попытаюсь угадать: по параметрам антенны мощность в дефаулте, по тесту CCQ далеко не стабильные 95% хотя бы....



ну далее понятно, вопрос стоило ли тратить бабло на такие "супер" антенны???? когда простой офсет 60 см на такое расстояние дает уровни -60 с мощностью на карте 12 дб и CCQ 100% ......и прокачку по тесту в 200+ мбит на этих мамках



Сейчас появились антенны еще более крутые и удобные, чем джириус с поворотно/наклонным механизмом с тонкой винтовой регулировкой=)

[Constantin]

с тонкой винтовой регулировкой=)

и сколько нужно заплатить еще и за этот узел с тонкой настройкой для антенны у которой главный лепесток больше 6-7 град??? (читайте нахрена она там нужна)

и да сразу не нуна ля ля, что на 5 Ггц есть антенны с практической более узкой диаграммой, а не на бумаге которая написана.

P.S. если это не антенна Грегори конечно

Edited August 24, 2012 by Constantin

[Saab95]

От 8-15 тыс. за однй антенну. Они есть двух размеров 38 и 60см.





[dsk]

Где ссылки на антенны?

[Saab95]

Где ссылки на антенны?



Приезжайте на MUM, посмотрите антенны вживую=)

[chetkiyparen]

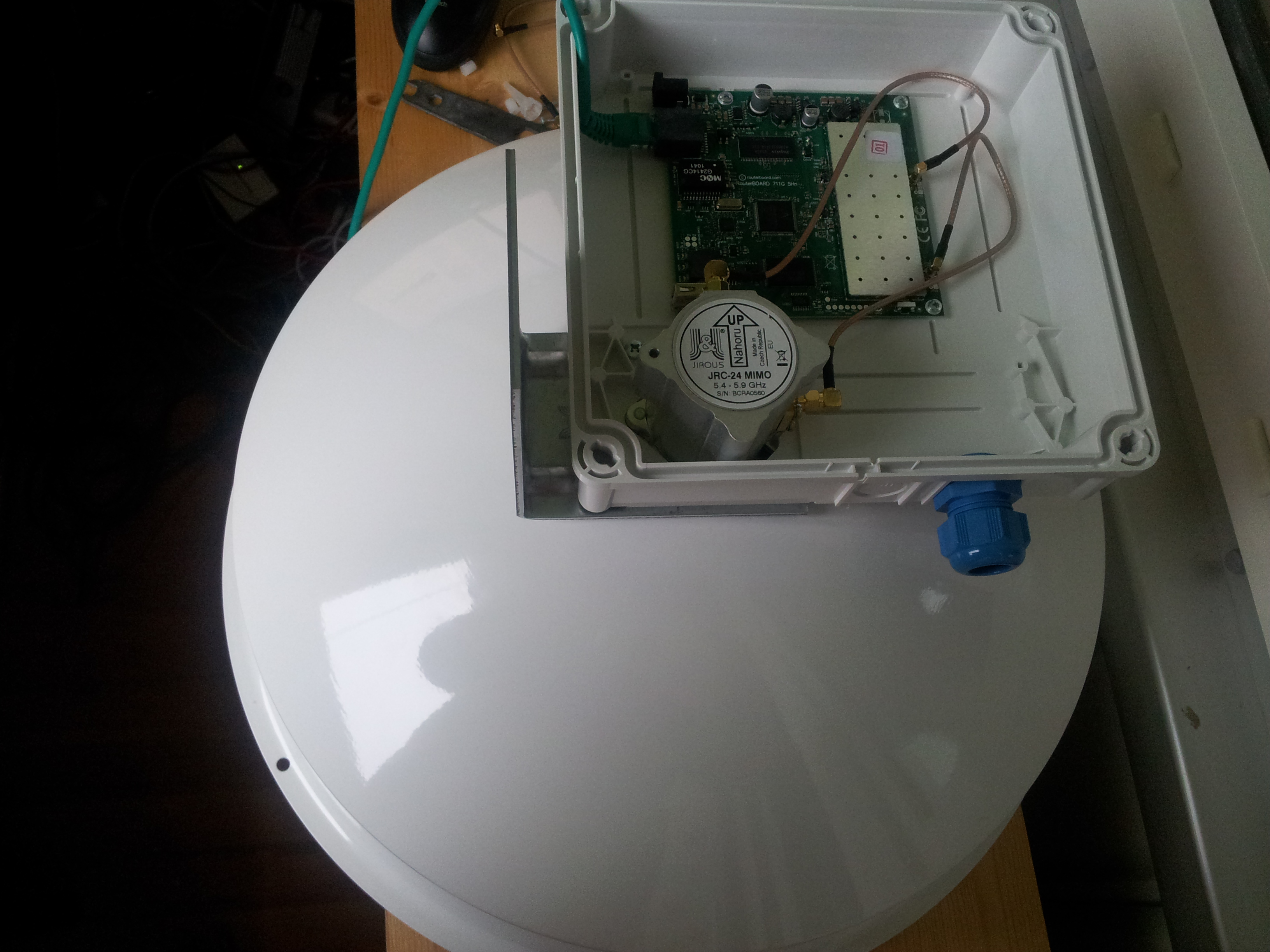

Купил аналогичные антенны... Не понравилось нескольк вещей:



1. безграмотность менеджеров, причем всех интернет-магазинов, в которые звонил и спрашивал про разъемы и идут ли в комплекте пигтейлы. В итоге написано на антенне RP-SMA Female, т.е. нужны пигтейлы к ним SMA-Male, я по неопытности этого не знал, а т.к. фото разъемов нет на сайте, то сказал, что положили пигтейлы с антенны этой на вышеуказанную плату... прислали не те, теперь еще неделю в лучшемслучае ждать.



2. Сборка антенны достаточно геморна в том плане, что очередность нужно соблюдать, если бокс крепите к ней JR-200, т.к. на собранную целиком антенну уже не закрепишь бокс, т.к. этому мешают разъемы на сердечнике антенны и приходится разбирать антенну, вплоть до съема сердечника, крайне неудобно, но теперь уже буду знать.



И самое главное на мой взгляд то, что практически отсутствуют готовые решения для линков точка-точка для расстояний 2-6км, т.к. эти антенну ну не нужны с такими габаритами для таких расстояний, т.к. мощность передатчика ниже 18dBm снижать приходится, а если Sextant ставить, то он конечно будет работать, но 100Мбит уже не будет. Поэтому тут явно нужно что-то промежуточное между Sextant и вышеуказанной сборки для расстояний 2-6км!

[bezhetsk]

Полностью согласен. Нужно что-то типа UBNT powerbridge, но внутри микротик.

[bezhetsk]

Поднял на 1 метр и изменил стандартный канал 5805 на нестандартный 5480. Соединение 270/270 тест both 75/75, receive 150-160 мегабит. CCQ 97-99%

Edited August 25, 2012 by bezhetsk

[Saab95]

1. безграмотность менеджеров, причем всех интернет-магазинов, в которые звонил и спрашивал про разъемы и идут ли в комплекте пигтейлы. В итоге написано на антенне RP-SMA Female, т.е. нужны пигтейлы к ним SMA-Male, я по неопытности этого не знал, а т.к. фото разъемов нет на сайте, то сказал, что положили пигтейлы с антенны этой на вышеуказанную плату... прислали не те, теперь еще неделю в лучшемслучае ждать.



В таких случаях надо искать фотографии антенн и пигтейлов в интернете и смотреть как правильно называются разъемы. Менеджеры они на то и менеджеры, умеют товар впаривать, а если спросить что-то более серьезное - ничего не знают.



Если написано RP-SMA Female, то нужны RP-SMA Male, а если написано SMA Female, то SMA-Male. Вот есть даже картинка со сравнением:





2. Сборка антенны достаточно геморна в том плане, что очередность нужно соблюдать, если бокс крепите к ней JR-200, т.к. на собранную целиком антенну уже не закрепишь бокс, т.к. этому мешают разъемы на сердечнике антенны и приходится разбирать антенну, вплоть до съема сердечника, крайне неудобно, но теперь уже буду знать.



Ничего там не надо разбирать. Сначала собирается антенна, потом на нее крепится бокс. Только его сперва надо немного подрезать, что бы разъемы проходили. Одевать бокс в самом начале не нужно, вдруг потом понадобиться его снять, что антенну разбирать целиком=) Этот бокс разработан для одноканальных джириусов, где облучатель вставляется изнутри антенны. Ну и естественно не надо жалеть герметик и клей, что бы потом не заиметь проблемы в эксплуатации.



Вообще по сборке этой антенны есть хороший обзор в интернете с подробными фотографиями - http://www.lanmart.ru/blogs/review_jirous-24db-ex-mimo/



И заказывать такие антенны через интернет нельзя, надо лично приезжать и смотреть что покупаешь. Очень часто антенны деформированы во время транспортировки, особенно этим страдает вайфаймаг, и после сборки колпак на антенну не встает, т.к. она овальная. Приходится вдвоем по 5 минут ее гнуть и выпрямлять, а кривое зеркало снижает усиление антенны.



И самое главное на мой взгляд то, что практически отсутствуют готовые решения для линков точка-точка для расстояний 2-6км, т.к. эти антенну ну не нужны с такими габаритами для таких расстояний, т.к. мощность передатчика ниже 18dBm снижать приходится, а если Sextant ставить, то он конечно будет работать, но 100Мбит уже не будет. Поэтому тут явно нужно что-то промежуточное между Sextant и вышеуказанной сборки для расстояний 2-6км!



Есть антенны с MIMO 4x4 и боксом для оборудования, как раз 18dBm, они позволяют организовать передачу 200мбит дуплекса, или 400мбит симплекса на расстояния 1-6км как раз то что нужно под ваши задачи.

[Elhan]

Ставил вот такую антенну

DishEter Duo 28 WideBand Precision +BOX

http://air-max.com.ua/antenna/wifiantenna/18-DishEter-Duo-28-WideBand-Precisio.html

RB411GL+R52n-M

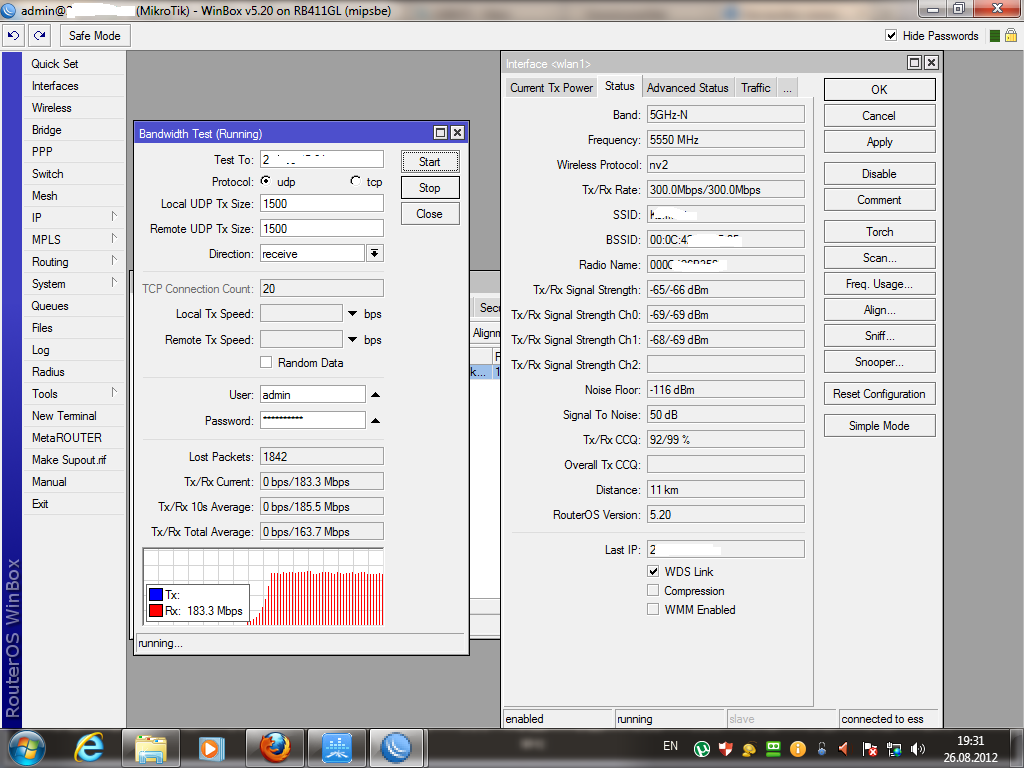

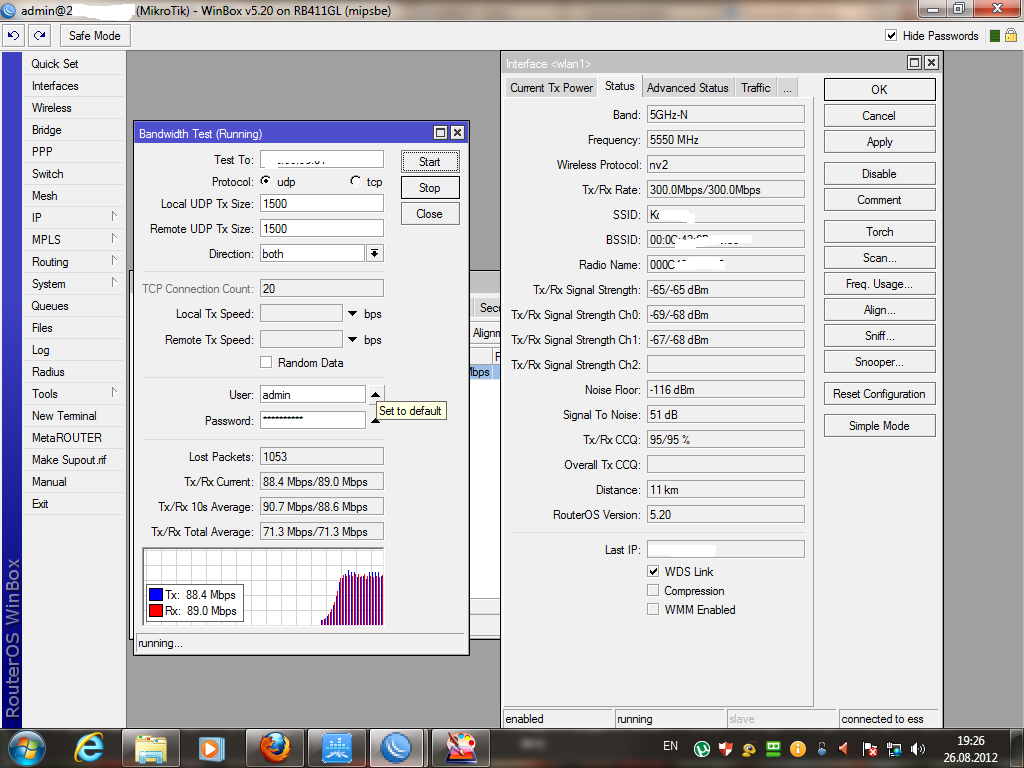

Результат конечно порадовал

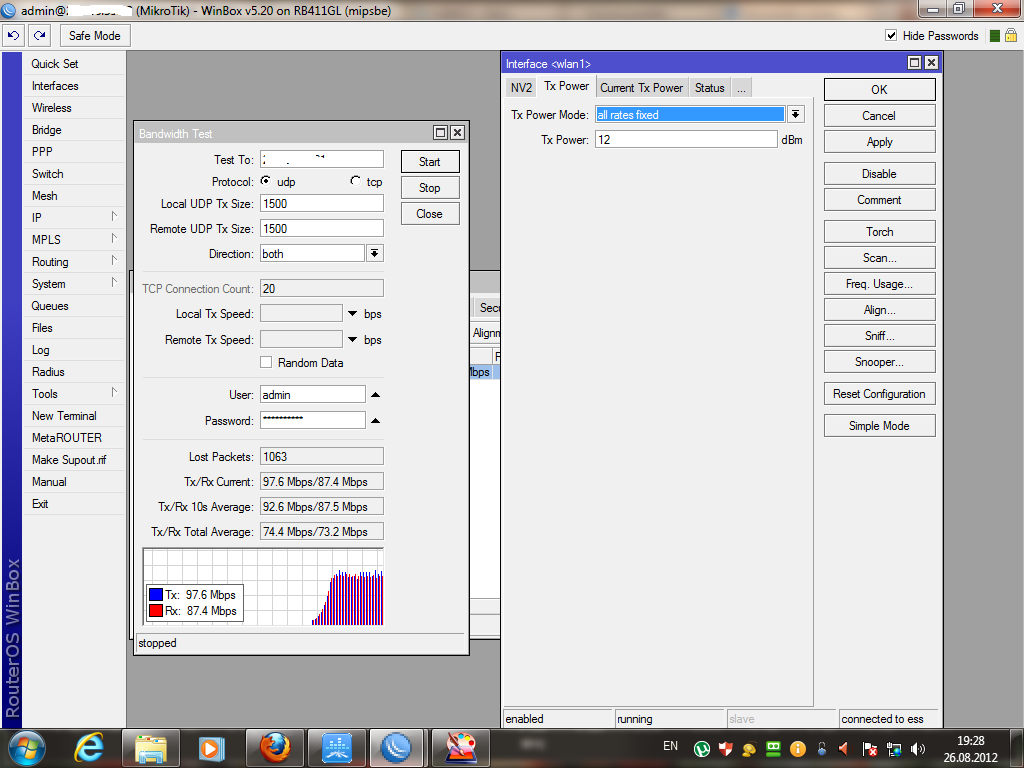

Мощность выставлена 12дбм

Расстояние 11 км.

Edited August 26, 2012 by Elhan

[Saab95]

Попробуйте на вкладке HT поставить Guard Interval = LONG на базе и на клиенте, канальные скорости упадут до 270/270, CCQ должен стать 100%.



Вот такое оборудование и надо использовать для линков точка-точка. Ему сложно создать помехи, само мало фонит по сторонам поэтому никому не мешает, и засечь такой линк канал будет трудно.

[chetkiyparen]

1. безграмотность менеджеров, причем всех интернет-магазинов, в которые звонил и спрашивал про разъемы и идут ли в комплекте пигтейлы. В итоге написано на антенне RP-SMA Female, т.е. нужны пигтейлы к ним SMA-Male, я по неопытности этого не знал, а т.к. фото разъемов нет на сайте, то сказал, что положили пигтейлы с антенны этой на вышеуказанную плату... прислали не те, теперь еще неделю в лучшемслучае ждать.



В таких случаях надо искать фотографии антенн и пигтейлов в интернете и смотреть как правильно называются разъемы. Менеджеры они на то и менеджеры, умеют товар впаривать, а если спросить что-то более серьезное - ничего не знают.



Если написано RP-SMA Female, то нужны RP-SMA Male, а если написано SMA Female, то SMA-Male. Вот есть даже картинка со сравнением:





2. Сборка антенны достаточно геморна в том плане, что очередность нужно соблюдать, если бокс крепите к ней JR-200, т.к. на собранную целиком антенну уже не закрепишь бокс, т.к. этому мешают разъемы на сердечнике антенны и приходится разбирать антенну, вплоть до съема сердечника, крайне неудобно, но теперь уже буду знать.



Ничего там не надо разбирать. Сначала собирается антенна, потом на нее крепится бокс. Только его сперва надо немного подрезать, что бы разъемы проходили. Одевать бокс в самом начале не нужно, вдруг потом понадобиться его снять, что антенну разбирать целиком=) Этот бокс разработан для одноканальных джириусов, где облучатель вставляется изнутри антенны. Ну и естественно не надо жалеть герметик и клей, что бы потом не заиметь проблемы в эксплуатации.



Вообще по сборке этой антенны есть хороший обзор в интернете с подробными фотографиями - http://www.lanmart.ru/blogs/review_jirous-24db-ex-mimo/



И заказывать такие антенны через интернет нельзя, надо лично приезжать и смотреть что покупаешь. Очень часто антенны деформированы во время транспортировки, особенно этим страдает вайфаймаг, и после сборки колпак на антенну не встает, т.к. она овальная. Приходится вдвоем по 5 минут ее гнуть и выпрямлять, а кривое зеркало снижает усиление антенны.



И самое главное на мой взгляд то, что практически отсутствуют готовые решения для линков точка-точка для расстояний 2-6км, т.к. эти антенну ну не нужны с такими габаритами для таких расстояний, т.к. мощность передатчика ниже 18dBm снижать приходится, а если Sextant ставить, то он конечно будет работать, но 100Мбит уже не будет. Поэтому тут явно нужно что-то промежуточное между Sextant и вышеуказанной сборки для расстояний 2-6км!



Есть антенны с MIMO 4x4 и боксом для оборудования, как раз 18dBm, они позволяют организовать передачу 200мбит дуплекса, или 400мбит симплекса на расстояния 1-6км как раз то что нужно под ваши задачи.





Насколько я понимаю в названии разъемов RP значит наличие сердечника, а не гнезда под него.

Заказывал вот такие антенны http://wifimag.ru/cat/409/3204/, в описании указан разъем RP-SMA-Female, как на вашем фото разъемы, т.е. правильно. Но к ним нужен SMA-Male без сердечника, но на вашем фото такой разъем с сердечником! В чем прикол? или всетаки напутали что-то?

[Saab95]

Я же писал уже, если разъем RP-SMA-Female, то к нему нужен RP-SMA-Male. Если разъем SMA-Female, то к нему SMA-Male.



RP и говорит о том, что сердечник расположен наоборот, по сравнению с обычным SMA. Но это не значит что есть сердечник, как вы не правильно считаете=)



SMA нигде практически не применяются. На первых версиях NanoStation 2 как раз был разъем SMA, и для подключения антенны приходилось тонкий проводок вставлять вместо сердечника, т.к. ни на разъеме устройства, ни на разъеме на кабеле/антенне сердечника не было.



Что бы не было путаницы надо покупать антенны с разъемами N-Type, там сердечник расположен всегда там, где нужно=)

[chetkiyparen]

Спасибо за разъяснения! Просто не сталкивался с RP-SMA и до этого имел дело только с обычным SMA.

[chetkiyparen]

Есть антенны с MIMO 4x4 и боксом для оборудования, как раз 18dBm, они позволяют организовать передачу 200мбит дуплекса, или 400мбит симплекса на расстояния 1-6км как раз то что нужно под ваши задачи...



Как называются они? и я так понимаю четырехканальные они с четырьмя картами... на MIMO 2x2 есть?
