Bushi

Bushi
Posted

Не поднимается лаг между SE100 и SNR-S2970G-48S



SE100:

link-group Access access economical
service clips dhcp ignore-relay context local
maximum-links 2
lacp active

port ethernet 2/3
no shutdown
link-group Access
!
port ethernet 2/4
no shutdown
link-group Access



#sh link-group detail

Link-Group: Access, ID   : 35, State : Down
------------------------------------------------------------------------------
Ccct count      : 2                              Grouping        : LoadShare
Card Type       : carrier                        Type            : access
Bindings        : Unbound                        Minimum-links   : 1
Maximum-links   : 2
Prot-Group-Type : round-robin
Internal Handle : 255/22:1:36/1/1/55
Description     :
Constituent Circuits:
 1. 2/3               (Up  )|  0.00%
 2. 2/4               (Up  )|  0.00%



SNR:



interface Port-aggregator1
switchport pvid 5

interface GigaEthernet0/47
description SE100 port 2/3
aggregator-group 1 mode lacp passive
!
interface GigaEthernet0/48
description SE100 port 2/4
aggregator-group 1 mode lacp passive



#sh aggregator-group  brief
               Aggregator-group brief infomation
               ------------------------------
Group: 1
----------
System ID : 32768 00E0.0FA4.3ACF    Partner : 0 0000.0000.0000
Group ID : 0 0000.0000.0000          state : lineDown
Max Ports : 8                         ports : 2
------------------------------------------------------
Flags:  D - down       A - Use In port-aggregator
       U - Up         I - Not In port-aggregator
       d - default

G0/48(UI)   G0/47(UI)

#sh aggregator-group detail
               Aggregator-group detail infomation
               -------------------------------
Group: 1
----------
System ID : 1 00E0.0FA4.3ACF        Partner : 0 0000.0000.0000
Group ID : 0 0000.0000.0000          state : lineDown
Max Ports : 8                         ports : 2
------------------------------------------------------
Flags: U - Port line status Up.            D - Port line status Down.
      F - lacp abled(FullDuplex Mode).    A - port Aggregated in Group.
State: a - LACP is Running In Active Mode. p - LACP Passive Mode
      l - LACP Use LongTimeOut.           s - LACP synchronization.
      d - LACP use default setting.       e - LACP Expired.

Port: G0/47
 Status: Up     Individual
 Aggregator-group : 1    Mode : Lacp
 Lacp infomation
  Actor                      |Partner
  Port    Flags  State  Pri  |Port  Pri  State  System
  G0/47   UF     plg    0    |515   32767ags    2-0030.8819.E545
   RX SM:    Current
   PT SM:    FastPeridic
   SL SM:    ready_N   ready
             FALSE     FALSE     =>Unslected
   Mx SM:    Detached
   Tx SM:    NTT       Count     Interval(ms)
             FALSE     2         1510

Port: G0/48
 Status: Up     Individual
 Aggregator-group : 1    Mode : Lacp
 Lacp infomation
  Actor                      |Partner
  Port    Flags  State  Pri  |Port  Pri  State  System
  G0/48   UF     plg    0    |516   32767ags    2-0030.8819.E545
   RX SM:    Current
   PT SM:    FastPeridic
   SL SM:    ready_N   ready
             FALSE     FALSE     =>Unslected
   Mx SM:    Detached
   Tx SM:    NTT       Count     Interval(ms)
             FALSE     2         1510



В чем может быть проблема?

Share this post

Link to post
Share on other sites

Andrey Savenkov

Andrey Savenkov
Posted

Доброго дня!



Настройки Port-aggregator'а и физических интерфейсов должны быть идентичны в плане всего, что касается switchport. У Вас же они не идентичны. В Вашем случае нехватает switchport pvid 5 на физических интерфейсах.



Вот пример рабочего конфига с коммутатора S2970G-48S:



!
aggregator-group load-balance dst-mac
aggregator-group lacp priority 1
!
interface Port-aggregator1
switchport mode trunk
delay 1
!
interface GigaEthernet0/1
switchport mode trunk
aggregator-group 1 mode lacp
!
interface GigaEthernet0/2
switchport mode trunk
aggregator-group 1 mode lacp
!

Share this post

Link to post
Share on other sites

Bushi

Bushi
Posted

С dot1q (mode trunk) отказывается работать. Как перевожу в access, сразу линк поднимается. Отправил запрос в support. Временно отключил lacp на обоих устройствах и включил static, вроде работает.

Share this post

Link to post
Share on other sites

Andrey Savenkov

Andrey Savenkov
Posted

Ситуация следующая - если вы настраиваете физические порты в mode trunk, то и port-aggregator'у необходимо выставить mode trunk

К примеру, настройка Port-aggregator с некоторыми разрешенными VLAN:

interface Port-aggregator1
switchport mode trunk
switchport trunk allowed vlan 1,3,5

interface GigaEthernet0/47
description SE100 port 2/3
switchport mode trunk
switchport trunk allowed vlan 1,3,5
aggregator-group 1 mode lacp passive
!
interface GigaEthernet0/48
description SE100 port 2/4
switchport mode trunk
switchport trunk allowed vlan 1,3,5
aggregator-group 1 mode lacp passive
!

Соответственно, если настраиваете mode access, то и на портах и на port-aggregator'e должны быть соответствующие настройки

Share this post

Link to post
Share on other sites

Bushi

Bushi
Posted

Коммутатор сам меняет режим на member портах, если меняются настройки на порту Port-aggregator. Настройки везде совпадают, но линк так и не поднимается. Тему надо перенести в Коммутаторы SNR.

Share this post

Link to post
Share on other sites

Сиськовед

Сиськовед
Posted

Чтоб тему не плодить, спрошу здесь:

Не работает балансировка, даже более не занимается 2 порт при нагрузке между SNR 2980F и SE100:

Конфигурация SE100:



port ethernet 2/2

description DOWN1

no shutdown

encapsulation dot1q

link-group SUBSCRIBER

!

port ethernet 2/4

description DOWN2

no shutdown

encapsulation dot1q

link-group SUBSCRIBER

!





link-group SUBSCRIBER access

description SUBSCRIBER

encapsulation dot1q

maximum-links 2

lacp active

bind interface WHITEnet local

dot1q pvc 12

bind subscriber BIL@local

...

[local]Redback#sh lacp actor

Port Port Oper Recv Seln

Lg-id Port State Priority key State State

----------------------------------------------------------------------

825 2/2 0x3f 32767 825 exchg active

825 2/4 0x3f 32767 825 exchg active



[local]Redback#sh link-group d



Link-Group: SUBSCRIBER, ID : 825, State : Up

------------------------------------------------------------------------------

Ccct count : 2 Grouping : LoadShare



Card Type : carrier Type : access



Bindings : WHITEnet@local Minimum-links : 1



Maximum-links : 2

Prot-Group-Type : round-robin

Internal Handle : 255/22:13:58/1/1/258

Description : SUBSCRIBER

Constituent Circuits:

1. 2/2 (Up )| 20.86%

2. 2/4 (Up )| 0.00%



[local]Redback#sh version



Redback Networks SmartEdge OS Version SEOS-12.1.1.8-Release

Built by sysbuild@eussjlx7010.sj.us.am.ericsson.se Mon Sep 22 00:22:58 PDT 2014

Copyright © 1998-2014, Redback Networks Inc. All rights reserved.

System Bootstrap version is PowerPC,rev2.0.1.4

Installed minikernel version is 2.7

Router Up Time - 38 days, 7 hours 42 minutes 2 secs



Настройки SNR:

Interface Ethernet1/0/1

description UPLINK

switchport mode trunk

switchport trunk allowed vlan 1;11-16;114;234-344;346-351;584

switchport trunk allowed vlan add 604;624;633;850;1100-1109;1111-1124

switchport trunk allowed vlan add 1126-1147;1149-1168;1171-1201

port-group 1 mode passive

!

SNR-S2980G-24F#sh run int eth 1/0/2

!

Interface Ethernet1/0/2

description UPLINK

switchport mode trunk

switchport trunk allowed vlan 1;11-16;114;234-344;346-351;584

switchport trunk allowed vlan add 604;624;633;850;1100-1109;1111-1124

switchport trunk allowed vlan add 1126-1147;1149-1168;1171-1201

port-group 1 mode passive

!

SNR-S2980G-24F#sh port-group d

Flags: A -- LACP_Activity, B -- LACP_timeout, C -- Aggregation,

D -- Synchronization, E -- Collecting, F -- Distributing,

G -- Defaulted, H -- Expired



Port-group number: 1, Mode: passive, Load-balance: dst-src-mac

Port-group detail information:

System ID: 0x8000,f8-f0-82-10-65-69

Local:

Port Status Priority Oper-Key Flag

-----------------------------------------------------------

Ethernet1/0/1 Selected 32768 1 {CDEF}

Ethernet1/0/2 Selected 32768 1 {CDEF}



Remote:

Actor Partner Priority Oper-Key SystemID Flag

--------------------------------------------------------------------------------

Ethernet1/0/1 514 32767 825 0x0002,00-30-88-1d-11-7c {ABCDEF}

Ethernet1/0/2 516 32767 825 0x0002,00-30-88-1d-11-7c {ABCDEF}



SNR-S2980G-24F#sh version

SNR-S2980G-24F Device, Compiled on May 16 23:50:30 2013

sysLocation Ak.Vonsovskogo str. 1-118, Ekaterinburg, Russia

CPU Mac f8:f0:82:10:65:69

Vlan MAC f8:f0:82:10:65:68

SoftWare Version 7.0.3.1(R0058.0002)

BootRom Version 7.1.4

HardWare Version 1.0.1

CPLD Version N/A

Serial No.:SW027310D827000020

Copyright © 2013 NAG LLC

All rights reserved

Last reboot is warm reset.

Uptime is 1 weeks, 4 days, 7 hours, 34 minutes

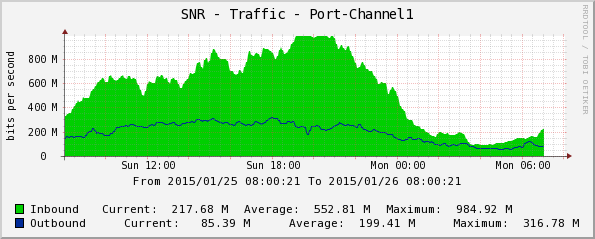

И главные симптомы проблемы:


Share this post

Link to post
Share on other sites

yazero

yazero
Posted (edited)

подниму тему lag



делаю стык snr-S2990G-24TX с juniper EX4200-24F , в режиме mode active не поднимается.





Juniper



minimum-links 1;

link-speed 1g;

lacp {

active;

}





LACP Statistics: LACP Rx LACP Tx Unknown Rx Illegal Rx

ge-0/0/1 0 55878 0 0

ge-0/0/2 0 55164 0 0





SNR



sh port-group 1 detail

Flags: A -- LACP_Activity, B -- LACP_timeout, C -- Aggregation,

D -- Synchronization, E -- Collecting, F -- Distributing,

G -- Defaulted, H -- Expired



Port-group number: 1, Mode: active, Load-balance: dst-src-ip

Port-group detail information:

System ID: 0x8000,f8-f0-82-75-8f-68

Local:

Port Status Priority Oper-Key Flag

-----------------------------------------------------------

Ethernet1/0/1 Standby 32768 1 {ACG}



Remote:

Actor Partner Priority Oper-Key SystemID Flag

--------------------------------------------------------------------------------

Ethernet1/0/1 0 0 0 0x8000,00-00-00-00-00-00 {CG}





sh cpu-rx protocol

LACP 40 114265 allowed

Edited by yazero

Share this post

Link to post
Share on other sites

yazero

yazero
Posted

мой конфиг



port-group 1

!

Interface Ethernet1/0/1

description =RETN=

switchport mode hybrid

switchport hybrid allowed vlan 250 tag

switchport forbidden vlan 1

port-group 1 mode active



Interface Ethernet1/0/2

description =RETN=

shutdown (впеменно)

switchport mode hybrid

switchport hybrid allowed vlan 250 tag

switchport forbidden vlan 1



!



ответ из ТП SNR



Как я понимаю вы заблокировали прохождение vlan1. В SNR все протокольные пакеты передаются в vlan1 т.е нетегированными. Можно добавить в конфигурацию интерфейсов native vlan, это должно позволить попадать протокольным пакетам в CPU.

Share this post

Link to post
Share on other sites

Victor Tkachenko

Victor Tkachenko
Posted

ответ из ТП SNR



Как я понимаю вы заблокировали прохождение vlan1. В SNR все протокольные пакеты передаются в vlan1 т.е нетегированными. Можно добавить в конфигурацию интерфейсов native vlan, это должно позволить попадать протокольным пакетам в CPU.



Скорректирую ответ коллеги, чтобы ни у кого не возникло недопонимания.

Различные протокольные пакеты ходят без тега 802.1q и фактически попадают не в 1 влан, а в любой, указанный как native. Режим hybrid в свою очередь по умолчанию блокирует весь нетегированный трафик на порту, в том числе и протокольные LACP PDU.



Для отброса нетегированных кадров, поступающих на trunk, на большинстве моделей можно воспользоваться командой `switchport discard packet untag`, протокольные PDU при этом не пострадают. На основной ветке ПО серии S2990 данный функционал будет добавлен в ближайшем обновлении.

Share this post

Link to post
Share on other sites

Victor Tkachenko

Victor Tkachenko
Posted

stalker86, извините за задержку. Функционал будет добавлен до конца месяца, возможно выложим новое ПО уже на этой неделе.

Share this post

Link to post
Share on other sites

Victor Tkachenko

Victor Tkachenko
Posted (edited)

stalker86, до конца мая не уложились :[

Функционал `switchport discard` добавлен в новой версии ПО - 7.0.3.5(R0102.0228). Найти её можете здесь.

Edited by victor.tkachenko

Share this post

Link to post
Share on other sites

stalker86

stalker86
Posted

Гм..пойду вылезу из криокамеры... :)



А..вспомнил чего на 45 не хватает.. что бы маки можно было с разделителем ':' вводить

Share this post

Link to post
Share on other sites
