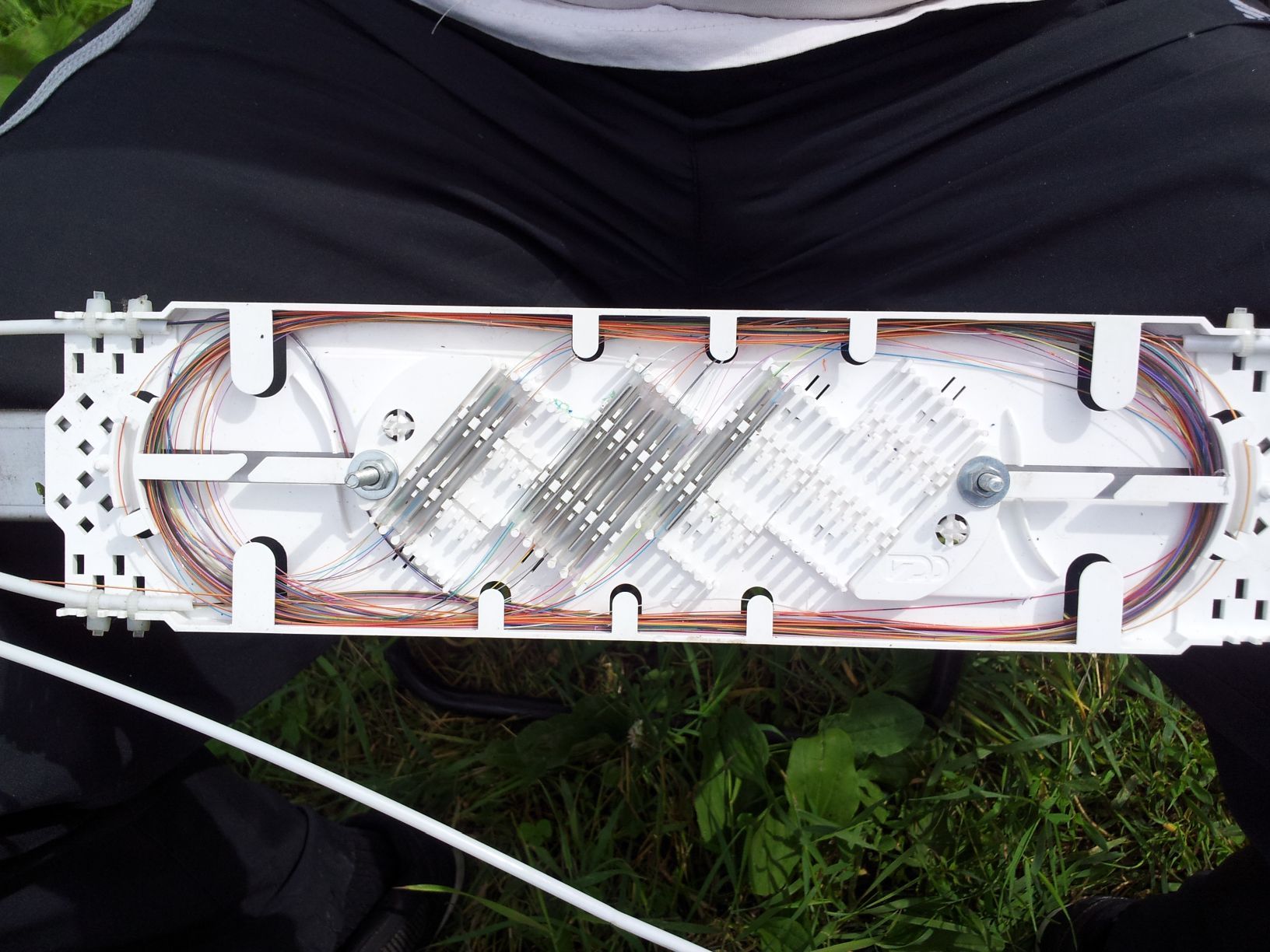

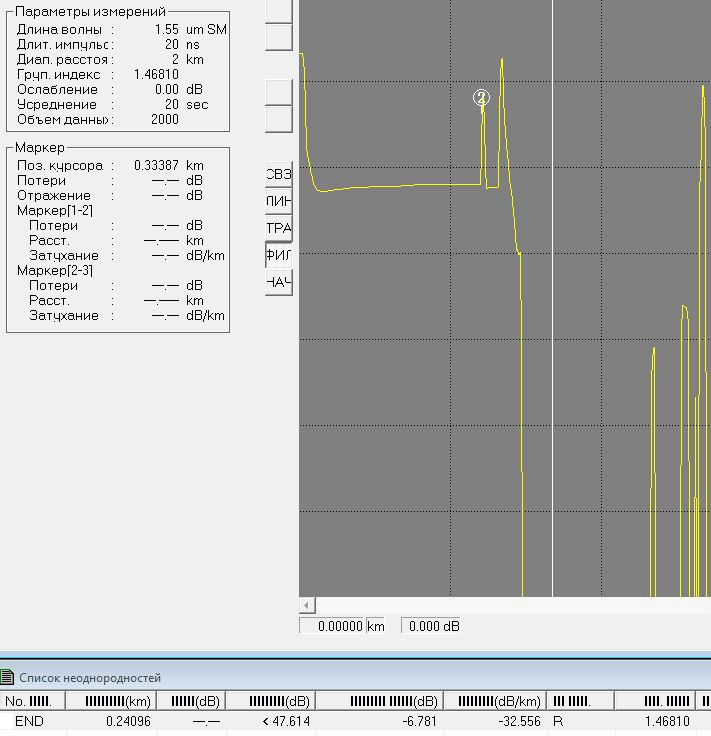

Lecter Posted August 10, 2012 Сварили муфту, кабель одномод, муфта МОГушка. Кабеля варятся все в муфте (между домами тоже). Вижу такую рефлектограмму по всем волокнам (!) идущим через муфту (см. схему). Кабель монотуб с силовым в виде двух проволок (ИНКАБ вроде не помню). В муфту завел все ровно 100%, проверено, перегибов в кассете тоже вроде как нет (см. картинку). Но рефлектограммы показывают высокое затухание (отраженка в муфте), хотя линк везде поднялся без проблем :)) Поясните в чем может быть проблема? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
biox Posted August 10, 2012 Цитирую коллегу - у вас волокно не проварилось. Такое может быть если обезжиривали волокно не очень тщательно и в итоге оно после сварки лопается в кдзс'е Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Lecter Posted August 10, 2012 На рефлектограмме, событие 2 - это муфта? Если это так, то у вас не сварка, а механическое соединение двух волокон. Да это муфта. Не механическое :)) Лично варил. Опыт у меня достаточный чтобы сварить правильно :))) Все не проварились? Странно, обезжирование нормальное, как обычно, сварка не боле 0,04...Первый раз такое Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Lecter Posted August 10, 2012 Цитирую коллегу - у вас волокно не проварилось. Такое может быть если обезжиривали волокно не очень тщательно и в итоге оно после сварки лопается в кдзс'е Если лопается - там никакой линк не поднимется. А линки есть Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
arseniiv Posted August 10, 2012 а это нормально что несколько волокон в одну гильзу? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
OSVLD Posted August 10, 2012 (edited) На рефлектограмме событие 2 - слишком большое отражение, при норм. сварке такого быть не должно. Или не проварилось, или трещина в волокне где-то... вообщем ИМХО проблема в этом. P.S. прочитал первый пост повнимательнее - если такая картина по всем волокнам - может быть где-то перегнули/ударили кабель ? Попробуйте снять рефлектограмму на другом диапазоне (вдруг это фантом какой нибудь наложился, хотя не похоже) и полезно было бы еще посмотреть на 1310нм что там будет. Edited August 10, 2012 by OSVLD Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ddbys Posted August 10, 2012 Непонятно,почему событие на всех волокнах,может попытаться точнее его локализовать,допустим повреждении кабеля вблизи муфты.Например при прокладке кабеля конец,за который тащили могли загнуть,замять раздавить и это не бросилось в глаза.Просто сложно представить что все сварки в муфте аппарат сварил одинаково ,причем с не самым частым косяком.Или проверяйте аппарат,тогда он и дальше должен также подводить. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
arseniiv Posted August 10, 2012 ударили кабель это ж как надо ударить кабель? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Lecter Posted August 11, 2012 а это нормально что несколько волокон в одну гильзу? Кто Вам такое сказал?? Там гильзы лежат в ложементе в 2 этажа Аппарат 100% работоспособен, FITEL S177A, недавно из обслуживания вернулся. После варил линию 3 км: кросс====муфта====муфта=====кросс все отлично, потери очень малы. Т.е. все проварилось. Здесь же не знаю даже что и думать, ибо в муфте несколько кабелей соединяются разные дома, и везде этот косяк... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fivtin Posted August 11, 2012 какому участку на схеме соответствует данная рефлектограмма? неплохо было бы замерить на другой длине волны и с другой стороны сделать рефлектограмму Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
gohn1985 Posted August 11, 2012 переварите муфту, перед этим сделайте калибровку разряда! и такие гильзы нельзя доводить до полного "запекания", они гнут волокна на концах кдзс! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Lecter Posted August 11, 2012 (edited) какому участку на схеме соответствует данная рефлектограмма? неплохо было бы замерить на другой длине волны и с другой стороны сделать рефлектограмму Между двумя домами, сварка этих домов в муфте (на схеме немного не так изображено, схема делалась мной, мне так нагляднее) переварите муфту, перед этим сделайте калибровку разряда! и такие гильзы нельзя доводить до полного "запекания", они гнут волокна на концах кдзс! Переварить уже не получится, там "сидят" более 100 абонов. Линк есть, с этим все ОК. Меня интересуют причины данного недоразумения. И как не доводить до полного запекания? Я выставляю на сварочнике программу для КДЗС всегда, исходя из этого сарочник выбирает время запекания. А вот про калибровку разряда верно подмечено....не подумал сразу. Вы имеете ввиду КДЗС 40-ки? Edited August 11, 2012 by Lecter Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
gohn1985 Posted August 11, 2012 да, их и имею ввиду, в режимах печки можно выставить время запекания, уменьшите время... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Lecter Posted August 11, 2012 да, их и имею ввиду, в режимах печки можно выставить время запекания, уменьшите время... учту спасибо Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Lecter Posted August 11, 2012 (edited) Да это все я знаю и использовал сто тыщ раз, и "фонарик" есть, причем очень хороший, японский Фотом, проблема в том что муфта усажена и упакована в колодец....и никто не даст ее вскрыть, а если и дадут то после "люлей" )) Так что пока жду )) Edited August 11, 2012 by Lecter Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Vasmer Posted August 11, 2012 а каким образом вы ее без измерений-то запаковали ? сперва ведь меряют , а потом запечатывают Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted August 11, 2012 Наверно колодцы Ростелекома=) там всегда подгоняют во время выполнения работ, отсюда и косяки. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Vasmer Posted August 12, 2012 болт надо класть на эти гонки как только так сразу основной девиз при таких муфтах которые в термоусадку надо усаживать Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
OSVLD Posted August 12, 2012 ударили кабель это ж как надо ударить кабель? Молотком например... Уронить на него кирпич с высоты... Я последнее время уже ни чему не удивляюсь. Кстати, версия с КДЗС помоему очень неплоха... И, кстати тогда картина на 1310 будет значительно лучше чем на 1550. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
arseniiv Posted August 13, 2012 Уронить на него кирпич с высоты. Скорее уж целую кучу кирпичей. Одним кирпичем по кабелю попасть с высоты - это надо ооочень постараться))) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fivtin Posted August 13, 2012 случайности такие бывают... захочешь потом повторить - ни за что не получится :) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
