Использование ERD-2.0 в шкафах с PC-роутерами

Использование ERD-2.0 в шкафах с PC-роутерами.

Предлагаю вариант использования ERD-2.0 в качестве средства мониторинга и термостата в шкафах с PC-роутерами. Сразу отмечу, что основная особенность шкафов с PC-роутерами: питание материнской платы и сопутствующих устройств от одного компьютерного (AT\ATX) блока питания. У нас в сети в одном шкафе помимо PC-материнки запитан 8-портовый свитч и две точки доступа.



Нам потребовался функционал только средства термостата и сигнализации открытия двери. Остальные возможности остались пока не востребованы: система работает стабильно и за несколько лет не было ни одного "зависания" - вобщем reset не пригодился.

Так как до внедрения системы мониторинга у нас в шкафу уже были смонтированы 12-вольтовые вентиляторы, то необходимо было решить задачу их питания. Решили отказаться от релейной схемы и собрали небольшое устройство согласования. Оно выполняет 2 функции - увеличивает нагрузочную способность встроенных в ERD-2.0 ключей управления нагрузкой и делает инверсию работы. В стандартном варианте ERD-2.0, на реле подаётся питание, только когда температура ниже нижнего предела. Когда выше верхнего предела - реле выключается. Поэтому и пришлось произвести инверсию аппаратно.



Схема, вариант конструкции и графики работы - смотрите во вложениях.

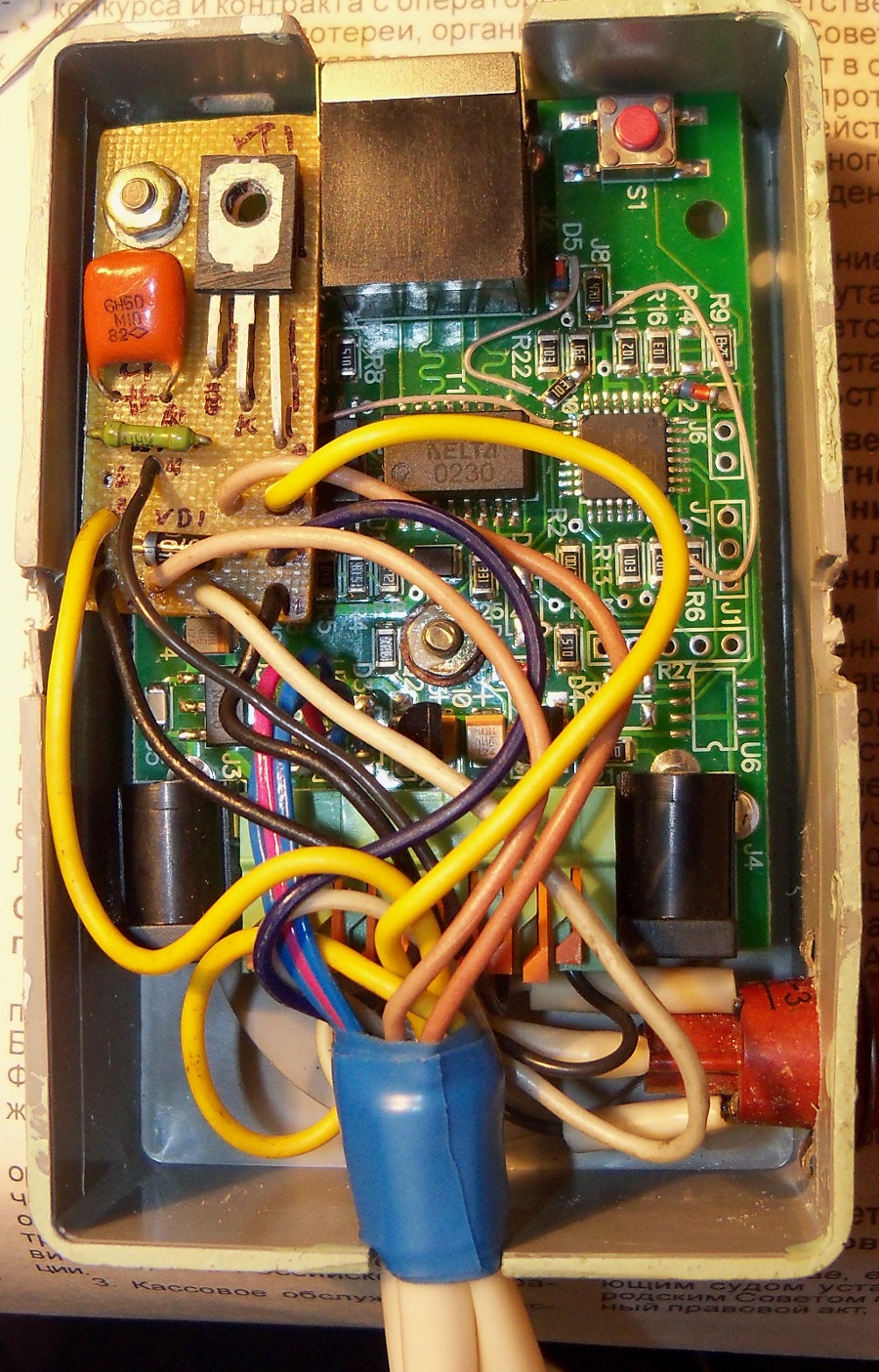

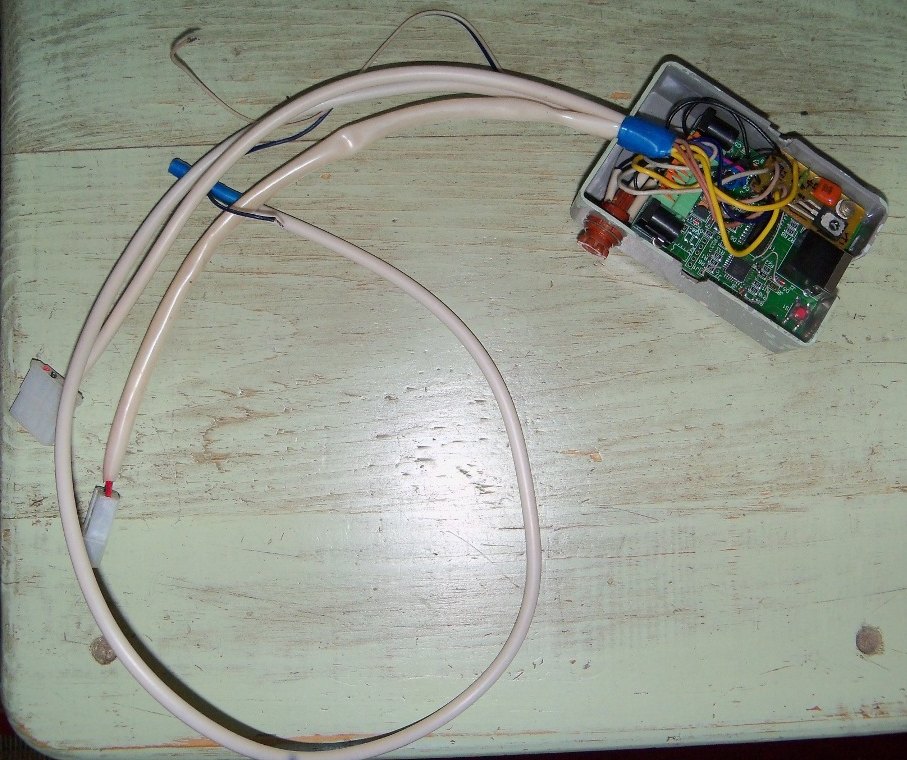

Схема была собрана на небольшой плате из фольгированного стеклотекстолита методом ручной фрезеровки. Плата закреплена над платой ERD-2.0 с помощью стоек. Вся конструкция помещена в корпус от старой розетки 220В. В качестве крышки используется нефольгированный стеклотекстолит по размеру розетки, который прижимается изолентой. Разработчики ERD-v2.0 в качестве корпуса рекомендуют использовать распред-коробку KP2603, но в нашем случае она в ящик не влезала и решили сделать самодельный.



Реализация схемы не ограничивается именно этим вариантом - фантазируйте, пробуйте.

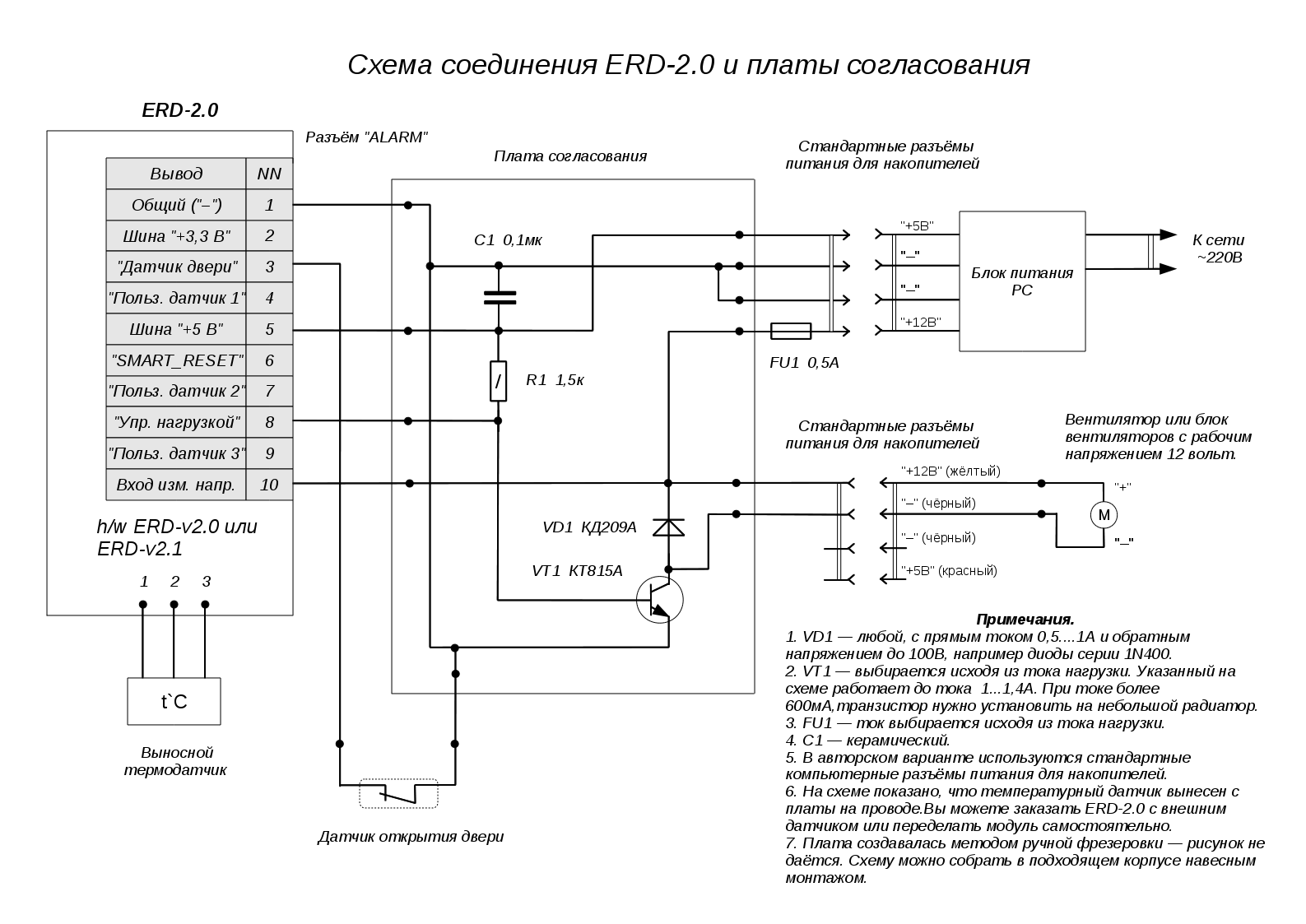

Несколько пояснений к схеме:

1. Для геркона двери с блока выведены 2 проводка и сам геркон соединяется на скрутку.

2. Так как мы приобрели базовый функционал ERD-2.0, для увеличения точности измерения температуры микросхема датчика была самостоятельно вынесена с платы на небольшой отрезок провода.

3. Предохранитель нужен для защиты от короткого замыкания в случае придавливания кабеля крышкой или пробоя микросхем в вентиляторах. Ток предохранителя выбирается на 250...500мА выше рабочего потребляемого тока блока вентиляторов.

4. Вход контроля напряжения (выв. 10 ERD-2.0) соединён после предохранителя к шине +12 В. Это нужно для контроля целостности предохранителя. Как вариант, можно соединить вывод 10 с коллектором транзистора. В этом случае будет контроль подачи напряжения на вентилятор.

5. На плату ERD-2.0 ничего не паяется (кроме термодатчика), поэтому в случае поломки модуля можно без проблем сделать перекоммутацию на разъёме "ALARM" и установить новый модуль.

6. Схема согласования протестирована и работает на двух аппаратных версиях плат ERD-2.0: ERD-v2.0 и ERD-v2.1 с версиями прошивок до Firmware v5 включительно.

7. Для соединения блока с блоком питания и блоком вентиляторов, были использованы стандартные разъёмы питания периферии.

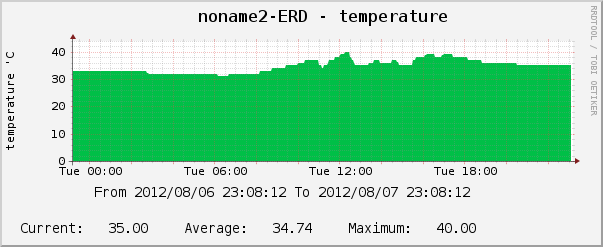

Во вложении представлены графики работы термостата:

post-104742-026500500 1344349027_thumb.png

post-104742-025258900 1344349017_thumb.png

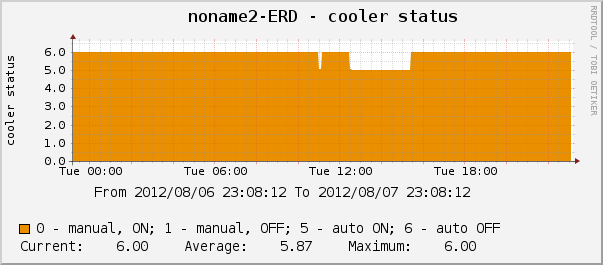

На модуле задан минимум 35град. и максимум 40град. Как видно, на графике режима работы выхода управления пользовательской нагрузкой, когда температура менее 40град. выход находится в режиме "6" (Auto OFF). При превышении температуры выше 40град, выход переходит в режим "5" (Auto ON). При снижении температуры до заданного минимума, происходит обратный переход в режим "6".

post-104742-073654700 1344348973_thumb.jpg

post-104742-018460400 1344348987_thumb.jpg

post-104742-021747600 1344573983_thumb.png

Изменено пользователем netmouse

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Это прекрасный пример того как можно использовать функцию термостата, несомненно все картинки и описания пошли в "зачёт".

И конечно же netmouse бесплатно получит устройство ERD-3.0 от отдела разработок компании НАГ.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо, Дмитрий. Устройство очень интересное и по мере освоения и применения, постараюсь делиться опытом работы.



В схему внесены небольшие изменения:

  • исправлена опечатка в примечании,
  • добавлено пояснение к значку датчика двери,

Старый вариант удален (scheme_v1.png) и запубликован новый (scheme_v1.1.png).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Схема проверена с прошивкой Firmware v5. В тексте статьи сделано соответствующее изменение.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Схема проверена с прошивкой Firmware v5. В тексте статьи сделано соответствующее изменение.

устройство работает без нареканий?

кстати железная часть платы обновилась до версии ERD-2.3, а версия 3 обновилась до ERD-3.2

За вами, до сих пор закреплено право выбрать бесплатно любую в качестве награды за свои труды.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

устройство работает без нареканий?

Прошло 3 года с момента написания статьи и запуска устройства в одном из наших коммуникационных шкафов.

За всё время устройство зависло всего один раз по причине работ энергетиков (в шкафе у нас нет ИБП). Используемое железе и ПО: SysName: ERD-2.0_1:012:188, Firmware: v.5.

Температурный режим работы: от -20 до +40 градусов. Считаю данный экземпляр надёжным, хотя возможно со мной не согласятся другие пользователи, у которых устройство не работает как надо.

К сожалению, так получилось, что сеть у нас не стала развиваться дальше и другие устройства ERD небыли установлены - я и ограничился этой статьёй.

Устройство здОрово выручает в плане телеметрии (охрана\температура), а также поддержки нужной температуры внутри шкафа.

Изменено пользователем netmouse

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

устройство работает без нареканий?

Прошло 3 года с момента написания статьи и запуска устройства в одном из наших коммуникационных шкафов.

За всё время устройство зависло всего один раз по причине работ энергетиков (в шкафе у нас нет ИБП). Используемое железе и ПО: SysName: ERD-2.0_1:012:188, Firmware: v.5.

Температурный режим работы: от -20 до +40 градусов. Считаю данный экземпляр надёжным, хотя возможно со мной не согласятся другие пользователи, у которых устройство не работает как надо.

К сожалению, так получилось, что сеть у нас не стала развиваться дальше и другие устройства ERD небыли установлены - я и ограничился этой статьёй.

Устройство здОрово выручает в плане телеметрии (охрана\температура), а также поддержки нужной температуры внутри шкафа.

считаю это отличным результатом
