option82 vlanperuser на mikrotik + des-3200

надо настроить vlanperuser и dhcp option 82 на моих rb750 и des-3200



есть mikrotik rb750 (192.168.88.1), на нем крутится dhcp сервер, и через него все ходят в интернет, он же ограничивает скорость по ip адресу пользователя.



к 192.168.88.1 прикручен des-1016 к которому подключены пользователи, они получают ip адреса по DHCP, статический IP на мак-адрес не фиксируется. У тех кто подключен к des-1016 все должно остаться по старому.



к 192.168.88.1 прикручен des-3200 (192.168.88.2)в качестве коммутатора доступа для новых пользователей.



надо чтоб 192.168.88.1 раздавал ip адреса и все для работы пользователям подключенным к 192.168.88.2 используя option 82.

надо чтоб у пользователей которые за 192.168.88.2 был vlanperuser



со временем будут еще коммутаторы доступа типа des-3200, они будут подключены к 192.168.88.2, или через тупой свич к 192.168.88.1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

надо чтоб 192.168.88.1 раздавал ip адреса и все для работы пользователям подключенным к 192.168.88.2 используя option 82.

Микротиковский DHCP-сервер этого не умеет.

Потребуется настроить на компьютере отдельный сервер DHCP или RADIUS.



надо чтоб у пользователей которые за 192.168.88.2 был vlanperuser

Тогда option 82 не нужна, в DHCP-сервере можно привязывать клиентские параметры прямо к vlan-интерфейсу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

как надо настроить MT

и как надо настроить des-3200

помогите пожалуйста

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

как надо настроить MT

/interface vlan

add name=vlan1 vlan-id=1001 interface=ether5

...

add name=vlan24 vlan-id=1024 interface=ether5



/ip address

add address=10.0.1.0/24 interface=vlan1

...

add address=10.0.24.0/24 interface=vlan24



/ip pool

add name=pool1 ranges=10.0.1.2-10.0.1.254

...

add name=pool24 ranges=10.0.24.2-10.0.24.254



/ip dhcp-server

add authoritative=yes name=dhcp1 interface=vlan1 address-pool=pool1

...

add authoritative=yes name=dhcp24 interface=vlan24 address-pool=pool24



/ip dhcp-server network

add address=10.0.1.0/24 gateway=10.0.1.1

...

add address=10.0.24.0/24 gateway=10.0.24.1



и как надо настроить des-3200

config vlan default delete 1-24



create vlan u1 tag 1001

config vlan u1 add untagged 1

config vlan u1 add tagged 25

...

create vlan u24 tag 1024

config vlan u24 add untagged 24

config vlan u24 add tagged 25



save

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

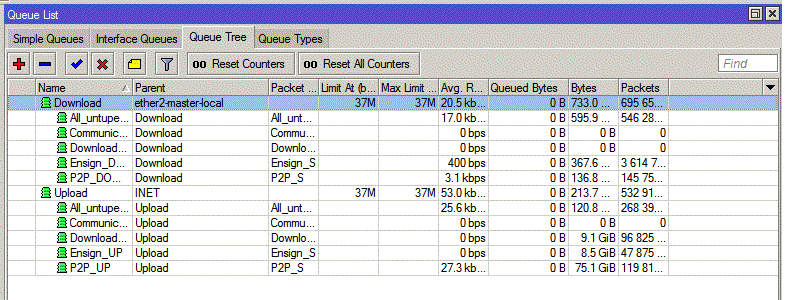

как теперь добавить эти вланы сюда:

post-76961-042274300 1343167224_thumb.gif

?

или они там и так оказались так как так как все на интерфейсе ether2?

Изменено пользователем holodkov

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

что означает строка?

config vlan u24 add tagged 25

у меня des-3200-28f

пользователи будут на 1-27 портах, к 28 будет подключен rb750, как в этом случае эта строка должна выглядеть?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

config vlan u24 add tagged 28

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

адреса дает, но в интернет не пускает, что еще не хватает для счастья?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

адреса дает, но в интернет не пускает, что еще не хватает для счастья?

Настроить Nat на микротике

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

так до него даже пинги не ходят от пользователей, наверное должны?

вообще куда должны ходить пинги с пользовательских машин подключенных по такой схеме?

Изменено пользователем holodkov

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

так до него даже пинги не ходят от пользователей, наверное должны?

вообще куда должны ходить пинги с пользовательских машин подключенных по такой схеме?



Если сделано как предлагал Ilya Evseev, то в каждом vlan у вас свой DHCP и основной шлюз 10.0.1.1, 10.0.2.1 и т.д. Шлюзы точно должны пинговаться.

А интернет будет, если помаскарадить эти подсети.



Кстати шлюзы не забыли развесить по интерфейсам в ip->addresses?

vlan1 - 10.0.1.1/24

vlan2 - 10.0.2.1/24 и т.д.

Изменено пользователем Rus123

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

шлюзы не забыл развесить по интерфейсам.

шлюзы не пингуются

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

какое NAT правило должно быть для такой 10.0.1.0 подсети?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

шлюзы не забыл развесить по интерфейсам.

шлюзы не пингуются



на 3200 в таблице маков по vlan'ам маки видать клиентские и микротиковские?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

при попытке попинговать чтонибудь типа ya.ru происходит попытка пинговать правильный ip адрес, но пинги не проходят

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

какое NAT правило должно быть для такой 10.0.1.0 подсети?





Ну если сети идут по порядочку 10.0.1.0/24,10.0.2.0/24 , то можно правило вообще для всего серого 10-го диапазона сделать

аля

/ip fi nat add chain=srcnat src-address=10.0.0.0/8 action=masquerade

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

на порту к которому подключен пользователь видно пользовательский мак.

на порту который смотрит на микротик видно микротиковские маки



/ip fi nat add chain=srcnat src-address=10.0.0.0/8 action=masquerade

не помогло. к тому же уже есть такое правило:

/ip fi nat add chain=srcnat action=masquerade

как я понимаю его достаточно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

на порту к которому подключен пользователь видно пользовательский мак.

на порту который смотрит на микротик видно микротиковские маки



И с тика пингуется клиент?



Например, с 10.0.24.1 пингуется клиент с присвоенным ему адресом по dhcp от тика 10.0.24.254?



Дабы не мучаться - киньте в лс белый ip, логин и пароль от тика. Можно создать пользователя на с правами на read, если боитесь, что я что-нибудь поломаю.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

не боюсь, я сейчас попробую по новому перенастроить. если не получится постучусь

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

спасибо Rus123 помог.

конфиг должен быть таким:

mikrotik:

/interface vlan
add name=vlan1 vlan-id=1001 interface=ether5
...
add name=vlan27 vlan-id=1027 interface=ether5

/ip address
add address=10.0.1.1/24 interface=vlan1
...
add address=10.0.27.1/24 interface=vlan27

/ip pool
add name=pool1 ranges=10.0.1.2-10.0.1.254
...
add name=pool27 ranges=10.0.27.2-10.0.27.254

/ip dhcp-server
add authoritative=yes name=dhcp1 interface=vlan1 address-pool=pool1
...
add authoritative=yes name=dhcp27 interface=vlan27 address-pool=pool27

/ip dhcp-server network
add address=10.0.1.0/24 gateway=10.0.1.1
...
add address=10.0.27.0/24 gateway=10.0.27.1



des-3200-28f

config vlan default delete 1-27

create vlan u1 tag 1001
config vlan u1 add untagged 1
config vlan u1 add tagged 28
...
create vlan u27 tag 1027
config vlan u27 add untagged 27
config vlan u27 add tagged 28

save



кажется ничего не напутал

Изменено пользователем holodkov

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

уже есть такое правило:

/ip fi nat add chain=srcnat action=masquerade

как я понимаю его достаточно.

здесь не помешает "src-address=10.0.0.0/8 interface=ether1".

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



здесь не помешает "src-address=10.0.0.0/8 interface=ether1".



Если уж до конца, то "out-interface=ether1" и небольшой фикс для строки

add address=10.0.27.1/24 interface=vlan24, как то все с 1-й по 27-ю подсеть, а vlan по старому 24-й.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Это если выдавать подсеть на порт абонента, а если сеть одна и нужно на порт абонента выдавать один IP из этой сети? То есть микротик в роли роутера и много L2 коммутаторов, нужно привязать один ip к конкретному порту?
