SashaGub Posted June 23, 2012 Posted June 23, 2012 Ситуация такая есть линк протяжностью 22км., над морем, высота первой мачты где-то 30м, второй также 15м, прямая видимость. Используются карточки RB711GA-5HnD упаковане в Алюмбоксы, в качестве антен Ubiquiti RocketDish 5G-30, сигналы на антене -73 dBm, используются оба чейна, прошивка 5.17. Так вот суть вопроса такова наблюдаются частые обрывы, выглядят они так: сначала сигнал уменьшается до -80 dBm, потом совсем уходит и снова устройства конектятся. Обрывы идут очень часто, в час по 3-4 обрыва, сейчас ситуация немного изменилась - заменили блок питания PoE с 12 вольт на Ubiquiti 24 вольта, количество обрывов уменшилось 2-3 обрыва на 3 часа, но это все равно не стабильная работа, ставили параллельно к базе клиента (по принципу треугольника PtmP ) у клиента все нормально, а нас рвет. Есть соседи с такм же оборудованием через 400м. У них сигналы похуже, условия те же, даже по хуже, но такого не наблюдается. Эфир мониторили (сканировали) чистый, пробовали частоту двигать ничего не получается, ближайшая несущая по эфиру через 100mHz . Сейчас пытаемся прошерстить все вопросы по стабильности питания. Для себя разложили вопросы которые стоит проверить: 1. Питание - стабильность и т.д. 2. Ликвидность МТ карточек – возможно брак 3. Зона Френеля – не обеспечена. Но кто подскажет на что еще стоит обратить внимание или у кого какие мысли есть по этому вопросу? Вставить ник Quote
SashaGub Posted June 23, 2012 Author Posted June 23, 2012 В вдогонку еще опишу некоторые моменты, раньше на этом линке стояли RB411AH, с решетками (антенны) в частоте 2,4 Ггц, все прекрасно работало 3 года, но вначале этого года начались такие симптомы которые описаны выше (обрывы с уменьшением сигнала) , мы думали что это произошло из за насыщения эфира и заменили оборудование 5 Ггц., но симптомы не ушли. Вставить ник Quote
SashaGub Posted June 23, 2012 Author Posted June 23, 2012 Загруженность процессоров RB711, температура, напряжение в норме. Вставить ник Quote
Saab95 Posted June 23, 2012 Posted June 23, 2012 Антенны рокетдиш не самые лучшие, скорее одни из худших. Что можно попробовать: 1. Поставить нормальные блоки питания, проверить витую пару, проверить заземление/его отсутствие на корпусах и антеннах. 2. Поиграться с мощностью, поставить как больше, так и меньше, проверить качество работы. 3. Переключить в режим A-only, проверить как работает. 4. Отключить один из каналов на обоих антеннах, проверить как работает. 5. Проверить соединения в кабелях антенны, покрутить антенны в стороны и отрегулировать наклон. 6. Сменить частоту работы. 7. Проверить то, как происходит обрыв. Если сигнал уменьшается только на одной стороне - возможно устройства ловят помеху от радара военных. Сейчас многие в 5ггц с таким сталкиваются, помогает только увеличение силы сигнала/замена антенн. Вставить ник Quote
SashaGub Posted June 23, 2012 Author Posted June 23, 2012 (edited) 1. Поставить нормальные блоки питания, проверить витую пару, проверить заземление/его отсутствие на корпусах и антеннах. Нормальные это какие? Витая пара проверялась менялась и т.д. Заземление нужно или нет, оно есть? 2. Поиграться с мощностью, поставить как больше, так и меньше, проверить качество работы. 3. Переключить в режим A-only, проверить как работает. 4. Отключить один из каналов на обоих антеннах, проверить как работает. 5. Проверить соединения в кабелях антенны, покрутить антенны в стороны и отрегулировать наклон. Ок, это проверим. 6. Сменить частоту работы. Уже делали, результата не дало. 7. Проверить то, как происходит обрыв. Если сигнал уменьшается только на одной стороне - возможно устройства ловят помеху от радара военных. Сейчас многие в 5ггц с таким сталкиваются, помогает только увеличение силы сигнала/замена антенн. Не понял, а как проверить в режиме PtP на одном или на 2-х устройствах - сигнал же будет одинаково отображаться что в первой, что второй точке или я чего то не понял? В режиме PtmP: RB711GA-5HnD (client A) RB711GA-5HnD (baza)<-> RB711GA-5HnD (client Мы) сигнал теряется только у нас, у другого клиента все нормально, возможно то что Вы имели ввиду в 7 пункте. Edited June 23, 2012 by SashaGub Вставить ник Quote
Constantin Posted June 23, 2012 Posted June 23, 2012 меняйте антенны, -73 это гавно уровни для расстояния 22 км скорее всего чистой зоны френеля нет, либо подымайте выше обе стороны Вставить ник Quote
Saab95 Posted June 23, 2012 Posted June 23, 2012 7. Проверить то, как происходит обрыв. Если сигнал уменьшается только на одной стороне - возможно устройства ловят помеху от радара военных. Сейчас многие в 5ггц с таким сталкиваются, помогает только увеличение силы сигнала/замена антенн. Не понял, а как проверить в режиме PtP на одном или на 2-х устройствах - сигнал же будет одинаково отображаться что в первой, что второй точке или я чего то не понял? В режиме PtmP: RB711GA-5HnD (client A) RB711GA-5HnD (baza)<-> RB711GA-5HnD (client Мы) сигнал теряется только у нас, у другого клиента все нормально, возможно то что Вы имели ввиду в 7 пункте. У вас есть база AP и ваша клиентская точка Station. В окне статуса на клиенте показываются уровни сигналов на прием Rx и передачу Tx. Если на клиенте падает уровень сигнала только на Rx - значит он ловит помеху, сигнал Tx при этом должен оставаться без изменений. Это вы можете посмотреть и на базе, только там Tx и Rx будут уже со стороны базы, и уменьшаться должен уровень по Tx уже. На клиенте так же стоит посмотреть на уровень шума в момент возникновения проблемы, и как вариант на вкладке ADVANCED в пункте Noise Floor Threshold указать вручную уровень шума, например -97, -104 и т.д. и посмотреть на то, будут падения или нет. Можете попробовать для теста соединить антенну с корпусом без использования ВЧ кабелей. купите специальные пигтейлы с таким разъемом, что бы он накрутился на разъем антенны, с другой стороны должен быть разъем для подключения к вашей плате - MMCX. Тем самым вы сможете увеличить уровень сигнала, исключив потери в кабеле. Обычно для таких линков применяют антенны Jirous 29db Duplex, пластиковый корпус JR-200 крепится прямо на нее. Сейчас так же появилась серия таких антенн с припиской MIMO, стоят дешевле, качество похуже. Ну и естественно можно сменить тип оборудования для создания канала, например на то, которое использует радиокарты wimax 802.16d, тогда в случае помехи при достаточном запасе уровней сигналов просто кратковременно упадет модуляция и скорость, но канал обрываться не будет. Вставить ник Quote
SashaGub Posted June 24, 2012 Author Posted June 24, 2012 (edited) По сегодняшнему наблюдению TX и RX ведут себе не стабильно, а точнее TX на клиенте прыгает (меняется и очень быстро, может стоять, а может уйти ) такое ощущение, что возле антенны кто-то проходит. Мощность на карточке сейчас 13 dBm, подымали и опускали, вроде как на низкой мощности меньше обрывов. Обрывы как аптайм в MikroTik не регистрируются. Edited June 24, 2012 by SashaGub Вставить ник Quote
tartila Posted June 25, 2012 Posted June 25, 2012 По сегодняшнему наблюдению TX и RX ведут себе не стабильно, а точнее TX на клиенте прыгает (меняется и очень быстро, может стоять, а может уйти ) такое ощущение, что возле антенны кто-то проходит. Мощность на карточке сейчас 13 dBm, подымали и опускали, вроде как на низкой мощности меньше обрывов. Обрывы как аптайм в MikroTik не регистрируются. Скорее всего военный радар. Наблюдал подобное - симптомы были аналогичные. И тоже на 5ГГц. В spectral-history/spectral-scan наблюдал резкие пики (ООЧЕНЬ редко) до -20dB на произвольных частотах острым пиком. Результатом было ухудшение уровня (для меня не понятно - почему), обрывы связи, но при этом сохранялся высокий CCQ и Signal-To-Noise был > 45 dB. Заменили на оборудование РРЛ на 80ГГц - там проблем не наблюдается (видимо, в виду технологических особенностей самой антенны). Вставить ник Quote
SashaGub Posted June 25, 2012 Author Posted June 25, 2012 Скорее всего военный радар. Наблюдал подобное - симптомы были аналогичные. И тоже на 5ГГц. В spectral-history/spectral-scan наблюдал резкие пики (ООЧЕНЬ редко) до -20dB на произвольных частотах острым пиком. Результатом было ухудшение уровня (для меня не понятно - почему), обрывы связи, но при этом сохранялся высокий CCQ и Signal-To-Noise был > 45 dB. Заменили на оборудование РРЛ на 80ГГц - там проблем не наблюдается (видимо, в виду технологических особенностей самой антенны). Скорей всего что Ваша правда, только теперь остался вопрос как с ними бороться, ведь никто не гарантирует что при покупке Jirous-ов что-то измениться, а результат нужен не наверняка, а точный, плюс ко всему хочу отметить, что работаем мы легально - имеем лицензию на 2Ггц и 5Ггц, как оставаясь в этих частотах добиться стабильности канала? Вставить ник Quote
Saab95 Posted June 25, 2012 Posted June 25, 2012 Заходите в гугльмапс и ищите в том направлении, куда у вас антенна смотрит какую-то военную базу. Далее придумываете способы экранировки. Вставить ник Quote
tartila Posted June 25, 2012 Posted June 25, 2012 Скорее всего военный радар. Наблюдал подобное - симптомы были аналогичные. И тоже на 5ГГц. В spectral-history/spectral-scan наблюдал резкие пики (ООЧЕНЬ редко) до -20dB на произвольных частотах острым пиком. Результатом было ухудшение уровня (для меня не понятно - почему), обрывы связи, но при этом сохранялся высокий CCQ и Signal-To-Noise был > 45 dB. Заменили на оборудование РРЛ на 80ГГц - там проблем не наблюдается (видимо, в виду технологических особенностей самой антенны). Скорей всего что Ваша правда, только теперь остался вопрос как с ними бороться, ведь никто не гарантирует что при покупке Jirous-ов что-то измениться, а результат нужен не наверняка, а точный, плюс ко всему хочу отметить, что работаем мы легально - имеем лицензию на 2Ггц и 5Ггц, как оставаясь в этих частотах добиться стабильности канала? Никак не добьетесь на данных частотах. Главное условие стабильности - высокий SNR в момент включения радара, а значит проходное сечение волновода должно обеспечить необходимый SNR на данных мощностях при учете залетающих помех от радара, которые достигнут приемника. На практике этому соответствовала только релейка с волноводом диаметром с иголку. Вряд ли тут поможет спутниковая тарелка и тому подобные вещи. Вставить ник Quote

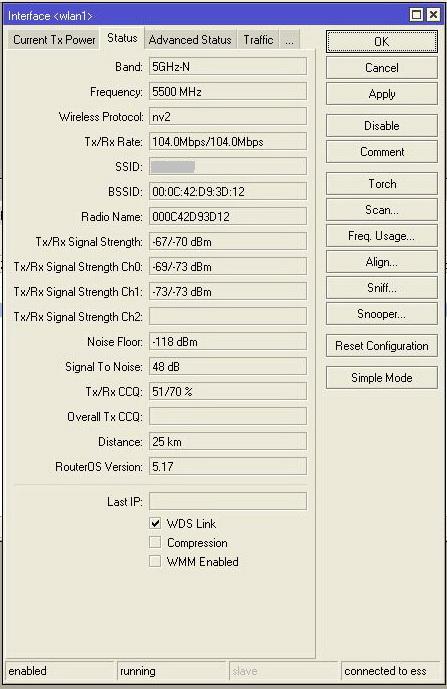

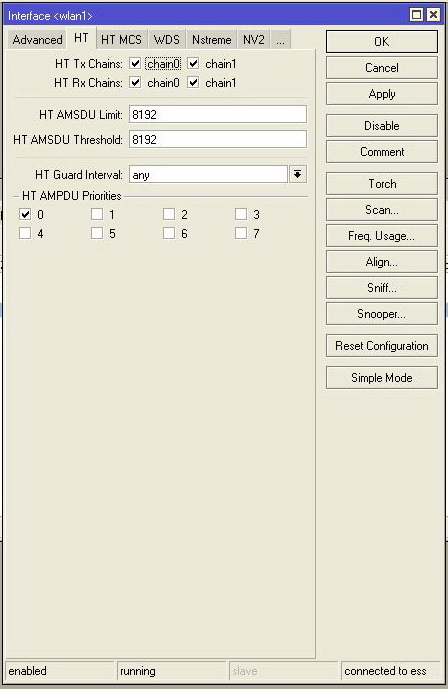

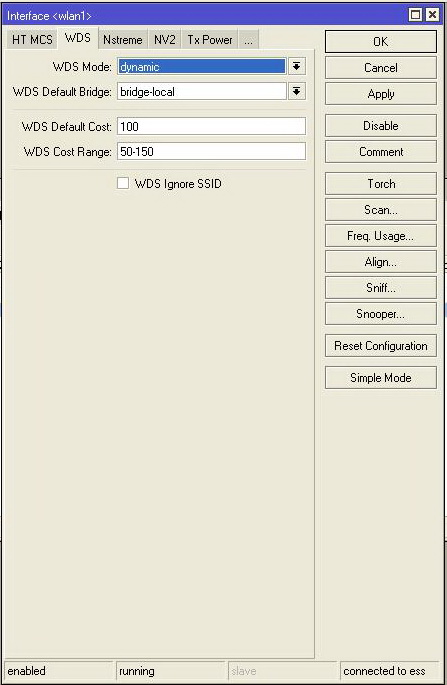

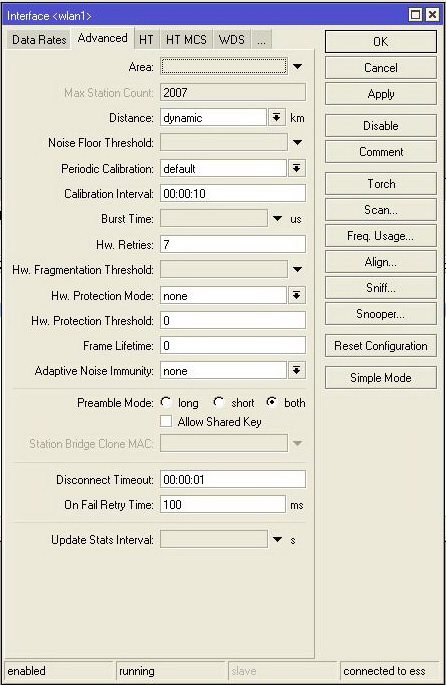

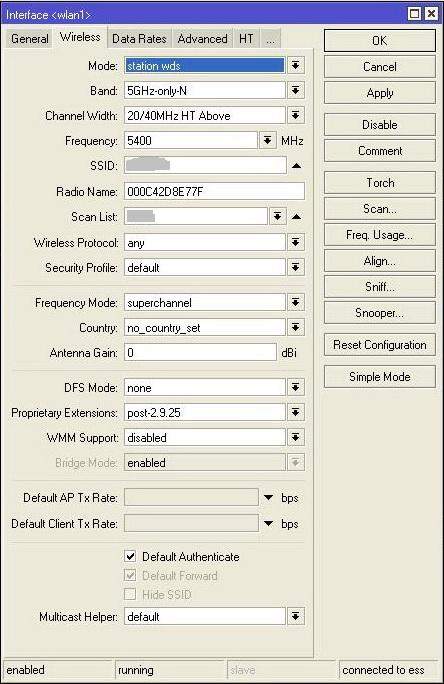

SashaGub Posted June 29, 2012 Author Posted June 29, 2012 (edited) После многих ревизий и манипуляций с антенной добились сигнала - 63 / -65 dBm, но проблема в том что он в течении 15 мин. может медленно уйти в - 85 dBm без видимых на то причин, Tx/Rx CQQ опускается при этом до 20/30%, после всех манипуляций количество обрывов уменьшилось, но обрывы все равно присутствуют. Анализ эфира ничего не показал. Вот скрины настроек сможет кто-то еще что подскажет. Напомню что есть соседи через 400м. с такими же настройками, у которых все нормально - мы работаем от одной антенны по принципу треугольника. Edited June 29, 2012 by SashaGub Вставить ник Quote
MaXToP Posted June 29, 2012 Posted June 29, 2012 может медленно уйти в - 85 dBm без видимых на то причин причина скорее всего в помехе, при возникновении помехи приемник карточки снижает чувствительность отгораживаясь от нее, вот и ухудшение сигнала, попробуйте включить читый А режим и 20мгц полосу поработайте на ней и посмотрите на обрывы связи Вставить ник Quote
hamachi Posted June 29, 2012 Posted June 29, 2012 +1 имеем такую же ситуацию,причем если работает в чистых отрезках диапазона,то сигнал стабильный -47,при помехах может снижаться до -70 при этом показатели линка уже никакие. Вставить ник Quote
Saab95 Posted June 29, 2012 Posted June 29, 2012 HT Guard Interval поставьте Long, для улице всегда надо использовать это значение. Если падает уровень сигнала - значит увеличивается уровень шума. На вкладке ADVANCED в пункте Noise Floor Threshold укажите вручную уровень шума и посмотрите на изменения сигнала во время действия помехи. Вставить ник Quote

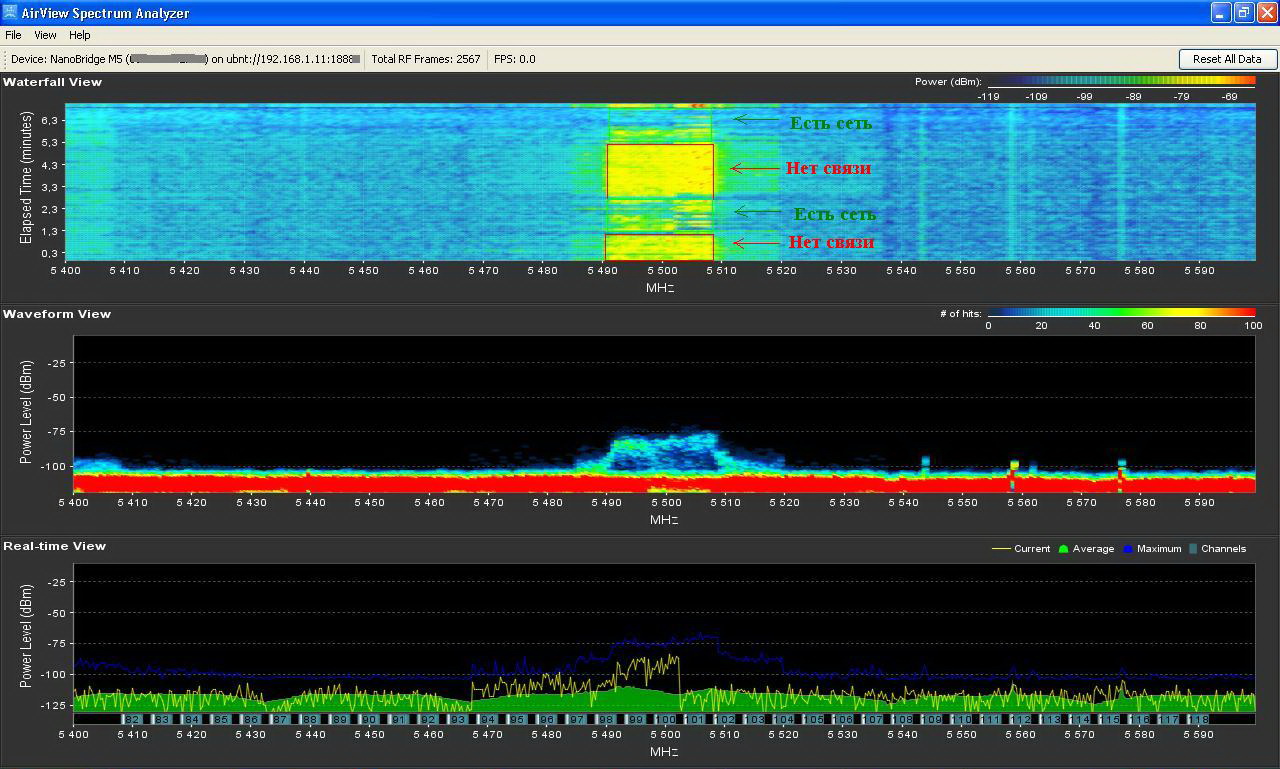

SashaGub Posted June 30, 2012 Author Posted June 30, 2012 Вот еще для анализа-картинка по сканированию эфира в моменты обрывов, может это чем то поможет: Вставить ник Quote

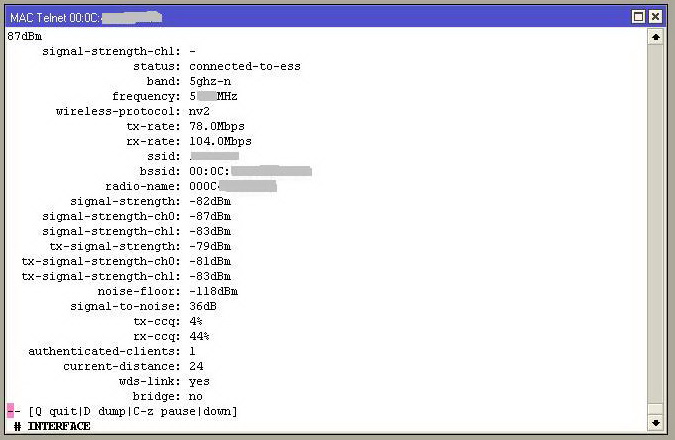

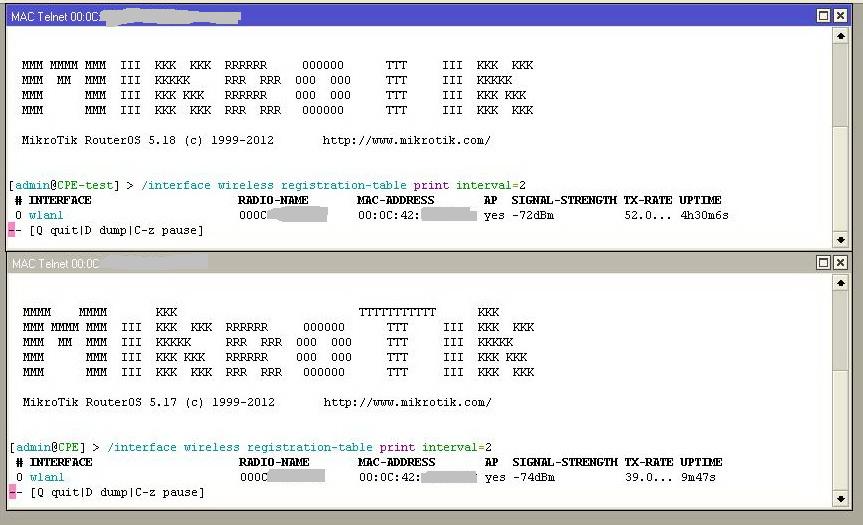

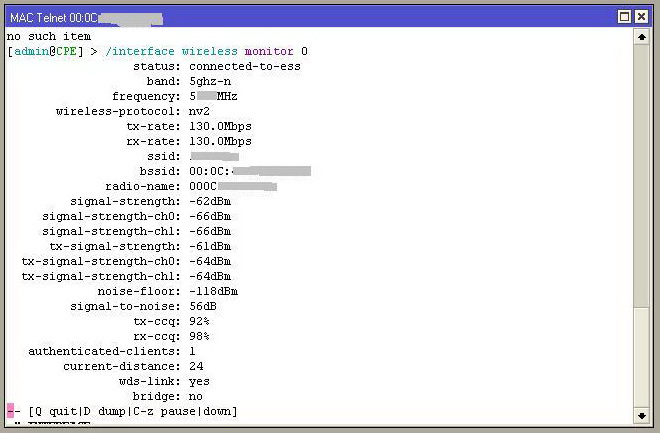

SashaGub Posted July 9, 2012 Author Posted July 9, 2012 Еще по вопросу подкину информацию может кто-то еще что-то подскажет: Поставили еще одну мачту в стороне на 120м. (так нам подсказали, что можно спрятаться от возможного радара - провели анализ по гуглмапу от возможной точки), проводили мониторинг на двух параллельно с одной базы (на одной антенне два клиента) ситуация не понятная сигнал на другой также уходил мелено но не синхронно по времени с первой . А вот скриншоты как происходит ситуация с сигналом на новой вышке (клиент): - нормальная работа инета - начинается перекос TX Rate и TX CCQ - и полный обвал, отсутствие сети Вставить ник Quote
Saab95 Posted July 9, 2012 Posted July 9, 2012 Если бы это был радар, то падали бы показатели только в одну сторону. На ваших скринах падает и Tx и Rx. Вставить ник Quote
SashaGub Posted July 9, 2012 Author Posted July 9, 2012 Если бы это был радар, то падали бы показатели только в одну сторону. На ваших скринах падает и Tx и Rx. А что же тогда это? Но падает же TX CCQ 4% против RX CCQ 44% на клиенте - я так понимаю, что помеха со стороны базы... Показатели сигналов также потихоньку уходят. Вставить ник Quote
