Организация DWDM сети SOS :)

Доброго всем времени суток. Заинтересовал вопрос по организации DWDM сети. Суть технологии в теории ясно. Но как приступил к практическому применению возникли некие трудности в понимании...так вот..

Нужно организовать связь в городе, между 3мя районами. Топология - кольцо. На каждом районе имеется коммутатор L3. Начал смотреть DWDM-SFP+ модули, мультиплексоры и т.д. и не понимаю как это всё соеденить. И нужны ли в данном случае OADM модули на каждом районе?

P.S. Прошу сильно не ругать, пишу диплом :) а в институте преподы ничего сами по этому вопросу не знают. Имхо - Российское образование

Был бы очень благодарен, если бы прислали в пайнте наглядную схему соединения

Share this post


Link to post
Share on other sites

Всёравно не понятны именно технические стороны данного вопроса. в частности - в топлогии кольцо Mux и Demux будут находиться в непосредственной близости друг с другом? и почему там пишут что с помощью данной технологии можно по одному ВОЛОКНУ передавать данные со скоростью 10 гигабит. может всё же по одному каналу? Иначе в чем смысл данной технологии вообще.

P.S. Так и не ясен вопрос про одно и двух волоконные SFP модули и мультиплексоры

Share this post


Link to post
Share on other sites

1. По КАНАЛУ 10 г/с - один канал=2 лямбды (RX и TX)

2. Модули SFP CWDM двухволоконные - TX на определённой лямбде, RX либо на определённой лямбде либо широкополосный.

3. Входы MUX двухволоконные, выход MUX одноволоконный.

Схемы смотрите по моим ссылка, там в схемах всё понятно нарисовано.

Edited by biox

Share this post


Link to post
Share on other sites

Не понятно как соединен мультиплексор и демультиплексор на схеме. Сегодня мне препод говорил, что и прием и передача ведется на 1-м волокне, а тут их уже получается 2 :) и вообще не понятно, зачем MUX и DEMUX нужны, если OADM можно добавлять длины волн. Вопросы до ужаса тупые, но это видимо уже диагноз...

Share this post


Link to post
Share on other sites

Двухволоконные соединены двумя волокнами, одноволоконные - одним )))



Вообще-то, если говорить про пассивную технологию, то мультиплексоры - это готовая сборка OADM в одном корпусе.

Share this post


Link to post
Share on other sites

Товарищь... как бы.... э..... Мультиплексор и демультиплексор это одно устройство - MUX/DEMUX



это готовая сборка OADM в одном корпусе

главное слово из НЕСКОЛЬКИХ OADM



MUX ставиться в ЦОУ (центральном оптическом узле) а OADM ставятся на промежуточных узлах.

Пример: есть ЦОУ в городе и есть 8 посёлков. Тяну один одноволоконный кабель через все 8 посёлков, в каждм посёлке ввариваю OADM на 2 определённые лямбды. В ЦОУ в этот одноволоконный кабель включаю выход MUXа, в свичь втыкаю 8 SFP трансиверов и втыкаю их выходы во входы MUXa, выходы OADM втыкаю в SFP трансиверы (лямбды которых соответствуют лямбдам OADMов и трансиверов в ЦОУ) в посёлках.

В результате имеем 8 независимых каналов 1 Г/с или 10 Г/с в одном волокне.



Объяснил как смог.

Edited by biox

Share this post


Link to post
Share on other sites

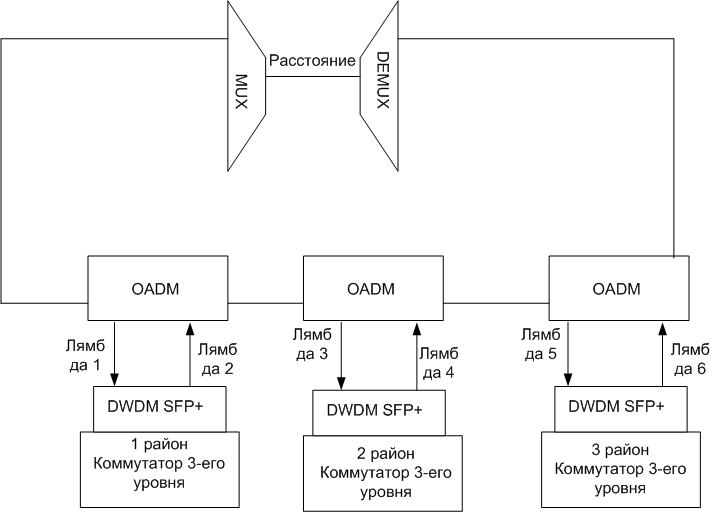

ВОпрос такой :) я знаю что достал. Какое расстояние между MUX и DEMUX? и возможно ли использование одного устройства? и что такое двух волоконный MUX и нафига он нужен блин.



Про устройство теперь понял. Просто тяжело когда в глаза его не видел - организовать связь по лекциям людей, которые видимо сами с этим не работали, опять таки дурацкое образование в стране(

post-102893-022254100 1337618589_thumb.jpg

Share this post


Link to post
Share on other sites

Вы не поняли. В вашей схеме не MUX и DEMUX а ДВА АБСОЛЮТНО ОДИНАКОВЫХ УСТРОЙСТВА MUX/DEMUX. Я вам ссылки дал а вы нифига по ним не прочитали.

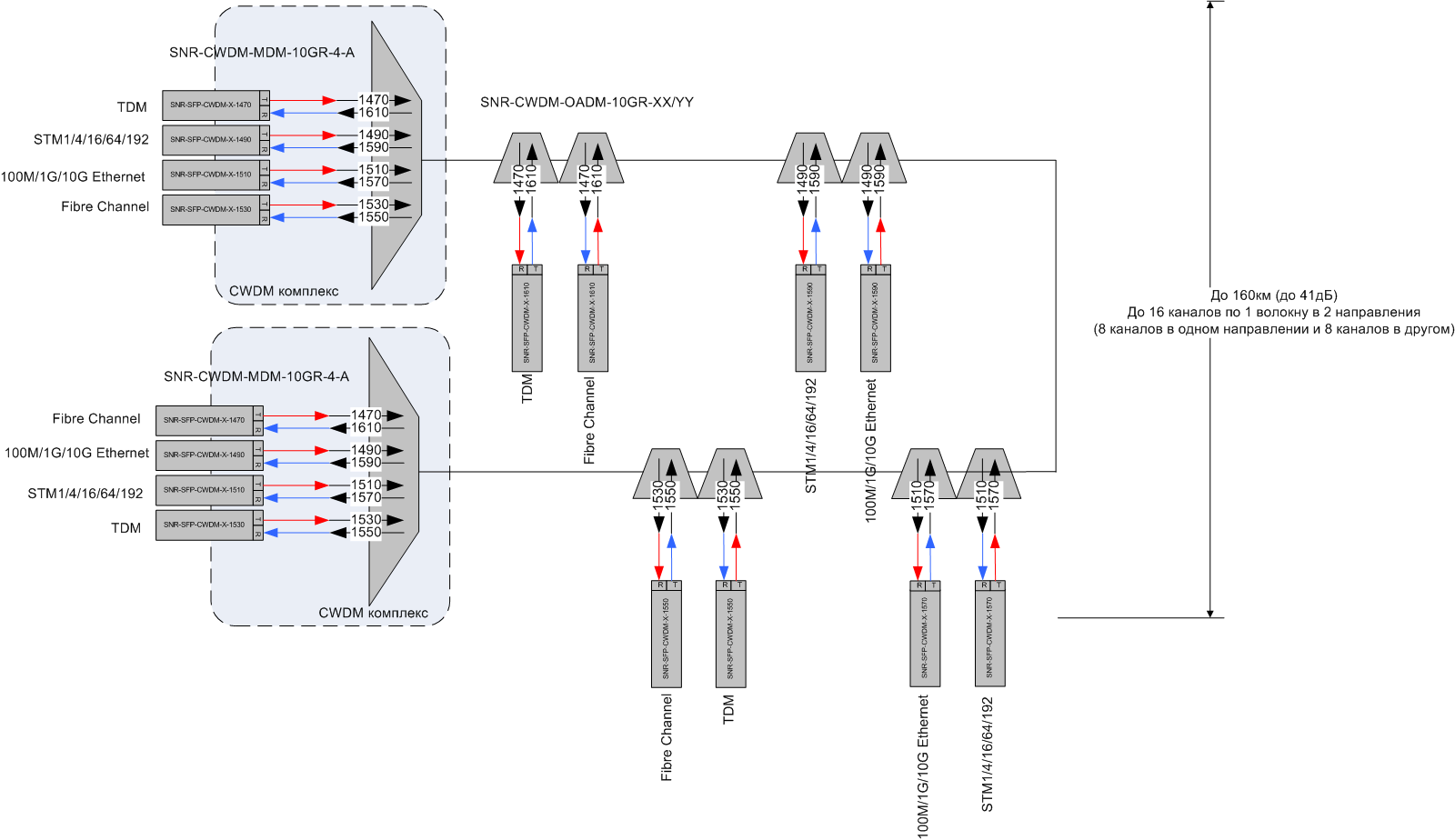

Вот одна их схем по моим ссылкам

post-56601-017513700 1337618878_thumb.gif

Так как вы строите кольцо то оба MUX/DEMUXа будут вообще в одной стойке друг над другом стоять, а протяжённость вашего оптического кольца может достигать 160 км.



П.С. может так понятно будет: MUX/DEMUX это одно устройство, которое MUXит (складывает) TX длинны волн (передаваемые) и DEMUXит (разделяет) RX длинны волн (принимаемых)

Edited by biox

Share this post


Link to post
Share on other sites

вроде всё понял кроме: "в свичь втыкаю 8 SFP трансиверов и втыкаю их выходы во входы MUXa" - можно пожалуйста поподробнее

Share this post


Link to post
Share on other sites

Нужно организовать связь в городе, между 3мя районами. Топология - кольцо.



кольцо превращается в треугольник ))

Share this post


Link to post
Share on other sites

Всё нарисовано прямо на картинке которая в моём пред идущем посте



кольцо превращается в треугольник ))

Мля!!! Это магия какая то! Хош круг, хош треугольник, квадрат или многогранник, а если забои в шахтах подключать то даже в КУБ превратиться может кольцо.

Share this post


Link to post
Share on other sites

Всё:))))))))) теперь дошло! Просто у меня 4 утра и очень туго соображаю:) не понял только последнее. Я понял что мукс и демукс совершенно 2 одинаковых устройства. Они стоят в одной стойке. Но соединеются они как между собой? просто патчкордом и всё?

Ну и не доехал еще до одного - зачем соединять всё двухволоконным кабелем, если одного достаточно, для резерва?

Share this post


Link to post
Share on other sites

вроде всё понял кроме: "в свичь втыкаю 8 SFP трансиверов и втыкаю их выходы во входы MUXa" - можно пожалуйста поподробнее - и насчёт этого еще. это теперь очень ясно. но...откуда трансиверы запитываться будут и они же не будут вносить какую либо информацию, а нужны для генерации так сказать опорного излучения

Share this post


Link to post
Share on other sites

между собой они соединены только через ваш кабель длинной в 160 км, ну или через свичь с SFP трансиверми и патчкордами если хотите.

Share this post


Link to post
Share on other sites

если реально нужно соединить три района через несколько 10Г каналов, то потребуется 3 комплекта мультиплексоров.

и будет треугольник )))

Share this post


Link to post
Share on other sites

Трансиверы это такие металлические коробочки, которые втыкаются в специальные металлические дырочки в свиче (коммутаторе) - вот пример.



Чувствую все сегодня отмечали победу нашей великой и могучей страны в чемпионате мира по хокею с шайбой.

Edited by biox

Share this post


Link to post
Share on other sites

всё...я сдаюсь) зачем соединять 2 мультиплексора кабелем длинною в 160 км если они стоят на одной полке))))) про SFP модули я знаю. а Победу даже не отмечал:( денег нет. Последнее за интернет отдал

Share this post


Link to post
Share on other sites

За тем, что 8 ваших посёлков находятся в радиусе 160 км от вашего центрального узла, откуда начинается и где заканчивается ваше кольцо. MUX/DEMUX это начало (одна штука) и конец (вторая) вашего оптического кольца.

Share this post


Link to post
Share on other sites

Просто это две разные схемы: вы предлагаете кольцо оптическое с выдёргиванием (и, может быть, вставкой) по одной лямбде на каждом узле, а я треугольник из трех комплектов мультиплексоров с возможностью передачи заданного количества 10Г между узлами.

Share this post


Link to post
Share on other sites
Нужно организовать связь в городе, между 3мя районами. Топология - кольцо.

Share this post


Link to post
Share on other sites

Мне кажется я еще вчера все понимал лучше, чем сегодня :D

Теперь возник вопрос а зачем они вооообще нужны? OADM-мами добавляем лямбды в волокно и всё

P.S. к Мукс и ДЕмукс на схеме, которую вы приводили помимо SFP модулей с поселков подключаются еще и аналогичные SFP модули *головокружение"

Share this post


Link to post
Share on other sites

А как вы подадите канал в посёлок если в ЦОУ не поставите ответный SFP модуль?

Share this post


Link to post
Share on other sites

Теперь возник вопрос а зачем они вооообще нужны? OADM-мами добавляем лямбды в волокно и всё



Если вам нужно соединить узлы одном 10Г каналом, и число узлов равно трём, то мультики не нужны, хватит OADM.

А если нужно 4 или 8 - то смысла нет городить связки, проще брать готовый.

Share this post


Link to post
Share on other sites

Вы никак не поймётё что MUX/DEMUX и OADM пассивные оптические устройства, цель которых упаковать в одно (или два) волокна оптические сигналы разных длин волн, которые (сигналы) генерируются различными SFP модулями (по крайней мере в нашем случае).

Share this post
