Проконсультируйте по резервированию.

[saaremaa]

Доброе %время_суток, Коллеги!

Прошу помощи в решении задачи.



Исходные данные:

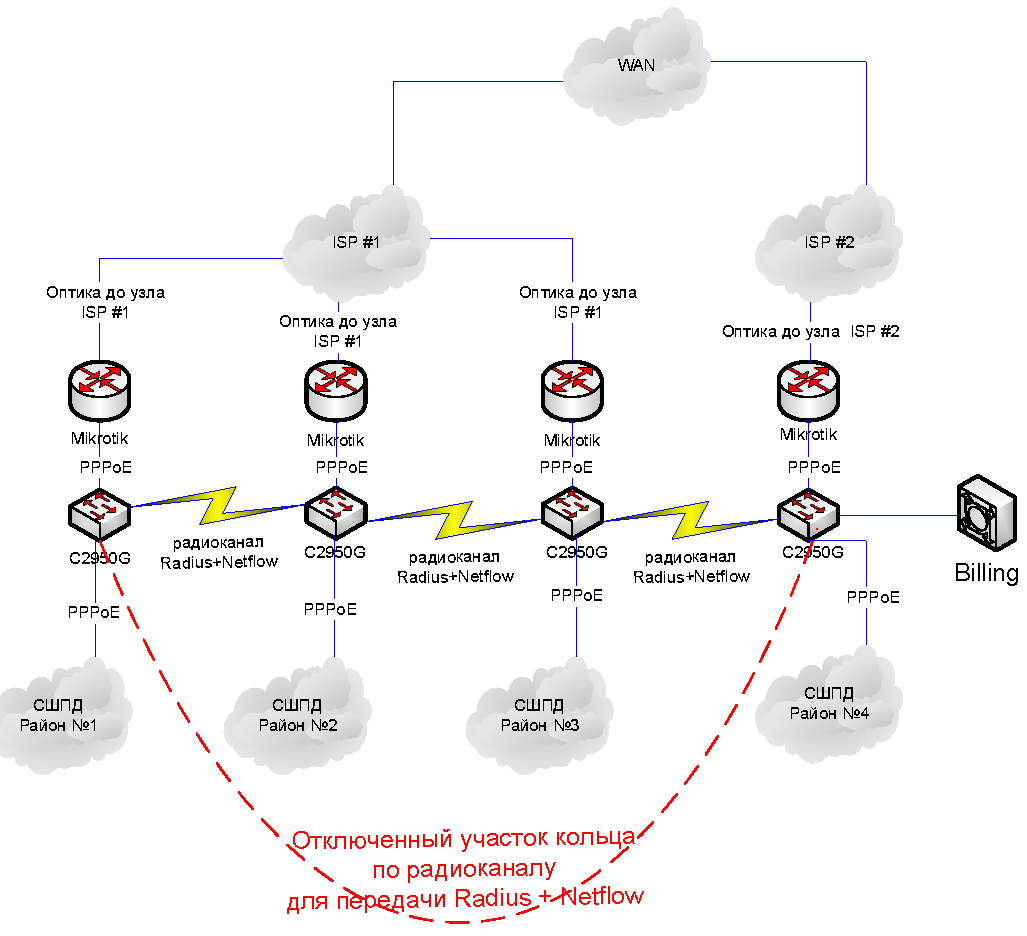

1. Схема сети.

2. Сеть географически разнесена на 4 района. Районы с 1 по 3 подключаются в точке присутствия к провайдеру ISP#1. Район 4 подключается в точке присутствия к провайдеру ISP#2.

3. ISP#1 выдает блок IP адресов для раздачи абонентам с привязкой на узел Района т.е. блок IP адресов района 1 не может быть использован в другом районе. ISP#2 выдает свой блок IP адресов для раздачи абонентам в районе №4 и не может быть использован в районах с 1 по 3.

4. Абоненты выходят в Сеть по технологии PPPoE c авторизацией на Mikrotik своего района.

5. Биллинг находится в районе №4 и обслуживает (авторизует считает статистику) все районы с 1 по 4.

5. Mikrotik каждого района связан с биллингом через радиоканал(кольцо). Netflow+Radius-запросы передаются в отдельном vlan.

6. Проложить оптику или арендовать волокно между районами нет возможности.

7. AS не получали.

8. BGP не используем.



Вопрос:

1. Требуется сделать резервирование в случае падения оптического линка на одном из узлов района. В случае падения линка до ISP требуется направить трафик по радиоканалу до ближайшего оптического линка при соблюдении условия №3 исходных данных.

Edited May 16, 2012 by saaremaa

[config]

Если не лезть к провайдеру и во все остальное, а делать грабли. То на ум приходит только:

Трекать каждый аплинк на каждом router

Маршрутизация между роутерами через вашу сеть ( радиоканалы)

Ну и конечно нат для всех адресов вам выдоваемых, на каждом роутере( т.е. Натить на железке абонов которые идут с других районов, но не собственных). То есть абоненты того района который потерял линк к провайдеру должны будут натиться.

Иначе наверное не разрулить никак.





:-))

Edited May 16, 2012 by config

[saaremaa]

А может с помощью BGP+AS как-нибудь можно разрулить? Получить AS+IP и работать. Опыта с BGP нет. :(

Edited May 16, 2012 by saaremaa

[config]

:-) если вопрос стоит брать или не брать, то конечно брать и не будет никаких проблем.

[saaremaa]

Еще может есть идеи?

[EDA_SPB]

L2 радио и при аварии заворачивать авторизацию на соседние узлы.

[g3fox]

L2 радио и при аварии заворачивать авторизацию на соседние узлы.

При таком подходе нужно сбрасывать клиентов с брас-а.



В микротиках не силён, но нужно как-то сделать контроль работы канала. и в случае падения заруливать трафик на резервный канал.



оказывается, config уже описал более подробно такую схему.

Edited May 18, 2012 by g3fox

[saaremaa]

Схожусь на идее что надо сделать мониторинг доступности шлюза провайдера на Mikrotik и переключение каналов в случае не доступности шлюза по скрипту или метрике (http://wiki.mikrotik.com/wiki/Two_gateways_failover). Сбрасывать клиентов не потребуется.

+ прикрутить BGP дабы не зависеть от IP ISP1 и ISP2.

Спасибо за идеи.

[config]

Если вы прикручиваетесь к бжп то нет особого смысла мониторить аплинк.

[saaremaa]

Если вы прикручиваетесь к бжп то нет особого смысла мониторить аплинк.

Можно поподробней или где мне про это почитать?

[saaremaa]

Вопрос снят GNS3+Mikrotik+BGP+OSPF все разъяснили ;)

Edited May 20, 2012 by saaremaa
