Вопрос по MVR на коммутаторах SNR

[dm777]

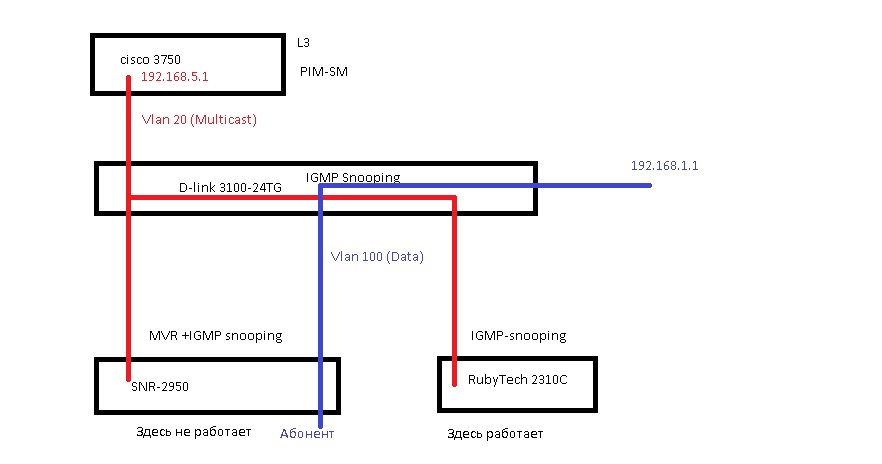

Вопрос такой: Будет ли в данной схеме работать MVR ...

[passer]

 Красненькие и синие линии это линки физические или vlan'ы ? Если vlan'ы - то показывайте конфиг DGS-3100 и SNR на доступе.

Edited May 13, 2012 by passer

[dm777]

 Красненькие и синие линии это линки физические или vlan'ы ? Если vlan'ы - то показывайте конфиг DGS-3100 и SNR на доступе.



да это vl'ы ...

SNR

vlan 1;50-51;100
!
vlan 20
name TV
multicast-vlan
multicast-vlan association 100
!
Interface Ethernet1/1
switchport access vlan 100
ip dhcp snooping action blackhole
!
Interface Ethernet1/2
switchport access vlan 100
ip dhcp snooping action shutdown
!
    ..........
!
Interface Ethernet1/25
switchport mode trunk
ip dhcp snooping trust
!
Interface Ethernet1/26
switchport mode trunk
ip dhcp snooping trust
!
interface Vlan1
ip address 192.168.253.73 255.255.255.0
!
ip igmp snooping
ip igmp snooping vlan 20
ip igmp snooping vlan 20 immediately-leave
ip igmp snooping vlan 20 l2-general-querier
ip igmp snooping vlan 20 l2-general-querier-source 192.168.5.1
ip igmp snooping vlan 20 mrouter-port interface Ethernet1/25
ip igmp snooping vlan 100
!
ip default-gateway 192.168.253.1
!
!
no login
!
!
end



На D-link'е просто включен снуппинг в vlan 20

[passer]

ip igmp snooping vlan 20 l2-general-querier
ip igmp snooping vlan 20 l2-general-querier-source 192.168.5.1

Можно "ф топку".



Квериер объявлять не надо. C3750 все равно будет квериером. Вроде бы как все правильно, во всяком случае по части multicast-vlan. Зеркалить на свободный гигабитный порт клиентский порт с тестовой машиной и смотреть снифером.

Edited May 13, 2012 by passer

[dm777]

При этом трансляция начинается sh ip ig sn vl 20 показывает наличие группы, циска исправно начинает гнать поток ... только на экране малевич ... К сожалению поснифить смогу лишь завтра ...

[passer]

 А файервол настроен, на клиенте?

Edited May 13, 2012 by passer

[dm777]

 А файервол настроен, на клиенте?



Нет ... Тут же втыкаю в RubyTech 2310 c показывает ... через SNR пробрасываю vlan 20 дальше показывает ... но с подтормаживанием ... до него ОК ...

[Andrey Shepelev]

а что не работает то сейчас?

и добавьте destination - control глобально.



ip multicast destination-control

[dm777]

а что не работает то сейчас?

и добавьте destination - control глобально.



ip multicast destination-control





ip multicast destination-control

включен

не работает на клиентских портах самого SNR ... я имел ввиду что прокинутый через него поток идет хотя и с подтормаживание ...

[Andrey Shepelev]

Картинки с СНР нету? или картинка есть но с артефактами? я чего то заблудился в этом ))



multicast vlan mode



Есть?

[dm777]

Картинки с СНР нету? или картинка есть но с артефактами? я чего то заблудился в этом ))



multicast vlan mode



Есть?



Картинки на портах SNR нет ... рубик включали последовательно для проверки работы ig sn - работает ... то есть где-то проблема с MVR ...

По порядку:

1. Включаем VLC - циска начинает слать поток ... Но на экране малевич ...

2. Выключаем VLC - циска останавливает трансляцию ...

3. Подключаемся в последовательно подключенный RubyTech 2310c - VLC кажет кино... (Igmp snooping) правда с артефактами ...

[dm777]

Картинки с СНР нету? или картинка есть но с артефактами? я чего то заблудился в этом ))



multicast vlan mode



Есть?



На SNR нет

multicast vlan mode

[passer]

Прошивка какая?

[dm777]

Прошивка какая?



SNR-S2950-24G Device, Compiled on Jan 21 16:59:31 2011

SoftWare Version 6.2.24.0

BootRom Version 2.2.0

HardWare Version 1.0.1

Device serial number NGSW0110B907000925

Copyright © 2011 NAG LLC

All rights reserved

Last reboot is cold reset.

Uptime is 5 weeks, 6 days, 9 hours, 42 minutes

[passer]

Перешивайте: http://data.nag.ru/Ethernet%20Switches/SNR-S2950/files/

[dm777]

Перешивайте: http://data.nag.ru/Ethernet%20Switches/SNR-S2950/files/

спасибо попробуем

[dm777]

Перешивайте: http://data.nag.ru/Ethernet%20Switches/SNR-S2950/files/

спасибо попробуем



Обновился ... результат тот же пробовал и mu mo d и mu mo c ... что делаю не так ?

[Andrey Shepelev]

mode dynamic



Как вариант можно настроить



 switchport association multicast-vlan



на порту.



еще раз скинь конфиг на снр что там наменялось. ну и смотри пакеты какие идут в клиентский интерфейс и что пишет дебаг на снр. что уж сказать

[dm777]

mode dynamic



Как вариант можно настроить



 switchport association multicast-vlan



на порту.



еще раз скинь конфиг на снр что там наменялось. ну и смотри пакеты какие идут в клиентский интерфейс и что пишет дебаг на снр. что уж сказать



помогло ... СПАСИБО ...

[dm777]

mode dynamic



Как вариант можно настроить



 switchport association multicast-vlan



на порту.



еще раз скинь конфиг на снр что там наменялось. ну и смотри пакеты какие идут в клиентский интерфейс и что пишет дебаг на снр. что уж сказать



помогло ... СПАСИБО ...



Единственное в дополнение к этому на hybrid порту не работает sw ass mu ...

[Andrey Shepelev]

Единственное в дополнение к этому на hybrid порту не работает sw ass mu ...



хм.. а должно по определению? =))

[dm777]

Единственное в дополнение к этому на hybrid порту не работает sw ass mu ...



хм.. а должно по определению? =))



нет, но мало ли ... просто пробовал во всех вариантах ...

[Belchik]

Здравствуйте.

Озаботились запуском multicast в отдельном vlan,

где на отдельном сервере посредством igmpproxy ведётся вещение multicast каналов.

На коммутаторе SNR-S2960-24G настроены абонентские порты в vlan 6 и multicast vlan 775



проблема в том что при переносе multicast трафика из 6го vlan в 775,

source ip в запросе остаётся клиентский, то есть 6го влана.

igmpproxy ругается не найдя интерфейс на который вещать для такого ip.

Я понимаю, что source_ip в multicast - бред. Но такое поведение програмы



Для коммутаторов D-Link (в частности 3526) при настройке мультикаст влан есть возможность настроить подмену Source IP

например:

config igmp_snooping multicast_vlan v100 member_port 1-24 source_port

25-26 replace_source_ip 100.0.0.150 state enable



Подскажите коммутаторах SNR - есть такая возможность?
