Схема перекоммутации волокон

[Neznajka]

прошу помощи знающих:

В договоре на осуществление врезки оптического кабеля в муфту сказано: предоставить запрос и схему перекоммутации волокон. Без этой схемы исполнитель отказывается производить врезку. Как должна выглядеть эта схема? Есть номы по этому поводу или правила? что вообще указывается?

Edited May 11, 2012 by Neznajka

[dIMbI4]

ну наверное просит в свободной форме в цветах нарисовать что было и что будет... не со слов же варить.

[Diamonds]

Предоставьте им паспорт на врезаемый кабель. В паспорте прописаны количество модулей и цвета.

Схему коммутации волокон (схема ОВ, кроссировка и т.д.) можно оформить в свободной форме, чтобы было понятно что с чем сварить. Берите в гугле любую форму и перерисовывайте под себя.

[Fenrir]

Все верно. Сама по себе врезка кабеля ничего не дает, вам необходимо предоставить схему разварки волокон, какой цвет-модуль с каким сваривать. По нашей практике схема подается в свободной форме, на основе чьей то некогда удачно и наглядно выполненной схемы в визио.

[t0lik]

РД 45.156-2000 в гугле первая ссылочка

Edited May 12, 2012 by t0lik

[vols-vl]

Вот когда-то такой документик делали, на его основе делали тз.

https://vols-vl.box.com/s/4c53569d009f668d84e6

[Vasmer]

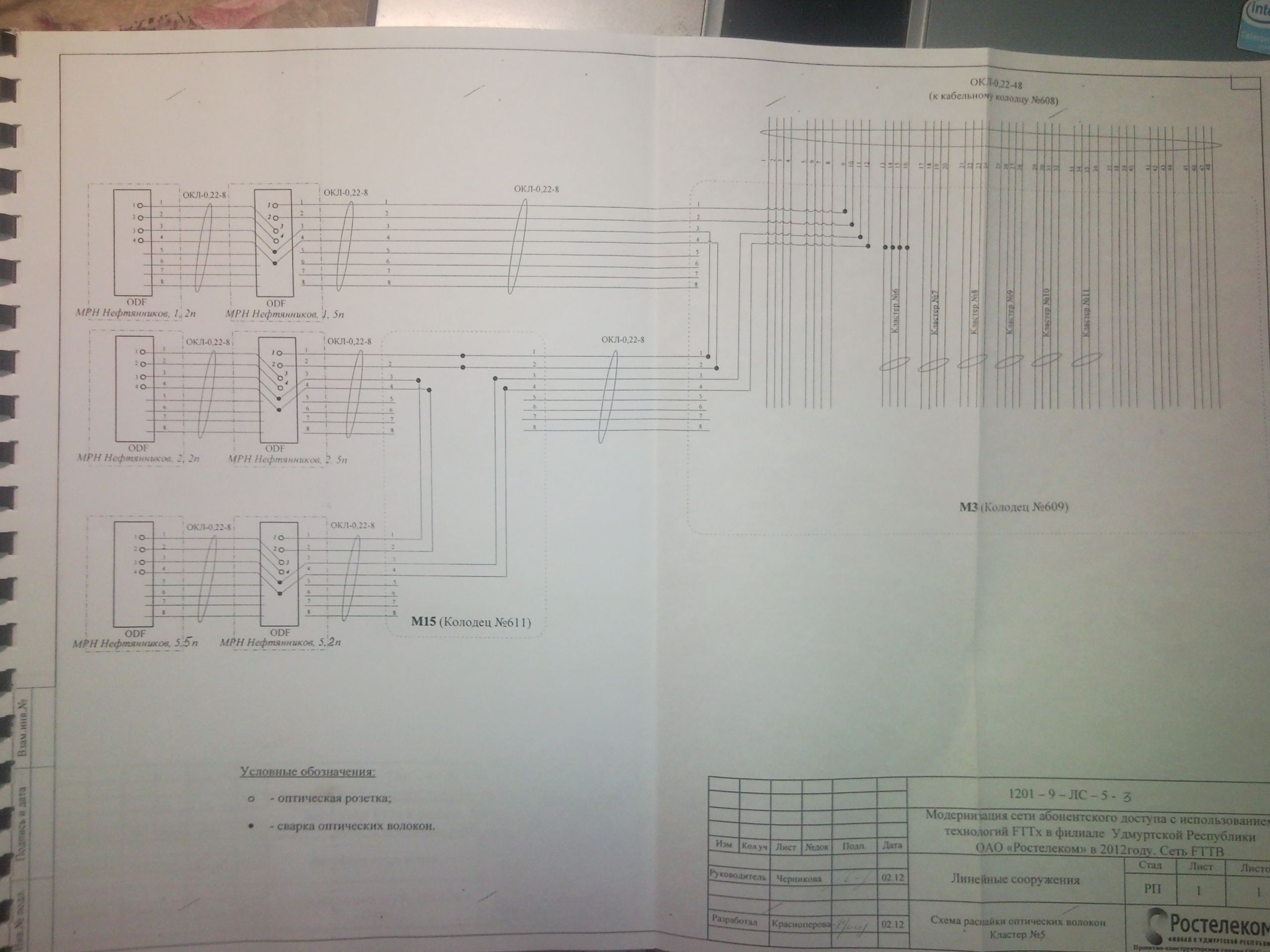

ростелеком так рисует !

[mukca]

ростелеком так рисует !

все понятно, но когда надо много таких схем совместить запутаться мона...

[Jugernault]

все понятно, но когда надо много таких схем совместить запутаться мона...

А вы предлагаете запутаться исполнителю?
