Проблемы с рефлектометром Yokogawa AQ7275

[iennefer]

На днях мне в руки попал аппарат Yokogawa AQ7275.



Настраивал настраивал его и в итоге пришёл к выводу, что я просто не умею им пользоваться походу. Все рефлектограммы выглядят как синусойды. Хотя видел рефлектограмму снятую с него кем то выглядит как прямая линия, на которой видны и изгибы и сварки и стыки. А у меня синусойда которая мне вообще непонятна.



Что я не так сделал? Сейчас лежит передомной нормализующая катушка одномод длинной 1 км.

IOR 1.4640 - выбрал как у стекла корнинг одномод (незнаю точно что выбрать)

Обратное рассеивание стоит -52.00 dB

Метод аппроксимации (маркер) LSA (TPA выбирал тоже, особой разницы не увидел)

Длинна волны 1550нм

Диап.Расстояния 5км (мерю сразу две катушки по 1 км, поэтому взял расстояние 5км)кстати если выбрать автомат. то он расстояние пишет 500 метров, он как будто не умеет определять дистанцию автоматически

Дл. импульса выставил 100нс (делал все возможные которые есть, но всё равно синусойда осталась синусойдой)

Ослабление стоит авто, а на авто он выбирает 0.00 dB

Метод усреднения Быстрый

время усреднения 10 сек (тоже игрался с этим параметром, синусойда просто начинала плавать сильнее или слабее)

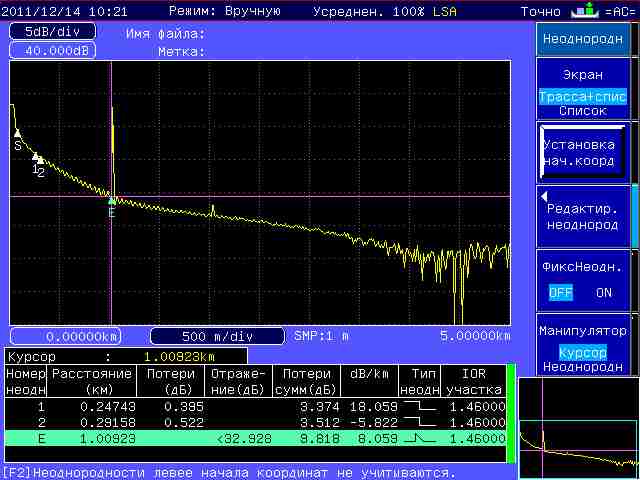

Что я не так делаю, может кто пользовался именно этим прибором. НА первой картинки это то что сейчас получается при тестировании. а на картинки под названием йцу таже самая катушка, только вот как то уже по другому настроенна.


Edited May 10, 2012 by iennefer

[Hoper]

Порт рефлектометра грязный или катушки,не доконца вкручен патчкорд от катушки в порт рефлектометра.

[iennefer]

Вы БОГ Hoper, так и оказалось. Спасибо огромное

[Error_404]

только посмотрел сказал бы тоже самое

плохой входной разъем.

[fivtin]

советую включить тестирование соедениния в настройках

[iennefer]

советую включить тестирование соедениния в настройках

Да я сегодня включил, но вот ведь незадача, он на всех разъёмах писал примерно что то типа "Не подключен или не доконца воткнукт кабель, хотите продолжить?" отвечаю да и он тестирует и тест хороший проходит

Edited May 10, 2012 by iennefer

[fivtin]

интересно посмотреть на рефлектограмму после вывода такого сообщения

[modemfux]

Здравствуйте. Прошу прощения за некропостинг.

Как и у топикстартера, с появлением искомого рефлектометра появились и вышеуказанные проблемы. Cегодня почистил (спирт + салфетка) как порт рефлектометра, так и оба конца патч-корда - увы, результат остался прежним. Сам разъем патч-корда закручиваю всегда до конца. При включеном "тестировании подключении", опять-таки как и у топикстартера, всегда выдается сообщение о "плохом подключении" (дословно не процитирую).

Также на руках имеются и рефлектометр FOD 7202, так и рефлектограмма "тестового волокна" от подрядчика - так что вариант с плохим волокном сразу же исключается.

Во вложении три рефлектограммы: POD - от подрядчика, RUC - с ручной настройкой и AUTO - автоматическая :)

54AUTO.SOR.txt

54RUC.SOR.txt

54POD.SOR.txt

[st.amp]

День добрый! Разница измерений с подрядчиком - 2 недели, м.б. действительно что-либо произошло с кабелем/волокном. Например - небольшой залом на метрах 25-30 от рефлектометра. Меряли, похоже, с разных сторон с подрядчиком? Почему на разных длинах волн?

Померяйте другие волокна, чтобы исключить вариант загрязнения порта рефа.

Edited December 13, 2012 by st.amp
