Обновление прошивки устройства SNR-ERD-2.3

[Вовик]

Я так понимаю что схему EDR-V2.3 просить у вас бесполезно? :-)

[Victor Pestov]

Я так понимаю что схему EDR-V2.3 просить у вас бесполезно? :-)

Добрый день!

Нет, не бесполезно. В каком то виде предоставим. Напишите на erd@nag.ru

[a.kazancev]

Я так понимаю что схему EDR-V2.3 просить у вас бесполезно? :-)

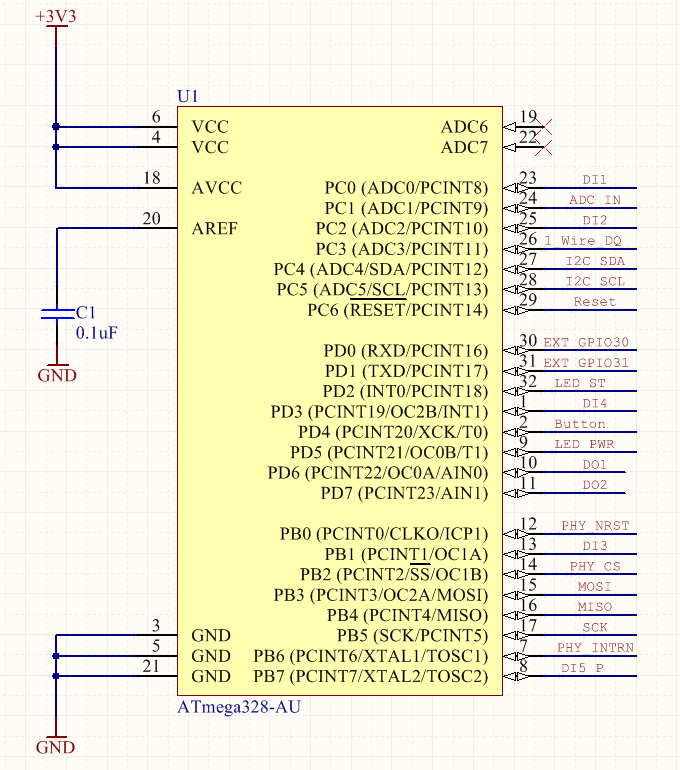

На прикрепленном изображении распиновка ATMega328-AU. В Вашей модификации не подключены пины с 30 по 32.

DIx - digital input с аппаратным pull-up.

DI5_P - вход датчика фазы.

DOх - digital output 300мА.

ADC_IN - вход АЦП подключен через делитель с коэффициентом 1429*10^-5

PHY ENC28J60 подключен к SPI.

Edited December 30, 2015 by a.kazancev

[wtyd]

Вопрос следующего плана: ERD шлёт трапы при падении питания (релюшка размыкается на сенсоре №1)

2016-02-02 17:30:53 192.168.200.250(via UDP: [192.168.200.250]:162->[192.168.253.237]:162) TRAP, SNMP v1, community trap
       SNMPv2-SMI::enterprises.40418.2.2 Enterprise Specific Trap (6) Uptime: 0:10:57.93
       SNMPv2-SMI::enterprises.40418.2.2.3.3 = STRING: "ERD-2.3_17:111> 1st sensor FAIL"

шлёт их постоянно через какой-то интервал времени. Раз в несколько секунд. ПРи подаче питания обратно, прилетает один трап "1st sensor OK" и всё хорошо. Можно ли это поведение как-то изменить ? Например, слать один фэйл и молчать до следующего изменения сенсора, слать N фэйлов и молчать до следующего изменения сенсора. А то на каждый трап хотим е-маил слать, фигня получается :-). Программировать эту логику на стороне snmptrapd можно, но не хочется, хотя наверное это более правильно было бы.

Edited February 3, 2016 by wtyd

[Victor Pestov]

Вопрос следующего плана: ERD шлёт трапы при падении питания (релюшка размыкается на сенсоре №1)

2016-02-02 17:30:53 192.168.200.250(via UDP: [192.168.200.250]:162->[192.168.253.237]:162) TRAP, SNMP v1, community trap
       SNMPv2-SMI::enterprises.40418.2.2 Enterprise Specific Trap (6) Uptime: 0:10:57.93
       SNMPv2-SMI::enterprises.40418.2.2.3.3 = STRING: "ERD-2.3_17:111> 1st sensor FAIL"

шлёт их постоянно через какой-то интервал времени. Раз в несколько секунд. ПРи подаче питания обратно, прилетает один трап "1st sensor OK" и всё хорошо. Можно ли это поведение как-то изменить ? Например, слать один фэйл и молчать до следующего изменения сенсора, слать N фэйлов и молчать до следующего изменения сенсора. А то на каждый трап хотим е-маил слать, фигня получается :-). Программировать эту логику на стороне snmptrapd можно, но не хочется, хотя наверное это более правильно было бы.

Добрый день!

В инструкции к устройству есть информация

По умолчанию при срабатывании датчиков устройство отправляет 1 trap,
который повторяется каждые 8 секунд. При восстановлении датчиков в
исходное состояние устройство так же отправляет 1 trap.
Повторная (цикличная) отправка может быть отключена (опция
trapMode). При этом устройство при срабатывании датчиков отправляет
1 trap, при восстановлении датчиков в исходное состояние так же 1 trap.

[wtyd]

Добрый день!

В инструкции к устройству есть информация

По умолчанию при срабатывании датчиков устройство отправляет 1 trap,
который повторяется каждые 8 секунд. При восстановлении датчиков в
исходное состояние устройство так же отправляет 1 trap.
Повторная (цикличная) отправка может быть отключена (опция
trapMode). При этом устройство при срабатывании датчиков отправляет
1 trap, при восстановлении датчиков в исходное состояние так же 1 trap.



Спасибо. Инструкции мои коллеги читают только в самом крайнем случае :-). Коллеги почему-то постеснялись и почитать инструкцию и спросить тут, пришлось за них сделать второе :-).

[muxeu96]

добрый день, устройство говорит о себе:

SysName ERD-2.0_2:64

Firmware 6.1

на наклейке написано ERD-2.3

Подскажите как по этим данным узнать прошивку для какого варианта АЦП выбирать 36 или 76 В.

Спасибо.

[Victor Pestov]

добрый день, устройство говорит о себе:

SysName ERD-2.0_2:64

Firmware 6.1

на наклейке написано ERD-2.3

Подскажите как по этим данным узнать прошивку для какого варианта АЦП выбирать 36 или 76 В.

Спасибо.

Добрый день!

Выбирайте на 76В.

В случае, если показания будет сильно врать - перепрошейте на 36В.

[djserg-minyar]

Добрый день



Покупали у вас

http://shop.nag.ru/catalog/00007.Avtomatizatsiya-i-monitoring/05629.ERD-Kontrollery/10591.SNR-ERD-23



и 3 датчика к нему

http://shop.nag.ru/catalog/00007.Avtomatizatsiya-i-monitoring/06630.Datchiki/08428.SNR-DTS



хотели получать информацию с него по SNMP, что бы добавить в мониторинг MRTG



основную информацию получаю по запросу



snmpwalk -v 1 -c public 192.168.100.21 1.3.6.1

iso.3.6.1.2.1.1.1.0 = STRING: "Fmv_10.1"

iso.3.6.1.2.1.1.2.0 = OID: iso.3.6.1.4.1.40418.2.3

iso.3.6.1.2.1.1.5.0 = STRING: "ERD-3.4_46:245"

iso.3.6.1.2.1.2.2.1.1.0 = INTEGER: 1

iso.3.6.1.2.1.2.2.1.6.0 = Hex-STRING: F8 F0 82 02 2E F5

iso.3.6.1.2.1.4.20.1.1.0 = IpAddress: 192.168.100.21

iso.3.6.1.4.1.40418.2.3.1.1.0 = IpAddress: 192.168.100.21

iso.3.6.1.4.1.40418.2.3.1.2.0 = IpAddress: 192.168.100.251

iso.3.6.1.4.1.40418.2.3.1.3.0 = IpAddress: 0.0.0.0

iso.3.6.1.4.1.40418.2.3.1.4.0 = IpAddress: 0.0.0.0

iso.3.6.1.4.1.40418.2.3.2.1.0 = INTEGER: 0

iso.3.6.1.4.1.40418.2.3.2.2.0 = INTEGER: 0

iso.3.6.1.4.1.40418.2.3.2.3.0 = INTEGER: 0

iso.3.6.1.4.1.40418.2.3.3.1.0 = INTEGER: 0

iso.3.6.1.4.1.40418.2.3.3.2.0 = INTEGER: 0

iso.3.6.1.4.1.40418.2.3.3.3.0 = INTEGER: 0

iso.3.6.1.4.1.40418.2.3.3.4.0 = INTEGER: 0

iso.3.6.1.4.1.40418.2.3.3.5.0 = INTEGER: 0

iso.3.6.1.4.1.40418.2.3.3.6.0 = INTEGER: 0

iso.3.6.1.4.1.40418.2.3.3.7.0 = INTEGER: 0

iso.3.6.1.4.1.40418.2.3.3.8.0 = INTEGER: 0

iso.3.6.1.4.1.40418.2.3.4.1.0 = INTEGER: 27

iso.3.6.1.4.1.40418.2.3.4.2.1.0 = Hex-STRING: 28 80 EF C6 04 00 00 EF

iso.3.6.1.4.1.40418.2.3.4.2.2.0 = INTEGER: 48

iso.3.6.1.4.1.40418.2.3.4.2.3.0 = Hex-STRING: 28 42 E2 C5 04 00 00 7A

iso.3.6.1.4.1.40418.2.3.4.2.4.0 = INTEGER: 54

iso.3.6.1.4.1.40418.2.3.4.3.0 = INTEGER: 0

iso.3.6.1.4.1.40418.2.3.4.4.0 = INTEGER: 0

iso.3.6.1.4.1.40418.2.3.4.5.0 = INTEGER: 0

iso.3.6.1.4.1.40418.2.3.4.6.0 = INTEGER: 0

iso.3.6.1.4.1.40418.2.3.5.1.0 = STRING: "public"

iso.3.6.1.4.1.40418.2.3.5.2.0 = INTEGER: 0

iso.3.6.1.4.1.40418.2.3.5.3.0 = STRING: "ALARM"

iso.3.6.1.4.1.40418.2.3.5.4.0 = STRING: "ALARM2"

iso.3.6.1.4.1.40418.2.3.5.5.0 = STRING: "1st sensor"

iso.3.6.1.4.1.40418.2.3.5.6.0 = STRING: "2nd sensor"

iso.3.6.1.4.1.40418.2.3.5.7.0 = STRING: "3rd sensor"

End of MIB





Какой параметр из него это показания температуры?

[Victor Pestov]

skip

судя по ответу, устройство 3.4 а не 2.3

[muxeu96]

несоклько вопросов:

1. для режимов управления нагрузкой охлаждение и подогрев, температурные пороги срабатывают по строгому неравенству (меньше, больше) или нестрогому (меньше/больши или равно)?

2. скажите а можно настроить erd2.3 так чтобы нагрузка(вентилятор) отключалась после определенного критического порога температуры? т.е. если температура стала больше 27(например) выключить вентилятор.

3. что будет если нагрузку поставить в режим подогрева и указать одинаковую температуру для обоих порогов (теже 27 градусов), если я верно понимаю нагрузка будет работать до 27, а после выключаться.

[Victor Pestov]

несоклько вопросов:

1. для режимов управления нагрузкой охлаждение и подогрев, температурные пороги срабатывают по строгому неравенству (меньше, больше) или нестрогому (меньше/больши или равно)?

2. скажите а можно настроить erd2.3 так чтобы нагрузка(вентилятор) отключалась после определенного критического порога температуры? т.е. если температура стала больше 27(например) выключить вентилятор.

3. что будет если нагрузку поставить в режим подогрева и указать одинаковую температуру для обоих порогов (теже 27 градусов), если я верно понимаю нагрузка будет работать до 27, а после выключаться.

В режиме охлаждения

temperature > t_crit
// ON
temperature <= t_norm
// OFF



В режиме нагрева

temperature <= t_crit
// ON
temperature > t_norm
// OFF



2) Вам подойдет режим термостат - нагрев. В Critical temperature записывайте температуру при которой необходимо включать температуру, а в Normal temperature - при которой выключать.

3) В этом случае нагрузка будет включаться\выключаться каждые 8сек, т.к. температура всегда будет поддерживаться в этом значении. Именно поэтому введено 2 значения температуры - что бы растянуть диапазон

[muxeu96]

добрый день еще проблема с очередным snr-erd (скорее всего 2.0) - при включении на ethernet мигает оранжевый(желтый) и зеленый индикаторы, потом оранжевый гаснет и горит только зеленый (зеленый индикатор питания на плате вначале мигает потом горит). Линк на коммутаторе поднимается, но плата не доступна (настройки сбрасывал). Посмотрел wireshark от платы идут arp с запросом 192.168.15.10 от адресов 192.168.15.116 и 192.168.15.224 (то от одного то от другого), плата не отвечает ни на 192.168.15.20 ни на один из 192.168.15.116 и 192.168.15.224 . Есть ли шанс реанимировать плату или доктор сказал в морг?

[Victor Pestov]

добрый день еще проблема с очередным snr-erd (скорее всего 2.0) - при включении на ethernet мигает оранжевый(желтый) и зеленый индикаторы, потом оранжевый гаснет и горит только зеленый (зеленый индикатор питания на плате вначале мигает потом горит). Линк на коммутаторе поднимается, но плата не доступна (настройки сбрасывал). Посмотрел wireshark от платы идут arp с запросом 192.168.15.10 от адресов 192.168.15.116 и 192.168.15.224 (то от одного то от другого), плата не отвечает ни на 192.168.15.20 ни на один из 192.168.15.116 и 192.168.15.224 . Есть ли шанс реанимировать плату или доктор сказал в морг?

Добрый день!

Помочь может только сброс настроек и обновление прошивки (после того, как установится связь - пинг).

[muxeu96]

Помочь может только сброс настроек и обновление прошивки (после того, как установится связь - пинг).

дак в том и дело что сброс настроек (нажатие и удержание кнопки сброса) не помогает а приводит к описанному выше результату. Почему плата не включает оранжевую лампочку не могу понять.

[Victor Pestov]

Помочь может только сброс настроек и обновление прошивки (после того, как установится связь - пинг).

дак в том и дело что сброс настроек (нажатие и удержание кнопки сброса) не помогает а приводит к описанному выше результату. Почему плата не включает оранжевую лампочку не могу понять.

попробуйте подключить напрямую к ПК, предварительно прописав даипазон 192.168.15.* на сетевой карте

[muxeu96]

все так и делал, подключал напрямую к ПК, прописывал ип из 192.168.15.* (в частности 192.168.15.15), сбрасывал настройки на плате (долгое удержание кнопки пока несколько раз не мигнет индикатор). дальше все тоже:

при включении на ethernet мигает оранжевый(желтый) и зеленый индикаторы, потом оранжевый гаснет и горит только зеленый (зеленый индикатор питания на плате вначале мигает потом горит). Линк на коммутаторе поднимается, но плата не доступна (настройки сбрасывал). Посмотрел wireshark от платы идут arp с запросом 192.168.15.10 от адресов 192.168.15.116 и 192.168.15.224 (то от одного то от другого), плата не отвечает ни на 192.168.15.20 ни на один из 192.168.15.116 и 192.168.15.224 . Есть ли шанс реанимировать плату или доктор сказал в морг?

ну с той лишь разницей что линк не на коммутаторе, а на сетевой карте ПК поднимается.

[T72Ninja]

Как-то можно восстановить SNR-ERD-2.3-termo-out?

По ошибке загрузилась прошивка от 3 серии, на половину.

И теперь сброс не работает, устройство не отвечает, но индикаторы ethernet работают.

Есть режим прошивки recovery или что-то подобное?

[Victor Pestov]

Как-то можно восстановить SNR-ERD-2.3-termo-out?

По ошибке загрузилась прошивка от 3 серии, на половину.

И теперь сброс не работает, устройство не отвечает, но индикаторы ethernet работают.

Есть режим прошивки recovery или что-то подобное?

Попробуйте прошить устройство сразу после подключения питания, пока моргает индикатор питания (при этом нужно дождаться пинга до устройства при подключении питания)

[T72Ninja]

Попробуйте прошить устройство сразу после подключения питания, пока моргает индикатор питания (при этом нужно дождаться пинга до устройства при подключении питания)

Индикатор питания просто загорается и горит.

Иногда проскакивает ошибка открытия порта 3000.



Обменять не получится? Одноразовый девайс?

Edited October 13, 2016 by T72Ninja

[Victor Pestov]

Попробуйте прошить устройство сразу после подключения питания, пока моргает индикатор питания (при этом нужно дождаться пинга до устройства при подключении питания)

Индикатор питания просто загорается и горит.

Иногда проскакивает ошибка открытия порта 3000.



Обменять не получится? Одноразовый девайс?

присылайте, восстановим ПО.

Самостоятельно восстановить, к сожалению, не сможете

[pashtetHK]

заметили такой баг: при пропадании питания, пинговалка может какое то время "хлопать" дверьми, присылая трапы то открыто то закрыто

Вот например из последнего

в 2016-11-01 11:27:46 пропало питание, а дальше она начинает присылать то door open то door close с разницей во времени когда как... естественно дверьми никто не хлопает. А каждое такое событие это с десяток смэсок. Такое проявляется не на одном устройстве... Есть мысли?

[Victor Pestov]

заметили такой баг: при пропадании питания, пинговалка может какое то время "хлопать" дверьми, присылая трапы то открыто то закрыто

Вот например из последнего

в 2016-11-01 11:27:46 пропало питание, а дальше она начинает присылать то door open то door close с разницей во времени когда как... естественно дверьми никто не хлопает. А каждое такое событие это с десяток смэсок. Такое проявляется не на одном устройстве... Есть мысли?

Добрый день!



Причина "ложных срабатываний" - наводки на провода датчиков.

Устройство случайно не находится вблизи УПС (ИБП)?



Какая длинна провода датчика открытия двери?



ЗЫ: смс-ок? речь идет об устройстве SNR-ERD-2.3?

Edited November 2, 2016 by Victor Pestov

[pashtetHK]

Здравствуйте Да речь идет о серии SNR-ERD-2.0 и 2.3

Сегодня разговаривал с главным инженером (ему приходят все смс). Он рассказал что от длины провода до датчика вообще не зависит. Есть узлы, где длина достигает до трех метров и глюков не наблюдается. Данная конкретная пинговалка, как он сказал имеет длину не более 30-40 см. Рассказал что при пропадании питания на одном узле пинговалка начинает хлопать дверьми даже с не подключенным датчиком :) (узел назвать затруднился. по возможности сообщу). Также он сказал что и от положения пинговалки относительно ИБП тоже никак не зависит. Говорит есть узлы где небольшой ящик и все запихано чуть не с ноги, свитч, ИБП, пинговалка. И всё работает, а бывает стойка всё разнесено, но глюки бывают

[Victor Pestov]

Здравствуйте Да речь идет о серии SNR-ERD-2.0 и 2.3

Сегодня разговаривал с главным инженером (ему приходят все смс). Он рассказал что от длины провода до датчика вообще не зависит. Есть узлы, где длина достигает до трех метров и глюков не наблюдается. Данная конкретная пинговалка, как он сказал имеет длину не более 30-40 см. Рассказал что при пропадании питания на одном узле пинговалка начинает хлопать дверьми даже с не подключенным датчиком :) (узел назвать затруднился. по возможности сообщу). Также он сказал что и от положения пинговалки относительно ИБП тоже никак не зависит. Говорит есть узлы где небольшой ящик и все запихано чуть не с ноги, свитч, ИБП, пинговалка. И всё работает, а бывает стойка всё разнесено, но глюки бывают

Наиболее вероятная причина - наводки.



Попробуйте потестировать устройство "на столе" + вместо датчика перемычка.
