ASR 1002 и snmp статистика

Добрый день.



Есть проблема с получением snmp-статистики c Cisco ASR 1002.

Cisco может отдавать статистику по классам трафика, присутствующим в policy-map



Вот так это выглядело до недавнего дня:

Политика:

policy-map CoPP
class CoPP-undesirable
   police cir 512000 bc 51200 be 64000
    conform-action transmit
    exceed-action transmit
    violate-action transmit
class ARP
  police rate 1000 pps burst 500 packets
    conform-action transmit
    exceed-action transmit
    violate-action drop
class PPPoE-DISCOVERY
  police rate 1000 pps burst 500 packets
    conform-action transmit
    exceed-action transmit
    violate-action drop
class CoPP-routing
   police cir 5000000 bc 750000 be 1500000
    conform-action transmit
    exceed-action transmit
    violate-action transmit
class PPPoE
  police rate 2000 pps burst 500 packets
    conform-action transmit
    exceed-action transmit
    violate-action drop
class class-default
   police cir 20000000 bc 3750000 be 7500000
    conform-action transmit
    exceed-action transmit
    violate-action transmit

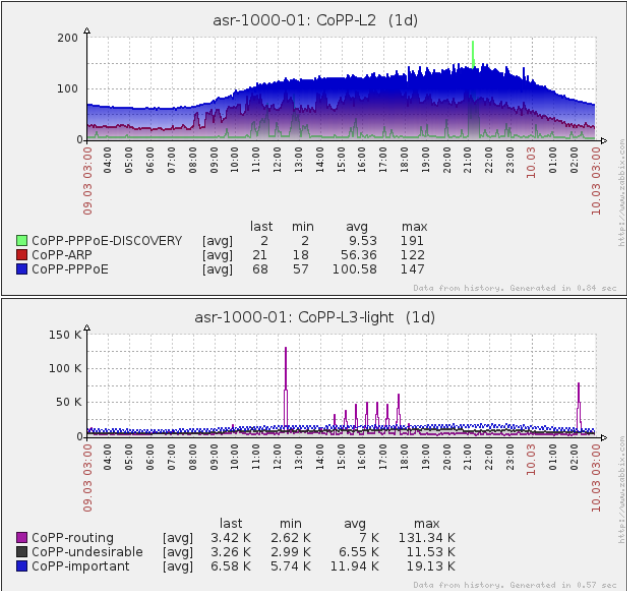

График на 1-й картинке:



Однако, внезапно, Cisco стала отдавать статистику с задержками, т.е. за несколько опросов отдает одно и то же значение, а затем, резкий всплеск.



График на 2-й картинке^



Рабочая гипотеза, что загружен проц на Cisco, и сервер не может получить snmp значения. Но таймаутов в логе, характерных для таких случаев, нет.



То, что это это аномалия, подтверждают графики с физических интерфейсов.

Если считывать snmp-значения с физических интерфейсов, данные нормальные, без резких всплесков. Вся статистика, которая собирается с использованием Policy-Map имеет периодические всплески в одно и то же время.



Отвязывать политику от интерфейса, убивать политику и создавать заново - данные действия проблему не решают.

post-80317-012611700 1335245448_thumb.png

post-80317-013851000 1335245464_thumb.png

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Какая частота запросв ? Snmp Пакеты реально доходят просто значение одно и тоже ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опрос - раз в 5 минут.



snmpwalk также получает одинаковые значения:



# date
Tue Apr 24 10:55:08 MSK 2012
# snmpwalk -v 2c -c private 10.0.0.1 .1.3.6.1.4.1.9.9.166.1.17.1.1.2.225.262145
SNMPv2-SMI::enterprises.9.9.166.1.17.1.1.2.225.262145 = Counter32: 9380726
# date
Tue Apr 24 10:00:14 MSK 2012
[root@proxy /home/tftp]# snmpwalk -v 2c -c private 10.0.0.1 .1.3.6.1.4.1.9.9.166.1.17.1.1.2.225.262145
SNMPv2-SMI::enterprises.9.9.166.1.17.1.1.2.225.262145 = Counter32: 9380726

Изменено пользователем n.lobanov

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

а что показывает сама полиси ? show policy-map control-plane , там интервал обнолвения 5 минут, меняеться ли там тот счетчик(с интервалом в пять минут) который вы пытаетесь получить по snmp ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Значения, получаемые по snmp и с командной строки обновляются синхронно.



SNMPv2-SMI::enterprises.9.9.166.1.17.1.1.2.225.262145 = Counter32: 9583653



sh policy-map control-plane input class ARP
  conformed 9583653 packets, 632663634 bytes; action:



Частоту обновления сказать не могу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

вопрос не по теме

а зачем вообще рисуете графики COPP?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Рисую не только графики использования Control-Plane.

Просто на этих графиках проще проиллюстрировать проблему.



Например, есть интерфейс, на нем poloicy-map c несколькими классами трафика.

Интересна статистика по классам.



Есть, например, клиент, которому скорость к "локальным"(из той же AS) ресурсам не ограничена, а скорость к "внешним" сетям - согласно тарифному плану. Интересна доля локального трафика.



например:

policy-map ClientX
class CLASS-INNERNET
   police cir 100000000 bc 18750000 be 37500000
    conform-action transmit
    exceed-action transmit
    violate-action transmit
class class-default
   police cir 40000000 bc 15000000 be 30000000
    conform-action transmit
    exceed-action drop
    violate-action drop



проблема в том, что с физического интерфейса статистика собирается без проблем, а по политикам - есть проблемы.

Изменено пользователем n.lobanov

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

а что у вас за единицы измерения на первом графике ? 0 100 200 ( это что за единицы ) и на втором у вас шаг (0 2k 4k 6k 8k), может на втором графике надо просто измерения делать в других немножко единицах ?

Изменено пользователем config

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На верхнем графике - еденица измерения pps.

На нижнем bits per seconds.



На графиках стоит автоопределение масштаба. Я пробовал выводить по 1 параметру на график и делать кучу графиков.

Все равно характер графиков одинаковый. Пропуск, и резкий всплеск. Совпадает на всех графиках.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

так исправьте картинки, выложите актуальные с одинаковым масштабом.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

show snmp покажет если ли дропы snmp пакетов.

Изменено пользователем config

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

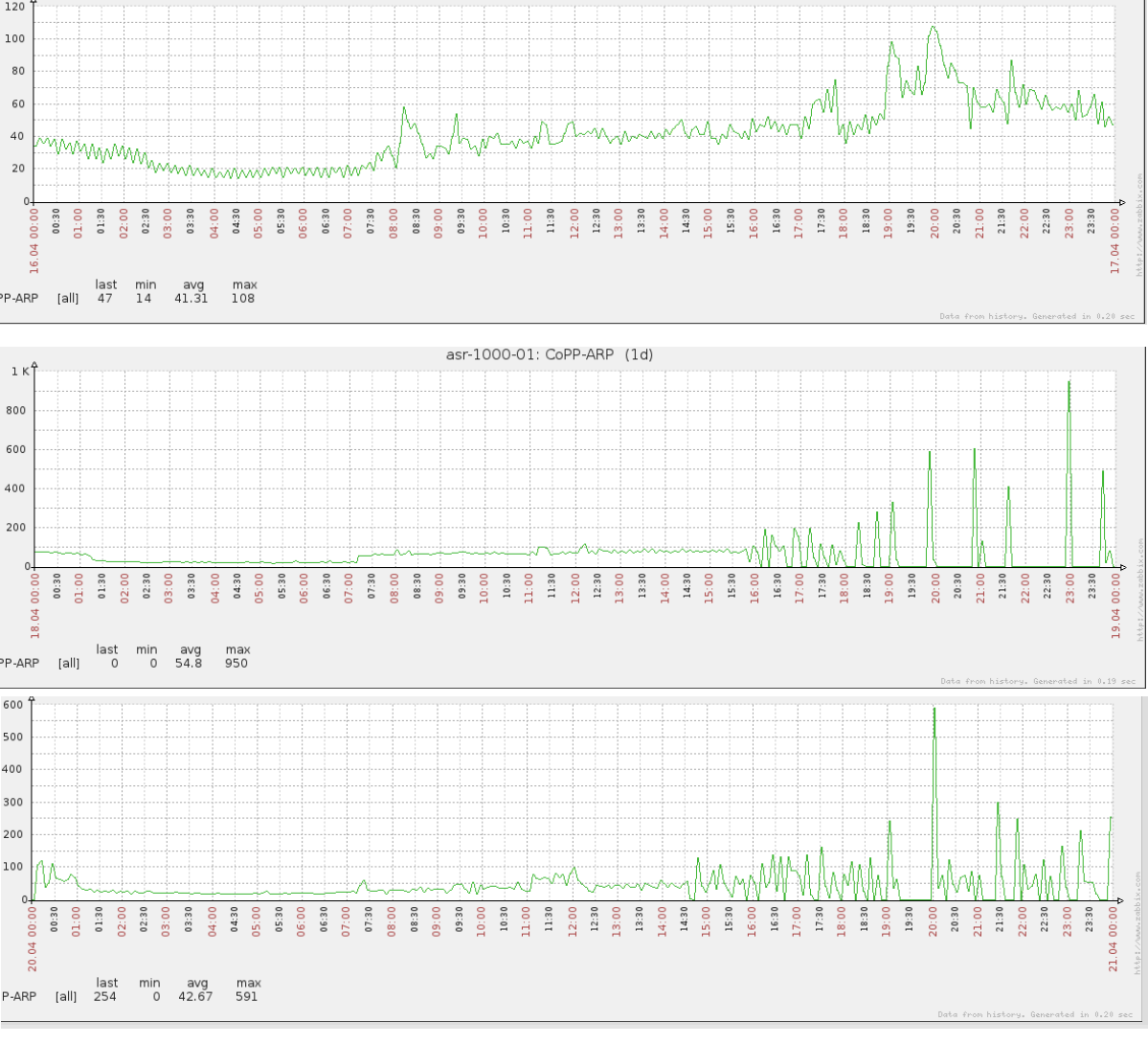

В прикрепленном файле в увеличенном масштабе, мониторинг ARP-запросов.

По шкале Y - Количество запросов в секунду.

Верхний график - обычный, все нормально. За все предыдущие дни графики выглядят аналогично

Два нижних графика - проблемные. Видны резкие всплески.



Повторюсь, это всего лишь иллюстрация проблемы.

Подобным образом ведут себя ЛЮБЫЕ параметры, которые считываются со счетчиков Policy-Map, будь то: байты/пакеты класса трафика, количество ARP-запросов, количество PPPoE-Discovery запросов.

Все остальные счетчики (которые считывают информацию с интерфейсов), отображают данные корректно.

post-80317-063959700 1335263812_thumb.png

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

а покажите show policy-map control-plane полностью.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
#show policy-map control-plane
Control Plane

 Service-policy input: CoPP

   Class-map: CoPP-undesirable (match-any)
     4283544 packets, 1313822572 bytes
     5 minute offered rate 16000 bps, drop rate 16000 bps
     Match: access-group 123
     police:
         cir 512000 bps, bc 51200 bytes, be 64000 bytes
       conformed 2574430 packets, 299288264 bytes; actions:
         drop
       exceeded 8000 packets, 4582791 bytes; actions:
         drop
       violated 1701114 packets, 1009951517 bytes; actions:
         drop
       conformed 16000 bps, exceed 0000 bps, violate 0000 bps

   Class-map: CoPP-important (match-all)
     2027446 packets, 148388290 bytes
     5 minute offered rate 10000 bps, drop rate 0000 bps
     Match: access-group 121
     police:
         cir 2000000 bps, bc 375000 bytes, be 750000 bytes
       conformed 2027446 packets, 148388290 bytes; actions:
         transmit
       exceeded 0 packets, 0 bytes; actions:
         transmit
       violated 0 packets, 0 bytes; actions:
         transmit
       conformed 10000 bps, exceed 0000 bps, violate 0000 bps

   Class-map: CoPP-normal (match-all)
     10220270 packets, 11546483876 bytes
     5 minute offered rate 1130000 bps, drop rate 0000 bps
     Match: access-group 122
     police:
         cir 2000000 bps, bc 1000000 bytes, be 2000000 bytes
       conformed 2612436 packets, 1426127791 bytes; actions:
         transmit
       exceeded 505692 packets, 672055554 bytes; actions:
         transmit
       violated 7102142 packets, 9448300531 bytes; actions:
         transmit
       conformed 132000 bps, exceed 25000 bps, violate 964000 bps

   Class-map: ARP (match-all)
     20313159 packets, 1338128132 bytes
     5 minute offered rate 22000 bps, drop rate 0000 bps
     Match: protocol arp
     police:
        rate 1500 pps, burst 500 packets, peak-burst 500 packets
         conformed 10747457 packets, 710914260 bytes; action:
           transmit
         exceeded 288380 packets, 19207424 bytes; action:
           transmit
         violated 9277322 packets, 608006448 bytes; action:
           drop
         conformed 24 pps, exceeded 0 pps violated 0 pps

   Class-map: PPPoE-DISCOVERY (match-all)
     53829843 packets, 2182051411 bytes
     5 minute offered rate 0000 bps, drop rate 0000 bps
     Match: protocol pppoe-discovery
     police:
        rate 1500 pps, burst 500 packets, peak-burst 500 packets
         conformed 5422532 packets, 239137963 bytes; action:
           transmit
         exceeded 436948 packets, 17681456 bytes; action:
           transmit
         violated 47970363 packets, 1925231992 bytes; action:
           drop
         conformed 0 pps, exceeded 0 pps violated 0 pps

   Class-map: CoPP-routing (match-all)
     307245 packets, 94934788 bytes
     5 minute offered rate 1000 bps, drop rate 0000 bps
     Match: access-group 120
     police:
         cir 5000000 bps, bc 750000 bytes, be 1500000 bytes
       conformed 307245 packets, 94934788 bytes; actions:
         transmit
       exceeded 0 packets, 0 bytes; actions:
         transmit
       violated 0 packets, 0 bytes; actions:
         transmit
       conformed 1000 bps, exceed 0000 bps, violate 0000 bps

   Class-map: PPPoE (match-all)
     9891556 packets, 406031254 bytes
     5 minute offered rate 31000 bps, drop rate 0000 bps
     Match: protocol pppoe
     police:
        rate 2000 pps, burst 1000 packets, peak-burst 1000 packets
         conformed 9839739 packets, 403868646 bytes; action:
           transmit
         exceeded 6090 packets, 252040 bytes; action:
           transmit
         violated 45727 packets, 1910568 bytes; action:
           drop
         conformed 79 pps, exceeded 0 pps violated 0 pps

   Class-map: class-default (match-any)
     22640173 packets, 1449212649 bytes
     5 minute offered rate 43000 bps, drop rate 0000 bps
     Match: any
     police:
         cir 20000000 bps, bc 3750000 bytes, be 7500000 bytes
       conformed 22193903 packets, 1401847553 bytes; actions:
         transmit
       exceeded 396231 packets, 42333300 bytes; actions:
         transmit
       violated 50039 packets, 5031796 bytes; actions:
         transmit
       conformed 43000 bps, exceed 0000 bps, violate 0000 bps

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

и проблема именно по всем классам ? без исключения ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

вы уверены что не перезагружали роутер и не делали никаких настроек Qos ?



могли индексы поехать есть небыло persist для cbqos.



покажите show run | inc snmp mib

Изменено пользователем config

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

asr-1000-01 uptime is 14 weeks, 4 days, 12 hours, 12 minutes
Uptime for this control processor is 14 weeks, 4 days, 12 hours, 14 minutes

sh run | i snmp
snmp ifmib ifindex persist
snmp mib persist cbqos



Если не получится разобраться планирую заказать плановые работы и перезагрузить маршрутизотор.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

snmp mib persist cbqos, если так , то все вроде должно быть гуд. да уж вы отпишитесь потом в форум, многим будет интерестно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

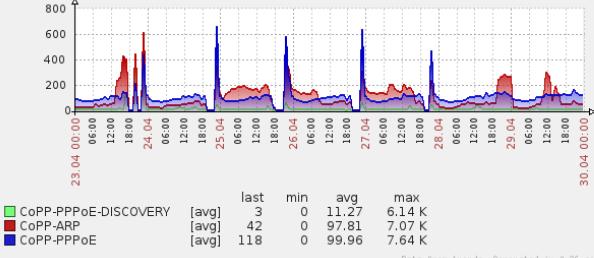

После перезагрузки проблема с опросом control-plane решилась.

На графике по оси Y - pps, по оси Х - дни. До проблемы, во время проблемы, после.

post-80317-023985600 1335943813_thumb.jpg



Счетчики байт, попадающих в определенную политику, в случае, когда политика привязана к обычному (т.е. ip) интерфейсу обновляются все-равно с задержкой.

Изменено пользователем n.lobanov
