Внешняя антенна для NanoStation Loco M2

[Slowesno]

Подскажите как подключить внешнюю антенну (например ФА-20) к NanoStation Loco M2.

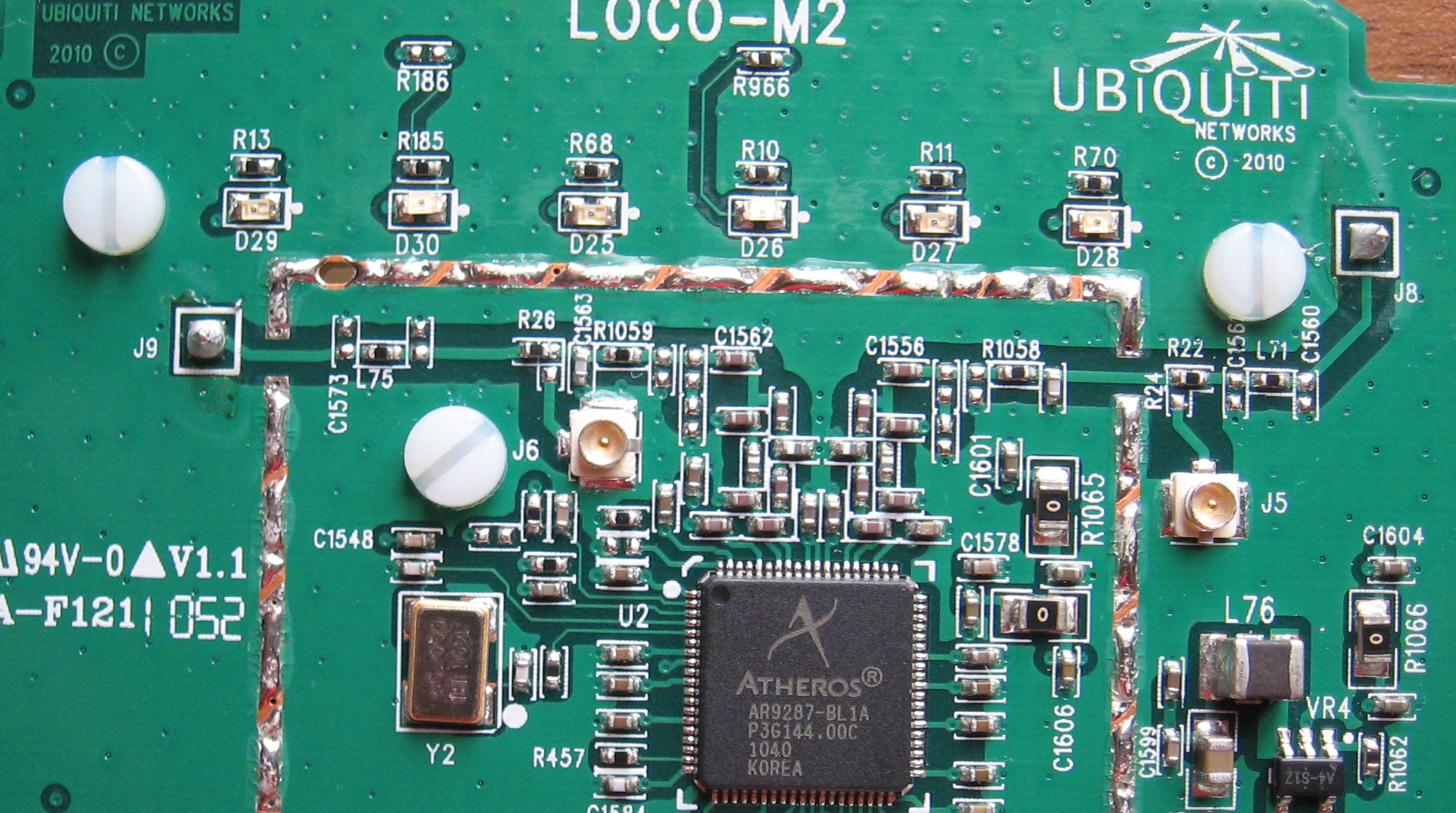

Насколько я могу судить по фото платы имеющиеся разъемы под пигтейлы являются не задействованными?

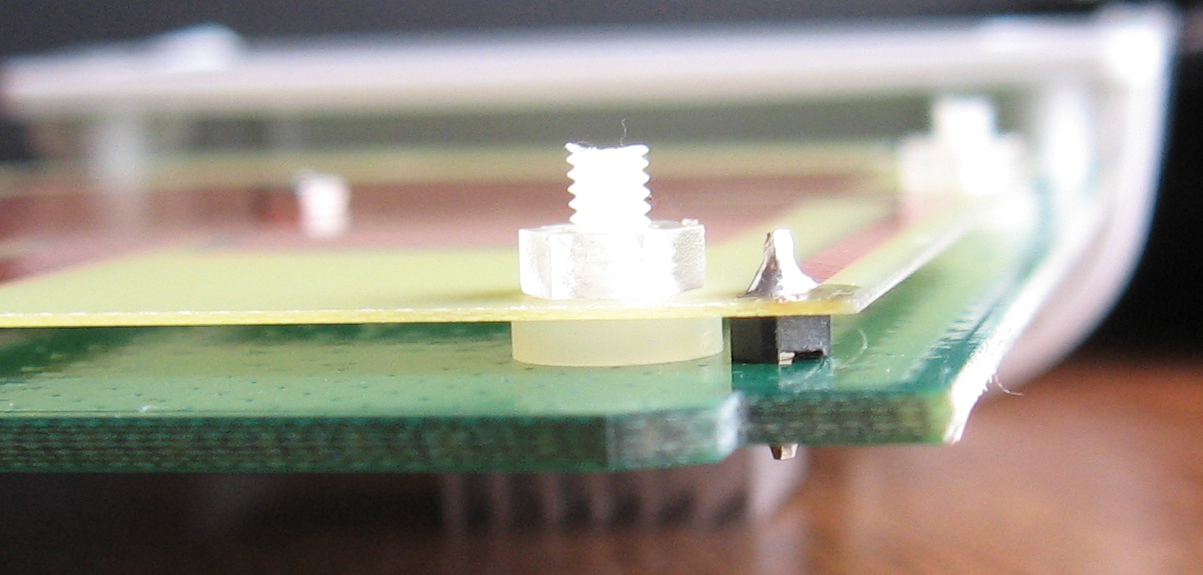

Принципе можно припаяться вместо имеющейся антенны. Отпаяв текстолит.

Как правильно припаять антенный кабель? Ведь контактов 2 шт.?

[taf_321]

А если перепаять резисторы R22 и R26, повернув их на 90 градусов, то сигнал вроде должен перенаправиться с встроенной антенны на разъемы, не?



Снимать сигнал непосредственно с J8, J9 идея плохая, в результате будет высокий КСВ и львиная доля мощности выделится в тепло.



А то, что там 2 контакта, так это от того, что железка работает в двух поляризациях сразу. Но никто не мешает использовать какую-то одну.

[Slowesno]

А если перепаять резисторы R22 и R26, повернув их на 90 градусов, то сигнал вроде должен перенаправиться с встроенной антенны на разъемы, не?

Согласен. При внешнем осмотре схемы этот вариант напрашиваеться сам. Вот только схемы либо сервис мануала не, так что узнать достоверно сложно?



Снимать сигнал непосредственно с J8, J9 идея плохая, в результате будет высокий КСВ и львиная доля мощности выделится в тепло.

Если можно расскажите чуть подробнее. Почему?

[taf_321]

Вот только схемы либо сервис мануала не, так что узнать достоверно сложно?

Тут только методом тыка :)



Если можно расскажите чуть подробнее. Почему?



Посмотрите, там от резисторов R22/26 на контакты J8/9 линия идет через L71/75, которые согласуют индуктивную составляющую встроенной антенны. У встроенной панельной антенны практически нет собственной индуктивности, для чего и ввели L71/75. Если вы подключите к J8/9 внешнюю антенну, которая имеет собственные согласованные (условно :) ) значения LC, то радиотракт получится с избыточным L, и на выходе вы получите весьма скромные значения выходной мощности на передачу и очень грустную чувствительность по приему. Все старания выходного тракта передатчика уйдут в тепло и помехи.

[Slowesno]

Ясно. Значит поворачиваем R22/26 во вторую позицию, и пигтейлам поочереди подключаем антенну к разъемам J5/6.

Я так понимаю в этом случае встроенную антенну можно не трогать, не убирать?

[taf_321]

Конечно. Она же будет отключена.

[Теоретик]

Потом протрите все спиртом от остатков флюса. Данные частоты очень критично относятся к грязи.

При плохом КСВ страшно не то, что не вся энергия "уходит" в антену (малая эфективность передатчика), а то что её часть "остается" в усилке, из-за чего он выходит из строя.

[oleg4265]

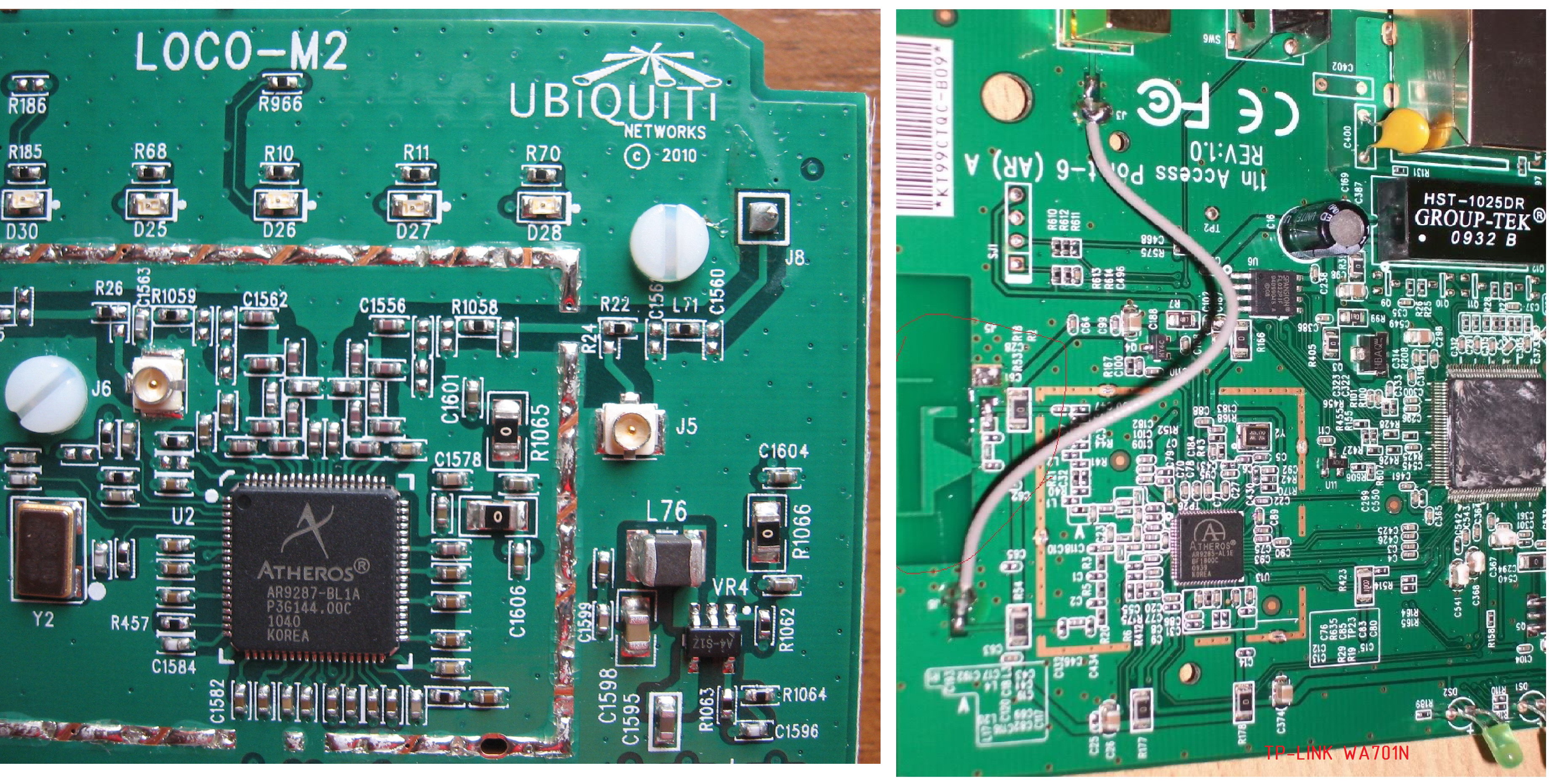

У меня тоже возникла необходимость подключения внешней антенны . перекопал форумы пишут только в зеркало . У меня была ant 24 нужно было ее подключить . Взял пиктелы от ноутбука поставил в корпусе разъем перепаял резисторы . Пробывал подключать к одной из антенн не работает . Пришлось антенны запаралелить ., тогда заработала внешняя антенна . Линк проверял на 4 . 5км . В статистике пишет одинаковый сигнал вертикальная и горизонтальная поляризация . Может это решение и пионерское ,но других не нашел.

Edited April 16, 2012 by oleg4265

[Slowesno]

oleg4265

Как была выполнено запаралеливание? В кабеле, в разъеме? Опишите если не трудно.

[oleg4265]

Поставил перемычку на конденсаторах с1562 с1556

[fhntv_smart]

Снимать сигнал непосредственно с J8, J9 идея плохая, в результате будет высокий КСВ и львиная доля мощности выделится в тепло.

У мня есть лока, которая по характеристикам явно хуже остальных. При этом, антенна у нее (даже резонатор(или как его, так, к нему проводов нет)) ощутимо греется даже без передачи. Может дело в схемотехнике?

[hamachi]

Вопрос накуя уродовать локо??Поставьте ее в оффсетку.



ужос нах.

ее хоть в оффсетку хоть в две. выкидышь-он и в африке выкидышь.



Товарищи сквернословы - слово "накуя" можно заменять словом "зачем" или "для чего", слово "нах" так же можно заменить словами "блин" или другими литературными выражениями.

Edited April 18, 2012 by Saab95
