Многожильный UTP 5e и его врезка в разетку

Здравствуйте, помогите пожалуйста, ситуация следующая купил многожильную витую пару по ошибке, говорят её нельзя будет врезать в розетку.

1. На сколько сложно её врезать в разетку? (кто сталкивался)

2. Есть ли варианты заюдить провода или найти какие либо наконечники чтобы упростить процесс врезки в разетку.

3. Есть ли смысл брать экранированные разетки при не экранированном кабеле? (Будет хотя бы малейшая разница перед не экранированной разетки в данном случае?)



Заранее спасибо.

Share this post


Link to post
Share on other sites

1. Многожильная - это сколько?

2. Что мешает использовать только нужные жилы? Диаметр кабеля, не помещается в розетке что ли? Что за розетка?

3. На практике ни разу не было толку от экранов.

Share this post


Link to post
Share on other sites

1. Многожильная - это сколько?

2. Что мешает использовать только нужные жилы? Диаметр кабеля, не помещается в розетке что ли? Что за розетка?

3. На практике ни разу не было толку от экранов.

1. utp4-patch.jpg

2. Жилы мелкие выпадают из зажимов разетки (Диаметр проводника (медной жилы) - 7х0,2мм - 24AWG(0,5мм).)

3. А не на практике чисто теоретически при использовании не экран 5e?

Edited by d8n

Share this post


Link to post
Share on other sites

Ах у него каждая жила многожильная :)



А купить розетку с поворотным механизмом фиксирования жилы можете? Или нужно именно этой розеткой обойтись, я так понимаю там просто вставляется жила в щель?



Это же внутри помещения используется кабель? Если да, то, мне кажется, экран не нужен ни практически, ни теоретически.

Edited by vipro

Share this post


Link to post
Share on other sites

Ах у него каждая жила многожильная :)



А купить розетку с поворотным механизмом фиксирования жилы можете? Или нужно именно этой розеткой обойтись, я так понимаю там просто вставляется жила в щель?

Нужно обойтись именно этой, да вставляется в щель и прорезается Krone ножом под 110 розетку а потом эти маленькие жилы выпадают по одному из зажима. А вы не могли бы ссылку кинуть на такую розетку об которой говорите чтобы на будущее знать.



Это же внутри помещения используется кабель? Если да, то, мне кажется, экран не нужен ни практически, ни теоретически.

Один кабель из свича пойдет будет проложен на улице, но рядом с кабелем проложен силовой кабель в кабель канале в офисе в таком случае нужно заземление чтобы наводок не было?

Share this post


Link to post
Share on other sites

Ну это надо в инете поискать, смысл такой, что жила вставляется в одно из 8 отверстий-фиксаторов и поворотом отверточки этого фиксатора на 90 градусов зажимается. Такие розетки намного надежнее, чем с щелью. Единственный минус - встречаются намного реже, чем розетки с щелью.

Share this post


Link to post
Share on other sites

Понятно, спасибо, что помогаете, но буду ждать дальше ответа от того кто сталкивался с такой ситуацией.

Share this post


Link to post
Share on other sites

Да приходилось, давно, по незнанию. Не в розетки, а просто в кросс. Держалось так себе, если не трогать.

Залудить наверное можно, но это ж совершенно лютый геморой, время монтажа каждой розетки раз в 10 дольше будет.

Share this post


Link to post
Share on other sites

Не в розетки, а просто в кросс.

Что такое кросс? Это как?

Share this post


Link to post
Share on other sites

Да не важно, суть та же - ножевой зажим.

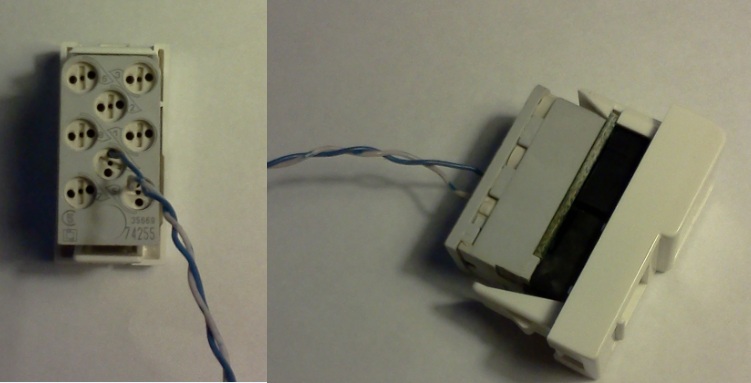

Не нашёл в гуглояндексе упомянутой розетки, зато нашёл вживую:



Сложная конструкция, поэтому и не получила особого распространения.


Share this post


Link to post
Share on other sites

Понятно в продаже конечно сложно будет такую найти. Не знаю даже что и делать такого кабеля у меня целая бухта, как теперь расшивать по розеткам. Сложно придется :((

Share this post


Link to post
Share on other sites

По идее купленный кабель идеален для патч-кордов. Бухта это сколько? 300 метров? Может, оставить про запас и купить нормальный, а этим пользователей подключать к розеткам(проживет намного дольше)?



Или сеть "под ключ"?

Edited by Ulom

Share this post


Link to post
Share on other sites

На сеть только 300 надо. 300 и куплено а для патч кордов 300 много будет.

Share this post


Link to post
Share on other sites

- Перестановки столов по фен-шую,

- спотыкания о патч-корды,

- кошка в оффисе грызет кабели,

- по патч-кордам ездят на оффисных креслах,

- ставят на них столы...



300 метров не так много как кажется.



Чем страдать с этой витухой, проще купить новую. А эта пригодится. Начальству обосновать тем, что провод устойчив к изгибам и прослужит дольше в условиях перестановок и тд (см список.) Я не знаю Ваших условий, но мне кажется, что проблему Вы несколько переоцениваете.

Share this post


Link to post
Share on other sites

Картуччо



Такие розетки раньше применял Legrand, лет минимум 5 как перестал применять.

Любую розетку RJ45 можно ставить на патч-кордовый кабель.

Share this post


Link to post
Share on other sites
да вставляется в щель и прорезается Krone ножом под 110 розетку а потом эти маленькие жилы выпадают по одному из зажима.



Кстати вопрос - а вы изоляцию с каждой жилки снимаете когда в розетку заделываете? Снимать не надо.

Edited by Ulom

Share this post


Link to post
Share on other sites

По правильному это называется - многожильный многопроволочный кабель. 8 многопроволочных жил...



Попробуйте пообщаться с этим поставщиком по этому товару http://www.brownbear.ru/goods/506.html

кажется в этих розеткаж пружинный контакт.

Share this post


Link to post
Share on other sites
да вставляется в щель и прорезается Krone ножом под 110 розетку а потом эти маленькие жилы выпадают по одному из зажима.



Кстати вопрос - а вы изоляцию с каждой жилки снимаете когда в розетку заделываете? Снимать не надо.

Нет не снимаю, но обжимается плохо. Может быть потому что нож такой на нем Krone написана а на розетки 110ая. Они совместимы?

Share this post


Link to post
Share on other sites

Может быть потому что нож такой на нем Krone написана а на розетки 110ая. Они совместимы?



НЕ совместимы. Это разные разъёмы и для них нужны разные ножи/насадки.



Модули розеток с прижимом (без ножевых контактов, с крутящимися хреновинками на каждый проводник), я так понимаю, - это Legrand RJ 45 1M старой конструкции. Попробовал поискать на них ссылку - задолбался.

Share this post


Link to post
Share on other sites

НЕ совместимы. Это разные разъёмы и для них нужны разные ножи/насадки.


Crone розетка компьютерная




110 розетка компьютерная



Внешне они одинаковые, в чем подвох, объясните пожалуйста. В магазине сказали что 110 они обжимаются Krone. И что это одно и тоже



В поиске если вбить 110 и Krone выдает одинаковую картинку

Edited by d8n

Share this post


Link to post
Share on other sites

у них разные линейные размеры. Не стоит использовать одно для другого.

Share this post


Link to post
Share on other sites

Модули розеток с прижимом (без ножевых контактов

Ножевые контакты там есть. Провод вставляется в изоляции и она прорезается, причём прорезается очень похоже на обычный ножевой контакт.

Share this post


Link to post
Share on other sites

А в розетки 5e можно врезать 6e или для 6e нужны другие розетки. Может кто подскажет какой нибудь мануал ссылку на него где можно прочитать про виды розеток что для чего. А то задаю тут столь ламерские вопросы :)

Share this post


Link to post
Share on other sites

У 6 категории толще провод. При желании можно даже HDD molex питания забить задом наперёд, но стоит ли :)

Share this post


Link to post
Share on other sites
