Неисправность оптической интернет линии

[trksergey]

Строим интернет сеть. В одном из участков возникли проблемы - нет соединения между двумя коммутаторами ES3528. Длина линии около 200 метров. Сварки волокна менее 0,015. Рефлектометр видит только соединения, затухание на частотах 1310 и 1550 примерно одинаковые (нет "раслаивания"). Сигнал приходит около -9.5 дб. Используем 3км SFP вставки.



При замене коммутатора со вставкой 1310нм на ES3510 появляется линк, но скорость не более 10мбит, пинг от сервера < 10мс, с сайтов от 20мс.



Нормальная работа наблюдается только, если на коммутаторе меняем SFP вставку на 1550нм с 3км на 20км, т.е.

ES3528 SFP 1550нм 20км <-----200м----> ES3528 SFP 1310нм 3км



Меняли коммутаторы на другие, меняли SFP вставки, паяли другое волокно - результат неменяется.



В чем может быть дело?

Edited April 5, 2012 by trksergey

[Дятел]

Посмотрите на бюджет у 3 км sfp и сравните со своими 9.5дБ

[trksergey]

Посмотрите на бюджет у 3 км sfp и сравните со своими 9.5дБ

А подробней...

Вставки FoxGate.SFP 3км через пачкорд -8,5 -9.0дб (разброс в партии), SFP 20км через -5 -6дб. Практическая чувствительность до -18дб.

Edited April 5, 2012 by trksergey

[Yarlan Zey]

на таком расстоянии сигнал должен быть мощнее

посмотрите сигнал сразу на выходе из модуля

[trksergey]

До FoxGate были друга партия так у них 3 км было около -7дб. FoxGate поставили очень много именно с таким уровнем, проблем небыло.

Edited April 5, 2012 by trksergey

[Yarlan Zey]

ну так проверьте гарантированно исправными модулями проблемный участок



линк и при -20дб заведется.

[trksergey]

Меняли полностью все оборудование.

Edited April 5, 2012 by trksergey

[fivtin]

я бы с каждой стороны отсоединил разъем из sfp и померил сколько уходит, сколько приходит

а так не очень понятно сколько теряется и какой бюджет

например используем 3 км модули - чувствительность -17дБ, выход по разному, где то -7...-10

[Yarlan Zey]

т.е. проблема не в коммутаторах и не в оптических модулях? тогда только сама оптика.

[trksergey]

т.е. проблема не в коммутаторах и не в оптических модулях? тогда только сама оптика.

По логике получается, что так. Но как определить, что за дефект, ведь рефлектометр не показал аномалий. А для руководства нужно обосновать замену кабеля. :-)

[fivtin]

да, неплохо бы марку кабеля посмотреть :-)

[passer]

Бракованные или грязные патчкорды, перегибы при укладке волокна в бокс, заламывания патчкордов/пигтейлов при коммутации. брать заведомо исправные трансиверы и проверять сразу с измерителем мощности на обоих точках, попутно проверяя на наличие перегибов (для некоторых монтажников оказалась откровением лекция о радиусе изгиба) и можно попротирать сами патчкорды/пигтейлы.

Я как бы уже не очень доверяю свежекупленным модулям. Обычно 100 штук установим - 1-2 выбраковываются сразу или в течении месяца. Остальные какое-то время работают. У меня линк на foxgate, step4net и sofetec заводился и на -18дБм.



Да, касательно измерений рефлектометром - измерения им производились через компенсатор "мертвой" зоны или нет? Если без - узнать ее величину у вашего рефлектометра и произвести измерения заново.

Edited April 5, 2012 by passer

[vurd]

т.е. проблема не в коммутаторах и не в оптических модулях? тогда только сама оптика.

По логике получается, что так. Но как определить, что за дефект, ведь рефлектометр не показал аномалий. А для руководства нужно обосновать замену кабеля. :-)



Компенсационную катушку при измерениях использовали? Концы нормальные? Какое затухание на линии? Покажите рефлектограмму, если есть. На такой линии с вашими заявленными сварками все должно подниматься без проблем.

[trksergey]

я бы с каждой стороны отсоединил разъем из sfp и померил сколько уходит, сколько приходит

а так не очень понятно сколько теряется и какой бюджет

Потери около 1дб. Две пайки - на пачкорды.



Компенсационную катушку при измерениях использовали? Концы нормальные? Какое затухание на линии? Покажите рефлектограмму, если есть. На такой линии с вашими заявленными сварками все должно подниматься без проблем.

Компенсационная катушка 200 метров. Рефлектограмму могу выложить только завтра, все на работе. В микроскоп концы - нормальные.

Edited April 5, 2012 by trksergey

[trksergey]

да, неплохо бы марку кабеля

На данной линии FinMark



Да, касательно измерений рефлектометром - измерения им производились через компенсатор "мертвой" зоны или нет? Если без - узнать ее величину у вашего рефлектометра и произвести измерения заново.

"мертвая" зона до 150 метров



наличие перегибов

Проверяли источником видимого спектра

Edited April 5, 2012 by trksergey

[dimonSCS]

При таких уровнях сигнала дело не в оптике, а в электронике и тех настройках актива, котьорые к линии отношщения не имеют. Замена кабеля не поможет.

[passer]

Есть один тип перегибов, который встречается достаточно часто - перегиб у самого разъема. Я же не зря упоминал лекции о радиусе изгиба для монтажников. Пайщики это знают, а вот монтажники, которые свитчи ставят - не всегда.

[trksergey]

Проблема решена. Все дело в SFP модуля. Проверил с два десятка на малых расстояниях они перестают работать (образуется "засветка"). Купили другие (другого производителя) - стабильно работает на пачкорде длиной 3 метра.



Спасибо всем!

[fivtin]

то есть необходимо было увеличить потери в линии? :)

[trksergey]

то есть необходимо было увеличить потери в линии? :)

да

[passer]

На будущее берете патчкорд, адаптер и трубку (или кусок кабеля) диаметром 10мм. Далее просто осторожно наматываем патчкорд на трубку и фиксируем. Один оборот волокном G.652 - примерно около 1дБ гашения. И ничего покупать не надо.

[dimonSCS]

Проблема решена. Все дело в SFP модуля. Проверил с два десятка на малых расстояниях они перестают работать (образуется "засветка"). Купили другие (другого производителя) - стабильно работает на пачкорде длиной 3 метра.



Спасибо всем!





Это полный атас, чтобы 3-верстовый модуль попадал в насыщение ... Самый дешевый поди взяли?

[popovic86]

Купили другие (другого производителя)



Если есть такая возможность то хорошо взять да купить,можно было просто аттенюатор забубенить увеличив затухание линии и тем самым устранив засветку

[DinarD]

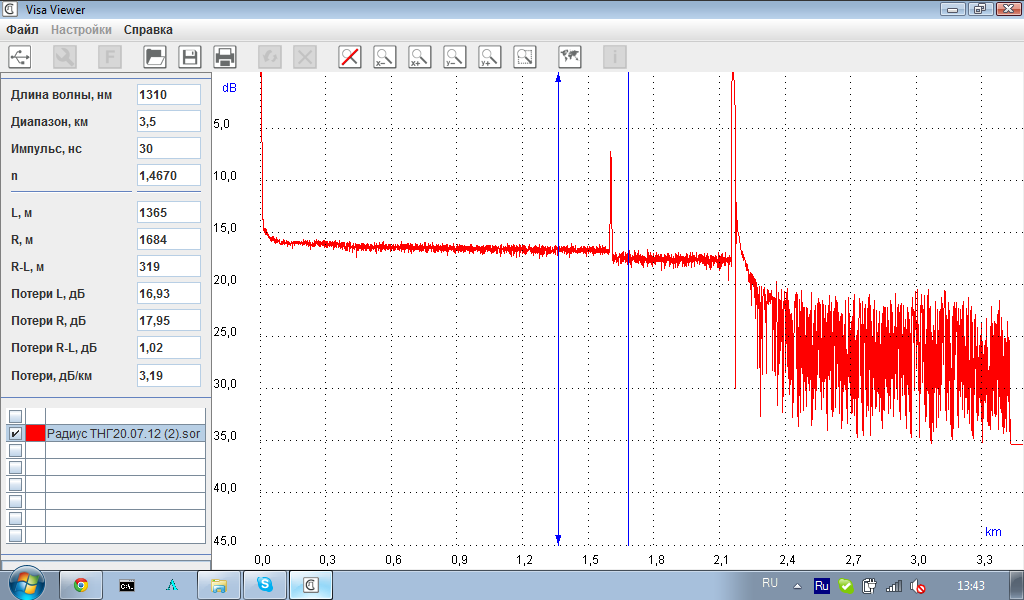

Скажите, пожалуйста, что может означать скачок около 1600м кабеля на этой рефлектограмме. Рефлектометр Visa USB. Спасибо.

Edited July 20, 2012 by DinarD

[taf_321]

Скажите, пожалуйста, что может означать скачок около 1600м кабеля на этой рефлектограмме. Рефлектометр Visa USB. Спасибо.



У вас примерно в этом районе муфты нету? Очень похоже на повреждение места сварки внутри гильзы. А на соседних волокнах в этом месте все нормально? Еще как вариант кабель крепежом пережат.
