Покрытие окружающих р.ц. поселков.

[Voldemar7]

Здравствуйте.

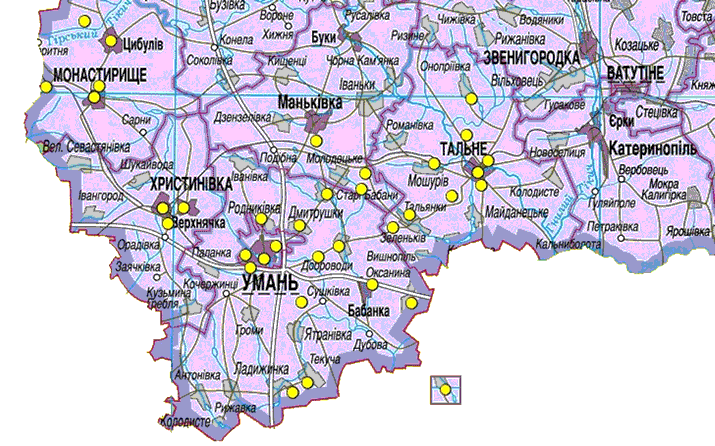

Помогите с решением. Есть райцентр вокруг которого расположены поселки на росстоянии 10-27(самая удаленная точка) км.

Задача доставить в поселки интернет 40-70(мах) пользователей в каждом (по 2-3 мбит/сек.





Для решения берем 1гбит поток по оптике у УТ.

БС ставим на промышленном здании (высота ~40м) секторная антена (3х120 или 4х90)

В поселках тоже есть возможность поднять антену на высоту 10-15м.

Ландшафт +/- ровный (ну при таких высотах антен зона Френеля в норме - как показзывает програмка з гугла)

Все планируем делать на микротиках 5Ггц

Украина.



Теперь вопросы. помогите с выбором оборудования что куда: на бс, на магистраль, на клиента.

как лутше расположить и настроить.

Заранее благодарнен за ответы.


[Saab95]

Покупаете 8 антенн Jirous JRC-24(29) Duplex и делаете на основе их каналы точка-точка в удаленные поселки.



В них на базе вот таких антенн Maximus 2.4GHZ Dual Sector 18dBi MIMO with BOX или таких MAXIMUS-D 2400-16-120 делаете БС для раздачи интернета клиентам. В качестве клиентских устройств используете Антенна StationBox 2,4GHz 14dBi или внешнюю одноканальную антенну, потипу такой Антенна ASP 24 или такой Антенна ASP 27



Из оборудования для раздачи в 2ггц RB433+R52n-M в отдельных алюминиевых корпусах.



На магистрали RB433GL + R52Hn.





[Voldemar7]

А если поселков будет (со временем)не 4 а скажем 6-10 и некоторые находятся практически на одной линии только дальше на несколько км нужно будет ставить еще 2хJRC-24 Duplex? и так с каждой точкой делать мост (так и крыши не хватит для антен!) не будет ди целесообразнее в центре поставить 3х120 сектор а уже в каждом поселке по JRC-24(29)Duplex на прием!?



И еще если осуществлять раздачу клиентам на месте не на 2,4 Ггц а на 5Ггц как это организовать?

Если роздавать на 2,4 то это нужна еще и дополнительная лицензия.

[Saab95]

Вы вряд ли сможете на wi-fi одновременно принимать на 5ггц и раздавать так же на 5ггц. Ведь для канала точка-точка нужно минимум 20мгц полосы, для каждого сектора на раздачу тоже по 20мгц полосы, если взять 3 сектора на раздачу - это уже 60мгц + 20мгц на канал, итого 80мгц. Только так работать не будет - нужны защитные интервалы между частотами, хотя бы по 20мгц, следовательно вам нужна полоса шириной 140мгц. Стоимость ее посчитайте сами.



Учитывайте так же что с каждой базы в многоточке сложно раздать более 20мбит интернета, не зависимо используете ли вы МИМО, или нет. Чем больше клиентов - тем меньше скорость.



Если у вас 2 поселка почти на одной линии, на крыше ставите одну направленную антенну, а к ней подключаете 2-х клиентов, в этом случае скорость через канал поделится на двоих. Так же можно подключать поселки цепочкой, то есть в первом поселке принимаете канал с города, и там же вешаете направленную антенну на другой поселок - а в поселке принимаете.



Если вы просто поставите на крыше 3 сектора на 5ггц, тогда не сможете обеспечить должную энергетику линка и не получите максимальные скорости в удаленные поселки. Если делать сектор без МИМО - то максимум что с него можно получить (в идеале на направленных антеннах), это 30-40мегабит, если с МИМО - до 90 мегабит. Если вы поставите 3 таких, то получить максимальные скорости не сможете из-за слабой энергетики и в сумме не передадите больше 120мбит без МИМО, или 200мбит с МИМО. Так же не забывайте про защитные интервалы на вашей основной крыше.



Если посчитаете стоимость необходимых вам частот, то придете к выводу, что для вашей задачи оптимально делать сеть на фиксированном ваймаксе. Для него нужно 10мгц на канал, и можно работать даже без защитных интервалов. Скорость через такой канал максимальная до 30мбит, что одинакого в wi-fi (только у него 20мгц частоты для этой же скорости).

[Voldemar7]

С секторами понятно, сапсибо.

А если в случаи Вашего варианта с 8хJirous JRC-24(29) Duplex также нужно будет для каждого направления по 20мгц частоты?



тоесть 4 антены(поселка) - 80мгц 6 - 120мгц ?

Или же все можно в одной частоте сделать?

[Saab95]

Можно сделать на 4-х частотах, но для этого антенны со стороны города надо вешать не на крыше, а на стене здания. И сами антенны использовать максимально узконаправленными.



Посчитайте для себя сперва по деньгам на оборудование, вот раскладка для wi-fi 5ггц:



1.Канал точка-точка (комплект 2 устройства) - $1300.

2.Один сектор базы - $350-$400.

3.Клиентское устройство для расстояний менее 4км - $125-$150.

4.Клиентское устройство для расстояний более 4км - $220-$250.

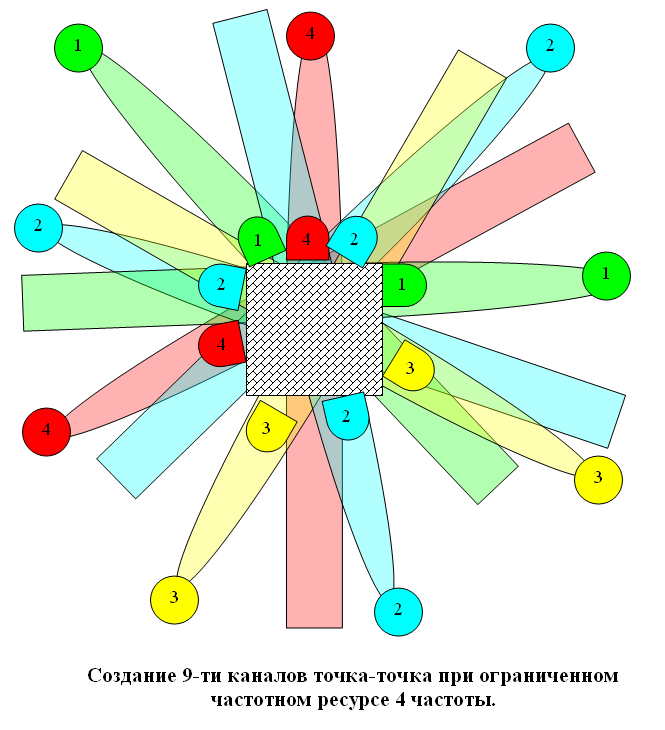

Вот как можно сделать 9 каналов точка-точка при наличии всего 4-х частот:



[Voldemar7]

А можно подробнее об этом способе и конкретно по железу?





и еще при составлении схемы на каждый поселок отдельный канал точка (8хJirous JRC-24) нужно для каждого моста свою частоту? не будет работать если все в одной зделать тоесть 4 моста с одной частотой (только в разных направлениях)

[Saab95]

А можно подробнее об этом способе и конкретно по железу?



и еще при составлении схемы на каждый поселок отдельный канал точка (8хJirous JRC-24) нужно для каждого моста свою частоту? не будет работать если все в одной зделать тоесть 4 моста с одной частотой (только в разных направлениях)



С одной частотой не будет, а вот с 4-мя разными можно попробовать.



Железо я уже указывал какое можно использовать.

[Voldemar7]

Тоесть по этой схеме берем 4 частоты 5Ггц и розносим их по 4 сторонам здания (в порядке как на схеме чтоб не перекрывали друг-друга) в поселке вышка + антена на прием + сектор на роздачу по поселку клентам до 4км будет RB/SXT, а на дальние дистанции - Groove.



если все правильно можете подробно описать как все организовать в поселке (прием -раздача)

[Saab95]

если все правильно можете подробно описать как все организовать в поселке (прием -раздача)

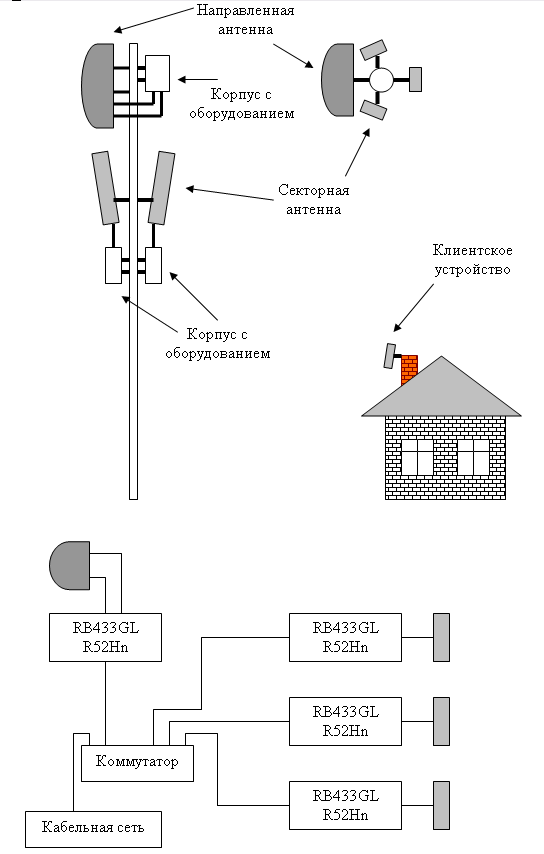

Вот так.



На вышке в самом верху размещаете приемную направленную антенну, которой будете принимать интернет с города. Так же там вешаете 3 секторных антенны по 120 градусов. Оборудование размещаете в алюминиевых корпусах и подключаете антенны максимально коротким кабелем. Витую пару от каждого корпуса спускаете вниз, подключаете к грозозащите и блокам питания. Далее кабели подключаете к коммутатору. Через него все устройства получат доступ в сеть. Так же вы можете из этого коммутатора забирать интернет в кабельную сеть.



На крышах домов клиентов будете устанавливать приемное оборудование и кабелем подключать к компьютеру или роутеру.





Тут нужно 20мгц для канала город-поселок, и 20*3+20*2 для работы баз. Итого 100мгц. Посчитайте сколько будет стоить получить такой кусок диапазона. И как скоро вы сможете окупить вложения.

[Voldemar7]

а зачем так много 100мгц???



Изначально у нас есть 80(на магистрали) 1 2 3 4 назвем их.

Если использовать для магистрали в первый поселок использовать канал 1 то для раздачи можно же использовать частоту 2

В поселке с магистралью 2 использовать для раздачи частоту 3 ну и тд. + не нужно 3х120* вешать достаточно 120градусов чтоб покрыть весь поселок (ну или всенаправленую (ну эт на крайняк) в основном по карте 120* хватает тоесть это 1 частота на раздачу а не 5.



Возможна такая схема!?

[Saab95]

Короче смысл если коротко такой - при размещении 2-х антенн в одном месте, между ними надо сделать разнос по частотам как минимум 20мгц. Если есть 4 частоты, то можно на 1 принимать, на 3 или 4 раздавать. Но на них нельзя принимать на 1 а раздавать на 3 и 4. В этом случае при наличии 2-х раздающих антенн нужны частоты 1 для приема, и 3 и 5 для передачи.





[Voldemar7]

. В этом случае при наличии 2-х раздающих антенн нужны частоты 1 для приема, и 3 и 5 для передачи.



не понял откуда взялись 2 раздающих антены?



я за то чтобы те 4 частоты которые у меня есть для магистралей использовать для раздачи в поселке ( с разбросом в 20мгц)



Тоесть магистраль на 1 частоте в поселке принял сигнал а роздавать одной антеной(120* или всенаправленой) на 3 частоте (между ними 20 мгц разброса)



вот накинул схемку в пейнте)))



Так возможно сделать магистрали 1 2 3 4


[Saab95]

не понял откуда взялись 2 раздающих антены?



Это я указал для примера.



я за то чтобы те 4 частоты которые у меня есть для магистралей использовать для раздачи в поселке ( с разбросом в 20мгц)



Такое тоже возможно.



Тоесть магистраль на 1 частоте в поселке принял сигнал а роздавать одной антеной(120* или всенаправленой) на 3 частоте (между ними 20 мгц разброса)



Да так можно, только в каждом поселке может быть только одна раздающая база, и всенаправленную на нее вешать нельзя - ведь она будет и в сторону города светить. Если нужно покрыть сектор более 120 градусов, можно повесить 2 антенны по 120 одноканальных и подключить их к двум выходам радиокарты R52n-серии, в этом случае обе антенны будут излучать в нужные стороны, давая возможным подключать там клиентов.



вот накинул схемку в пейнте)))



Вы такие схемки сохраняйте в формате JPG или PNG, чтобы меньше места занимали, а то такими картинками в BMP только форум забивать.



Так возможно сделать магистрали 1 2 3 4



Да все возможно. Но нельзя будет работать на мощностях более 18дбм, а еще лучше ориентироваться на 14-16дбм.



Вот тут есть калькулятор - http://www.nporapira.ru/sections/4/articles/28 - посчитайте. Усиление антенны указывайте 27дб, потому что там где написано 29, есть обычно только 27.

[Voldemar7]

а еще главный вопрос забыл

при использовании связки: ((Jirous JRC-29 Duplex + RB433GL + R52Hn)) + ((RB433GL + R52Hn + 120*сектор)) + ((клиент SXT 5HnD)) = какое мах количество клиентов можно повесить на сектор со скоростями 2-3мбит!?

[Saab95]

Если учитывать что обычно только треть клиентов что-то качают, а остальные висят на базе и не создают нагрузки, то можно ориентироваться на цифру 30 клиентов. Средняя скорость с базы около 20мегабит в секунду при идеальных условиях у клиентов.



В принципе вместо RB433GL можно использовать просто RB433L - она дешевле на $30.



Только не забывайте делать скорости не симметричные. Тарифы например такие:



1.1024кб/384кб.

2.2048кб/512кб.

3.3072кб/512кб.



Ведь если вы дадите всем 3072кб/3072кб клиенты быстро займут всю пропускную способность раздачами с торрентов или еще какой-то гадостью.

[Voldemar7]

30 маловато, нужно 50-60 (чтоб с запасом) может есть какое-то решение (более дорогое но проверенное)

с общим количеством трафика согласен но с количеством клиентов нужно больше.

скорости 1-2мбит

[SSD]

30 маловато, нужно 50-60 (чтоб с запасом) может есть какое-то решение (более дорогое но проверенное)

с общим количеством трафика согласен но с количеством клиентов нужно больше.

скорости 1-2мбит

Вифай и чтото гарантированое вещи не совместимые. Ставьте вимакс, он дороже на порядок, но вытянет большое количество юзеров с такой же скоростью.

[Saab95]

Фиксированный ваймакс WiMAX базовая станция MAXBridge BS 50 Pico может обеспечить интернетом хоть 100 и более клиентов. Дороже вайфая, зато операторское качество. Нужно меньше частот. Всего 40мгц на всю вашу затею. В этом случае можно делать канал до поселка на вайфае в MIMO и иметь в канале около 60-90 мегабит симплекса, а в поселке поставить одну или две базы ваймакса, тем самым раздать можно будет от 20-25 до 60мбит на много-много клиентов с приоритетами. Типа того что пока нагрузки нет люди получают по 3 мегабита, а как только нагрузка возрастает - у всех скорость равномерно падает. Как нагрузка спадает - опять повышается. А те, кто готов платить за постоянную скорость - попадают в высокий приоритет и на них не действуют ограничения.



Да и по обслуживанию этот вариант проще, но по цене примерно в 2-3 раза дороже wi-fi.





[Megas]

Voldemar7, вы меня простите, но если вы файлы в BMP выкладываете, то блин о каком WIFI можете думать? где уважение к людям, чтобы посмотреть чего там навояли надо качнуть больше метра когда умещается в 50кб.

Найдите специалиста лучше.

[Saab95]

Да, в таких вещах без специалиста нельзя, иначе получится как в этой теме - http://forum.nag.ru/forum/index.php?showtopic=73700 - выкинули кучу денег, а до сих пор оборудование завести не могут=)

[matrot]

Ищите пророка в своем Отечестве! :)

Пишите в личку, чем смогу помогу.
