Радио линк точко-точка ( Невидимка )

Доброго времени суток! Прошу помощи специалистов. Прочитал, тему про "пионерский вай-фай", поюзал поиск, но конкретного ответа на вопрос не нашел, может плохо искал, врать не буду!

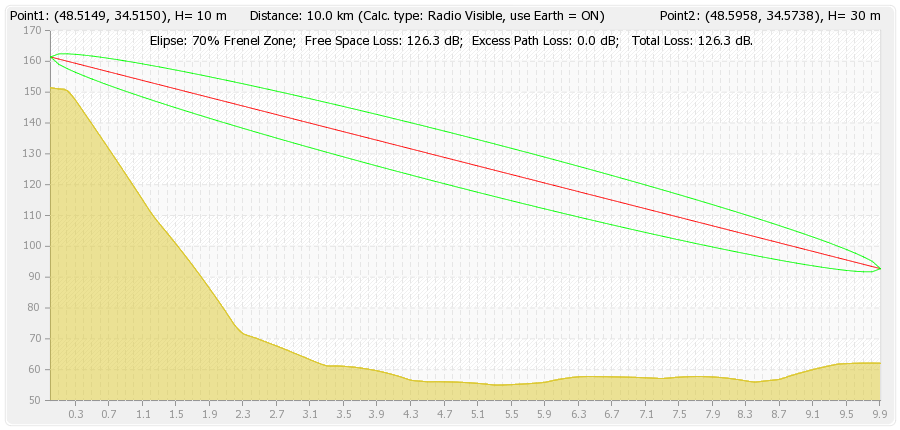

Вопрос заключается в том, что нужен стабильный линк, расстояние 10км, прямая видимость есть, скорость в районе 10-15Мбит/c. Вы ответите что вариантов море,и я с вами соглашусь! Если бы не одно, но, нужен линк который будет максимально незаметным. Не создавая помех, "лицензистам" и не сильно светится в эфире. Прошу вас, посоветовать какое оборудование использовать лучше, в данной ситуации! Не хотелось использовать громоздкие оффсеты, и т.п.



Задача. Линк 10-15Мбит/c. Внешний вид, не вызывающий внимание окружающих. Не создающий море помех, другим, то есть на маленькой мощности до (75-100мВт) склоняюсь к оборудование 5ГГц



Буду рад любому совету! За раниее спасибо!

...ушел читать форум дальше.

Edited by Rainbow

Share this post


Link to post
Share on other sites

Доброго времени суток! Прошу помощи специалистов. Прочитал, тему про "пионерский вай-фай", поюзал поиск, но конкретного ответа на вопрос не нашел, может плохо искал, врать не буду!



Вопрос заключается в том, что нужен стабильный линк, расстояние 10км, прямая видимость есть, скорость в районе 10-15Мбит/c. Вы ответите что вариантов море,и я с вами соглашусь! Если бы не одно, но, нужен линк который будет максимально незаметным. Не создавая помех, "лицензистам" и не сильно светится в эфире. Прошу вас, посоветовать какое оборудование использовать лучше, в данной ситуации! Не хотелось использовать громоздкие оффсеты, и т.п.



Задача. Линк 10-15Мбит/c. Внешний вид, не вызывающий внимание окружающих. Не создающий море помех, другим, то есть на маленькой мощности до (75-100мВт)



Буду рад любому совету! За раниее спасибо!

...ушел читать форум дальше.



Ваши слова " Не хотелось использовать громоздкие оффсеты, и т.п." и "Не создающий море помех, другим, то есть на маленькой мощности до (75-100мВт)" вместе никак не стыкуются.



У вас есть 3 варианта:



1.Дорогой. Использовать wimax 802.16d со встроенными панельными антеннами 23дб - самый экономный по спектру и малозаметный. Стоимость примерно около 60-80 тыс.



2.Средний. Использовать Jirous JRC-29DuplEX (комплект 2 шт.) + Mikrotik RouterBoard 411 + Mikrotik R52n-M. Стоимость примерно 30 тыс.



3.Дешевый. Использовать Sunparl SPDP-515810-SP + Mikrotik Groove 5Hn. Стоимость примерно 10 тыс.



Так же можете рассмотреть вот такую антенну - ExtraLink Antena BOX5 23 dBi



Вариант 1. может работать на очень маленькой мощности в узкой полосе никому особо не мешая, и ему мало кто может создать помехи. Стабильность на высоте.



Вариант 2. так же может работать на очень маленькой мощности в полосе 10 или 20мгц. Но так как это все же вайфай может страдать от помех со стороны. Стабильность средняя.



Вариант 3. может работать на средней мощности в полосе 10 или 20мгц. Вайфай, может страдать от помех со стороны. Стабильность низкая.



Это все было в 5ггц.



Можно сделать и в 2ггц, но там стабильности никакой, т.к. много других точек может работать на близких частотах. Там можно использовать примерно следующее - RF Elements Direct 24 + Mikrotik RouterBoard 411 + Mikrotik R52n-M. На все про все около 10-13 тыс. Стабильность ниже самой низкой, т.к. много помех. Линк можно засечь без проблем.

Share this post


Link to post
Share on other sites

Очень интересно. Но первый вариан отпадает =)

С точккой Mikrotik Groove 5Hn и решотой, думаю буду светится со всех сторон.

Вот 2-ой вариант очень подошел бы, цена конечно кусается, но...



есть ли аналоги второму варианту, чтото в паре с Mikrotik RouterBoard 411?

Share this post


Link to post
Share on other sites

Очень интересно. Но первый вариан отпадает =)

С точккой Mikrotik Groove 5Hn и решотой, думаю буду светится со всех сторон.

Вот 2-ой вариант очень подошел бы, цена конечно кусается, но...



есть ли аналоги второму варианту, чтото в паре с Mikrotik RouterBoard 411?

Антенну с узким лучем дешево не найдете. Выбор только между дешевой сеткой или дорогой тарелкой.

Share this post


Link to post
Share on other sites

Очень интересно. Но первый вариан отпадает =)

С точккой Mikrotik Groove 5Hn и решотой, думаю буду светится со всех сторон.

Вот 2-ой вариант очень подошел бы, цена конечно кусается, но...



есть ли аналоги второму варианту, чтото в паре с Mikrotik RouterBoard 411?



Можете использовать одноканальную антенну с Groove - Jirous JRC-29 (комплект 2 шт.) - будет дешевле 2-го варианта, но качественнее 3-го. Светить во все стороны не будет, но придется работать на более высоких мощностях чем во 2-м варианте.



А сетку можете куда-то засунуть, как вариант в окошко чердака, или повесить ее так, чтобы загородить со всех сторон элементами крыши и т.п. Эта сетка, что я привел ссылку, очень хорошо фонит во все стороны. Если поставить 2 таких антенны на расстоянии 5км задом друг к другу то можно будет установить связь между ними=)

Share this post


Link to post
Share on other sites

Значит, можно пробывать комплект Jirous JRC-29, две точки доступа mikrotik... На каких примерно мощностях будет работать линк 10км (15Мбит/c), хоть примерно.

С сетками был не очень хороший опыт 2 Харьковских сетки + 2 Булета5, на меньшем расстоянии сигнал был отвратительный.

Share this post


Link to post
Share on other sites

Очень интересно. Но первый вариан отпадает =)

С точккой Mikrotik Groove 5Hn и решотой, думаю буду светится со всех сторон.

Вот 2-ой вариант очень подошел бы, цена конечно кусается, но...



есть ли аналоги второму варианту, чтото в паре с Mikrotik RouterBoard 411?

Антенну с узким лучем дешево не найдете. Выбор только между дешевой сеткой или дорогой тарелкой.



Как насчет RB/SXT? будет ли работать на расстоянии 10Км?

Share this post


Link to post
Share on other sites

Как насчет RB/SXT? будет ли работать на расстоянии 10Км?



Будет, только скорость и стабильность приятно удивят=)



т

Значит, можно пробывать комплект Jirous JRC-29, две точки доступа mikrotik... На каких примерно мощностях будет работать линк 10км (15Мбит/c), хоть примерно.

С сетками был не очень хороший опыт 2 Харьковских сетки + 2 Булета5, на меньшем расстоянии сигнал был отвратительный.



В принципе при уровне мощности 3-5дбм можно будет получить 15мбит симплекса. А при 10дбм все 40мбит в полосе 20мгц и режиме A.

Share this post


Link to post
Share on other sites

Rainbow (Сегодня, 16:35) писал:

Как насчет RB/SXT? будет ли работать на расстоянии 10Км?





Будет, только скорость и стабильность приятно удивят=)



я так понял, это был прикол...





10дБм... очень даже устаривают... если не ошибаюсь 10мВт?

Edited by Rainbow

Share this post


Link to post
Share on other sites

Кто может подсказать где купить такую антенну Jirous JRC-29, желательно в Украине. Или что то подобное, по качеству не уступая этой!



Заранее спасибо.

Share this post


Link to post
Share on other sites

Кто может подсказать где купить такую антенну Jirous JRC-29, желательно в Украине. Или что то подобное, по качеству не уступая этой!

Заранее спасибо.

На расстояние 10км ставить такие антенны - это излишний запас,

насколько я понимаю, линк нужен для каких-то бытовых целей?

Купите пару SEXTANT - должно хватить с избытком. Накинете на них тряпку

или уберете за полиглас, никто не увидит. Задушите мощность, используйте

полосу поменьше, да и кому вы нужны, чего опасаетесь, обычно линками PtP

интересуются в последнюю очередь, когда делать нечего.

Купить на Украйне можно в asp24.com.ua, нормальный магазин.

Вот здесь представлены готовые решения для построения мостов в 5ГГц,

http://asp24.com.ua/besprovodnoe-oborudovanije/komplekty/komplekty-oborudovanija-dlja-postroenija-mostov-5-ggc/

Edited by nur16

Share this post


Link to post
Share on other sites

Человек правильно мыслит, выбирая хорошую антенну для линка точка-точка. SEXTANT например потребует в 5-6 раз большую мощность на передачу, чем сборка на джириусе. Канал на джириусе с земли будет очень сложно засечь, ведь мощность очень мала.





Share this post


Link to post
Share on other sites

У меня стоит на линке Bridge M5. Работает отлично. Частоты выбираем с диапазона 4900-5000. Лицензионщики их не используют.

Share this post


Link to post
Share on other sites

Не знаю как по всей Украине, но по Харькову народ тулит десятки наностейшонов м5 и в ус не дует.

Share this post


Link to post
Share on other sites

Главная задача не мешать местному провайдеру вай-фай (5ГГц) по моей улице человек 5 законных пользуются услагами данного провайдера,оборудование НСМ5,НС5. Со стороны антену видно не будет, хочу поставить на дымоходе, ещё вопрос, пар с дымохода может ввысти из строя тот же Groove?



Не буду им мешать, не дадут наводку в УДРЦ.

Share this post


Link to post
Share on other sites

Пар не выведет, если разъемы надежно загерметизировать. Зимой на устройстве может сосулька вырасти=)





Share this post


Link to post
Share on other sites

Зимой на устройстве может сосулька вырасти=)



Не вырастит, пар хороший идет с дымаря))))

Share this post


Link to post
Share on other sites

Дабы не плодить темы, спрошу тут..

есть два линка

1. наносы М2 на частоте 2434, ширина 5, мощность на обоих точках накручена до 18dBm, расстояние 2км

2. Бридж М2 на частоте 2397, ширина 5, мощность на обеих точках накручена до 15dBm, расстояние 3км

оба линка стреляют с высоты около 100м

так же рядом находятся релейки и сектора сотовиков

каковы шансы на проблемы с РЧЦ и мешаем ли мы сотовикам?

Share this post


Link to post
Share on other sites

Сейчас сотовики уже получают лицензии на 2.4 гига, так что лучше использовать те каналы которые не предназначены для страны! УДЦР приезжает очень быстро в случае помехи...

Share this post


Link to post
Share on other sites

Сейчас сотовики уже получают лицензии на 2.4 гига, так что лучше использовать те каналы которые не предназначены для страны! УДЦР приезжает очень быстро в случае помехи...

Где в ком городе?Быстро приезжают...Зачем им 2.4Г?

Share this post


Link to post
Share on other sites

Сейчас сотовики уже получают лицензии на 2.4 гига, так что лучше использовать те каналы которые не предназначены для страны! УДЦР приезжает очень быстро в случае помехи...

Где в ком городе?Быстро приезжают...Зачем им 2.4Г?

Полтава и Харьков точно есть у Лайфа, у них даже есть линки на 2.4. Дешиво!!! И интернет роздают, у подрядчико видел насосы...
