Настройка MVR между CAT3750 и QTECH QSW-3900

[boombastic]

Коллеги, подскажите по настройке комутаторов QTECH в плане мультикаста.

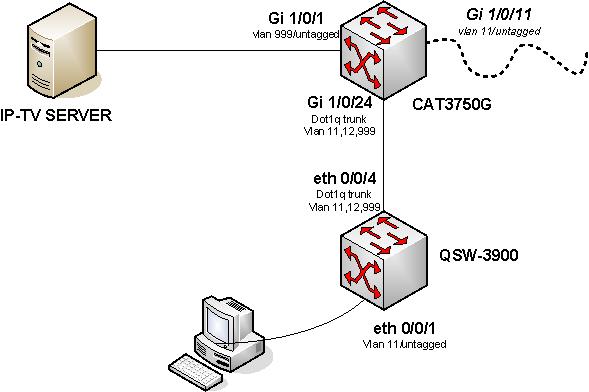

Есть следующая схема:

На 1й порт САТ3750 воткнут IPTV-сервер. Здесь же на порту организуется VLAN и настраивается MVR

switchport access vlan 999

switchport mode access

switchport nonegotiate

mvr type source



Дальше, организуется другой, абонентский VLAN на другом порту комутатора

int gi 1/0/11

switchport access vlan 11

switchport mode access

switchport nonegotiate

mvr type receiver



MVR настроен стандартно:

mvr vlan 999

mvr mode dynamic

mvr group 239.193.5.25



В такой схеме всё работает (в рамках одного свича где сервер и абонент в разных вланах).

Проблема начинается когда я переключаю абонента на другой, нижестоящий комутатор (QSW-3900)

!настройки 3750 для связи с qsw-3900

interface Gi1/0/24

description LINK-TO-QSW3900

switchport trunk encapsulation dot1q

switchport trunk allowed vlan 2,11,12,100-109,999

switchport mode trunk

switchport nonegotiate



!настройки QSW

![ethernet 0/0/4]

description C3750G-UPLNK

combo copper

switchport default vlan 2

switchport trunk allowed vlan 2,11,12,100-109,999

discard-bpdu

no spanning-tree



!абонентский порт

![ethernet 0/0/1]

combo copper

switchport default vlan 11

discard-bpdu

no spanning-tree

end



В такой схеме доступ в сеть у абонента есть а IPTV нету.

Весь L3 - на 3750, qtech в данном случае работает как простой L2 свич с поддержкой vlan-ов.

show mvr members на 3750 не показывает что на порту gi 1/0/24 были какие-либо igmp запросы.

igmp snooping на QSW-3900 выключен. Поиск какой-либо документашки - не дал никаких результатов.

Возможно кто-то уже делал подобную схему. Поделитесь опытом?

[agr]

Суть технологии MVR в том, что свич перекладывает igmp запрос из влана с порта receiver в multicast влан в порт source, и перекладывает мультикаст трафик в обратном направлении. Функция MVR поддерживается QSW3900 ? Если не поддерживается, то нужно делать не через MVR.



IP адрес шлюза для iptv сервера и клиентов во влане 11 прописан на cat3750 ? Если да, то можно сделать на 3750 так

а) уберите из конфига все про MVR

б) добавьте в глобальный конфиг "ip multicast-routing"

в) добавьте на int vlan 999 и int vlan 11 "ip pim sparse-mode"

[boombastic]

agr, спасибо за подсказку по multicast роутингу.

То что вы посоветовали - это "решение по запуску мультикаста на L3". MVR - это на уровне L2.

QSW-3900 - да, поддерживает MVR. По крайней мере по спецификациям. Но как сделать я пока "не дошёл".



p.s. Минусом решения на L3 будет то что , если IPTV source vlan на 3750 а клиенты - каждый в своём влане, и включены на QSW-3900 (или другом нижестоящем свиче) то мультикаст поток будет дублироваться на магистральном порту между 3750 и QSW-3900 в каждом влане.

Плюс, если схема vlan-per-user + ip unnumbered for SVI то, как заявлено в документации - IP unnumbered interface is unable to forward multicast source packets

а у меня как раз - vlan-per-user + ip unnumbered for svi. поэтому и бьюсь с MVR.

[littlevik]

show mvr c QSW покажите

[boombastic]

sw-core-1#sh ver

software platform : Broadband NetWork Platform Software

software version : QTECH QSW-3900 V100R001B01D004P002SP2



sw-core-1#sh mvr

___________^

% Unrecognized command, and error detected at '^' marker.

sw-core-1#

[Dimic]

а у нас через Pim все работает

[passer]

Плюс, если схема vlan-per-user + ip unnumbered for SVI то, как заявлено в документации - IP unnumbered interface is unable to forward multicast source packets

а у меня как раз - vlan-per-user + ip unnumbered for svi. поэтому и бьюсь с MVR.

А можно пруф? У меня vlan-per-switch + ip unnumbered for svi - работает нормально. Но возможно у вас еще используется dhcp snooping на кошке или какие другие нюансы, но странно.



http://www.cisco.com/en/US/docs/switches/lan/catalyst3750/software/release/12.2_52_se/configuration/guide/swmcast.html







Правда я мультикаст гоняю так: принимаю на кошку 3750g, там включен igmp snooping в мультикастовом vlan'е, далее сливаю на агрегационные L2 c включенным igmp snooping и igmp proxy reporting (дабы на кошке не было лишних igmp report'ов) и на свитчах доступа настроен mvr. Строить mvr на кошке и переливать iptv в клиентский vlan ранее коммутатора доступа посчитал избыточным, т.к. возникнет репликация множества потоков.

Edited April 22, 2012 by passer
