UPS на 12В для 3 Nanostation и 2-х свичей

boris_sv
 Share

Recommended Posts

boris_sv

boris_sv

Posted
Posted

нужен совет компетентных специалистов по ИБП.

Есть промежуточная точка на одном доме, где на чердаке стоит ящик с 2-я свитчами.В ящик заходит 220В от абонента.

На этот дом приходит линк через NanobridgeM2. C этого дома идёт раздача через NS M2, и с этого дома идут ещё 2 линка в разные стороны через NS Loco M2.



Поскольку это узловая точка, и от её работоспособности зависят другие 2 сегмента. Какой ИБП можно туда поставить, чтобы опеспечить непрерывной работой оборудование, скажем, счаса на 4 на 12В



Получается на чердаке присутствует

Свитч 8-12В - 2 шт.

Nanobridge M2 (нормально работает от 12В-проверено) - 1шт.

Nanostation M2 12В - 1 шт.

Nanostation Loco M2 12B - 2шт.

RG-45

RG-45

Posted
Posted

нужен совет компетентных специалистов по ИБП.

Есть промежуточная точка на одном доме, где на чердаке стоит ящик с 2-я свитчами.В ящик заходит 220В от абонента.

На этот дом приходит линк через NanobridgeM2. C этого дома идёт раздача через NS M2, и с этого дома идут ещё 2 линка в разные стороны через NS Loco M2.



Поскольку это узловая точка, и от её работоспособности зависят другие 2 сегмента. Какой ИБП можно туда поставить, чтобы опеспечить непрерывной работой оборудование, скажем, счаса на 4 на 12В



Получается на чердаке присутствует

Свитч 8-12В - 2 шт.

Nanobridge M2 (нормально работает от 12В-проверено) - 1шт.

Nanostation M2 12В - 1 шт.

Nanostation Loco M2 12B - 2шт.

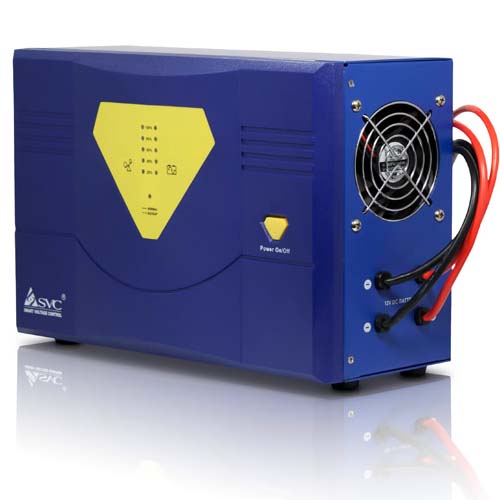

Используем инверторы SVC 600w + автомобильная батарея 55Ah. 2 года полет нормальный .

boris_sv

boris_sv

Posted
  • Author
Posted

нужен совет компетентных специалистов по ИБП.

Есть промежуточная точка на одном доме, где на чердаке стоит ящик с 2-я свитчами.В ящик заходит 220В от абонента.

На этот дом приходит линк через NanobridgeM2. C этого дома идёт раздача через NS M2, и с этого дома идут ещё 2 линка в разные стороны через NS Loco M2.



Поскольку это узловая точка, и от её работоспособности зависят другие 2 сегмента. Какой ИБП можно туда поставить, чтобы опеспечить непрерывной работой оборудование, скажем, счаса на 4 на 12В



Получается на чердаке присутствует

Свитч 8-12В - 2 шт.

Nanobridge M2 (нормально работает от 12В-проверено) - 1шт.

Nanostation M2 12В - 1 шт.

Nanostation Loco M2 12B - 2шт.





Используем инверторы SVC 600w + автомобильная батарея 55Ah. 2 года полет нормальный .

а где покупаете?

krendel

krendel

Posted
Posted

Довелось поиздеваться над этим зверьком SNR-UPS-DC-12/36 :)

В качестве нагрузки (при комнатной температуре) подключал SNR-CI-H1MPC с принудительно включенной ИК подсветкой (ну залепил датчик), зверек продержался восемь с половиной часов до полной разрядки. Думаю, что для маленьких проектов этого за глаза... Зверька вернул обратно, т.к. давали на помучить, как и камеру тоже :)

azhur

azhur

Posted
Posted

Обратите внимание на новинку SNR-UPS-DC-12/36

А как оно ведёт себя в такой ситуации:

Входное напряжение пропало надолго, батареи не хватило,

соответственно УПС и подключенная к нему нагрузка выключились.

Включится ли УПС и подключенная к нему нагрузка при появлении 220В?

(Актуально для удаленных узлов.)

И как насчет вариантов на другие выходные напряжения или вообще

с переключателем: 5, 9, 12В?

Saab95

Saab95

Posted
Posted

В любом устройстве низковольтном должна быть защита от зависания устройств при чрезмерно низком напряжении. Т.к. при просадке до 7 вольт эти наносы очень любят просто зависать. И если дальнейшего падения напряжения не было, чтобы устройства выключились, а электропитание восстановилось - они так и будут зависшими вместе с их вачдогом.



Поэтому либо принудительное выключение и включение при появлении напряжения, либо отключение потребителей при падении ниже 10 вольт.

SNR

SNR

Posted
Posted

Включится ли УПС и подключенная к нему нагрузка при появлении 220В?

Включится

И как насчет вариантов на другие выходные напряжения

На счет переключателя сомневаюсь, а вот модель с выходом 5В есть в планах освоить.

Jenx

Jenx

Posted
Posted

Поэтому либо принудительное выключение и включение при появлении напряжения, либо отключение потребителей при падении ниже 10 вольт.

Лет 10 назад на рынке ещё встречались UPSы на 12 В без отсечки. Но щас таких наверное не найти... Даже к уже вышедшим без такой схемы UPSам выпускались платки контроллеров отсечки на 10 В.

Я в 1999 тоже разрабатывал такой блок (работал в монтажной фирмочке ОПС - охр.пож.сигнализации). В той сфере "стандартный" блок питания - это как раз то, что надо автору. Идёте в любую контору, которая продаёт ОПС и покупаете. В Челябинске это Охранные системы, Урал-СБ, Астра-СБ, и прочие.

Вообще подключить к таким блокам можно любую батарею, так как там стоит зарядка, ограничивающая ТОК. Тут только вопрос упирается во время заряда - поставишь танковый на 160 Ач (вместо 4 Ач), так он и заряжатся будет в 40 раз дольше (не 10 часов, а 400 ;-)). Но сжечь в таких блоках что-нибудь очень трудно.

  • 3 months later...
mithun

mithun

Posted
Posted

boris_sv собери все в кучу

Свитч 8-12В - 2 шт.

Nanobridge M2 (нормально работает от 12В-проверено) - 1шт.

Nanostation M2 12В - 1 шт.

Nanostation Loco M2 12B - 2шт.

и замеряй мультиметром скоко хавает тока? ато свичи разные бывают :) и потом подкинь для начала 12в 7а аккум полностью заряженый и засеки скок он продержится а тм сам посмотриш может и на 18а поставиш

  • 1 month later...
YuryD

YuryD

Posted
Posted

Я в 1999 тоже разрабатывал такой блок (работал в монтажной фирмочке ОПС - охр.пож.сигнализации). В той сфере "стандартный" блок питания - это как раз то, что надо автору.



Полностью согласен. С 12V7.2A/h аккумом держит держит 16типортовый acorp(oberon) 6-7 часов. Единственный минус - зарядный ток маловат. А однажды просто ст55 держал 2 шестнадчика около двух недель (школа, лето, ремонт и окрашенные полы :))

  • 4 months later...
uraso

uraso

Posted
Posted (edited)

Тестовал сегодня готовый блок питания на PSC-60 12в , с двумя НаноМ2 и микротиком RB - 750UP с заряженным акумулятором 7А-ч 12в. На 3 девайса хватало питания все вроде в норме. Сам PSC- 60 вроде бы и неперегревался . Потом исценировал отключения напряжения - на аккумуляторе тоже девайсы работали нормально. Розряжал до 11В, примерно 4 часа держал, потом включил 220в. Вот тут то и начались проблемы - блок питания начал гудеть и грется... Точки доступа начали отваливатся от микротика наверное от пульсируещего напряжения....

Отключил аккумулятор - все нормализовалось.

Вообщем нужно или как то ограничивать ток заряда аккумулятора - через сопротивление и диод или другой какой то метод применять. Возможно ставить что то помощнее ,

возможно PSC-100 .

Edited by uraso
